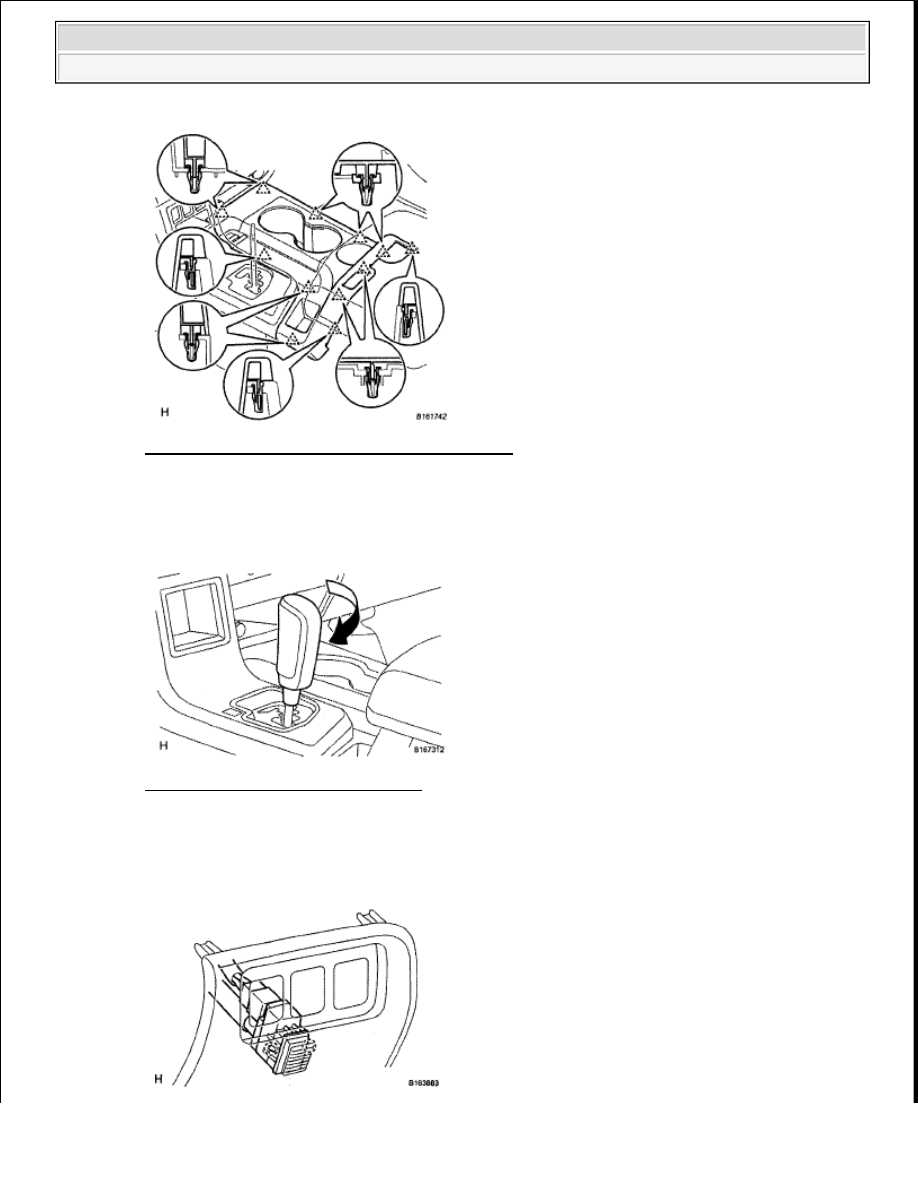

Fig. 156: Identifying Upper Console Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY

a. Install the shift lever knob and twist it in the direction indicated by the arrow.

Fig. 157: Twisting Shift Lever Knob
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

34. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

a. for Automatic Air Conditioning System: Attach the 2 claws to install the sensor.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































Fig. 158: Identifying Lower Instrument Panel Finish Panel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connectors.

c. Attach the 4 clips and claw to install the finish panel.

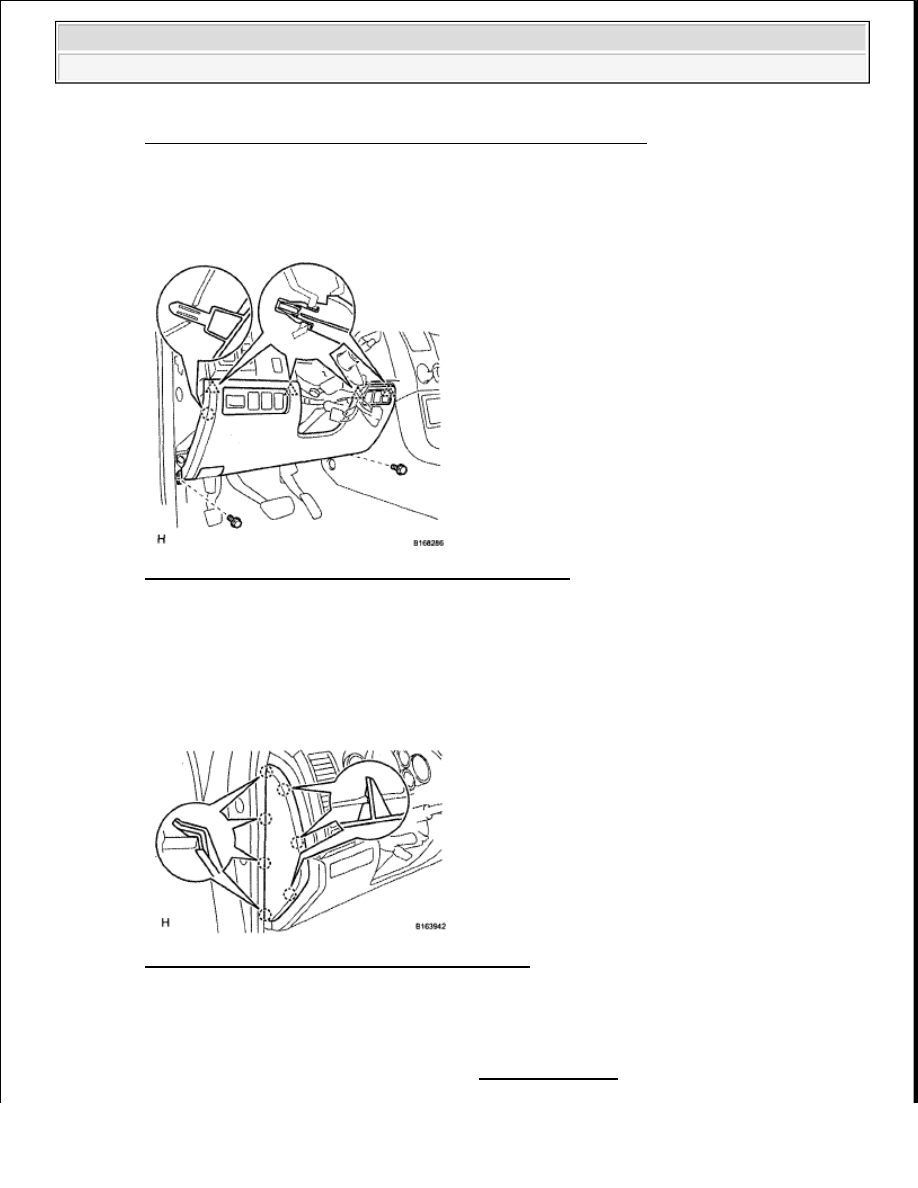

Fig. 159: Identifying Finish Panel Bolt, Clips And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the 2 bolts.

e. Install the hood lock control lever.

35. INSTALL INSTRUMENT SIDE PANEL LH

a. Attach the 7 claws to install the side panel.

Fig. 160: Identifying Instrument Side Panel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

36. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Regular Cab)

37. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Double Cab, CrewMax)

38. INSTALL FRONT PILLAR GARNISH LH (See INSTALLATION )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































39. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

40. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

41. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, Crew Max) (See

INSTALLATION )

42. INSTALL TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY (See

INSTALLATION )

43. INSTALL TILT AND TELESCOPIC MANUAL SWITCH (for Power Tilt and Power Telescopic)

(See INSTALLATION )

44. INSTALL UPPER STEERING COLUMN COVER (for Manual Tilt and Telescopic) (See

INSTALLATION )

45. INSTALL UPPER STEERING COLUMN COVER (for Power Tilt and Power Telescopic) (See

INSTALLATION )

46. INSTALL LOWER STEERING COLUMN COVER (for Manual Tilt and Telescopic) (See

INSTALLATION )

47. INSTALL LOWER STEERING COLUMN COVER (for Power Tilt and Power Telescopic) (See

INSTALLATION )

48. INSTALL STEERING WHEEL ASSEMBLY (See INSTALLATION )

49. INSTALL STEERING PAD (w/o Steering Pad Switch) (See INSTALLATION )

50. INSTALL STEERING PAD (w/ Steering Pad Switch) (See INSTALLATION )

51. INSTALL LOWER NO. 3 STEERING WHEEL COVER (See INSTALLATION )

52. INSTALL LOWER NO. 2 STEERING WHEEL COVER (See INSTALLATION )

53. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

54. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































2009 ACCESSORIES AND EQUIPMENT

Meter - Tundra

METER / GAUGE SYSTEM

PARTS LOCATION

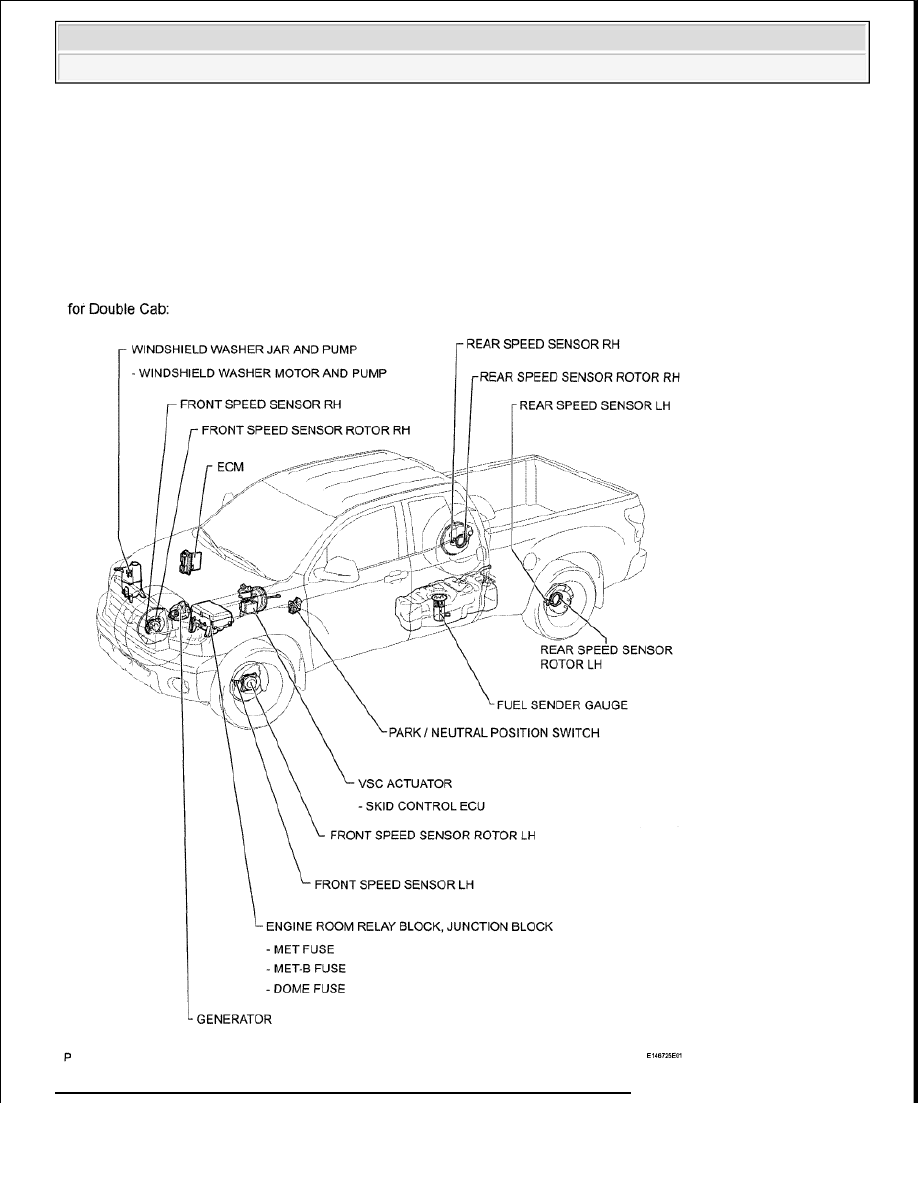

Fig. 1: Identifying Location Of Meter / Gauge System Components (1 Of 7)
