c. Install the 4 bolts.

4. INSTALL FRONT NO. 4 SPEAKER ASSEMBLY (for 10 Speaker Models) (See

INSTALLATION )

5. INSTALL NO. 3 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Attach the 6 clips and 2 claws to install the speaker panel.

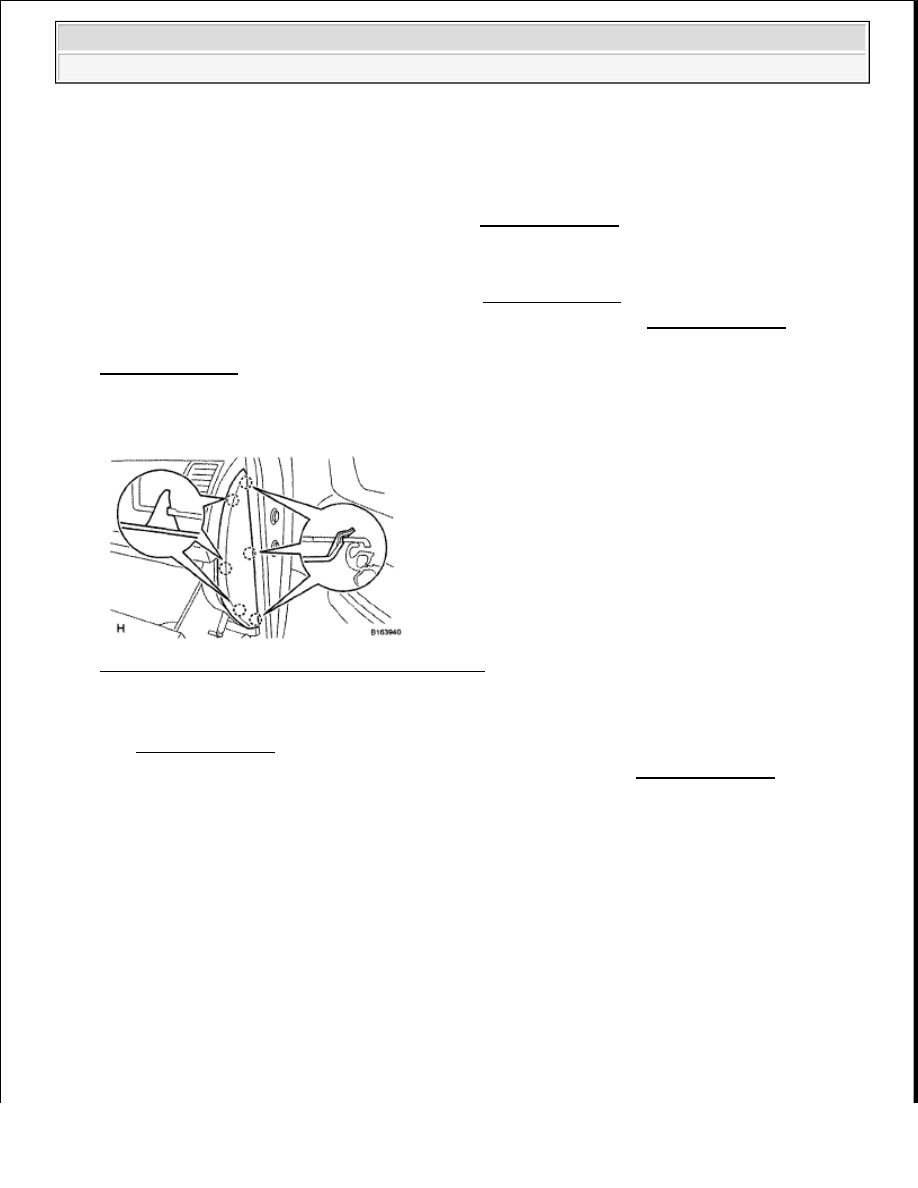

Fig. 139: Identifying No. 3 Instrument Panel Speaker Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY RH

a. Connect the speaker connector.

b. Temporarily install the speaker by aligning the positioning pins of the speaker with the instrument

panel.

c. Install the speaker with the 2 bolts.

7. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Attach the 4 clips and claw to install the speaker panel.

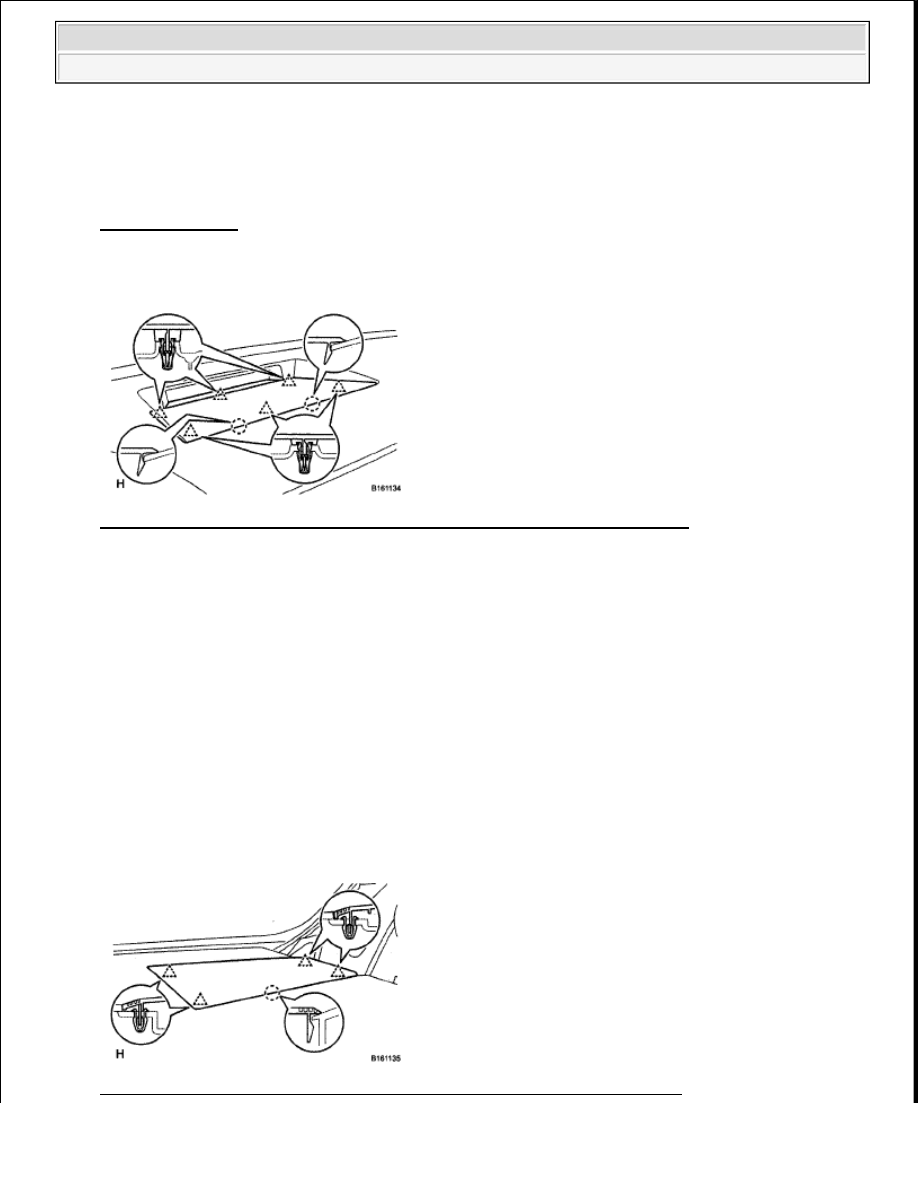

Fig. 140: Identifying No. 2 Instrument Panel Speaker Panel Clips And Claw

NOTE:



Do not touch the cone part of the speaker.



When installing the speaker to the instrument panel, be careful
that the wires do not get caught between the parts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY LH (See INSTALLATION )

9. INSTALL INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

a. Attach the 4 clips and claw to install the speaker panel.

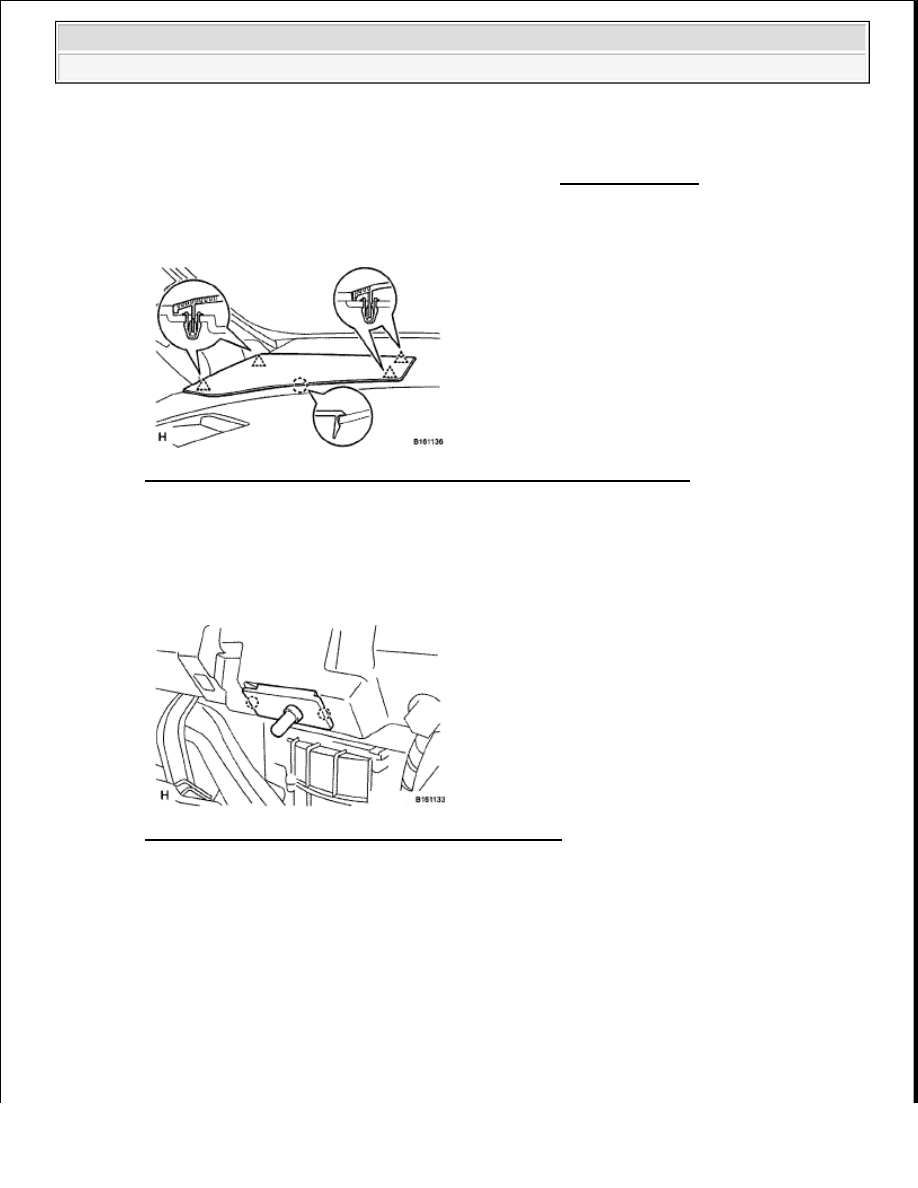

Fig. 141: Identifying Instrument Panel Speaker Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL GLOVE BOX LIGHT ASSEMBLY

a. Connect the connector.

b. Attach the 2 claws to install the box light.

Fig. 142: Identifying Glove Box Light Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. INSTALL NO. 2 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY

a. Install the box door with the 6 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































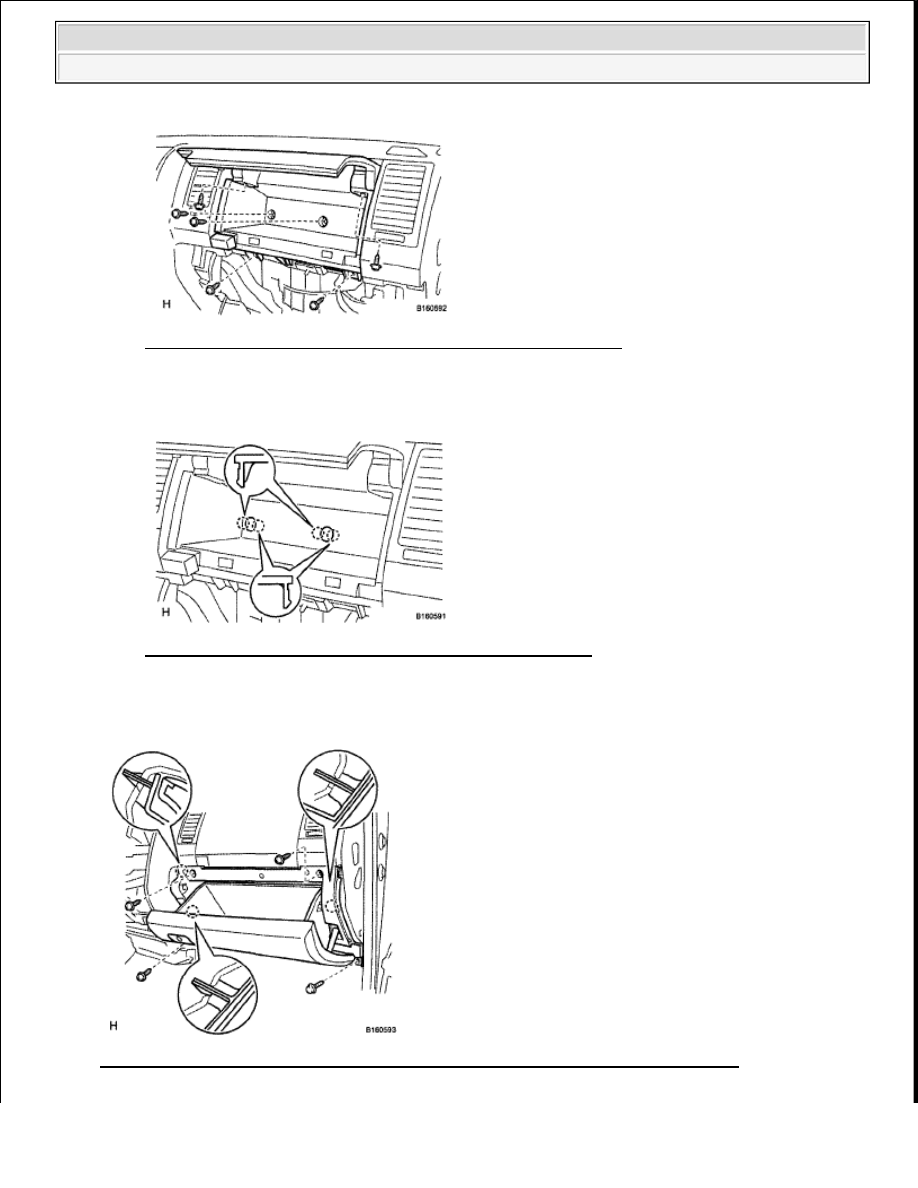

Fig. 143: Identifying No. 2 Instrument Panel Box Door Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 4 claws to install the 2 instrument panel hole covers.

Fig. 144: Identifying Instrument Panel Hole Covers Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

Fig. 145: Identifying Lower Instrument Panel Finish Panel Claws, Bolt And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































a. Attach the 3 claws to install the finish panel.

b. Install the 3 screws.

c. Install the bolt.

13. INSTALL FRONT PILLAR GARNISH RH (See INSTALLATION )

14. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Regular Cab)

15. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Double Cab, CrewMax)

16. INSTALL COWL SIDE TRIM BOARD RH (See INSTALLATION )

17. INSTALL FRONT DOOR SCUFF PLATE RH (for Regular Cab) (See INSTALLATION )

18. INSTALL FRONT DOOR SCUFF PLATE RH (for Double Cab, CrewMax) (See

INSTALLATION )

19. INSTALL INSTRUMENT SIDE PANEL RH

a. Attach the 6 claws to install the side panel.

Fig. 146: Identifying Instrument Side Panel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL NAVIGATION RECEIVER ASSEMBLY WITH BRACKET (w/ Navigation System)

(See INSTALLATION )

21. INSTALL RADIO RECEIVER ASSEMBLY WITH BRACKET (See INSTALLATION )

22. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System)

a. Connect the connectors.

b. Attach the 4 clips to install the panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra
