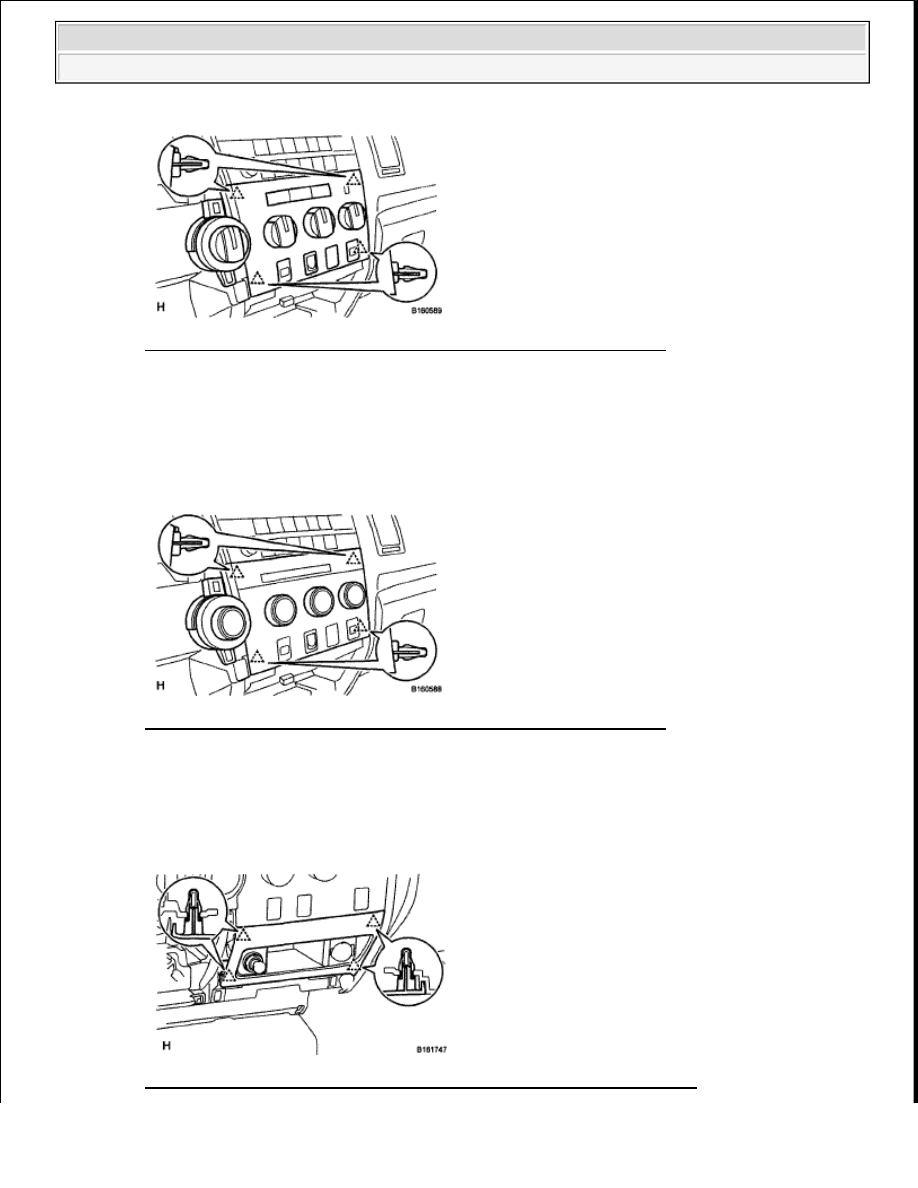

Fig. 147: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System)

a. Connect the connectors.

b. Attach the 4 clips to install the panel.

Fig. 148: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24. INSTALL CENTER LOWER INSTRUMENT PANEL FINISH PANEL

a. Connect the connectors.

b. Attach the 4 clips to install the finish panel.

Fig. 149: Identifying Center Lower Instrument Panel Finish Panel Clips



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL COMBINATION METER ASSEMBLY

a. Connect the connector and clamp.

b. Install the combination meter with the 4 screws.

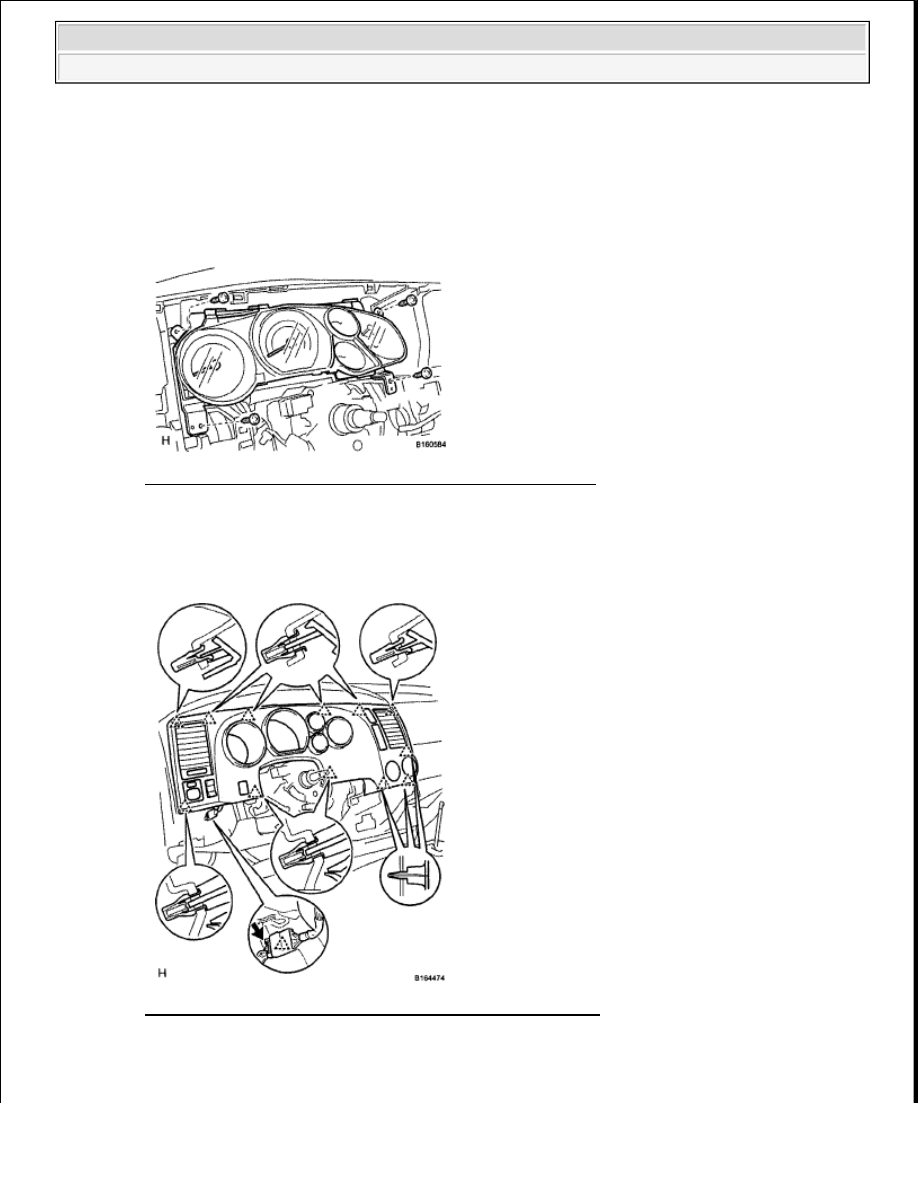

Fig. 150: Identifying Combination Meter Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

a. Attach the 12 clips to install the finish panel.

Fig. 151: Identifying Instrument Cluster Finish Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector and clamp.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































27. INSTALL FRONT CONSOLE BOX

a. Install the front console box with the 6 screws and 2 clips.

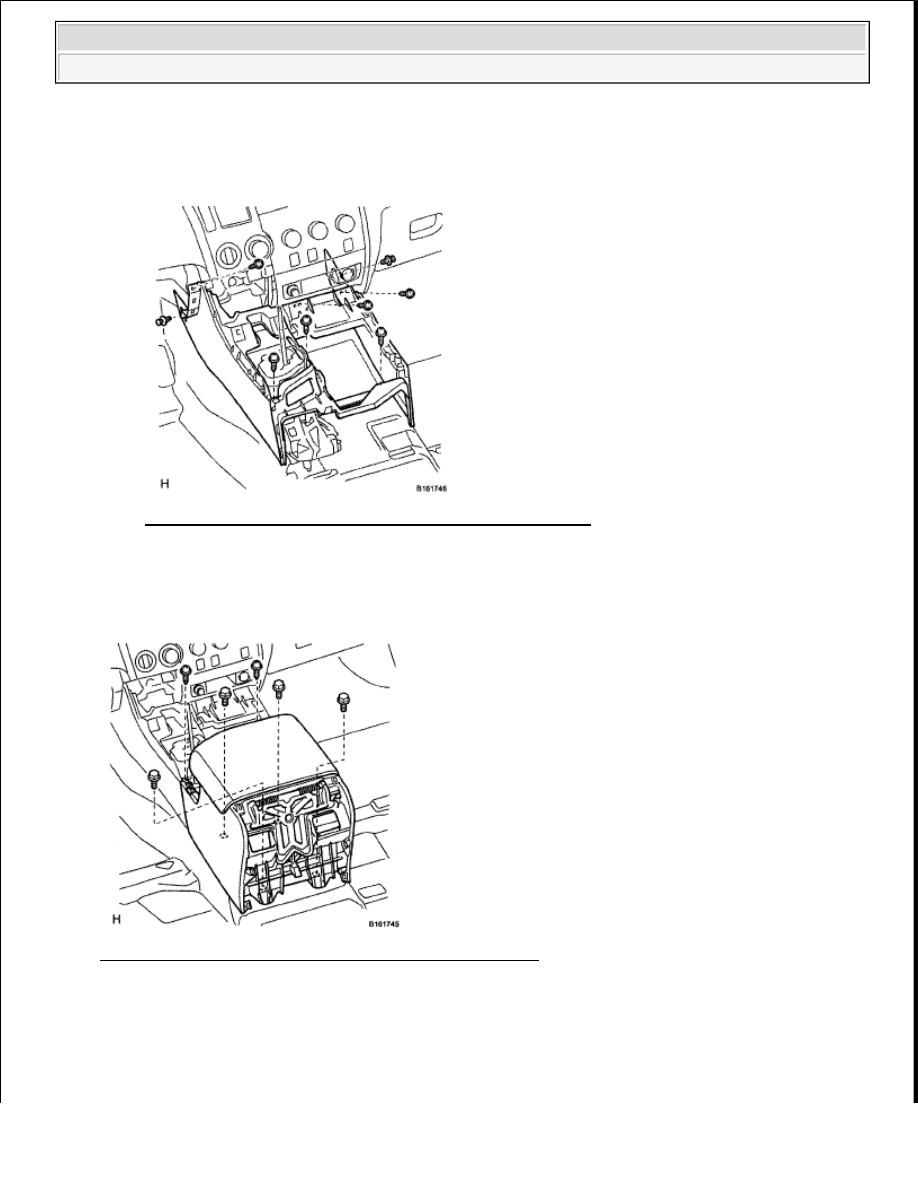

Fig. 152: Identifying Front Console Box Screws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL REAR CONSOLE BOX ASSEMBLY

a. Install the rear console box with the 2 screws and 4 bolts.

Fig. 153: Identifying Rear Console Box Screws And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. INSTALL CONSOLE BOX CARPET

a. Install the carpet.

30. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































a. except Regular Cab: Connect the connector.

b. Attach the 7 clips to install the end panel.

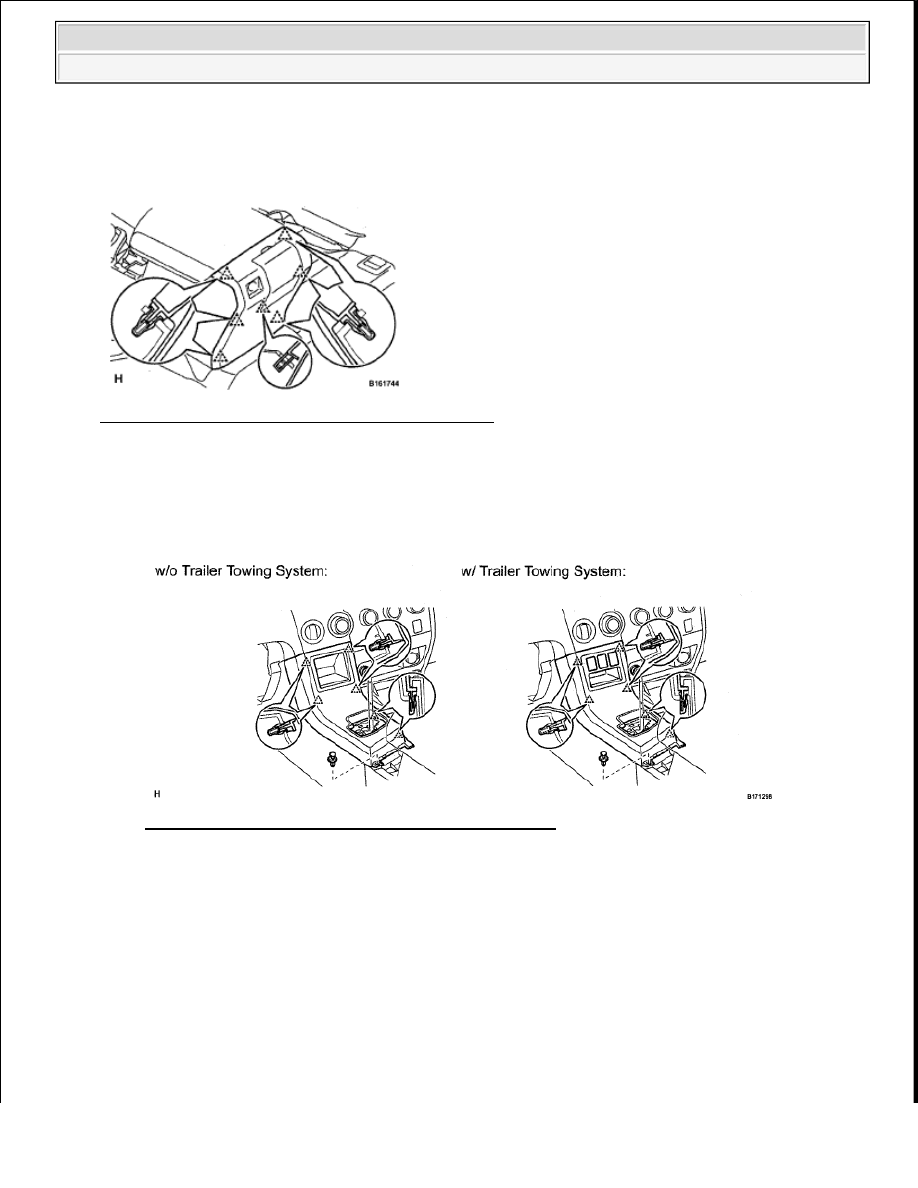

Fig. 154: Identifying Rear Console End Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

a. w/ Trailer Towing System: Connect the connector.

b. Attach the 6 clips to install the console panel.

Fig. 155: Identifying Rear Upper Console Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the clip.

32. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY

a. Attach the 12 clips to install the console panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra
