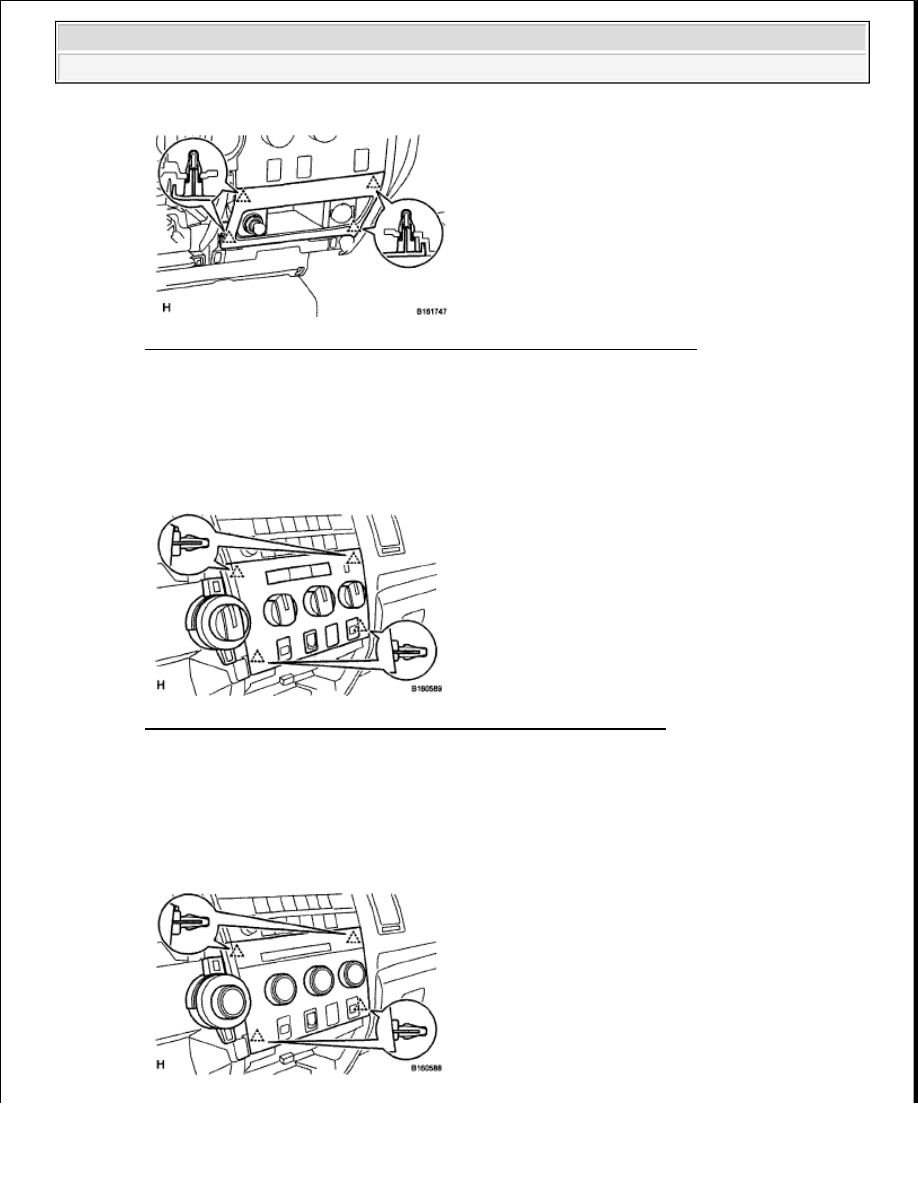

Fig. 100: Identifying Center Lower Instrument Panel Finish Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the finish panel and then disconnect the connectors.

32. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System)

a. Detach the 4 clips.

Fig. 101: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the panel and then disconnect the connectors.

33. REMOVE INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System)

a. Detach the 4 clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































Fig. 102: Identifying Integration Control And Panel Assembly Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the panel and then disconnect the connectors.

34. REMOVE RADIO RECEIVER ASSEMBLY WITH BRACKET (See REMOVAL )

35. REMOVE NAVIGATION RECEIVER ASSEMBLY WITH BRACKET (w/ Navigation System)

36. REMOVE INSTRUMENT SIDE PANEL RH

a. Using a molding remover, detach the 6 claws and remove the side panel.

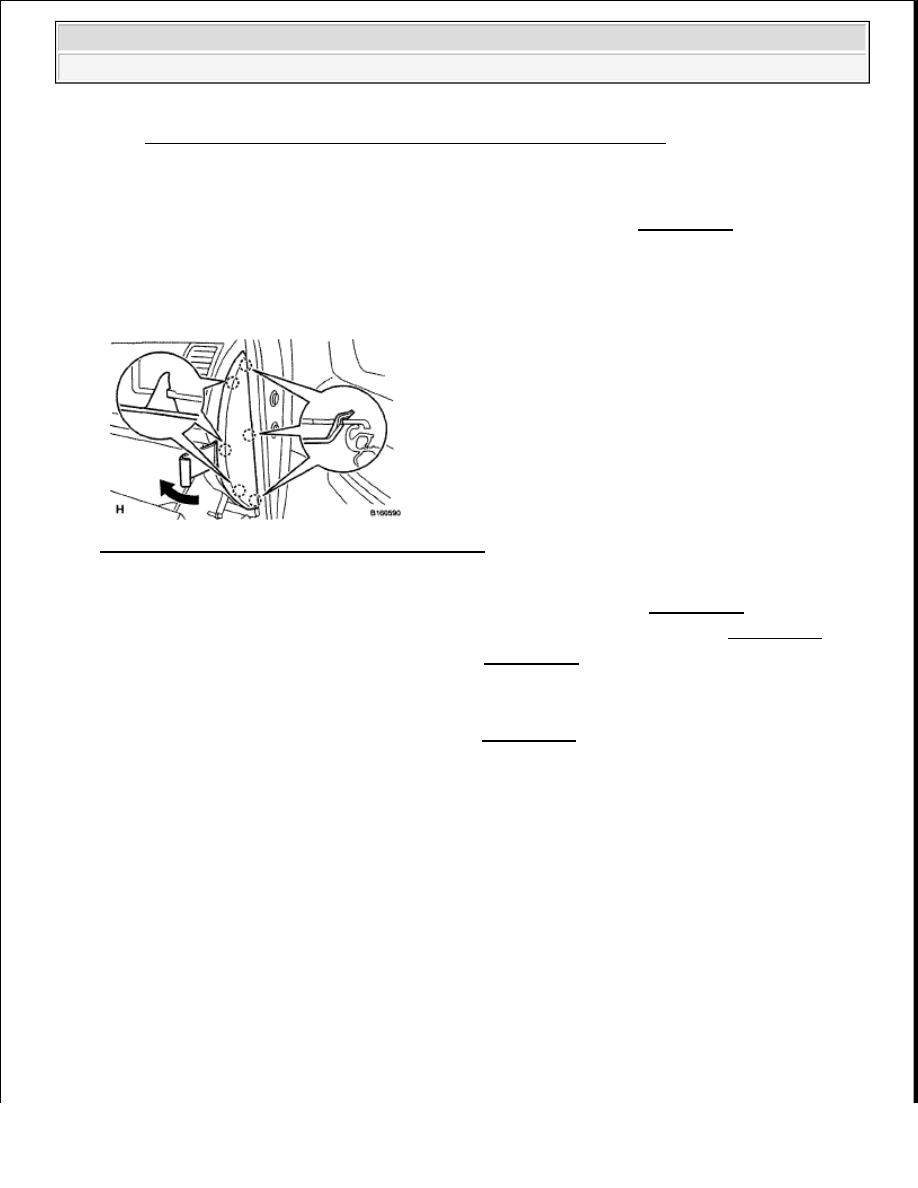

Fig. 103: Identifying Instrument Side Panel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

37. REMOVE FRONT DOOR SCUFF PLATE RH (for Regular Cab) (See REMOVAL )

38. REMOVE FRONT DOOR SCUFF PLATE RH (for Double Cab, CrewMax) (See REMOVAL )

39. REMOVE COWL SIDE TRIM BOARD RH (See REMOVAL )

40. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Regular Cab)

41. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP RH (for Double Cab, CrewMax)

42. REMOVE FRONT PILLAR GARNISH RH (See REMOVAL )

43. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

a. Remove the bolt.

b. Remove the 3 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































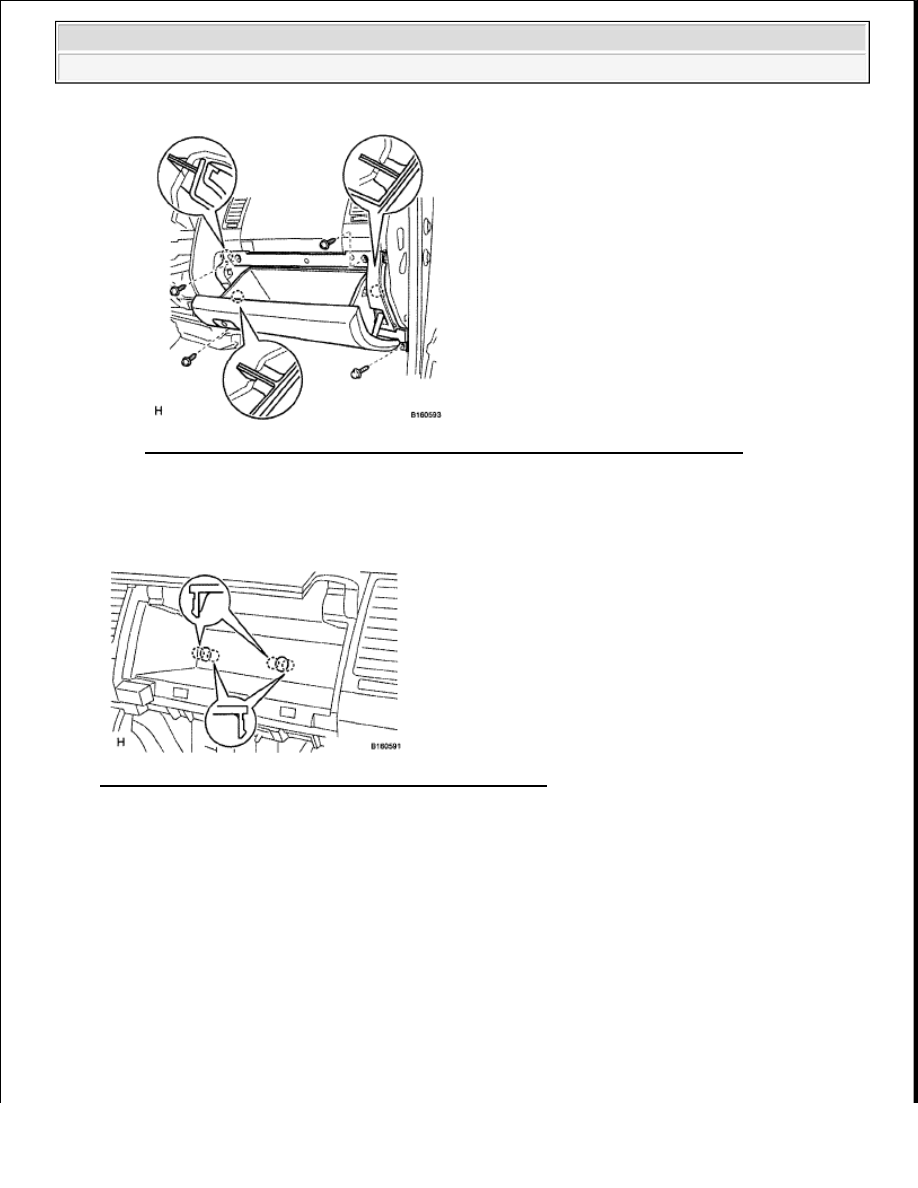

Fig. 104: Identifying Lower Instrument Panel Finish Panel Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 3 claws and remove the finish panel.

44. REMOVE NO. 2 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY

Fig. 105: Identifying Instrument Panel Hole Covers Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Using a screwdriver, detach the 4 claws to remove the 2 instrument panel hole covers.

HINT:

Tape the screwdriver tip before use.

b. Remove the 6 screws and box door.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































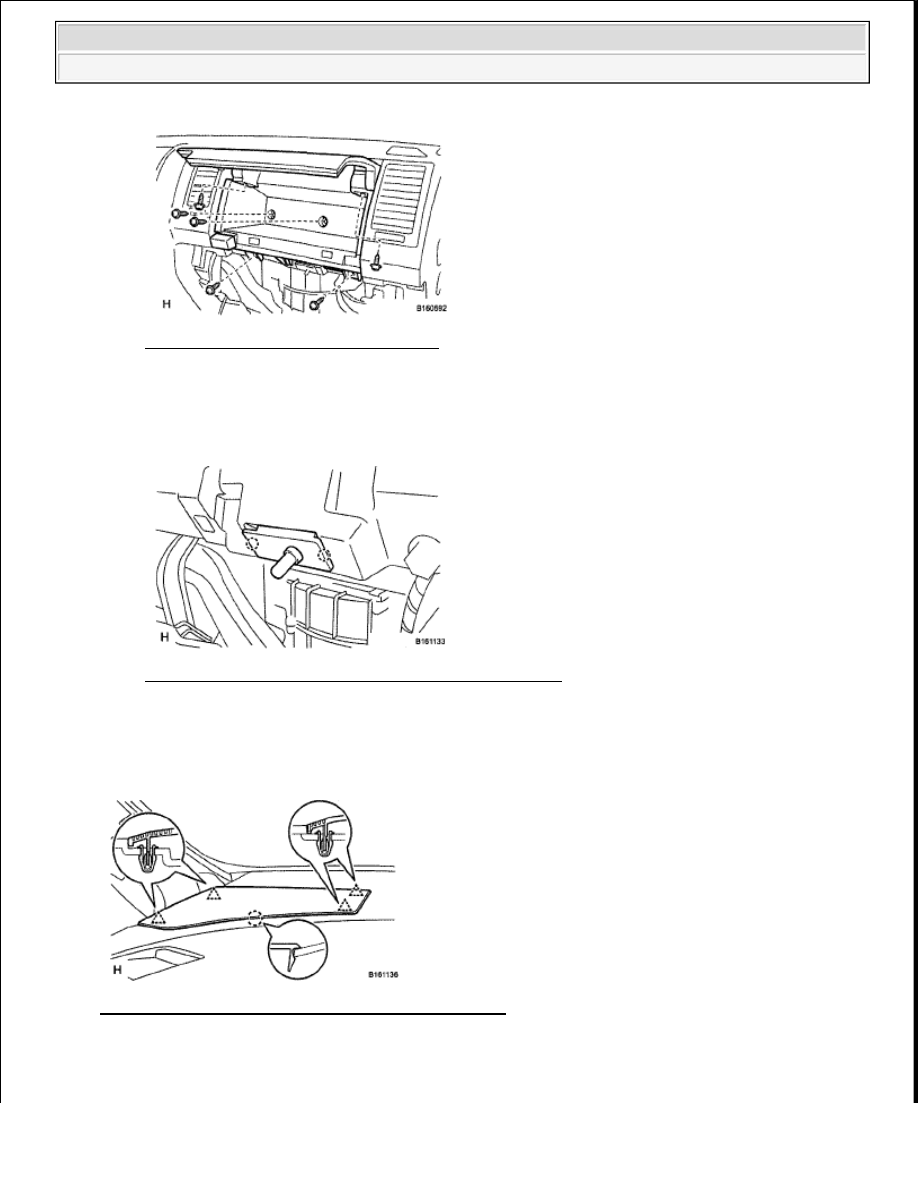

Fig. 106: Identifying Box Door Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

45. REMOVE GLOVE BOX LIGHT ASSEMBLY

a. Detach the 2 claws.

Fig. 107: Identifying Glove Box Light Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the box light and then disconnect the connector.

46. REMOVE INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

Fig. 108: Identifying Speaker Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Using a screwdriver, detach the 4 clips and claw, and remove the speaker panel.
