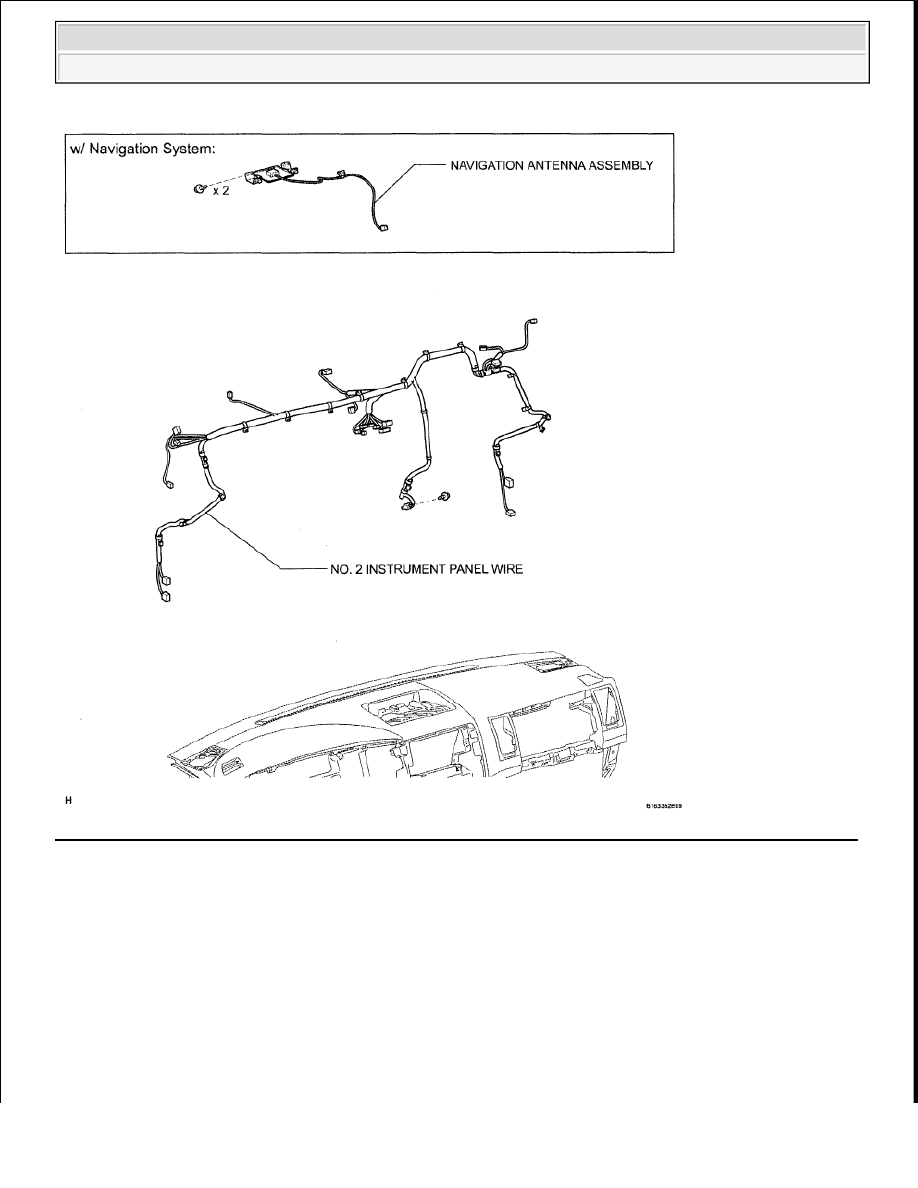

Fig. 87: Identifying Instrument Panel Safety Pad Replacement Components - Floor Shift Type (11 Of 11)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. TABLE OF BOLT, SCREW AND NUT

HINT:

All bolts, screws and nuts relevant to installing and removing the instrument panel are shown along with
their alphabet code below.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































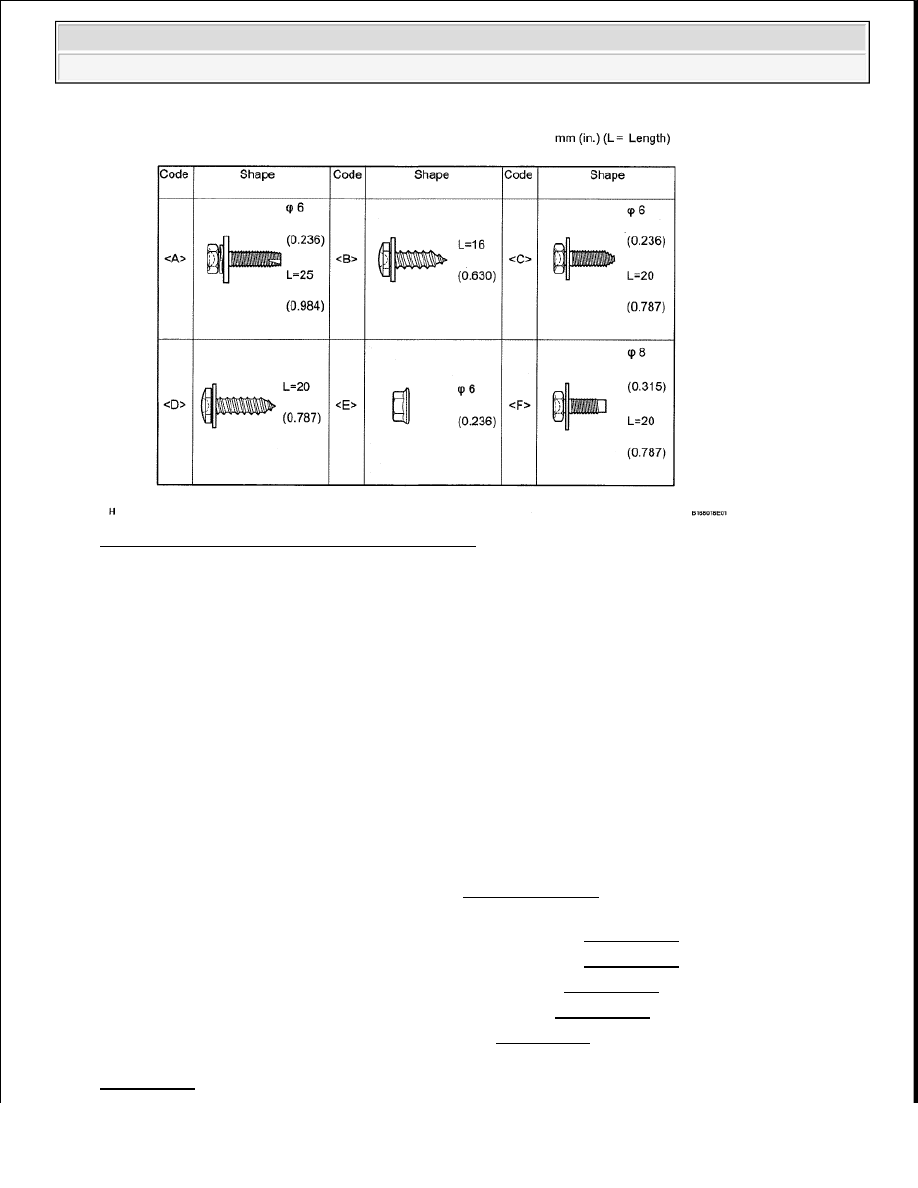

Fig. 88: Bolt, Screw And Nut Specification Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

a. Turn the ignition switch OFF and disconnect the cable from the negative (-) battery terminal.

3. REMOVE LOWER NO. 2 STEERING WHEEL COVER (See REMOVAL )

4. REMOVE LOWER NO. 3 STEERING WHEEL COVER (See REMOVAL )

5. REMOVE STEERING PAD (w/o Steering Pad Switch) (See REMOVAL )

6. REMOVE STEERING PAD (w/ Steering Pad Switch) (See REMOVAL )

7. REMOVE STEERING WHEEL ASSEMBLY (See REMOVAL )

8. REMOVE LOWER STEERING COLUMN COVER (for Manual Tilt and Telescopic) (See

REMOVAL )

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition
switch OFF, wait 90 seconds or more before disconnecting the
cable from the negative (-) battery terminal.



Some systems need to be initialized after the cable is
reconnected (see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































9. REMOVE LOWER STEERING COLUMN COVER (for Power Tilt and Power Telescopic) (See

REMOVAL )

10. REMOVE UPPER STEERING COLUMN COVER (for Manual Tilt and Telescopic) (See

REMOVAL )

11. REMOVE UPPER STEERING COLUMN COVER (for Power Tilt and Power Telescopic) (See

REMOVAL )

12. REMOVE TILT AND TELESCOPIC MANUAL SWITCH (for Power Tilt and Power Telescopic)

(See REMOVAL )

13. REMOVE TURN SIGNAL SWITCH ASSEMBLY WITH SPIRAL CABLE SUB-ASSEMBLY

(See REMOVAL )

14. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

15. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See REMOVAL )

16. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

17. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Regular Cab)

18. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH (for Double Cab, CrewMax)

19. REMOVE FRONT PILLAR GARNISH LH (See REMOVAL )

20. REMOVE INSTRUMENT SIDE PANEL LH

a. Using a molding remover, detach the 7 claws and remove the side panel.

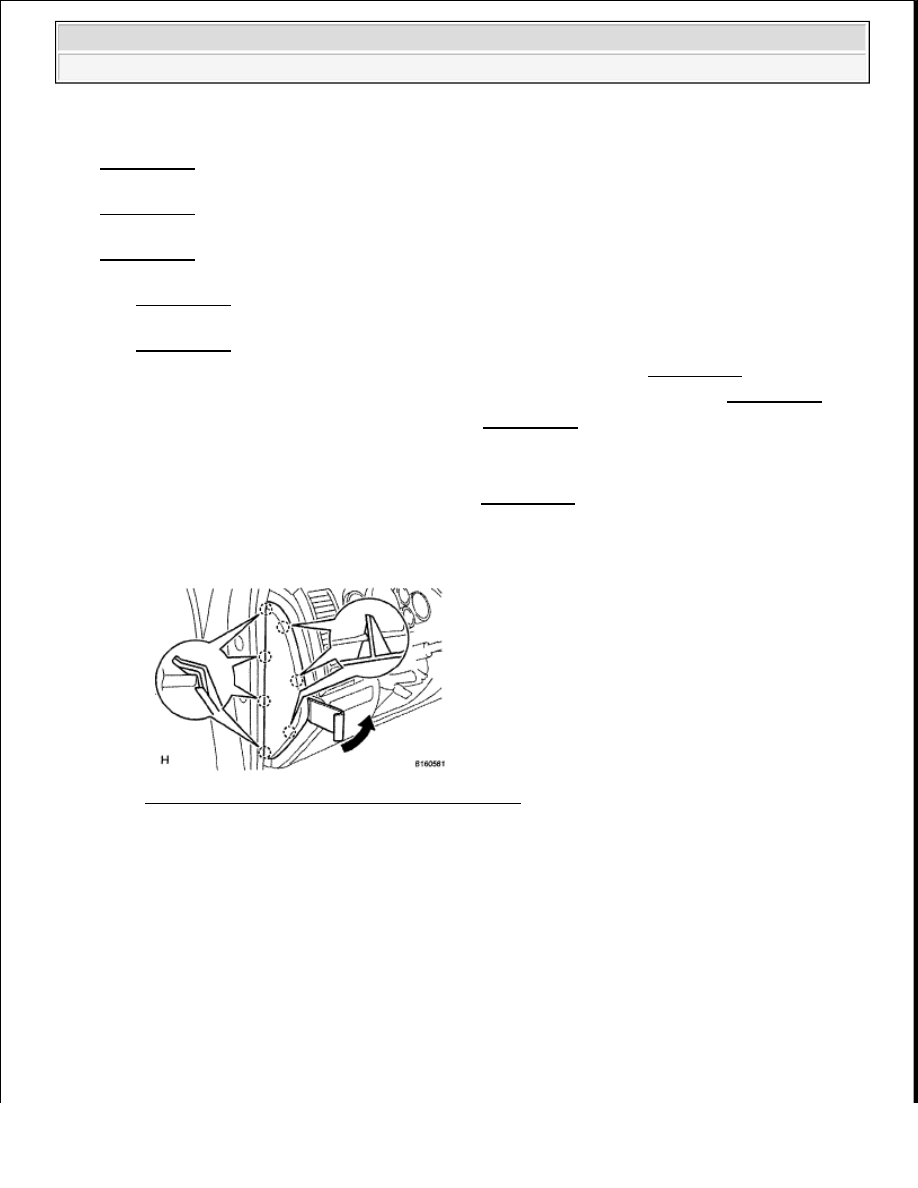

Fig. 89: Identifying Instrument Side Panel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

a. Remove the hood lock control lever.

b. Remove the 2 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra































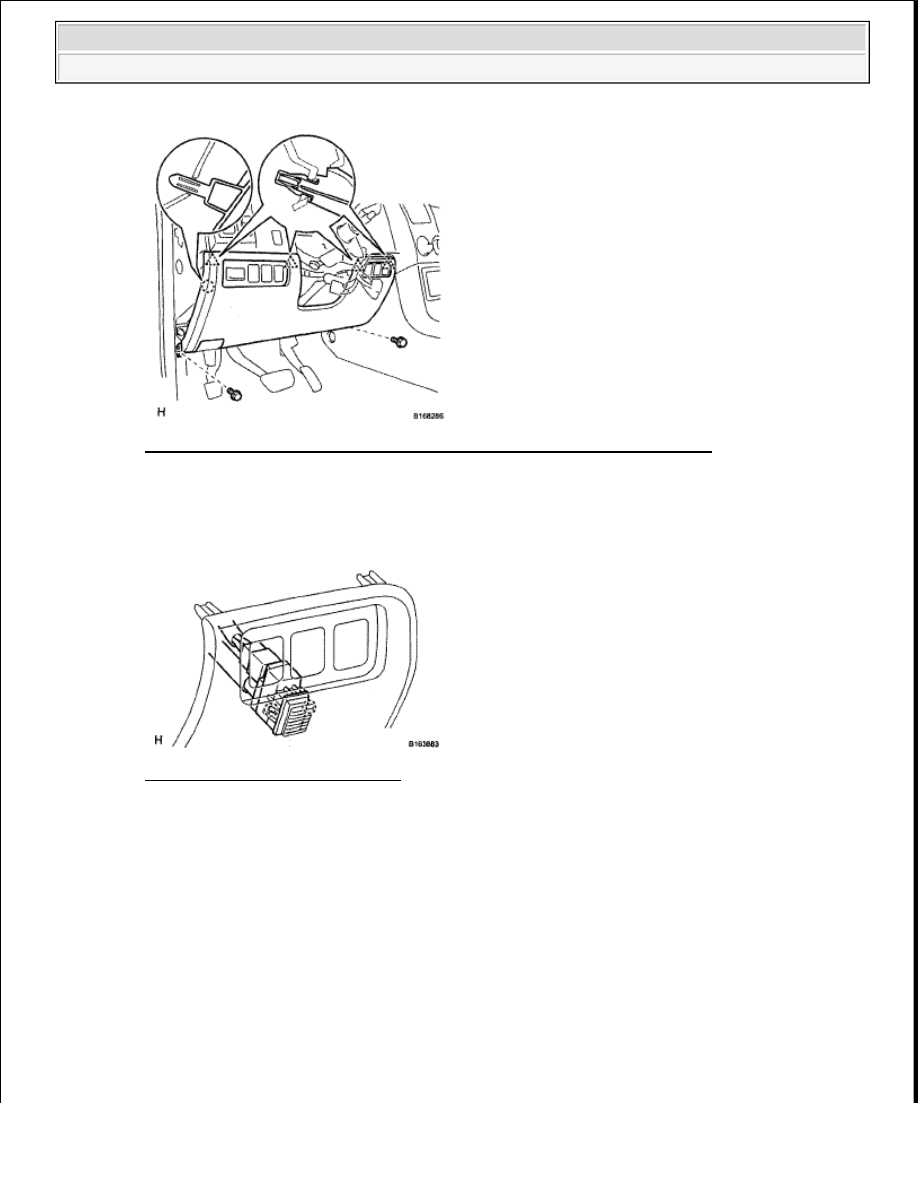

Fig. 90: Identifying Lower Instrument Panel Finish Panel Bolts And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 4 clips and claw.

d. for Automatic Air Conditioning System: Detach the 2 claws and remove the sensor.

Fig. 91: Identifying Sensor Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the finish panel and then disconnect the connectors.

22. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY

a. Twist the shift lever knob in the direction indicated by the arrow and remove it.
