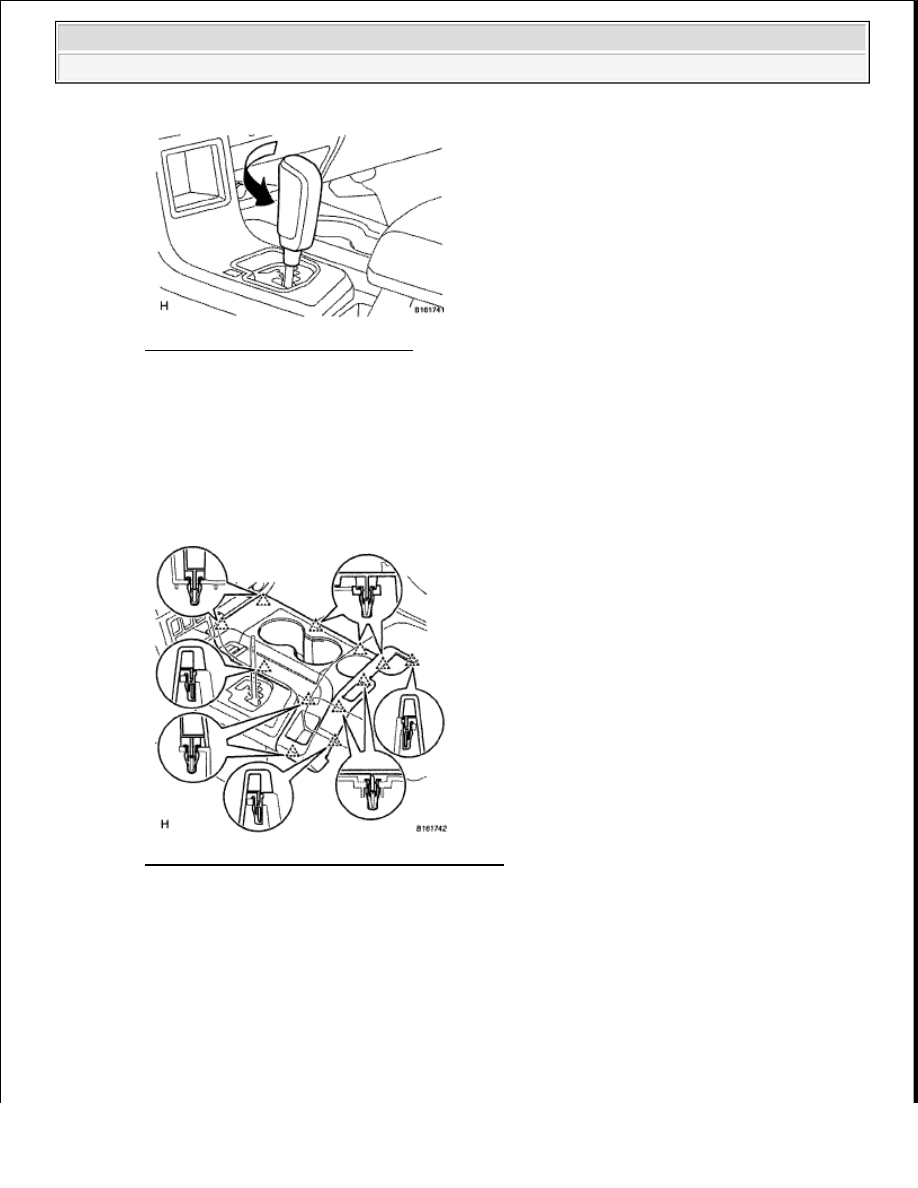

Fig. 92: Twisting Shift Lever Knob
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

a. Detach the 12 clips and remove the console panel.

24. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY

a. Remove the clip.

b. Detach the 6 clips and remove the console panel.

Fig. 93: Identifying Upper Console Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. w/Trailer Towing System: Disconnect the connector



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra

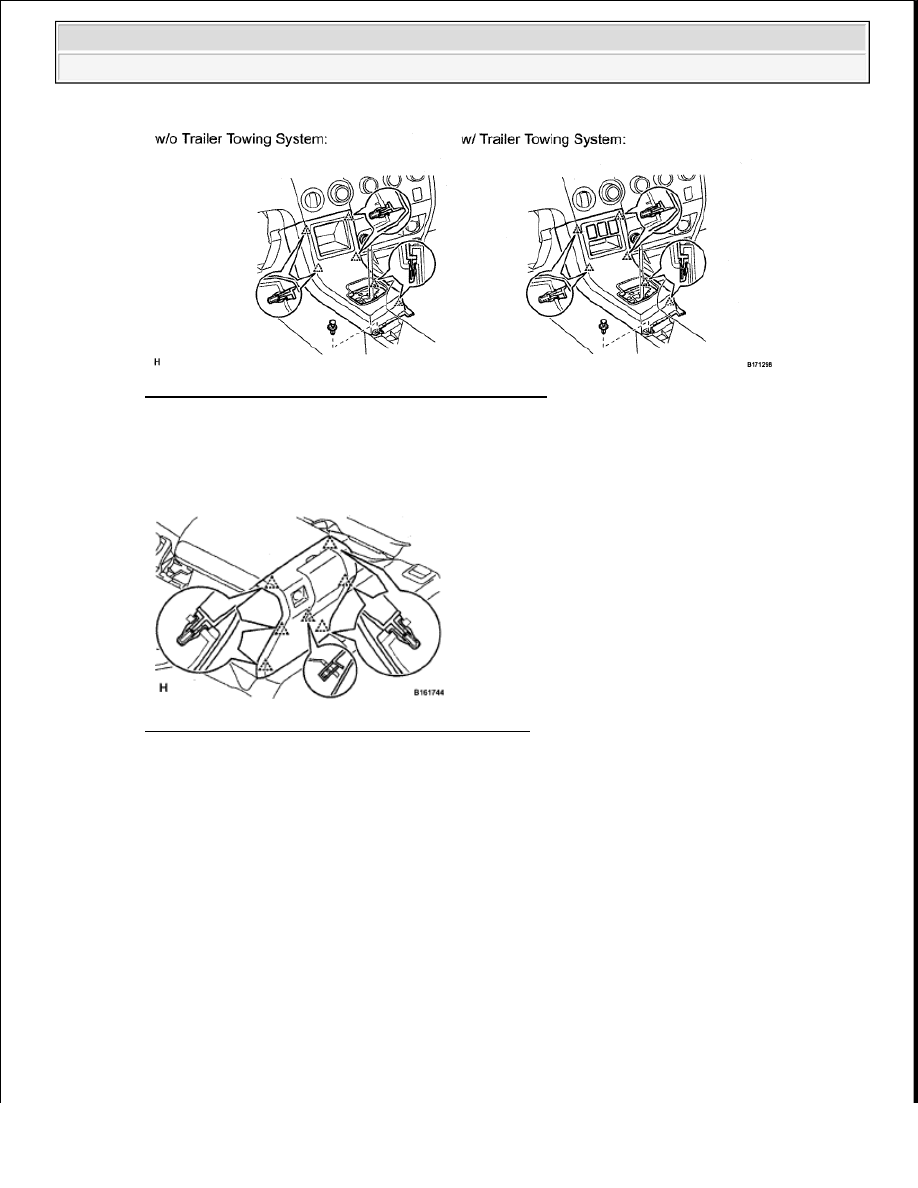

Fig. 94: Identifying Rear Upper Console Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY

a. Using a molding remover, detach the 7 clips and remove the end panel.

Fig. 95: Identifying Rear Console End Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. except Regular Cab: Disconnect the connector.

26. REMOVE CONSOLE BOX CARPET

27. REMOVE REAR CONSOLE BOX ASSEMBLY

a. Remove the 2 screws.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra

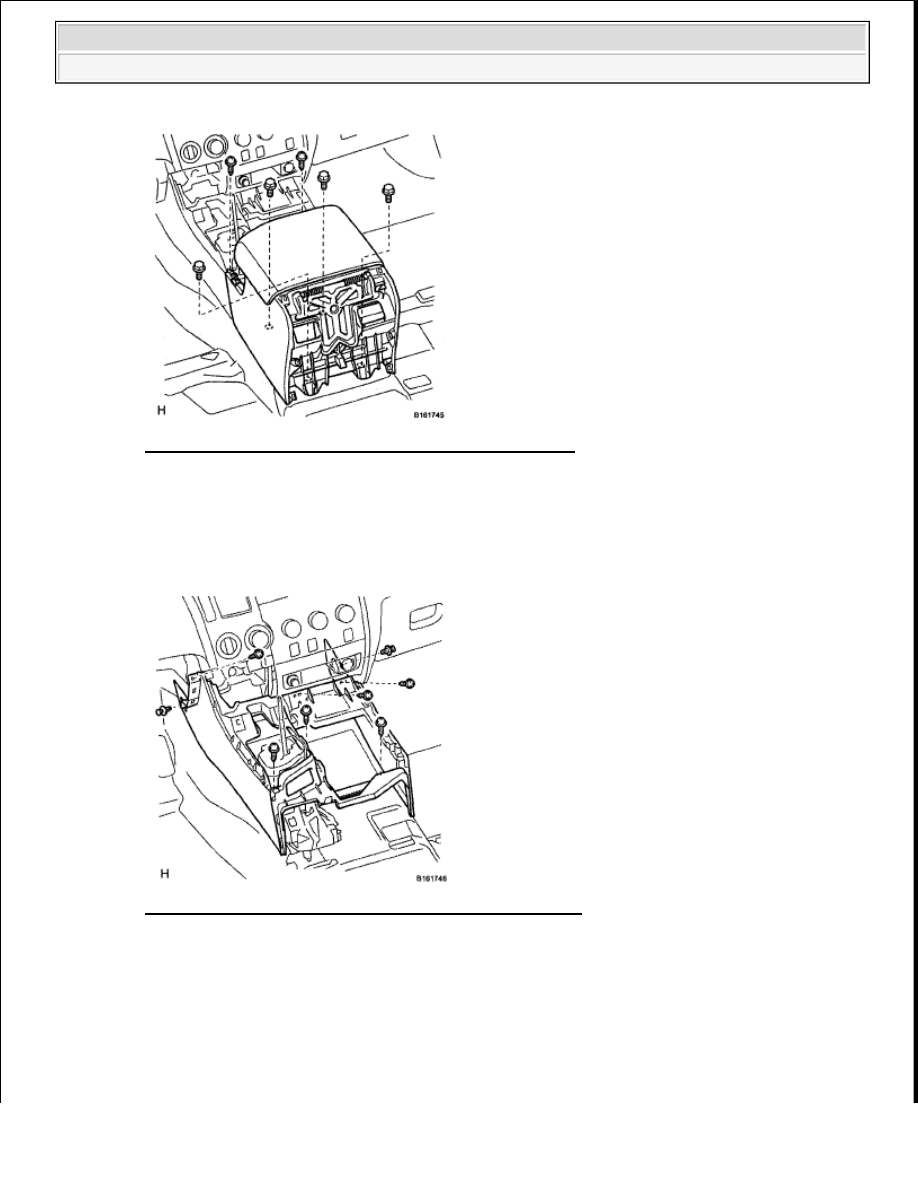

Fig. 96: Identifying Rear Console Box Bolts And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 4 bolts and rear console box.

28. REMOVE FRONT CONSOLE BOX

a. Remove the 2 clips.

Fig. 97: Identifying Front Console Box Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 6 screws and front console box.

29. REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

a. Disconnect the connector and clamp.

b. Detach the 12 clips and remove the finish panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra

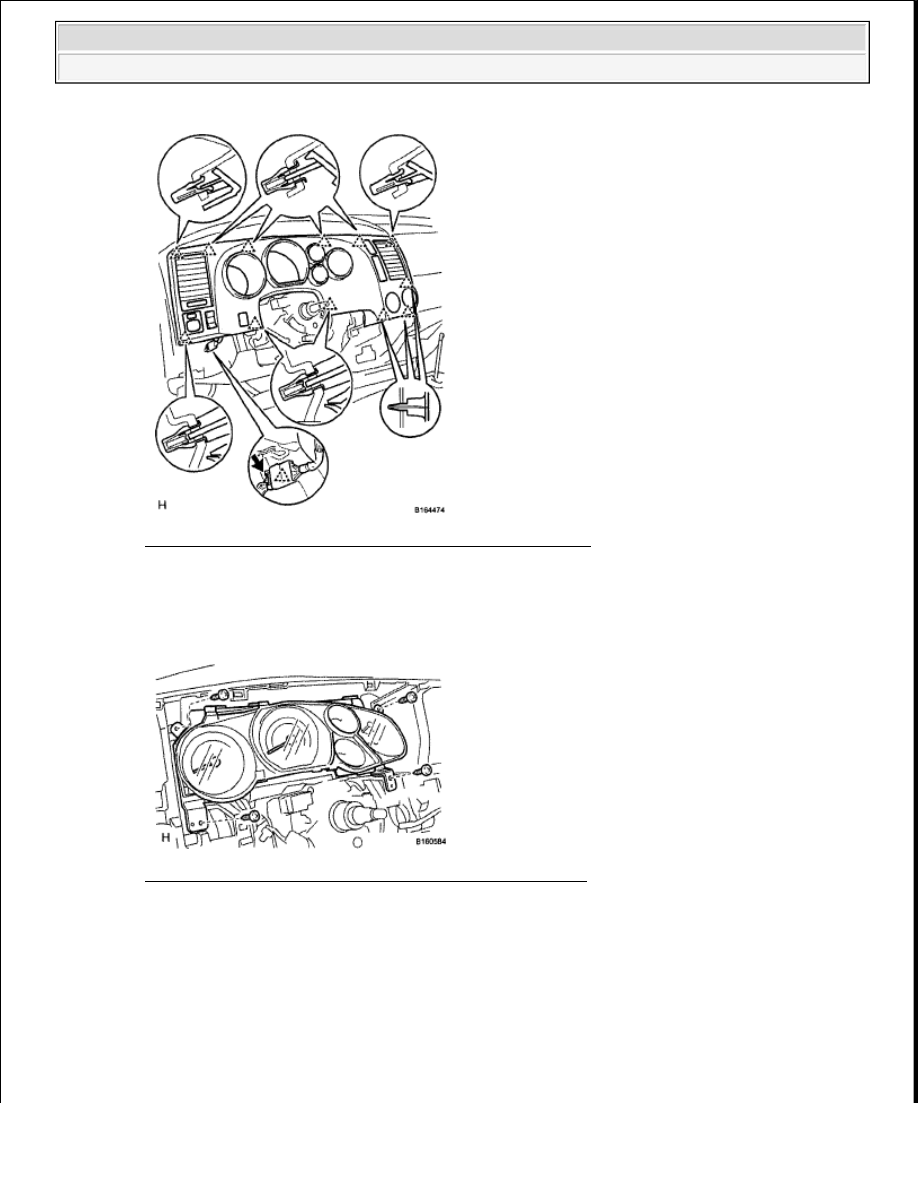

Fig. 98: Identifying Instrument Cluster Finish Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. REMOVE COMBINATION METER ASSEMBLY

a. Remove the 4 screws.

Fig. 99: Identifying Combination Meter Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the connector and clamp, and remove the combination meter.

31. REMOVE CENTER LOWER INSTRUMENT PANEL FINISH PANEL

a. Detach the 4 clips.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra
