Fig. 131: Identifying Driving Mode Switching Pattern
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. 2WD TO 4WD HIGH SWITCHING CONTROL (Pattern A)

1. CHANGE 4WD CONTROL SWITCH FROM 2WD TO 4H

2. 2WD-4WD TRANSFER SHIFT ACTUATOR MOTOR IS OPERATED

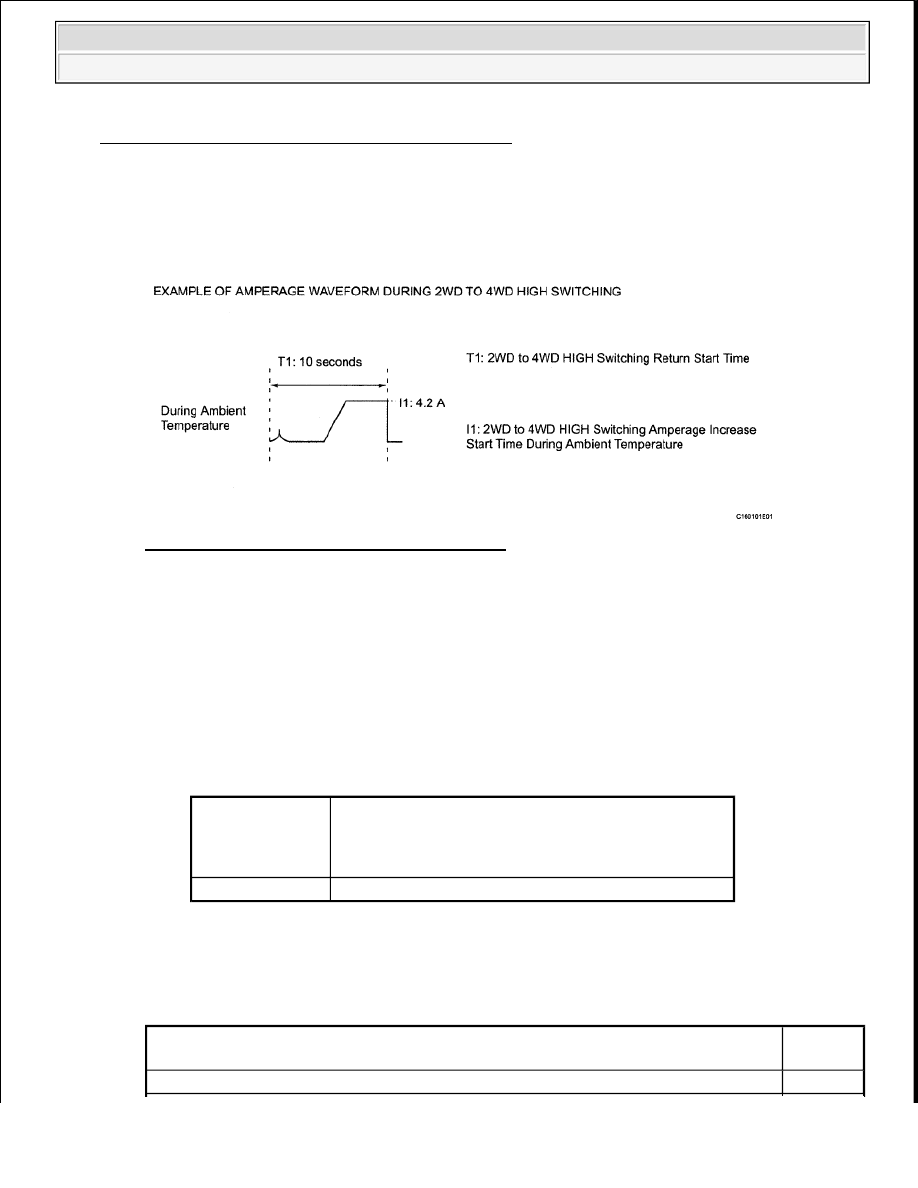

Fig. 132: Example Amperage Waveform Chart
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Vehicle speed judgment.

HINT:

When the vehicle speed is 100 km/h (62 mph) or more, vehicle speed limit violation control
is performed.

b. 2WD to 4WD HIGH switching vehicle speed limit violation control

VEHICLE SPEED LIMIT VIOLATION CONTROL

3. 4WD DETECTION SWITCH IS TURNED ON

Result

4WD DETECTION SWITCH RESULT REFERENCE

Control



Motor operation prohibited



4HI indicator light blinks at 0.5 seconds intervals



Warning buzzer sounds at 0.5 seconds intervals

Release of Control 4WD control switch: 2WD

Condition

Proceed

to

After 4WD control switch operation, detection switch turns ON within 10 seconds

A



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra































B: Go to step 7

A: Go to next step.

4. A.D.D. ACTUATOR MOTOR IS OPERATED

HINT:

When switching the A.D.D. actuator motor, the rotation difference limit violation control operates
when either of the following occurs: 1) there is a difference in the rotation of the front wheels and
rear wheels; or 2) there is a difference in the rotation of the front left wheel and front right wheel.

1. Rotation difference limit violation control

A.D.D. ACTUATOR MOTOR ROTATION DIFFERENCE LIMIT VIOLATION
CONTROL

5. A.D.D. ACTUATOR IS LOCKED (A.D.D. DETECTION SWITCH IS TURNED ON)

HINT:

If the A.D.D. actuator motor is performing the switch from 2WD to 4WD and then the 4WD
control switch is returned to 2WD, the 2WD switching operation is started after the 2WD to 4WD
switch completion.

6. 4HI INDICATOR LIGHT COMES ON

a. The 4HI indicator light comes on when the 2WD to 4WD HIGH switch is complete.

HINT:

If the 4WD control switch is changed to 4L before the 4WD HIGH switch completion,
switch prohibition control is performed.

1. Switch prohibition control

4HI INDICATOR LIGHT SWITCH PROHIBITION CONTROL

After 4WD control switch operation, detection switch does not turn ON even after 10
seconds have passed

B

Control



A.D.D. actuator motor operation prohibited



Warning buzzer sounds once (0.5 seconds on, 0.5 seconds off)

Release of
Control



Difference in rotation of front wheels and rear wheels: Less than
21.15 km/h (13.1 mph)



Difference in rotation of front left wheel and front right wheel: Less
than 5.5 km/h (3.4 mph)



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra































NEXT: END
