Toyota Tundra. Manual - part 2938

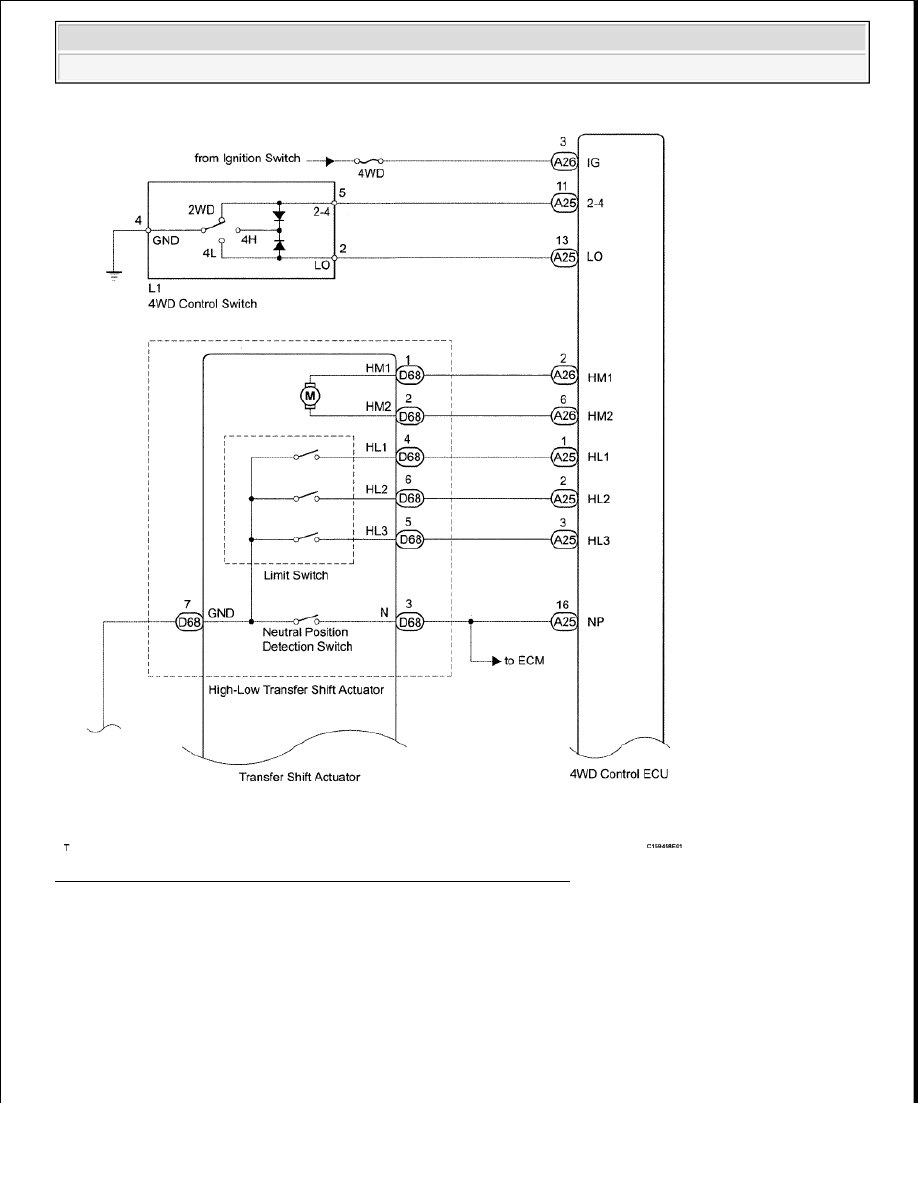

Fig. 127: Touch Select 2-4 And High-Low System Diagram (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra

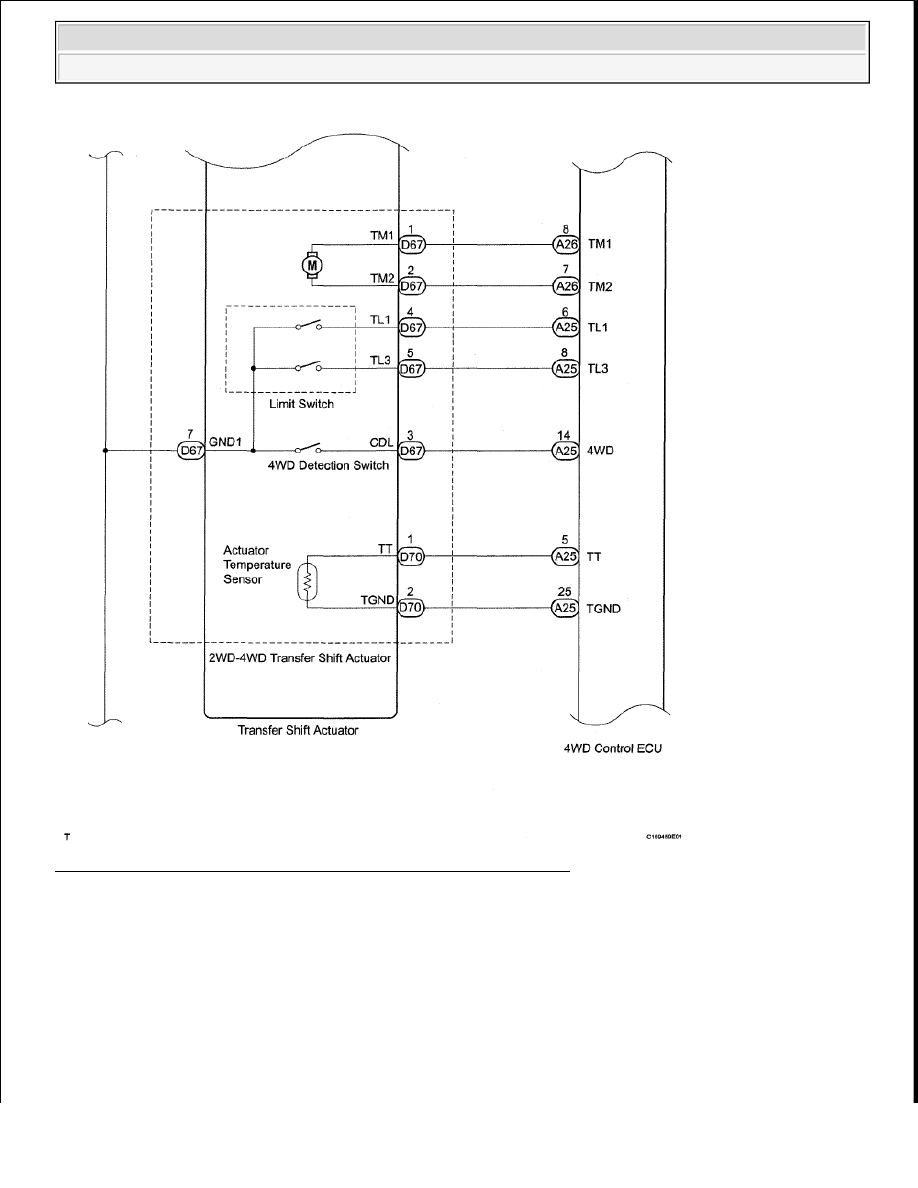

Fig. 128: Touch Select 2-4 And High-Low System Diagram (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra

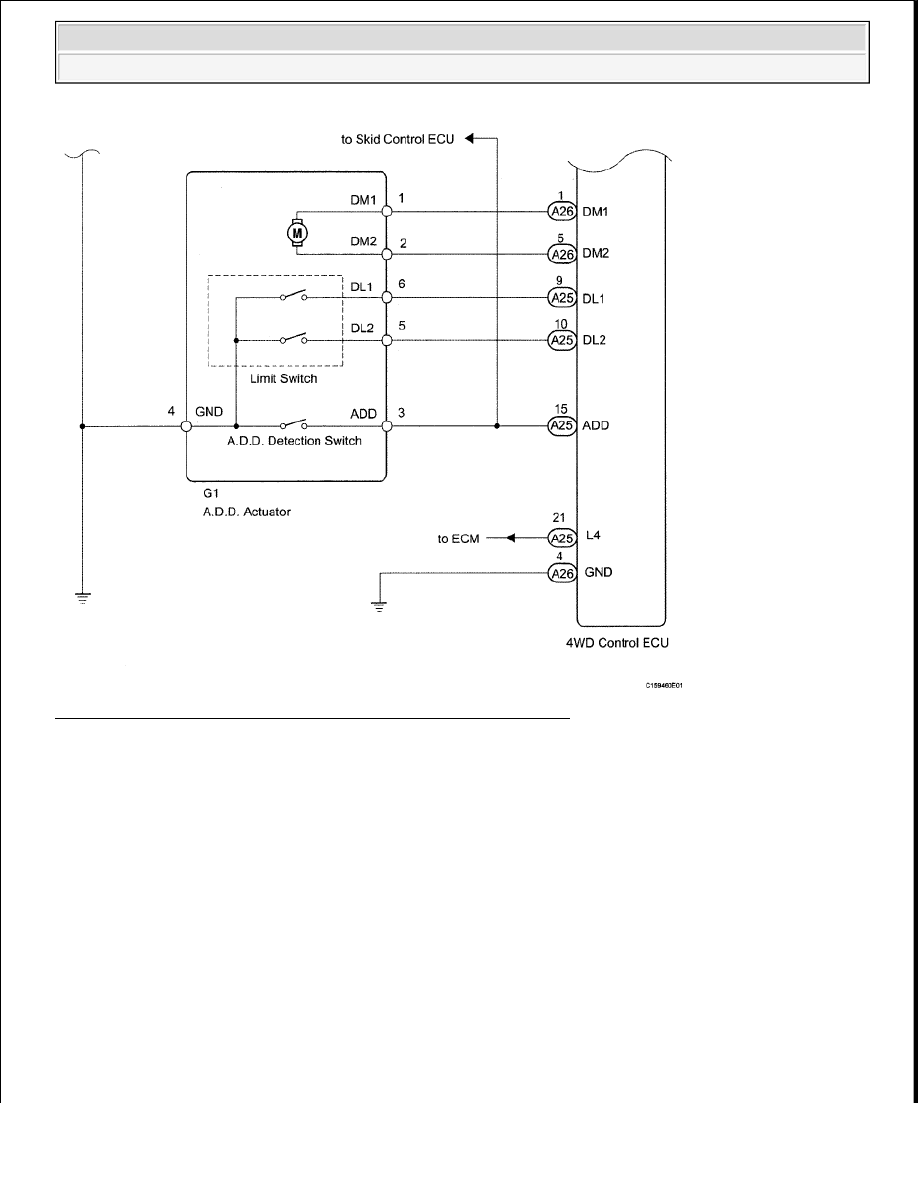

Fig. 129: Touch Select 2-4 And High-Low System Diagram (3 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra

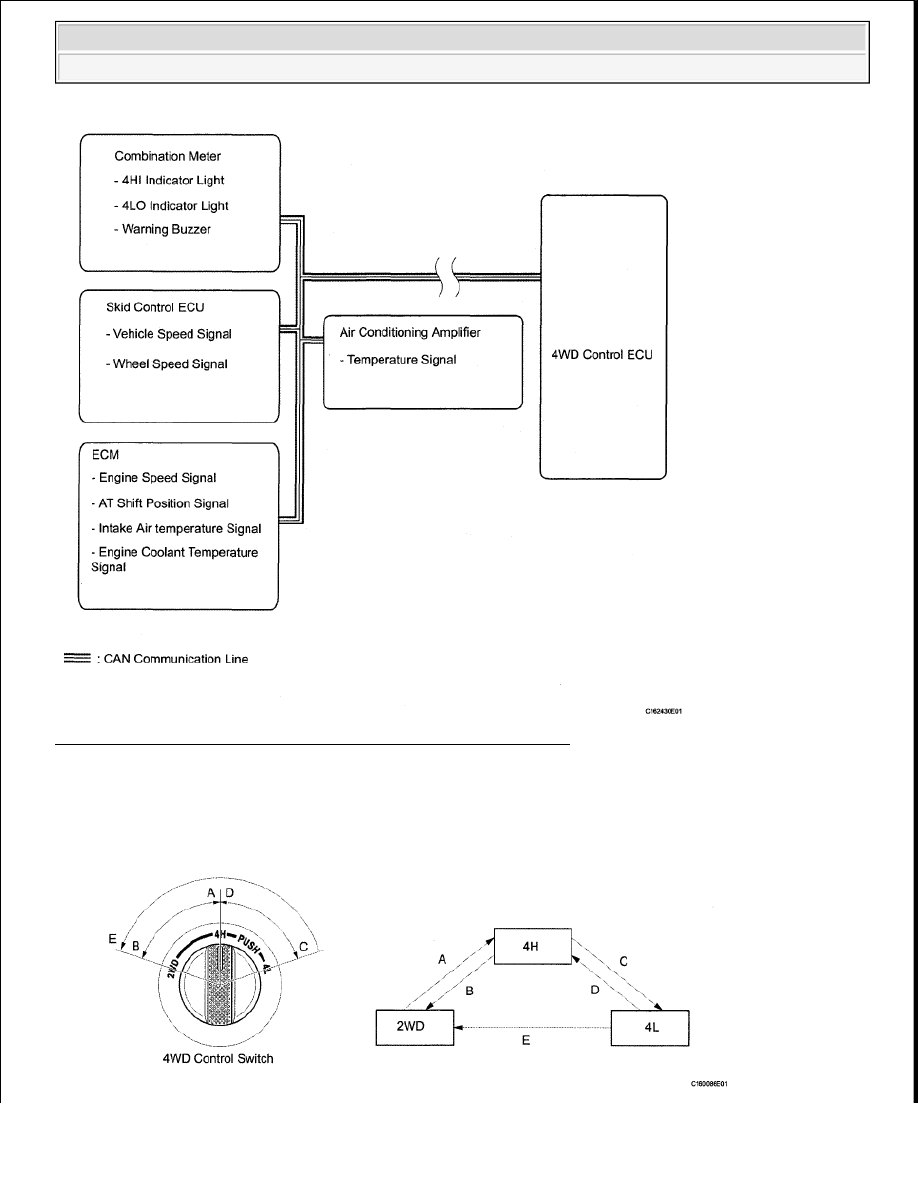

Fig. 130: Touch Select 2-4 And High-Low System Diagram (4 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DESCRIPTION

1. DRIVING MODE SWITCHING PATTERN



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra
