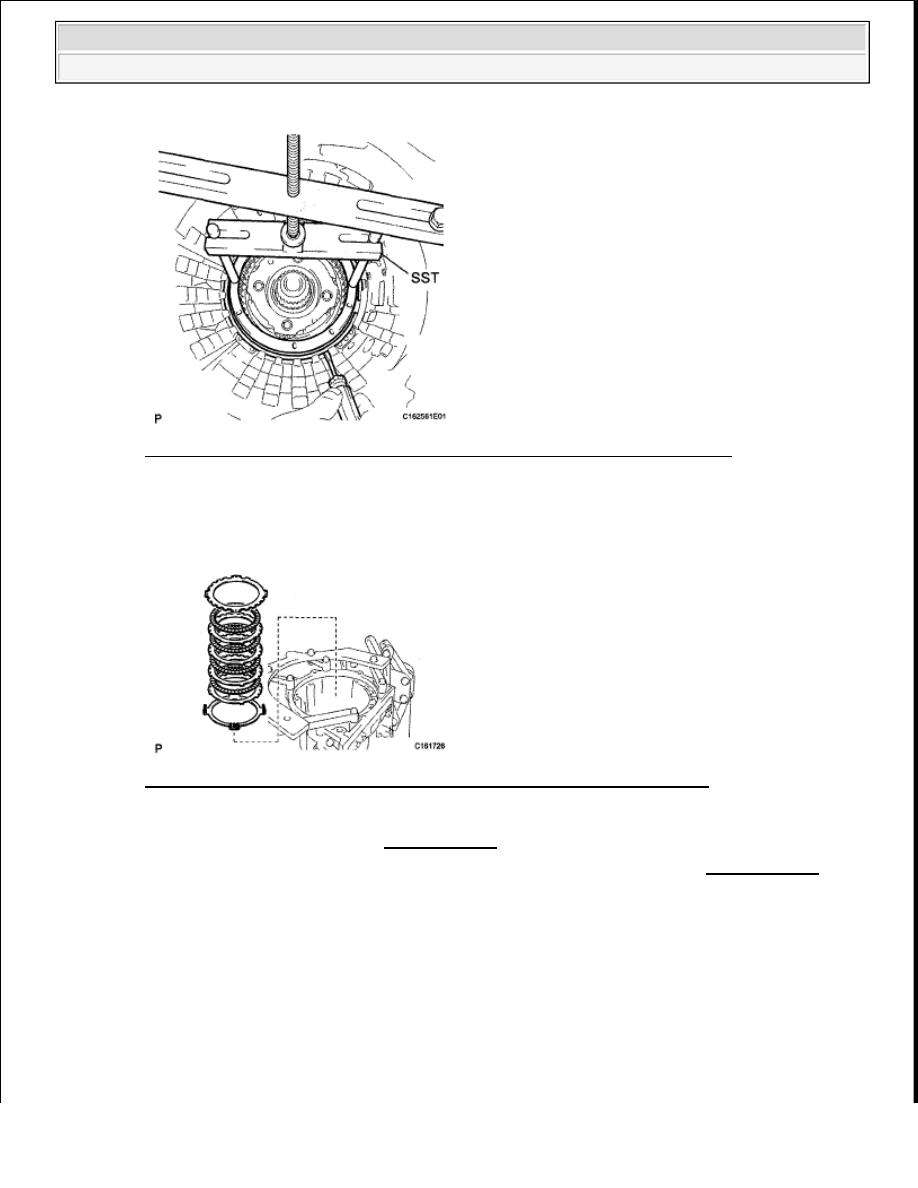

Fig. 461: Using Screwdriver To Remove Snap Ring From Transmission Case
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the brake piston return spring and No. 1 brake piston with No. 1 brake cylinder from the

transmission case.

Fig. 462: Identifying Brake Piston Return Spring & No. 1 Brake Piston With No. 1 Brake
Cylinder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

77. INSPECT BRAKE PISTON RETURN SPRING SUB-ASSEMBLY (See INSPECTION )

78. REMOVE NO. 1 BRAKE PISTON

a. Hold the No. 1 brake piston and apply compressed air to the No. 1 brake cylinder to remove the No.

1 brake piston.

HINT:

If the piston does not pop out with compressed air, lift the piston out with needle-nose pliers.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































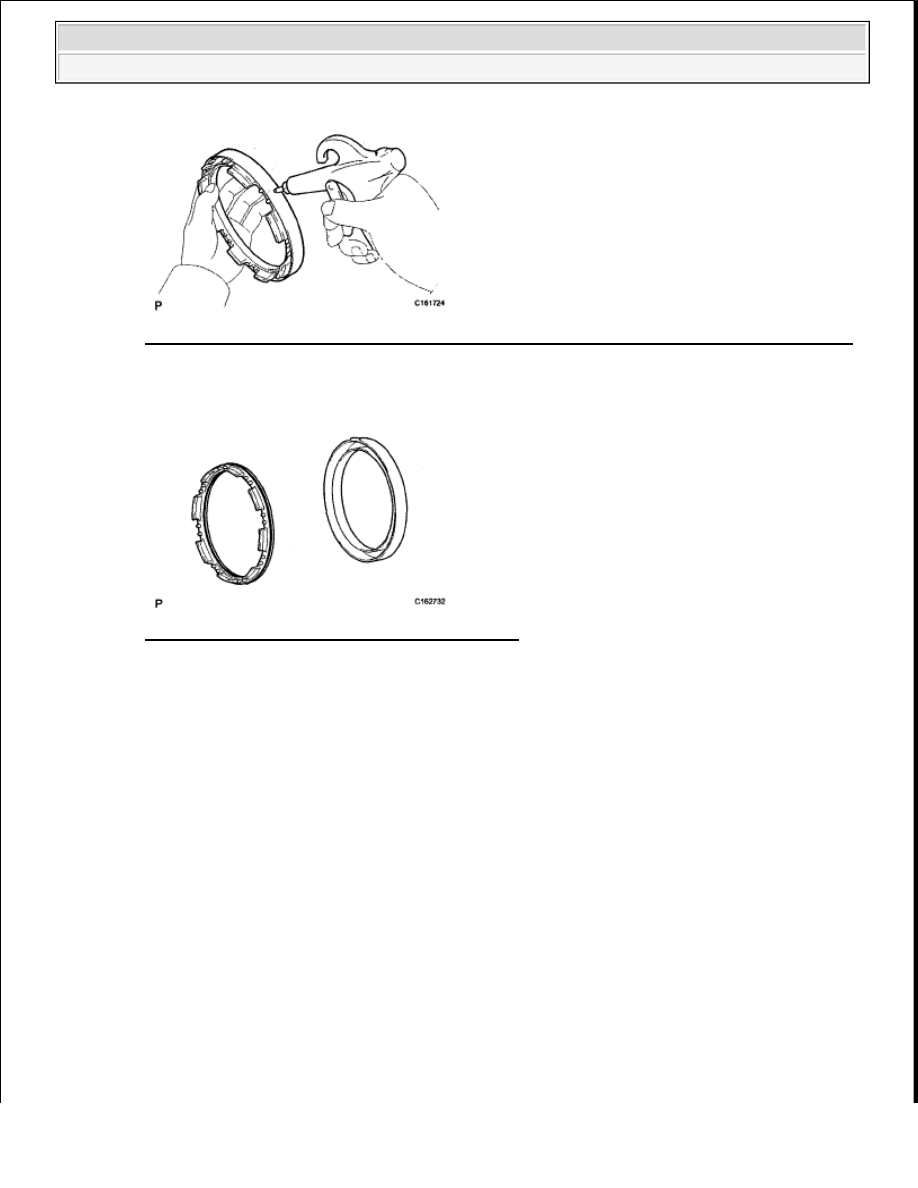

Fig. 463: Applying Compressed Air To No. 1 Brake Cylinder To Remove No. 1 Brake Piston
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 O-rings from the No. 1 brake piston.

Fig. 464: Identifying No. 1 Brake Piston O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

79. REMOVE NO. 2 BRAKE DISC SET

a. Place SST on the No. 2 brake flange, and compress the return spring.

SST 09380-60010 (09381-06010, 09381-06020, 09381-06050, 09381-06070, 09381-06090, 09381-
06120)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































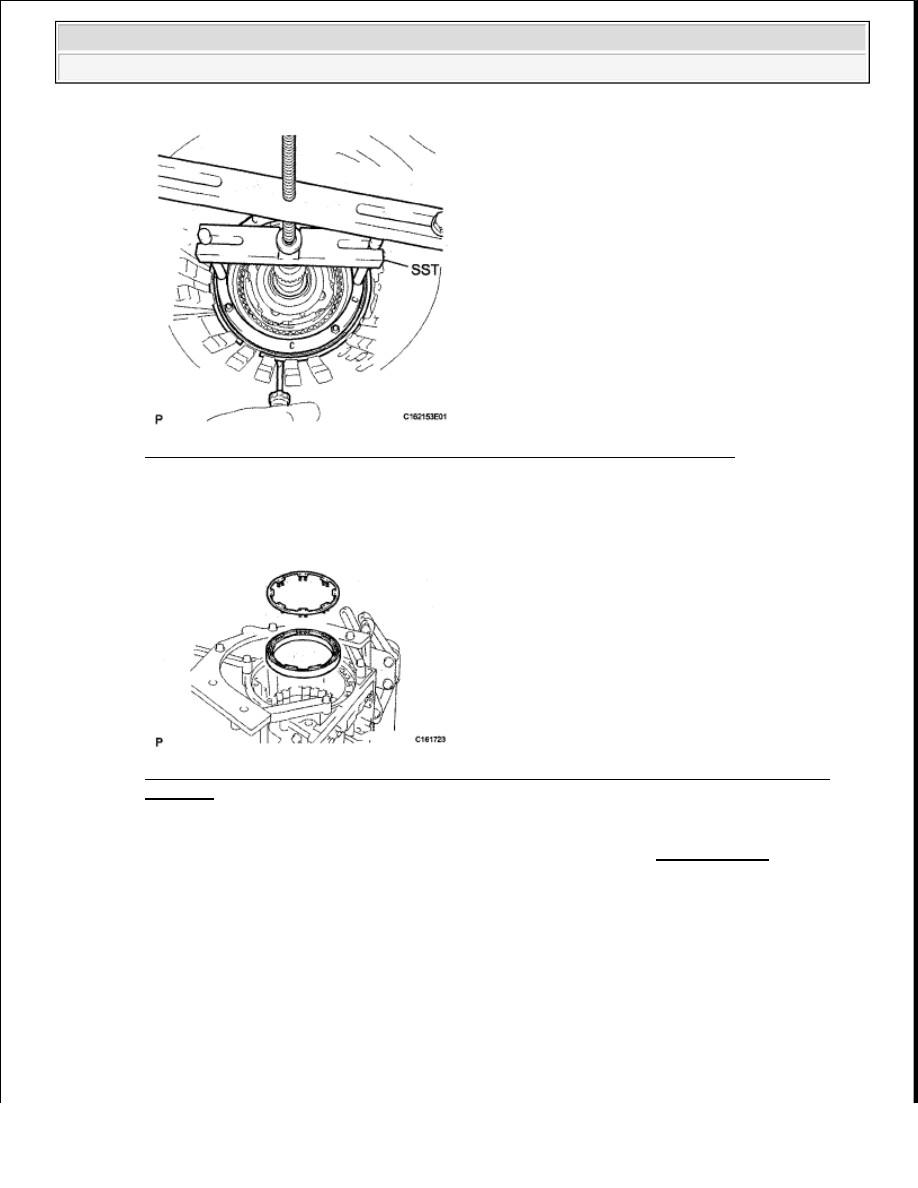

Fig. 465: Placing SST On No. 2 Brake Flange & Compressing Return Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the snap ring from the transmission case.

c. Remove the 2 flanges, 4 discs, 3 plates and brake piston return spring from the transmission case.

Fig. 466: Identifying Flanges, Discs, Plates & Brake Piston Return Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

80. INSPECT NO. 2 BRAKE DISC (See INSPECTION )

81. INSPECT NO. 2 BRAKE PISTON RETURN SPRING SUB-ASSEMBLY (See INSPECTION )

82. REMOVE CENTER PLANETARY GEAR ASSEMBLY

a. Remove the center planetary gear and planetary sun gear from the transmission case.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 467: Identifying Center Planetary Gear & Planetary Sun Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

83. INSPECT CENTER PLANETARY GEAR ASSEMBLY (See INSPECTION )

84. REMOVE NO. 2 BRAKE CYLINDER WITH NO. 2 BRAKE PISTON

a. Remove the No. 2 brake cylinder with the No. 2 brake piston from the transmission case.

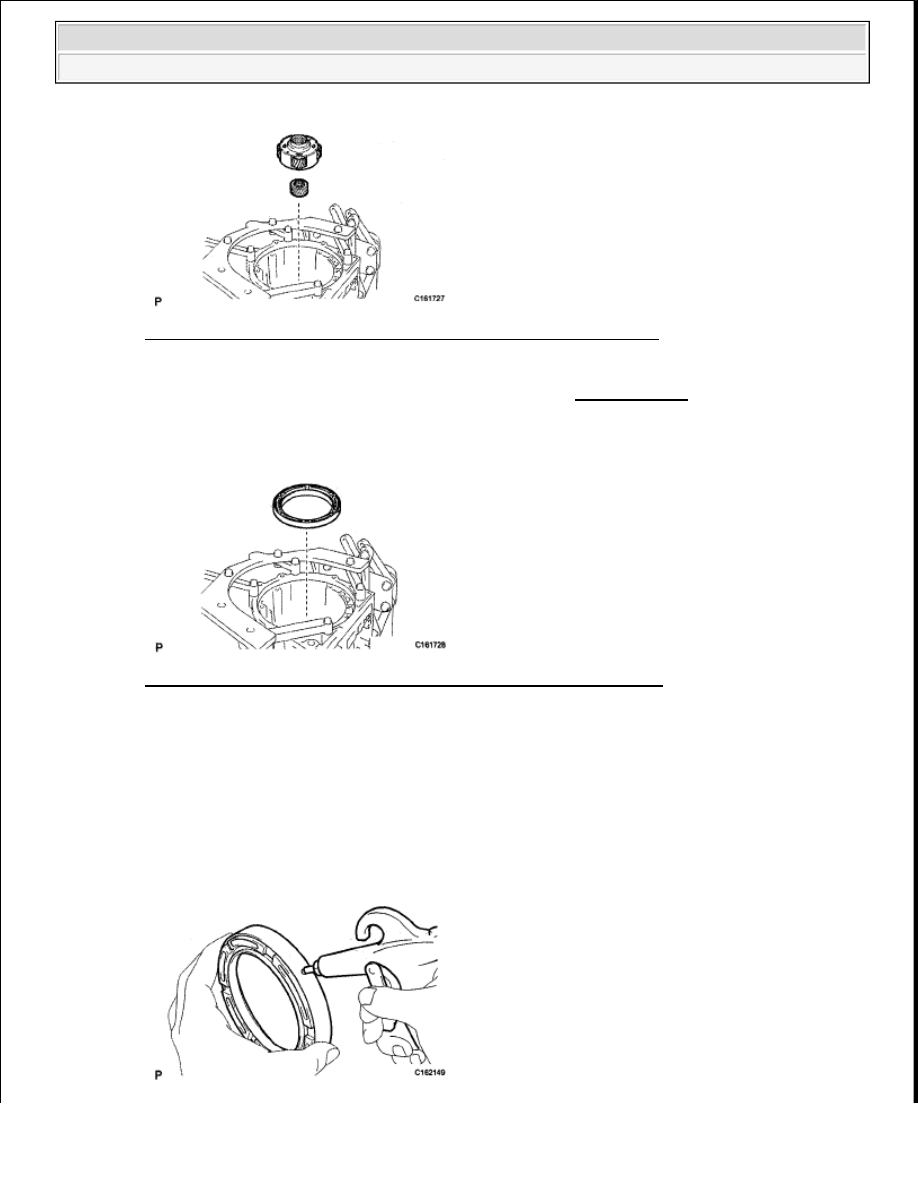

Fig. 468: Identifying No. 2 Brake Cylinder With No. 2 Brake Piston
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

85. REMOVE NO. 2 BRAKE PISTON

a. Hold the No. 2 brake piston and apply compressed air to the No. 2 brake cylinder to remove the No.

2 brake piston.

HINT:

If the piston does not pop out with compressed air, lift the piston out with needle-nose pliers.
