a. Remove the 1-way clutch with 1-way clutch inner race from the transmission case.

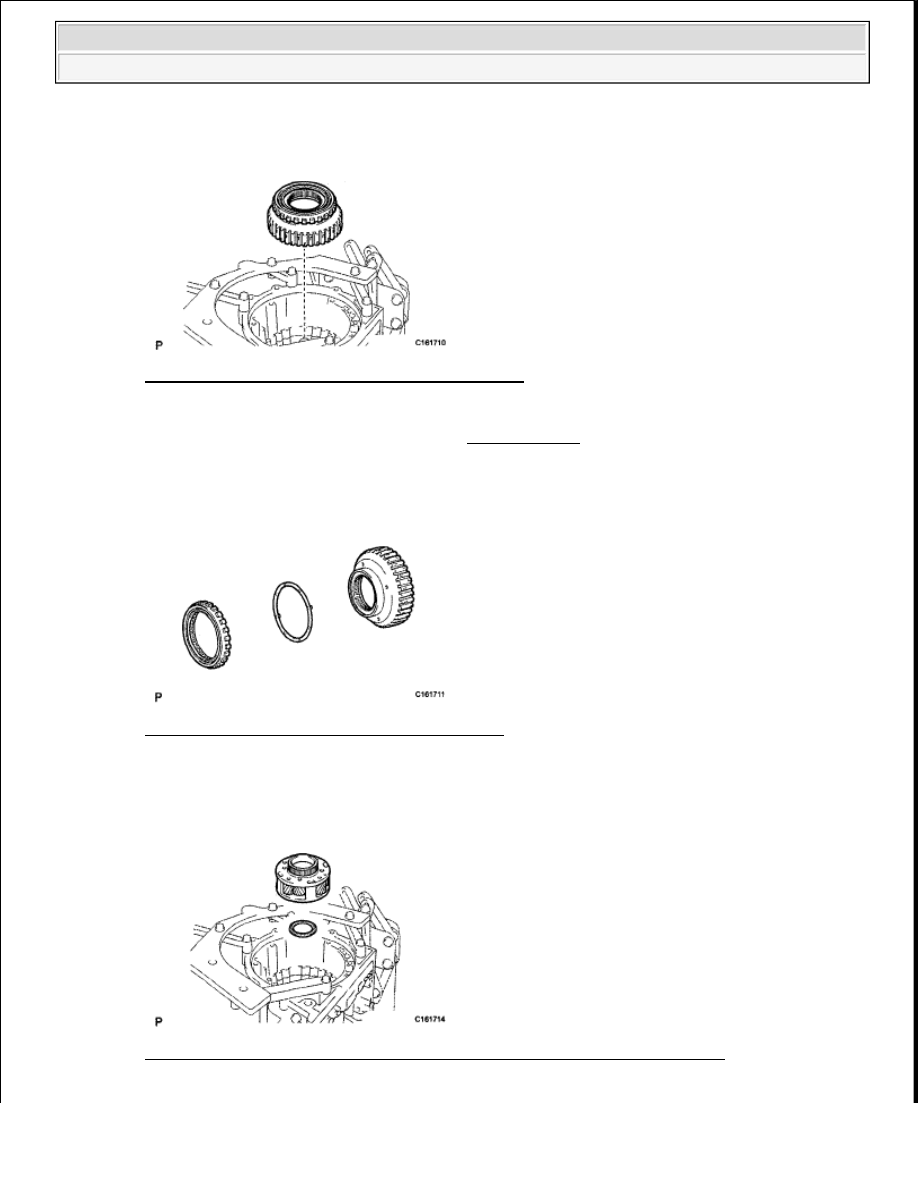

Fig. 451: Identifying 1-Way Clutch & Inner Race
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

67. INSPECT 1-WAY CLUTCH ASSEMBLY (See INSPECTION )

68. REMOVE 1-WAY CLUTCH INNER RACE SUB-ASSEMBLY

a. Separate the 1-way clutch inner race from the 1-way clutch and remove the No. 1 planetary carrier

thrust washer.

Fig. 452: Identifying 1-Way Clutch Inner Race
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

69. REMOVE FRONT PLANETARY GEAR ASSEMBLY

a. Remove the front planetary gear and thrust needle roller bearing from the transmission case.

Fig. 453: Identifying Front Planetary Gear & Thrust Needle Roller Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































b. Remove the No. 2 planetary carrier thrust washer, thrust bearing race and front planetary sun gear

from the front planetary gear.

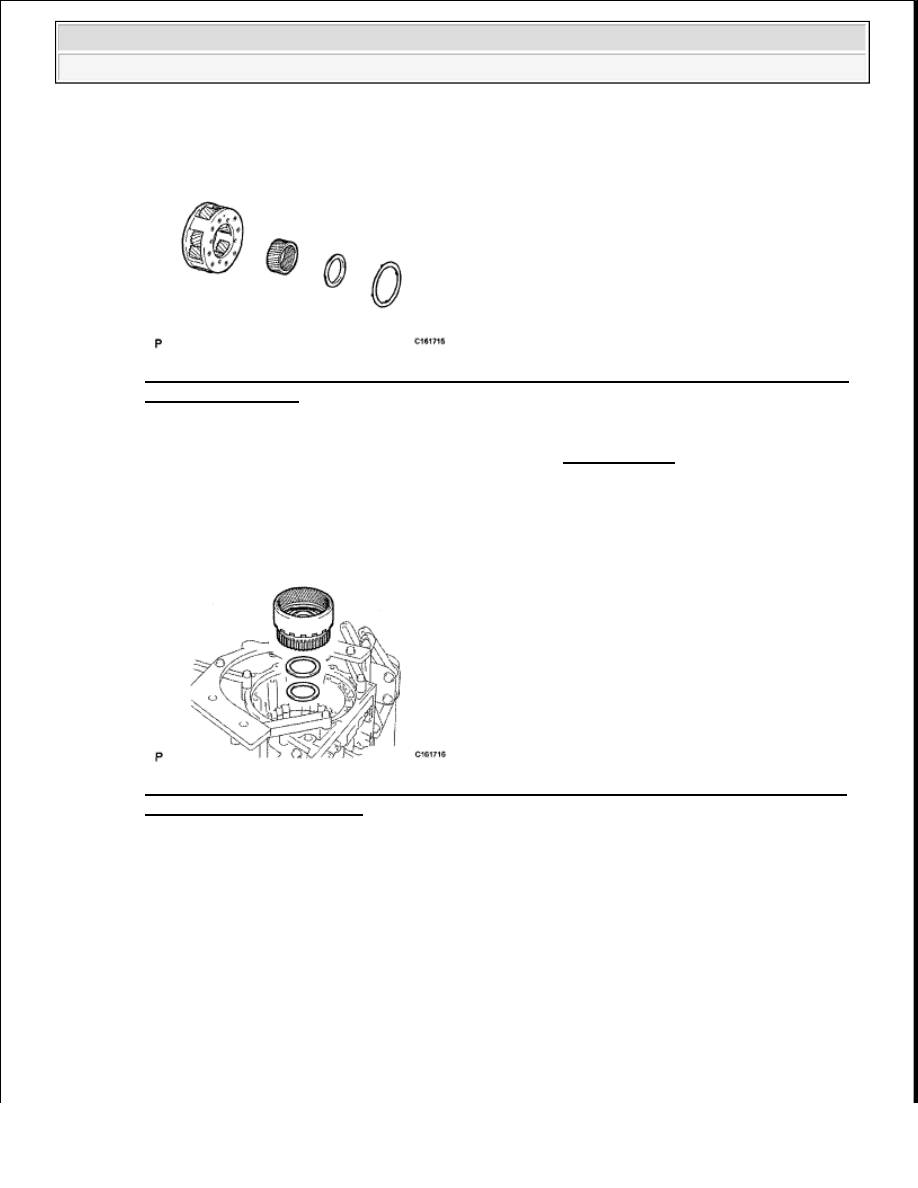

Fig. 454: Identifying No. 2 Planetary Carrier Thrust Washer, Thrust Bearing Race & Front
Planetary Sun Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

70. INSPECT FRONT PLANETARY GEAR ASSEMBLY (See INSPECTION )

71. REMOVE FRONT PLANETARY RING GEAR WITH FRONT PLANETARY RING GEAR

FLANGE SUB-ASSEMBLY AND CENTER PLANETARY RING GEAR

a. Remove the front planetary ring gear with the front planetary ring gear flange and center planetary

ring gear from the transmission case.

Fig. 455: Identifying Front Planetary Ring Gear With Front Planetary Ring Gear Flange &
Center Planetary Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the thrust needle roller bearing and thrust bearing race.

72. REMOVE FRONT PLANETARY RING GEAR

a. Using a screwdriver, remove the snap ring.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































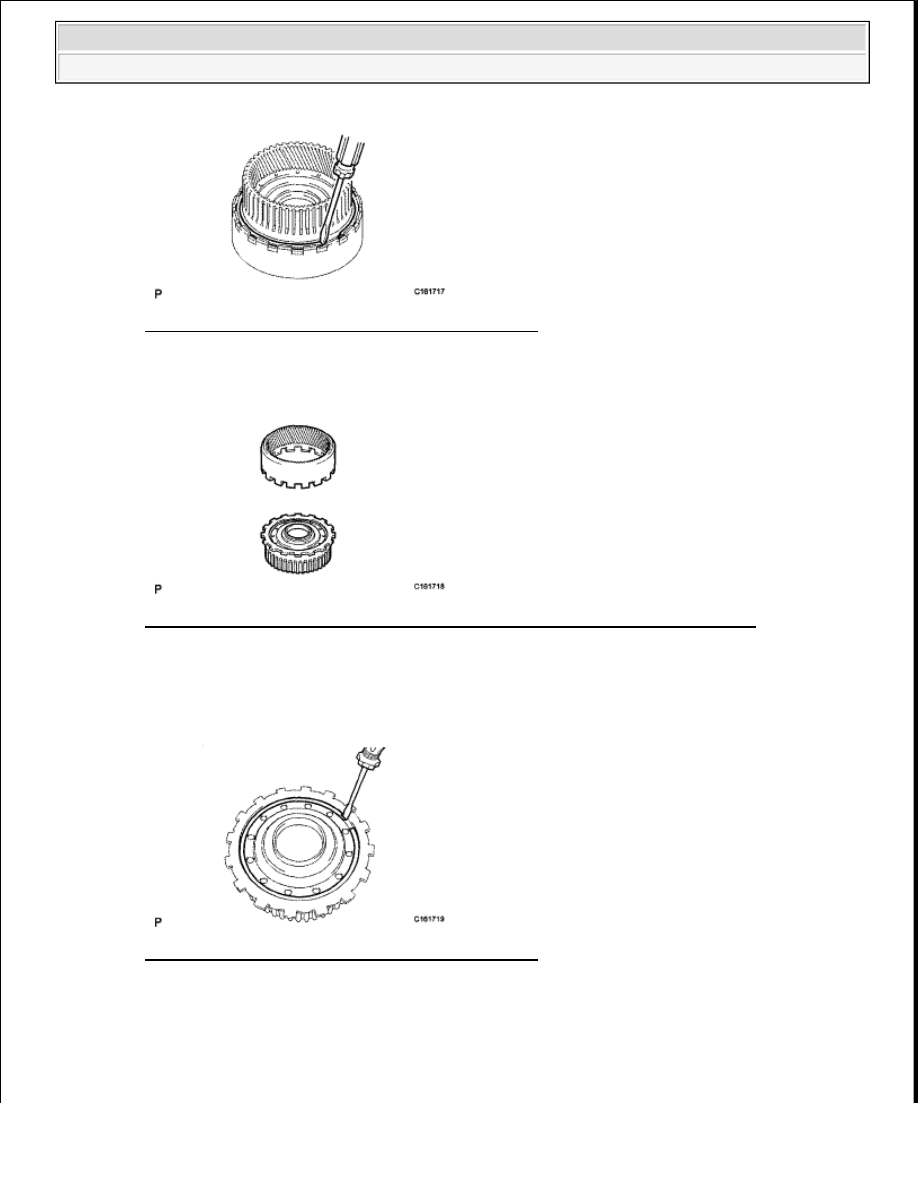

Fig. 456: Using Screwdriver To Remove Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the front planetary ring gear from the center planetary ring gear.

Fig. 457: Identifying Front Planetary Ring Gear & Center Planetary Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

73. REMOVE CENTER PLANETARY RING GEAR

a. Using a screwdriver, remove the snap ring.

Fig. 458: Using Screwdriver To Remove Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the center planetary ring gear from the front planetary ring gear flange.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































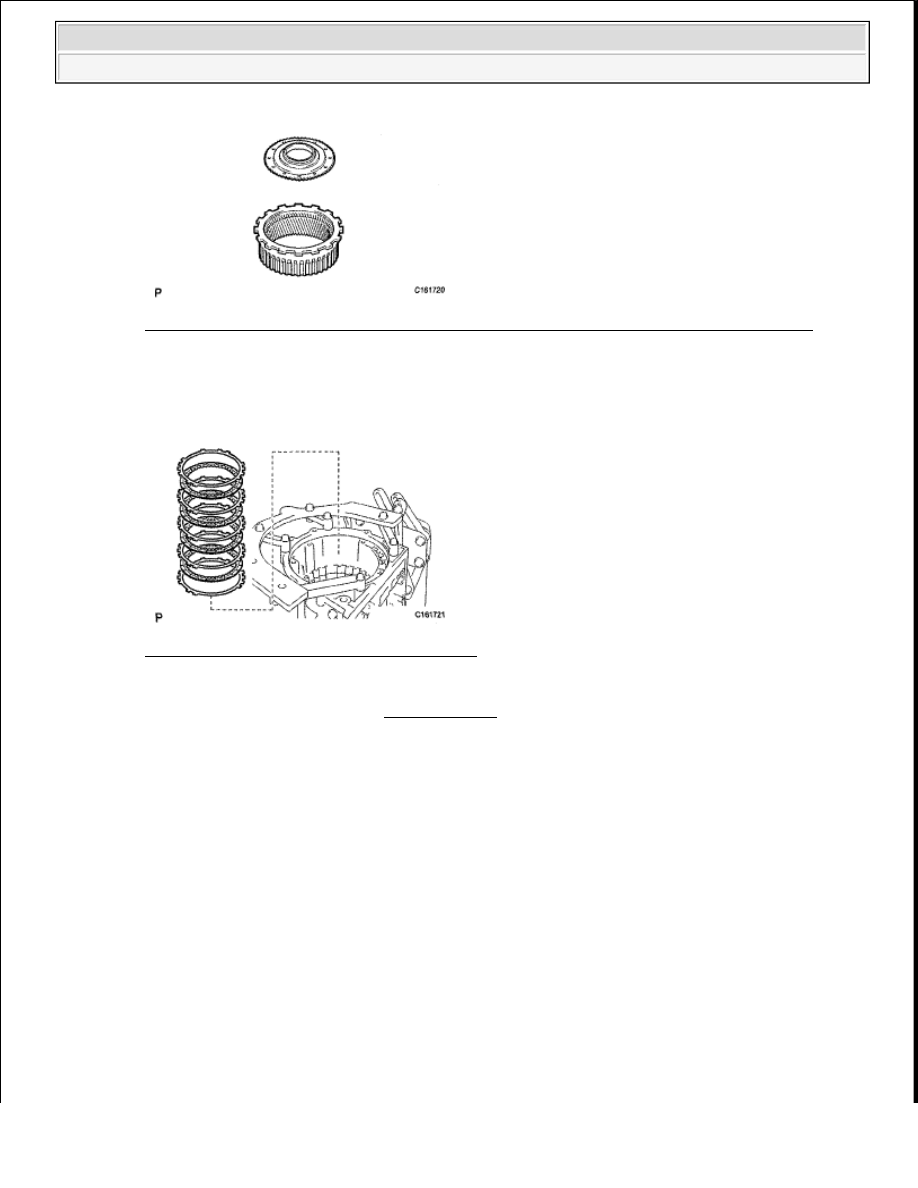

Fig. 459: Identifying Center Planetary Ring Gear & Front Planetary Ring Gear Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

74. REMOVE NO. 1 BRAKE DISC SET

a. Remove the flange, 4 discs and 4 plates from the transmission case.

Fig. 460: Identifying Flange, Discs & Plates
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

75. INSPECT NO. 1 BRAKE DISC (See INSPECTION )

76. REMOVE NO. 1 BRAKE CYLINDER WITH NO. 1 BRAKE PISTON

a. Place SST on the No. 1 brake piston return spring, and compress the return spring.

SST 09380-60010 (09381-06010, 09381-06020, 09381-06050, 09381-06060, 09381-06090, 09381-
06100, 09381-06110, 09381-06120)

b. Using a screwdriver, remove the snap ring from the transmission case.
