1. Set the spiral cable to the center position (see INSPECTION ).

2. After setting the spiral cable to the center position, rotate the spiral cable 2.5 times clockwise,

and measure the resistance as shown. Then rotate the spiral cable 5 times counterclockwise,
measure the resistance according to the U4 (uecs) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection Condition Specified Condition

J11-1 - I1-2

Always

Below 1 ohms

J11-2 - I1-1
J11-3 - I2-1
J11-4 - I2-2

J45-6 - A-10

J45-5 - A-9
J45-4 - A-8
J45-3 - A-7
J45-2 - A-6

J45-2 - P14-4
J45-1 - P14-3

J45-12 - A-5
J45-11 - A-4
J45-10 - A-3

J45-9 - A-2
J45-8 - A-1

J45-8 - P14-2
J45-7 - P14-1



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































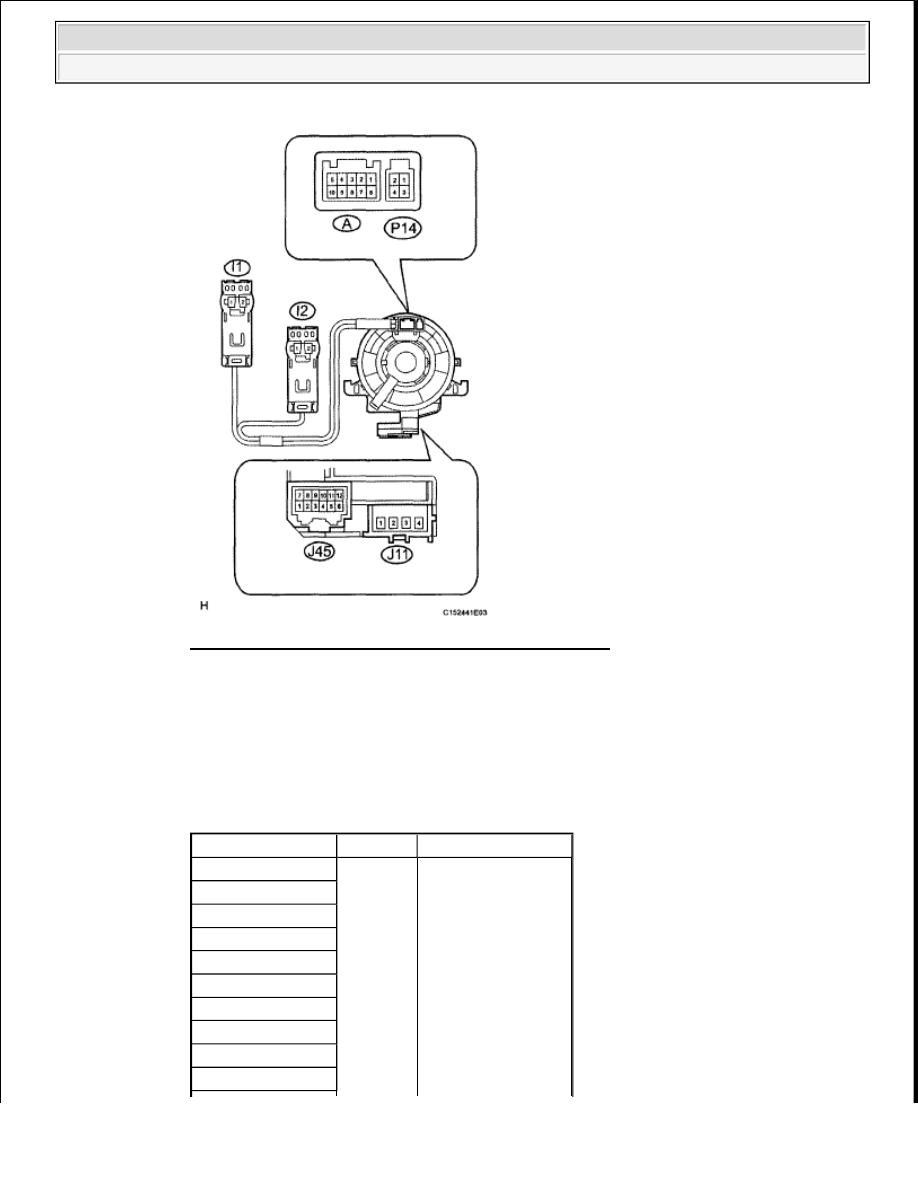

Fig. 270: Identifying Spiral Cable Connector Terminal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. After setting the spiral cable to the center position, rotate the spiral cable 2.5 times clockwise.

Then while rotating the spiral cable 5 times counterclockwise, measure the resistance
according to the U4 (uecs) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection Condition Specified Condition

J11-1 - I1-2

Always

Below 1 ohms

J11-2 - I1-1
J11-3 - I2-1
J11-4 - I2-2

J45-6 - A-10

J45-5 - A-9
J45-4 - A-8
J45-3 - A-7
J45-2 - A-6

J45-2 - P14-4



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































INSTALLATION

1. INSTALL STEERING SENSOR

a. Align the pins on the spiral cable with the installation holes on the steering sensor.

b. Attach the 6 claws and install the spiral cable to the steering sensor.

c. Check that the front wheels are facing straight ahead.

d. Set the turn signal switch to the neutral position.

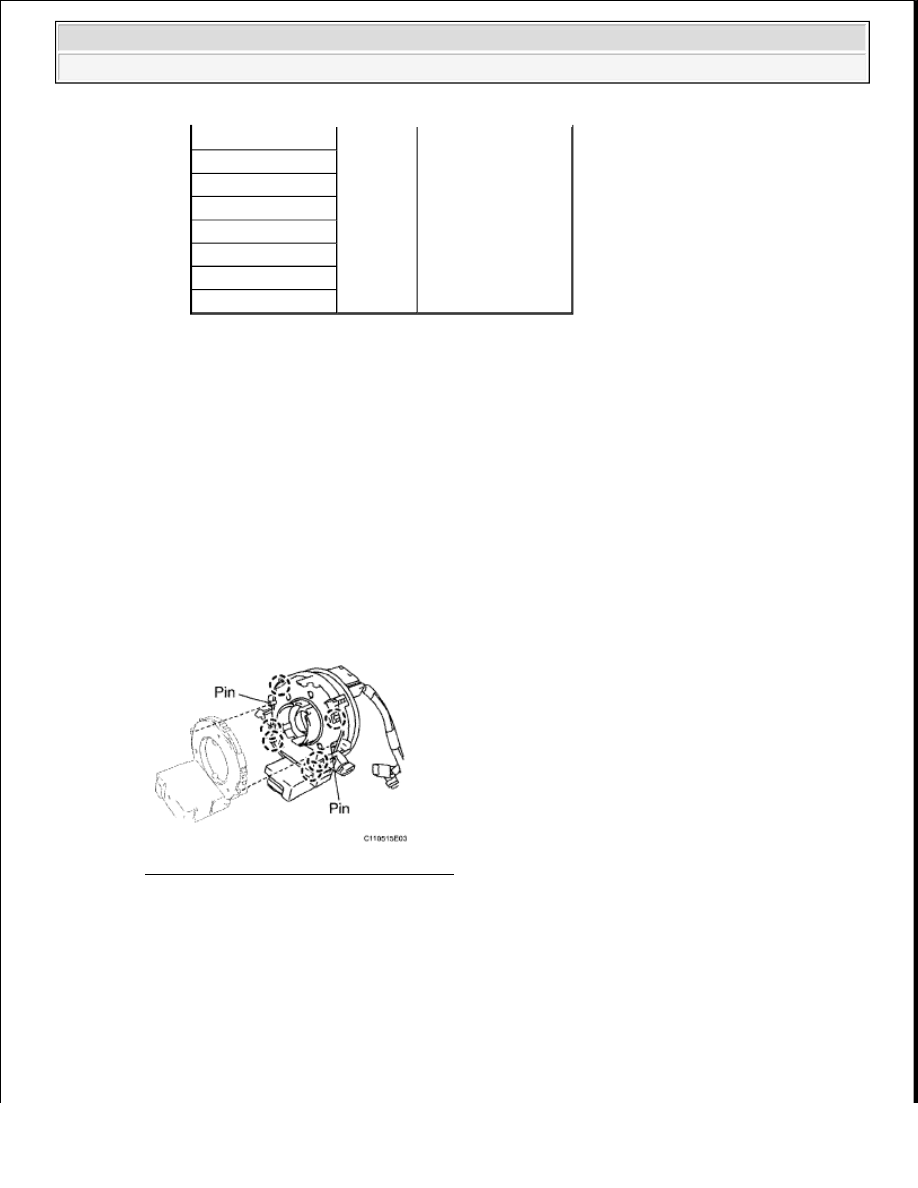

Fig. 271: Identifying Spiral Cable Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL SPIRAL CABLE

a. Attach the 3 claws and install the spiral cable with steering sensor.

J45-1 - P14-3

J45-12 - A-5
J45-11 - A-4
J45-10 - A-3

J45-9 - A-2
J45-8 - A-1

J45-8 - P14-2
J45-7 - P14-1

NOTE:

As the spiral cable may break, do not rotate the spiral cable
more than the specified amount.

NOTE:

If it is not in the neutral position, the pin of the turn signal switch may
be snapped.

NOTE:

When replacing the spiral cable with a new one, remove the lock pin
before installing the steering wheel.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































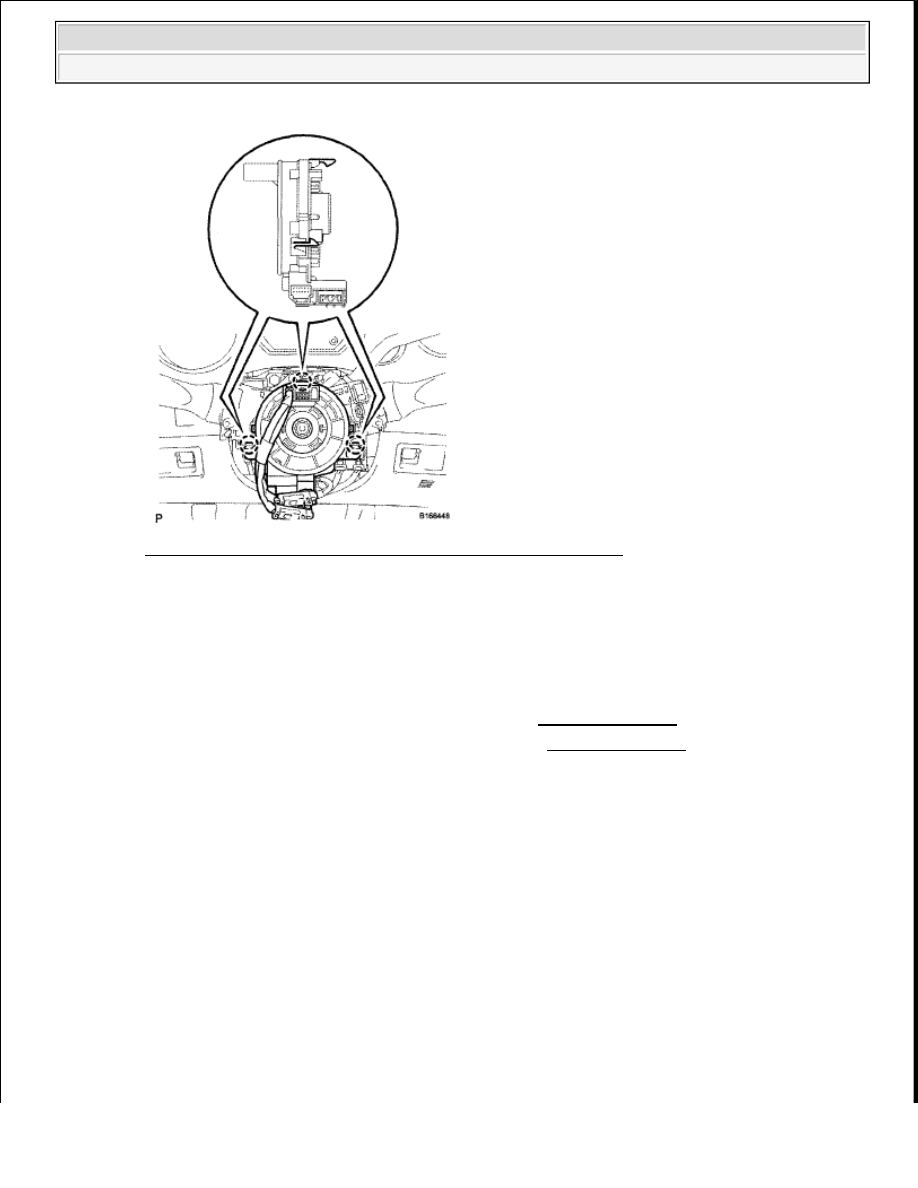

Fig. 272: Identifying Spiral Cable With Steering Sensor Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connectors to the spiral cable with steering sensor.

3. INSTALL UPPER STEERING COLUMN COVER (See INSTALLATION )

4. INSTALL LOWER STEERING COLUMN COVER (See INSTALLATION )

5. ADJUST SPIRAL CABLE

a. Check that the ignition switch is OFF.

b. Check that the battery negative (-) terminal is disconnected.

NOTE:

When handling the airbag connector, take care not to damage the
airbag wire harness.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.
