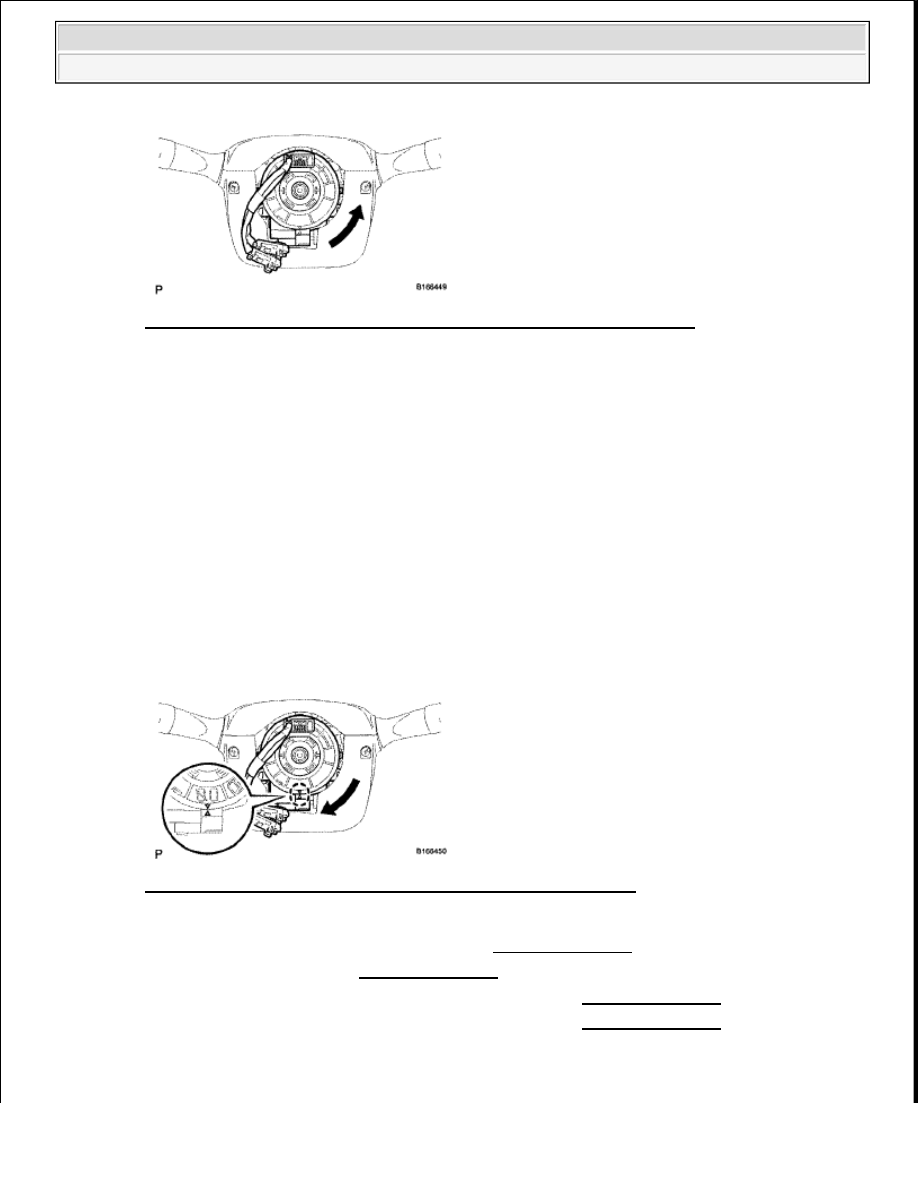

Fig. 273: Rotating Spiral Cable With Steering Sensor Counterclockwise
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Rotate the spiral cable with steering sensor counterclockwise slowly by hand until it feels firm.

d. Rotate the spiral cable with steering sensor clockwise approximately 2.5 turns to align the marks.

HINT:

The spiral cable with steering sensor will rotate approximately 2.5 turns to both the left and right
from the center.

Fig. 274: Rotating Spiral Cable With Steering Sensor Clockwise
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL STEERING WHEEL ASSEMBLY (See INSTALLATION )

7. INSTALL STEERING PAD (See INSTALLATION )

8. INSTALL LOWER NO. 3 STEERING WHEEL COVER (See INSTALLATION )

9. INSTALL LOWER NO. 2 STEERING WHEEL COVER (See INSTALLATION )

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Do not turn the spiral cable with steering sensor by the airbag wire
harness.

NOTE:

Do not turn the spiral cable with spiral sensor by the airbag wire
harness.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































11. INSPECT STEERING PAD (See INSTALLATION )

12. CHECK SRS WARNING LIGHT

a. Check the SRS warning light (see DIAGNOSIS SYSTEM ).

FRONT PASSENGER AIRBAG ASSEMBLY

COMPONENTS

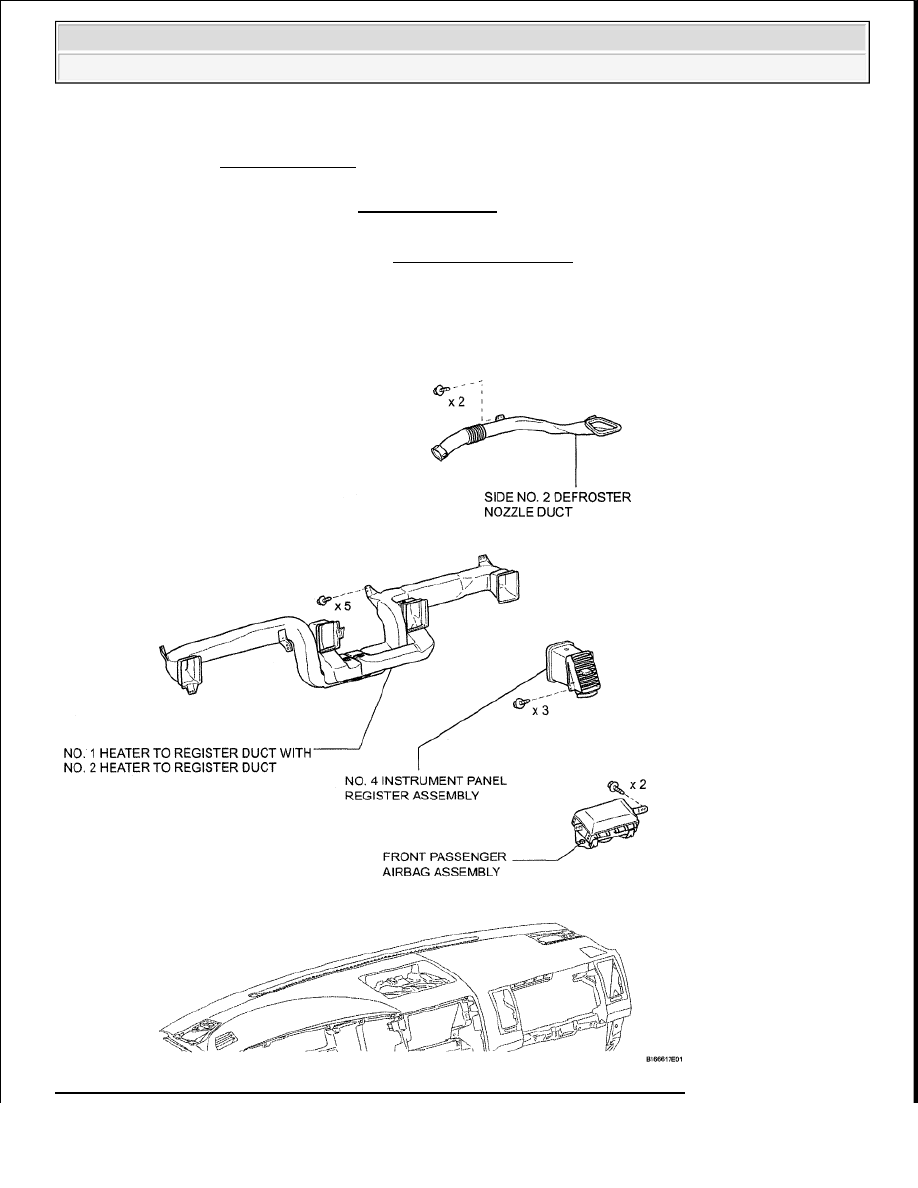

Fig. 275: Identifying Front Passenger Airbag Assembly Replacement Components

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. CHECK FRONT PASSENGER AIRBAG ASSEMBLY (VEHICLE NOT INVOLVED IN

COLLISION)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

b. With the front passenger airbag installed on the vehicle, perform a visual check. If there are any

defects as mentioned below, replace the instrument panel with a new one:

Cuts, minute cracks or marked discoloration on the instrument panel around the front passenger
airbag.

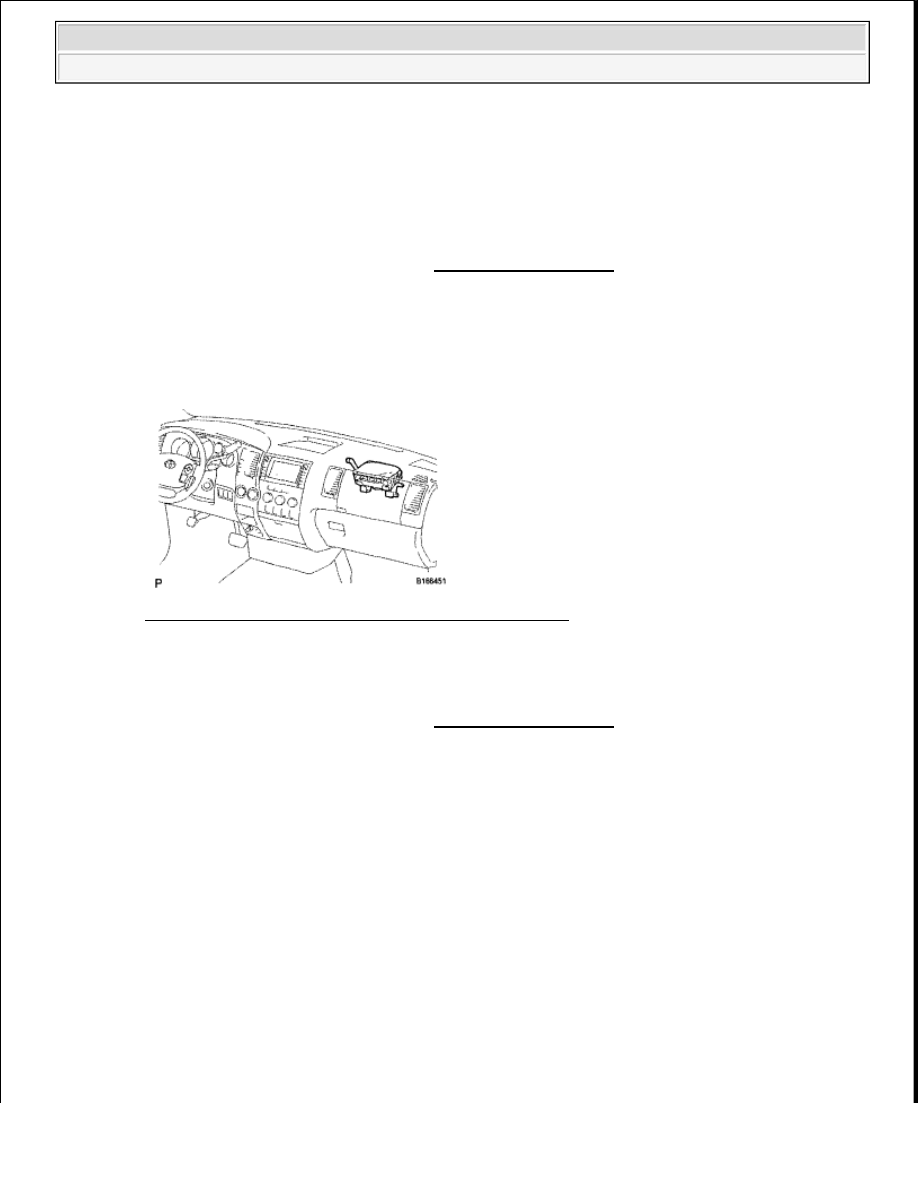

Fig. 276: Identifying Front Passenger Airbag Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CHECK FRONT PASSENGER AIRBAG ASSEMBLY (VEHICLE INVOLVED IN COLLISION

AND AIRBAG HAS NOT DEPLOYED)

a. Perform a diagnostic system check (see DIAGNOSIS SYSTEM ).

b. With the front passenger airbag removed from the vehicle, perform a visual check. If there are any

defects as mentioned below, replace the front passenger airbag, instrument panel or instrument
panel reinforcement with a new one:



Cuts, minute cracks or marked discoloration on the front passenger airbag.



Cracks or other damage to the connectors.



Deformation or cracks on the instrument panel or instrument panel reinforcement.

CAUTION: For removal and installation procedures of the front passenger

airbag, be sure to follow the correct procedure.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































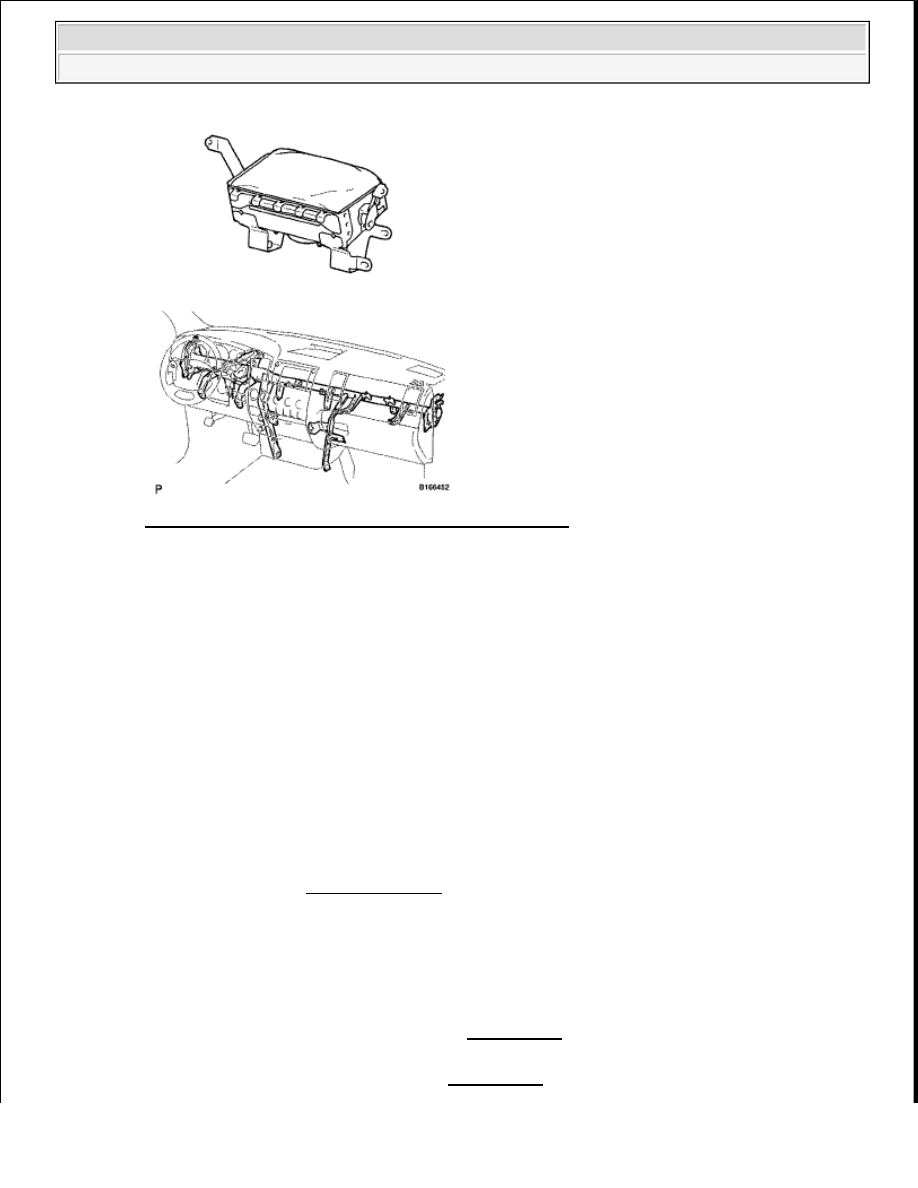

Fig. 277: Identifying Front Passenger Airbag Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE INSTRUMENT PANEL SUB-ASSEMBLY

HINT:



Refer to the procedures up to "REMOVE INSTRUMENT PANEL SAFETY PAD SUB-
ASSEMBLY" (for Column Shift Type) (see REMOVAL ).



Refer to the procedures up to "REMOVE INSTRUMENT PANEL SAFETY PAD SUB-
ASSEMBLY" (for Floor Shift Type) (see REMOVAL ).

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).
