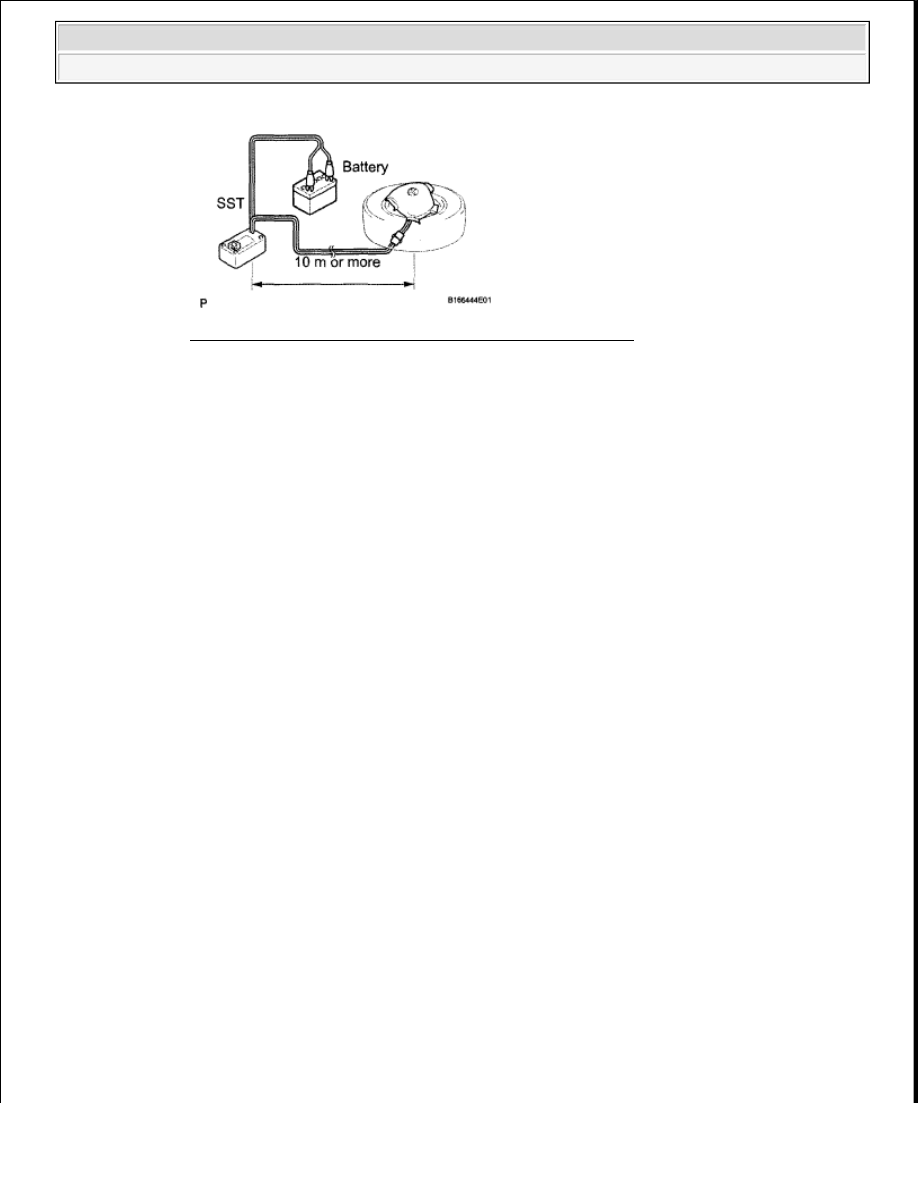

Fig. 259: Identifying Distance Between Disc Wheel & SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Cover the steering pad with a cardboard box or tires.

1. Covering method using a cardboard box: Cover the steering pad with the cardboard box and

place the weights on the cardboard box in 4 places with at least 190 N (19 kgf, 41.9 lbf).

Cardboard box size:

Must exceed the following dimensions

X:

460 mm (1.51 ft.)

Y:

650 mm (2.13 ft.)

NOTE:



When the dimension Y of the cardboard box exceeds the
diameter of the disc wheel with tire which the steering pad
is tied to, X should be the following size. X = 460 mm (18.1
in.) + width of tire.



If a cardboard box which is smaller than the specified size
is used, the cardboard box will be broken by the shock
from the airbag deployment.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































2. Covering method using tires:

Place at least 3 tires without disc wheels on the tire with disc wheel which the steering pad is
tied to. Place the tire with disc wheel on them.

Tire size:

Must exceed the following dimensions

Tires

Width: 185 mm (7.28 in.)

Inner diameter:

360 mm (1.18 ft.)

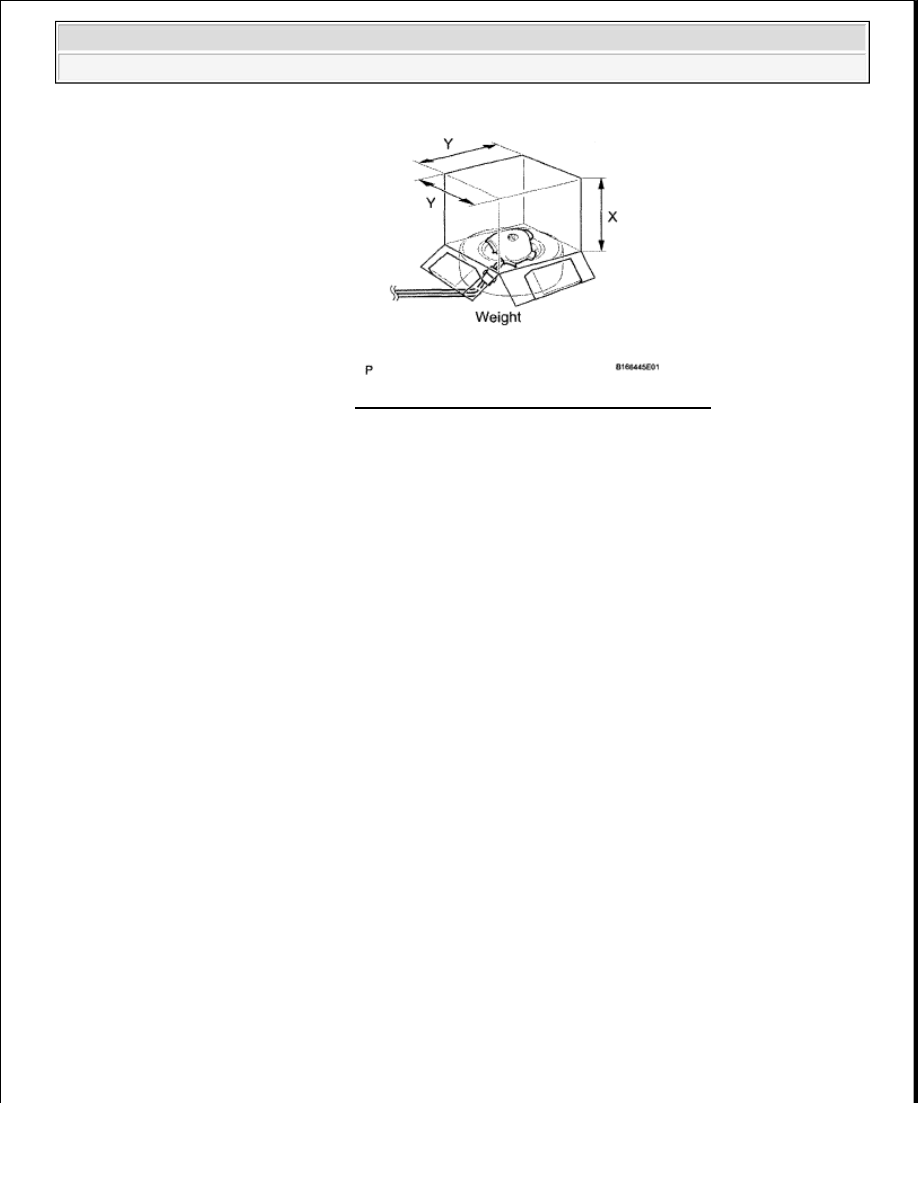

Fig. 260: Identifying Cardboard Box Sizes
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: Do not use tires with disc wheels except on the top and

bottom.

NOTE:



As the tires may be damaged by the airbag deployment,
use a tire that you are planning to throw away.



Do not place SST connector under the tire because it could
be damaged.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































3. Tie the tires together with 2 wire harnesses.

Fig. 262: Tying Tires
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Deploy the airbag.

1. Connect the red clip of SST to the battery positive (+) terminal and the black clip of SST to

the battery negative (-) terminal.

2. Check that no one is within a 10 m (32.8 ft.) radius of the disc wheel which the steering pad

is tied to.

3. Press SST activation switch and deploy the airbag.

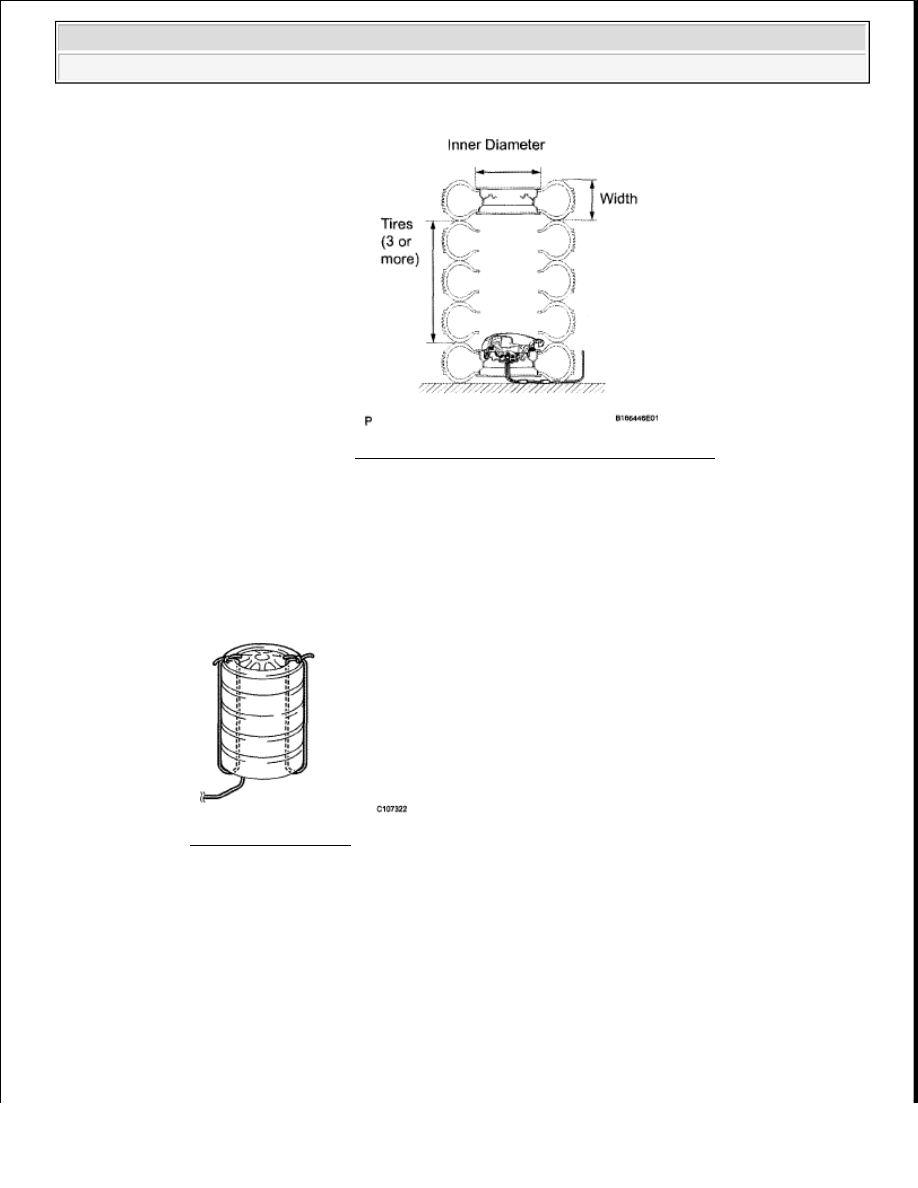

Fig. 261: Identifying Tire Covering Method
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

CAUTION: Make sure that the wire harnesses are tight. Looseness in

the wire harnesses results in the tires coming free due to
the shock when the airbag is deployed.

CAUTION: When deploying the airbag, make sure that no one is near

the tire.



2009 Toyota Tundra

2009 RESTRAINTS Supplemental Restraint System - Tundra































HINT:

The airbag is deployed as the LED of SST activation switch comes on.

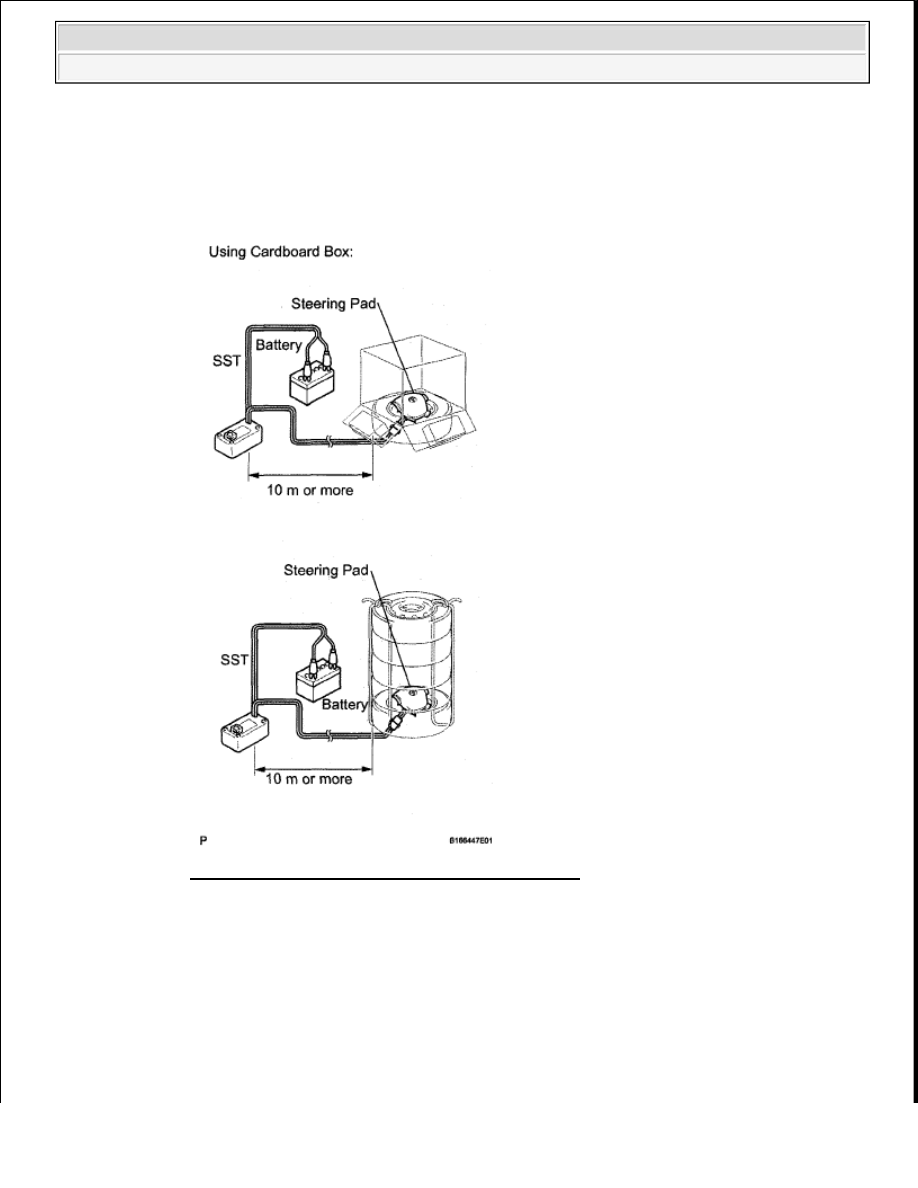

Fig. 263: Identifying Distance Between Tire & SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Dispose of the steering pad.

CAUTION:



The steering pad becomes extremely hot when the airbag
is deployed, so do not touch it for at least 30 minutes after
deployment.



Use gloves and safety glasses when handling a steering
pad with a deployed airbag.
