Fig. 176: Identifying Belt Sensor Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the nut and bolt, and then remove the outer belt.

INSTALLATION

1. INSTALL CENTER REAR SEAT OUTER BELT ASSEMBLY

a. Install the outer belt with the bolt and nut.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

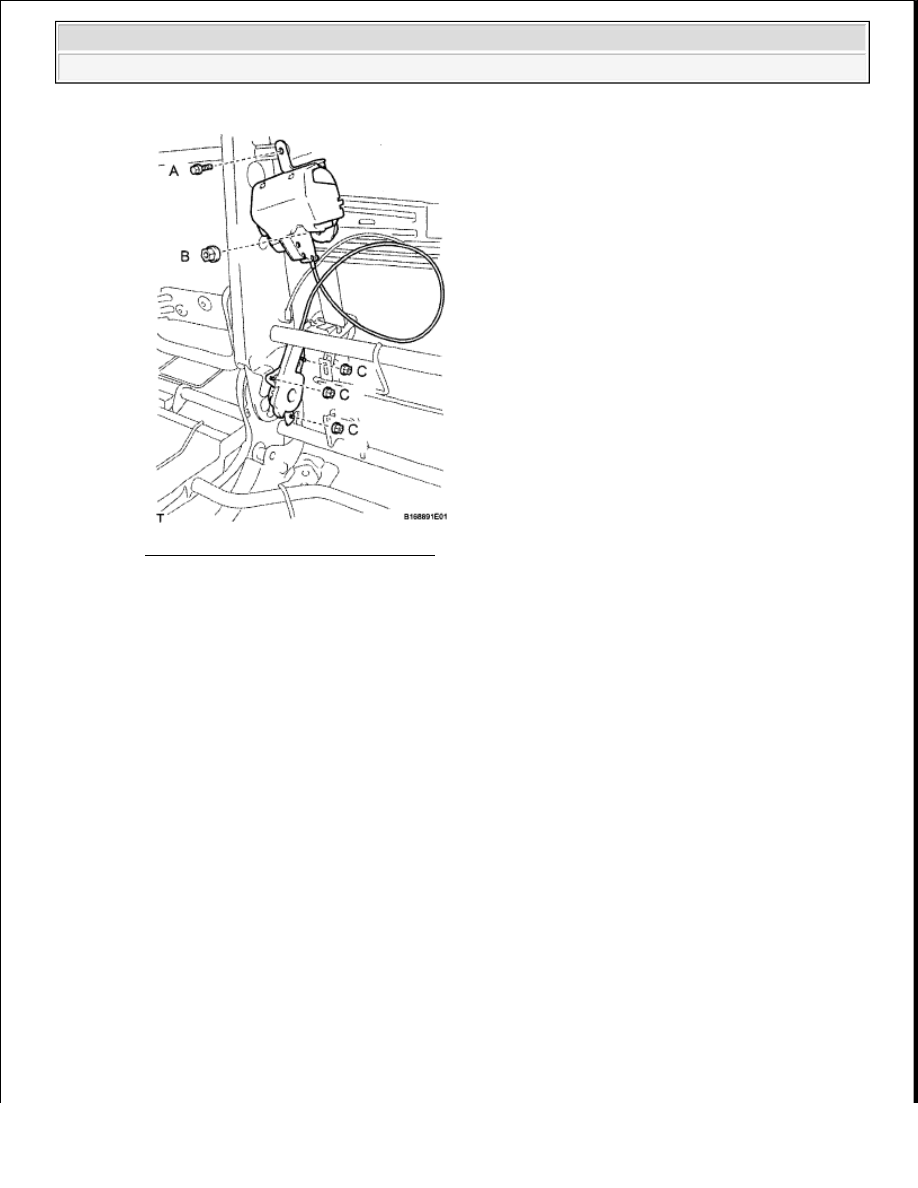

Fig. 177: Identifying Belt Sensor Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

First install the bolt A, and then install the nut B.

Torque:

for bolt A 9.0 N*m (92 kgf*cm, 80 in.*lbf)

for nut B 42 N*m (428 kgf*cm, 31 ft.*lbf)

b. Install the belt sensor with the 3 nuts.

Torque: for nut C 6.0 N*m (61 kgf*cm, 53 ft.*lbf)

2. INSTALL REAR SEAT SHOULDER BELT HOLE COVER

a. Install the seat belt as shown in the illustration.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

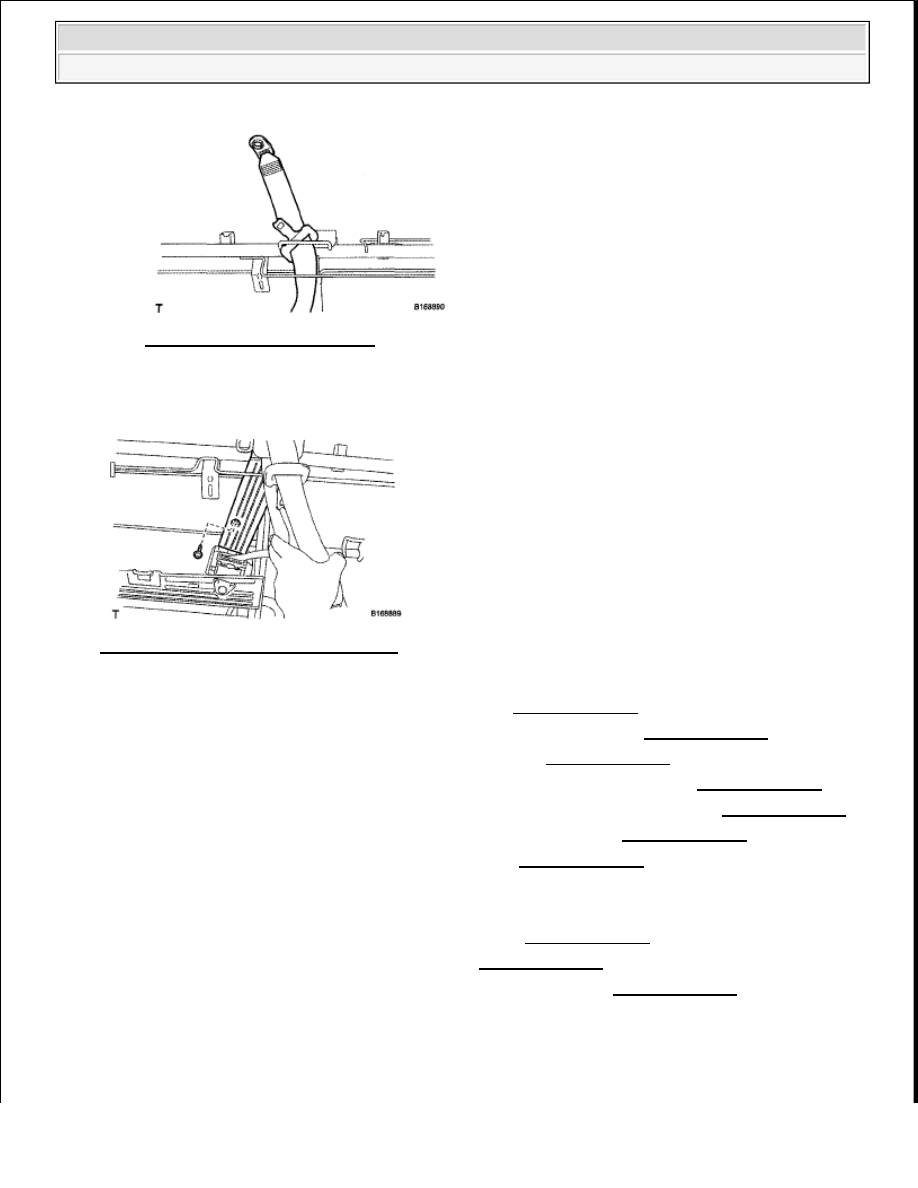

Fig. 178: Identifying Seat Belt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the cover with the screw.

Fig. 179: Identifying Cover And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL REAR SEATBACK HINGE COVER (See REASSEMBLY )

4. INSTALL CENTER RECLINING ADJUSTER INSIDE COVER (See REASSEMBLY )

5. INSTALL REAR SEATBACK COVER WITH PAD (See REASSEMBLY )

6. INSTALL LOWER REAR SEATBACK COVER SUB-ASSEMBLY LH (See REASSEMBLY )

7. INSTALL REAR SEAT LOCK CONTROL LEVER SUB-ASSEMBLY LH (See REASSEMBLY )

8. INSTALL REAR SEATBACK LOCK STRIKER COVER LH (See REASSEMBLY )

9. INSTALL REAR SEAT HEADREST SUPPORT (See REASSEMBLY )

10. INSTALL CENTER REAR SEAT HEADREST ASSEMBLY

11. INSTALL REAR SEAT HEADREST ASSEMBLY LH

12. INSTALL REAR SEAT ARMREST ASSEMBLY (See REASSEMBLY )

13. INSTALL REAR SEATBACK BOARD LH (See REASSEMBLY )

14. INSTALL REAR SEAT CUSHION COVER WITH PAD LH (See REASSEMBLY )

15. CONNECT REAR CENTER SEAT OUTER BELT ASSEMBLY

a. Connect the seat belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































HINT:

The rear No. 1 seat inner belt is fixed with the same bolt as the rear center seat outer belt's anchor.
Therefore, connect it when installing the rear No. 1 seat inner belt.

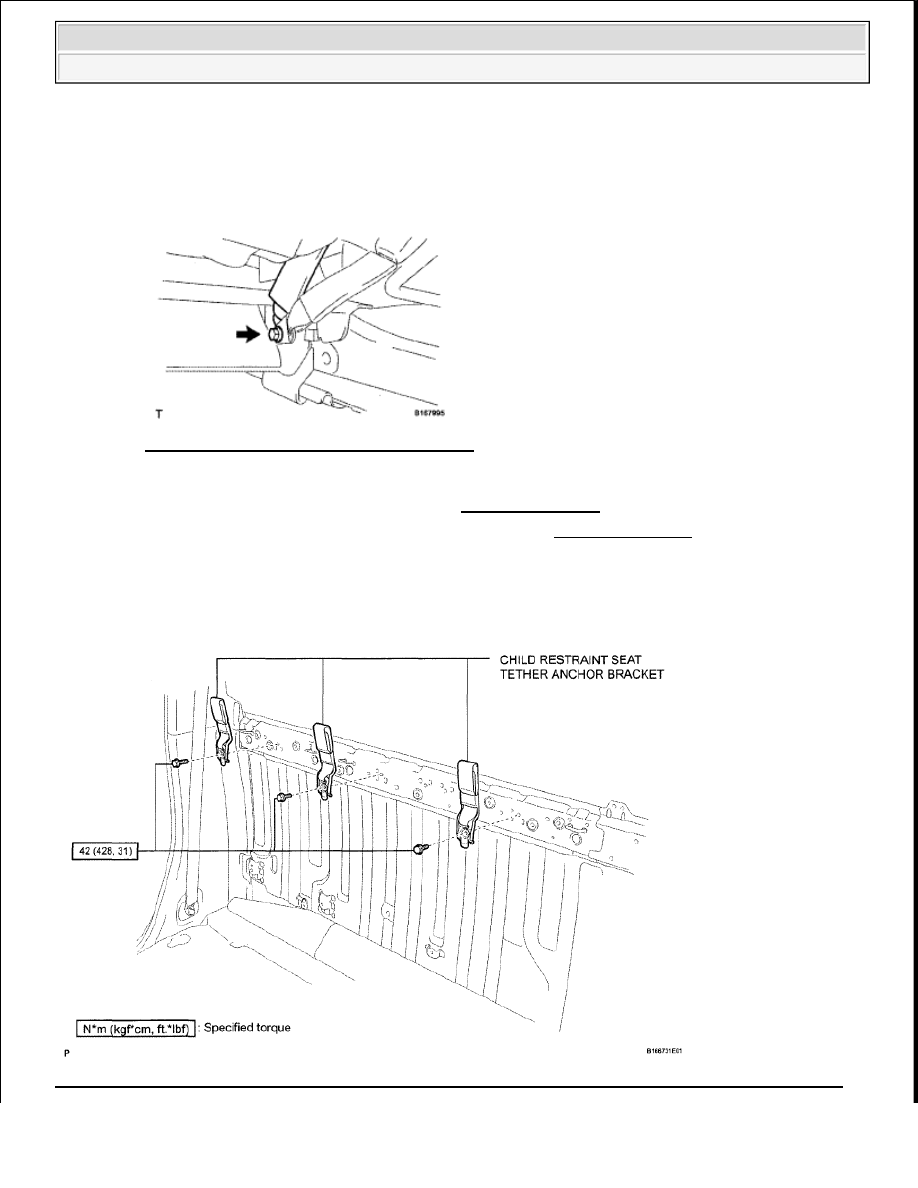

Fig. 180: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL REAR SEAT ASSEMBLY LH (See INSTALLATION )

17. CONNECT REAR SEAT INNER BELT ASSEMBLY (see INSTALLATION )

CHILD RESTRAINT SEAT ANCHOR BRACKET (FOR DOUBLE CAB)

COMPONENTS

Fig. 181: Identifying Child Restraint Seat Anchor Bracket (For Double Cab) Components And Torque



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
