Toyota Tundra. Manual - part 2554

Specification (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE REAR SEAT ASSEMBLY

a. Remove the rear seat (see REMOVAL ).

2. REMOVE CHILD RESTRAINT SEAT TETHER ANCHOR BRACKET

a. Remove the 3 bolts and 3 anchor brackets.

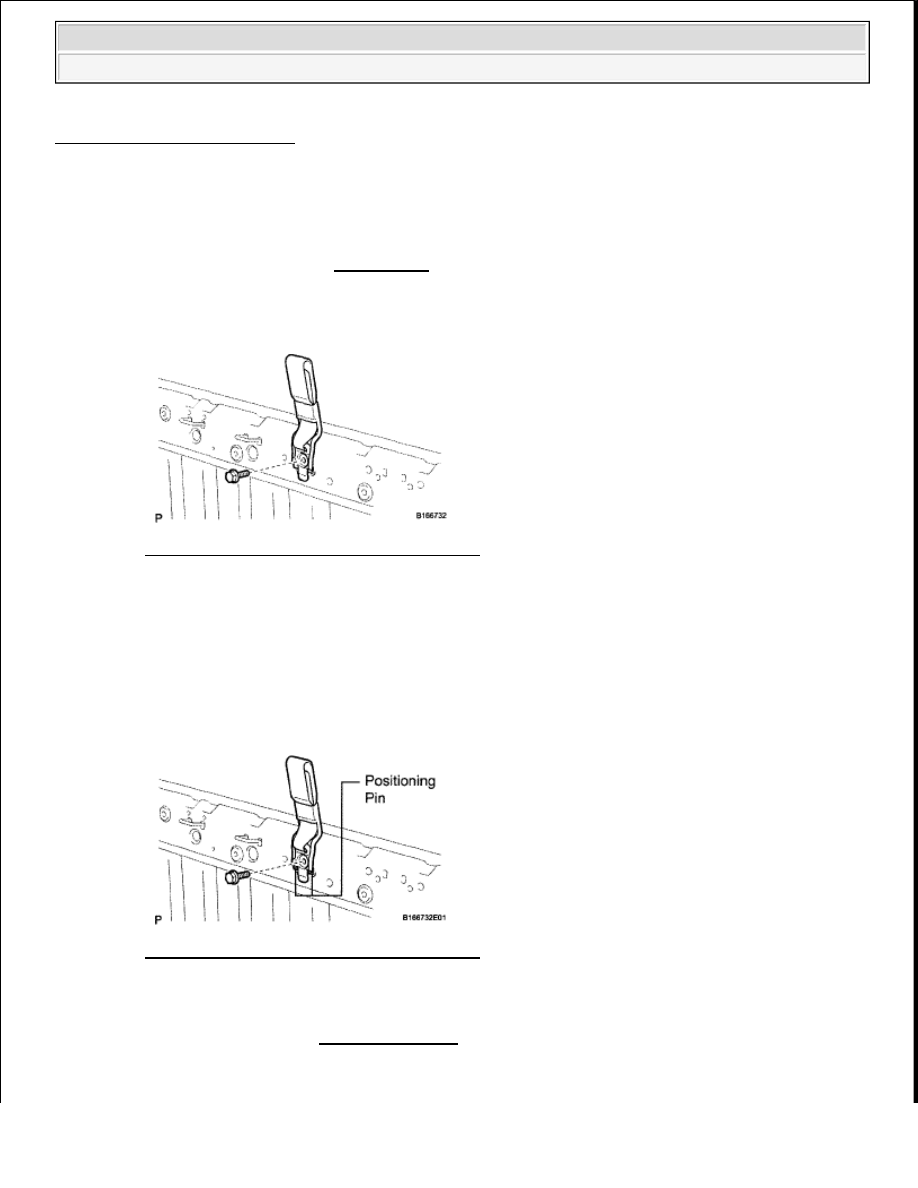

Fig. 182: Identifying Anchor Brackets Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL CHILD RESTRAINT SEAT TETHER ANCHOR BRACKET

a. Align the holes with the positioning pins and install the 3 anchor brackets with the 3 bolts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 183: Identifying Anchor Brackets Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR SEAT ASSEMBLY

a. Install the rear seat (see INSTALLATION ).

CHILD RESTRAINT SEAT ANCHOR BRACKET (FOR REGULAR CAB)



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































COMPONENTS

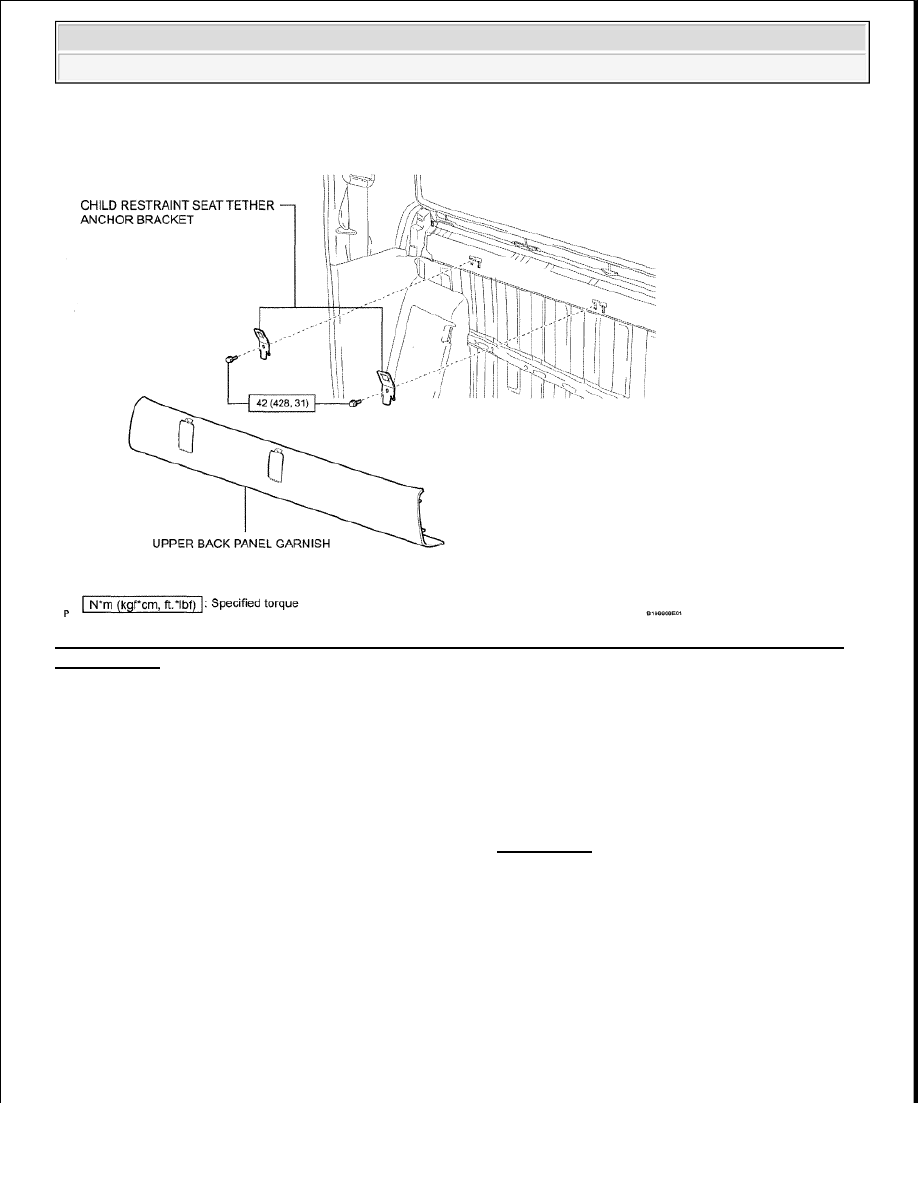

Fig. 184: Identifying Child Restraint Seat Anchor Bracket Components And Torque Specification (For
Regular Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:

Move the seat to the foremost position before performing this procedure.

1. REMOVE UPPER BACK PANEL GARNISH (See REMOVAL )

2. REMOVE CHILD RESTRAINT SEAT TETHER ANCHOR BRACKET

a. Remove the 2 bolts and 2 anchor brackets.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































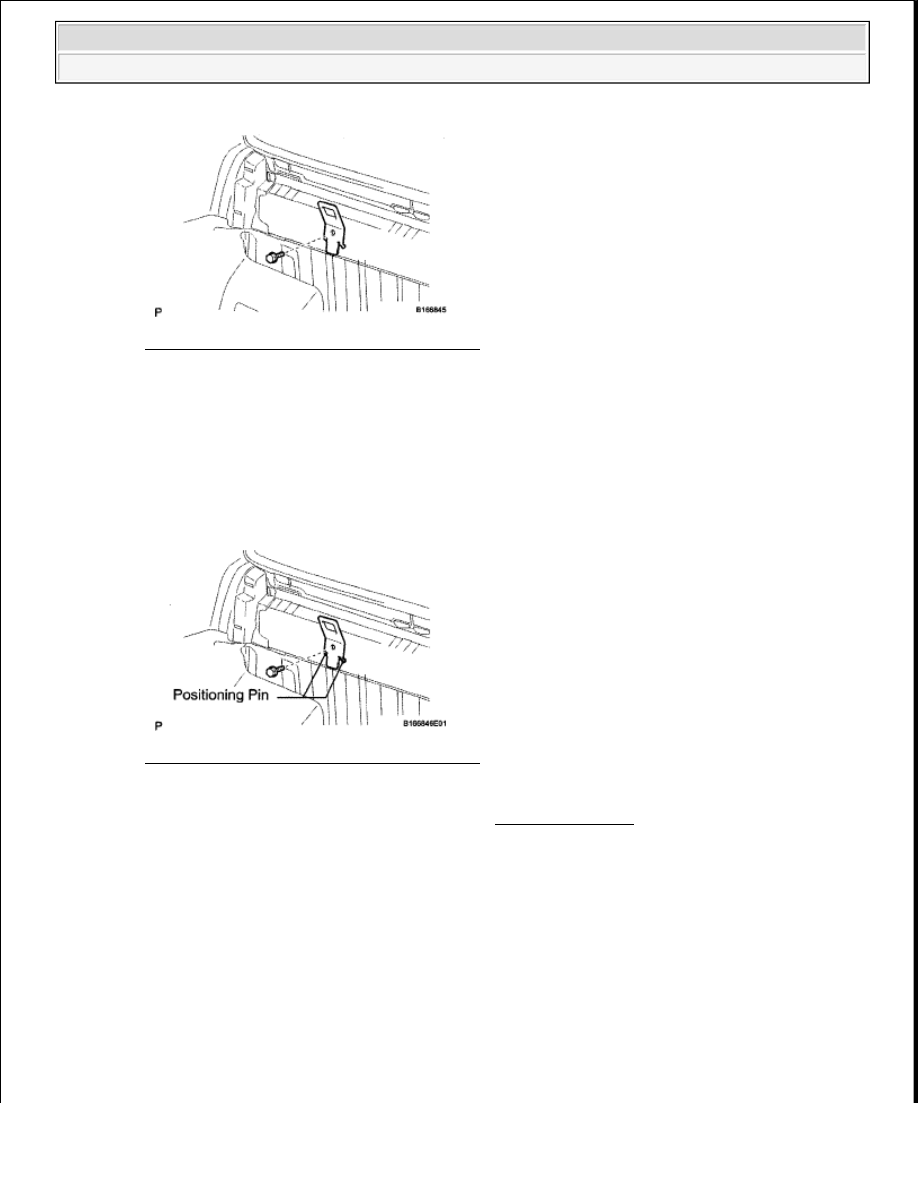

Fig. 185: Identifying Anchor Brackets Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL CHILD RESTRAINT SEAT TETHER ANCHOR BRACKET

a. Align the holes with the positioning pins and install the 2 anchor brackets with the 2 bolts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 186: Identifying Anchor Brackets Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL UPPER BACK PANEL GARNISH (See INSTALLATION )



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































2009 RESTRAINTS

Supplemental Restraint System - Tundra

AIRBAG SYSTEM

PRECAUTION

CAUTION:



The vehicle is equipped with a Supplemental Restraint System (SRS),
which consists of a steering pad, front passenger airbag, curtain
shield airbag, front seat side airbag, seat belt pretensioner, center
airbag sensor, front airbag sensor, side airbag sensor, door side
airbag sensor, occupant classification ECU and seat position airbag
sensor. Failure to carry out service procedures in the correct
sequence could cause SRS parts to unexpectedly deploy and
possibly lead to serious injuries. Furthermore, if a mistake is made
when servicing SRS parts, they may fail to operate when required.
Before performing servicing (including installation/removal,
inspection and replacement of parts), be sure to read the following
precautions.



Before starting work, wait at least 90 seconds after the ignition
switch is turned OFF and after the cable of the negative (-) battery
terminal is disconnected. (SRS parts are equipped with a backup
power source. If work is started within 90 seconds of turning the
ignition switch OFF and disconnecting the cable from the negative (-)
battery terminal, SRS parts may deploy.)



Do not expose SRS parts directly to hot air or flames.



Be sure to perform the initialization of the occupant classification
ECU if any of the following conditions occur. If the initialization is not
performed, the SRS may not operate properly.

a. The occupant classification ECU is replaced.

b. Accessories (seatback tray, seat cover, etc.) are installed onto

the vehicle.

c. The passenger seat is removed from the vehicle, and then

reinstalled or replaced.

d. The passenger airbag ON/OFF indicator light (OFF) comes on

when the passenger seat is not occupied.

e. The vehicle is brought to the workshop for repair due to an

accident or collision.

NOTE:



Malfunction symptoms of SRS parts are difficult to confirm. DTCs are the
most important source of information when troubleshooting. During
troubleshooting, always confirm DTCs before disconnecting the cable
from the negative (-) battery terminal.
