Toyota Tundra. Manual - part 2551

Fig. 164: Identifying Outer Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE SEAT BELT BRACKET

a. Remove the 2 bolts and bracket.

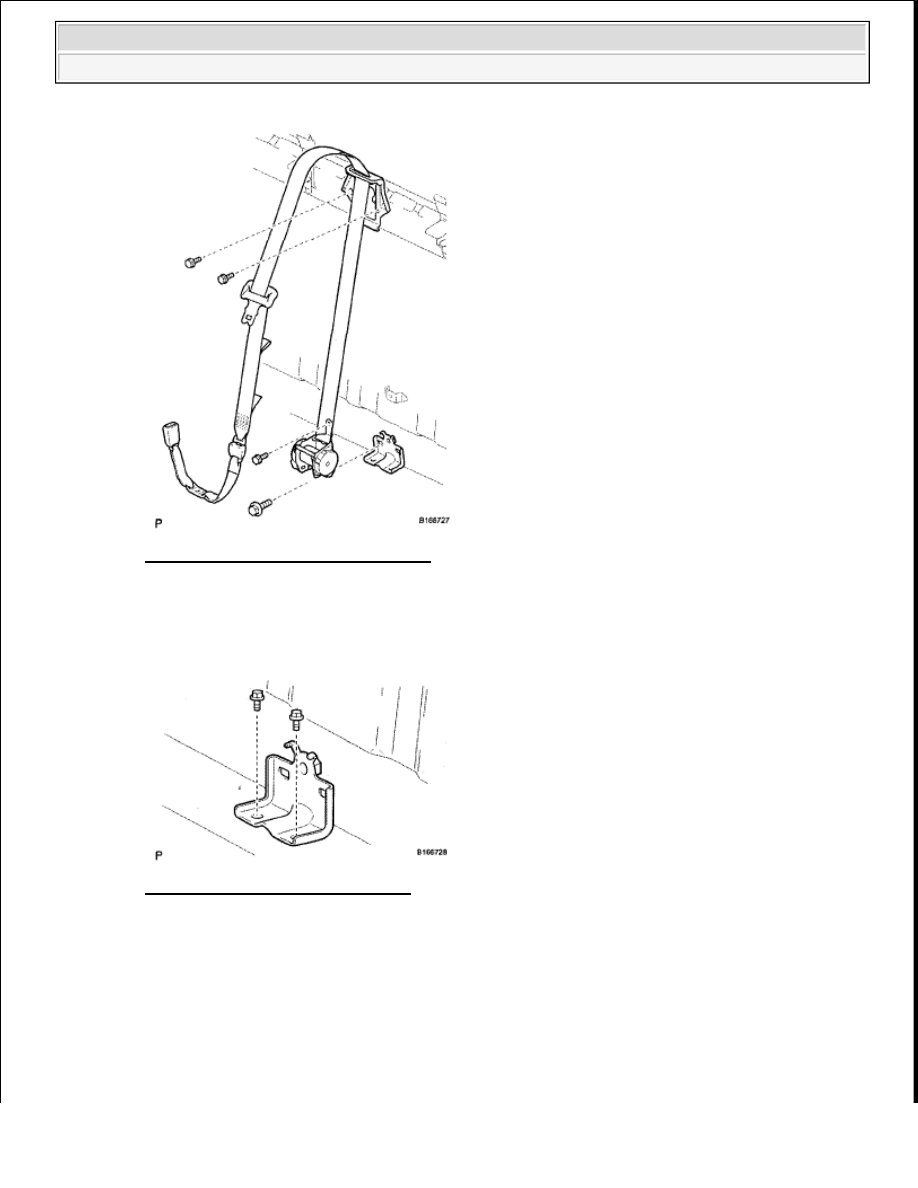

Fig. 165: Identifying Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT CENTER REAR SEAT OUTER BELT ASSEMBLY

a. Check the ELR.

1. When the inclination of the retractor is 15° or less, check that the belt can be pulled from the

retractor. When the inclination of the retractor is over 45°, check that the belt locks. If the
operation is not as specified, replace the seat belt assembly.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

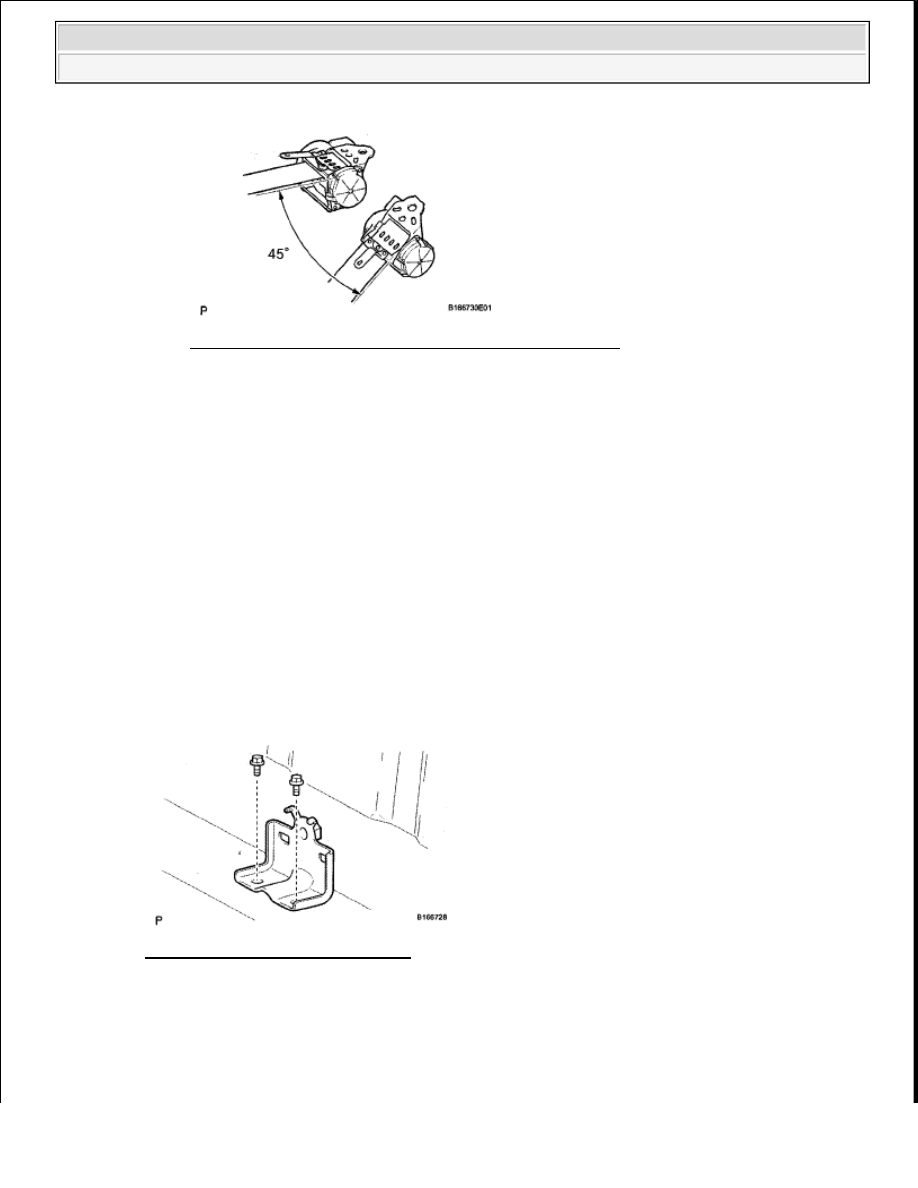

Fig. 166: Identifying Center Rear Seat Outer Belt Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Check the fastening function of the child restraint system.

1. When the belt is pulled out fully, the belt should automatically start to retract.

2. After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

INSTALLATION

1. INSTALL SEAT BELT BRACKET

a. Install the bracket with the 2 bolts.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 167: Identifying Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CENTER REAR SEAT OUTER BELT ASSEMBLY

a. Align the vehicle's claws with the seat belt retractor positioning holes.

b. Install the retractor with the 2 bolts.

NOTE:

The check should be performed with the outer belt installed.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

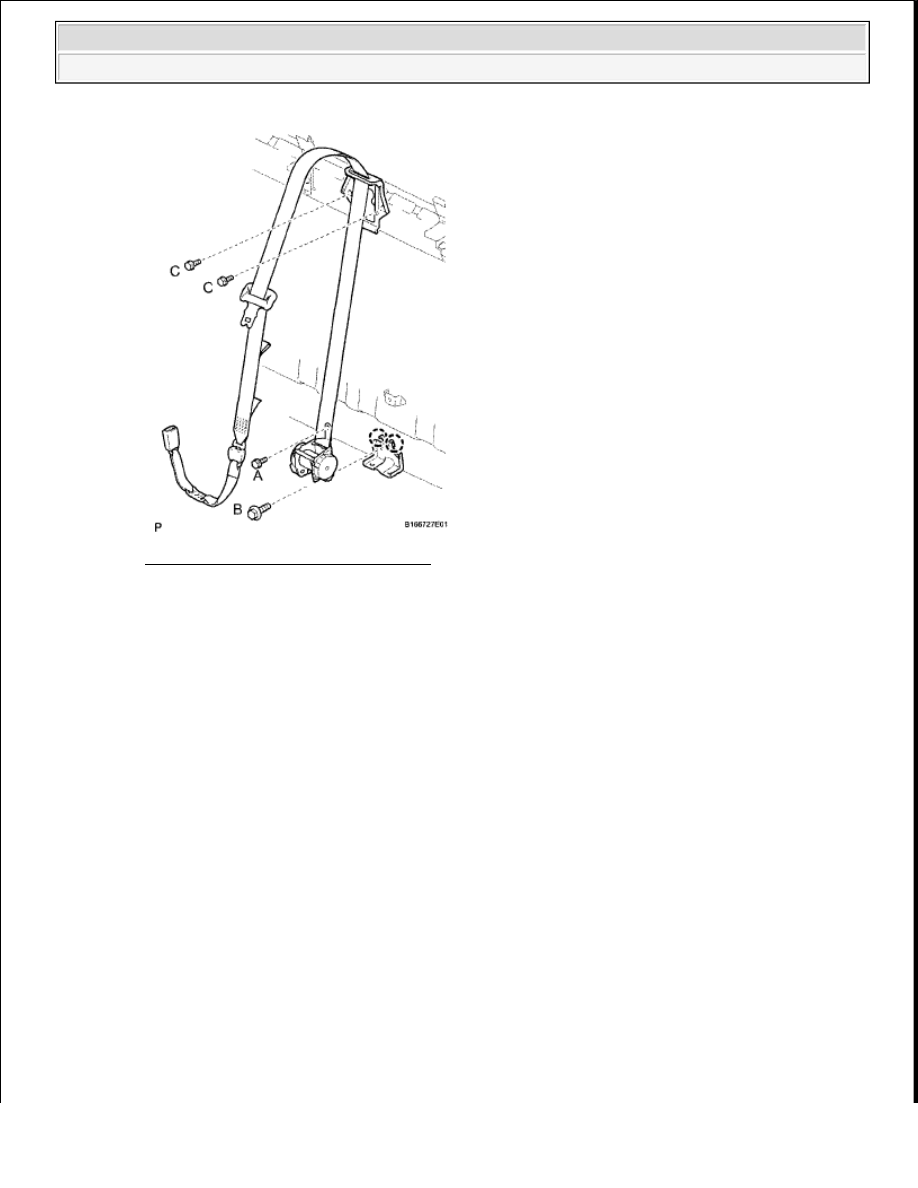

Fig. 168: Identifying Outer Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A 7.5 N*m (76 kgf*cm, 66 in.*lbf)

for bolt B 42 N*m (428 kgf*cm, 31 ft.*lbf)

c. Install the seat belt with the 2 bolts.

Torque: for bolt C 42 N*m (428 kgf*cm, 31 ft.*lbf)

3. INSTALL REAR SEAT BELT RETRACTOR COVER

a. Attach the 2 claws and 2 clips to install the cover.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

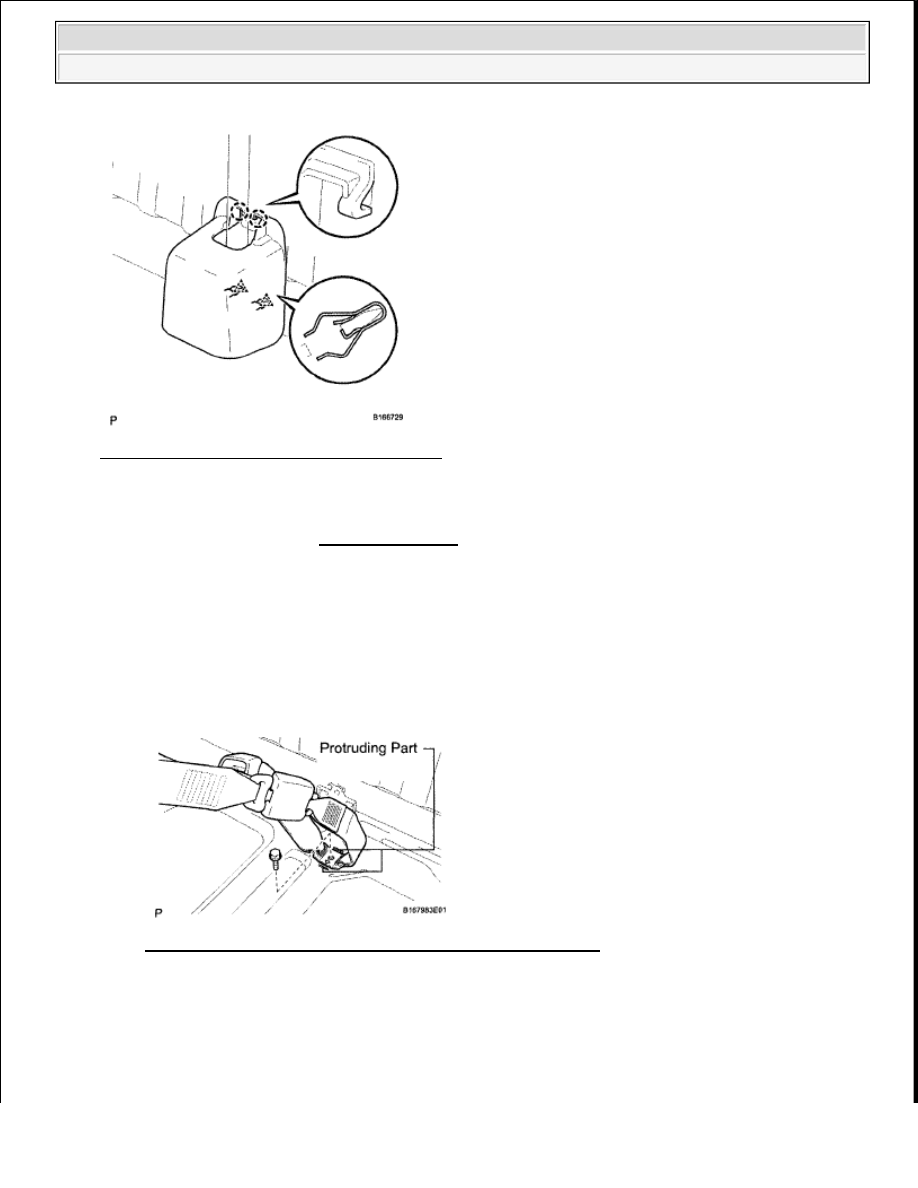

Fig. 169: Identifying Cover Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL REAR SEAT ASSEMBLY

a. Install the rear seat (see INSTALLATION ).

5. CONNECT CENTER REAR SEAT OUTER BELT ASSEMBLY

a. Connect the rear seat center seat outer belt with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 170: Identifying Rear Seat Center Seat Outer Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REAR CENTER SEAT OUTER BELT ASSEMBLY (FOR CREWMAX)

COMPONENTS

NOTE:

Do not overlap the anchor part of the seat belt and protruding parts
of the vehicle body.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
