Toyota Tundra. Manual - part 2550

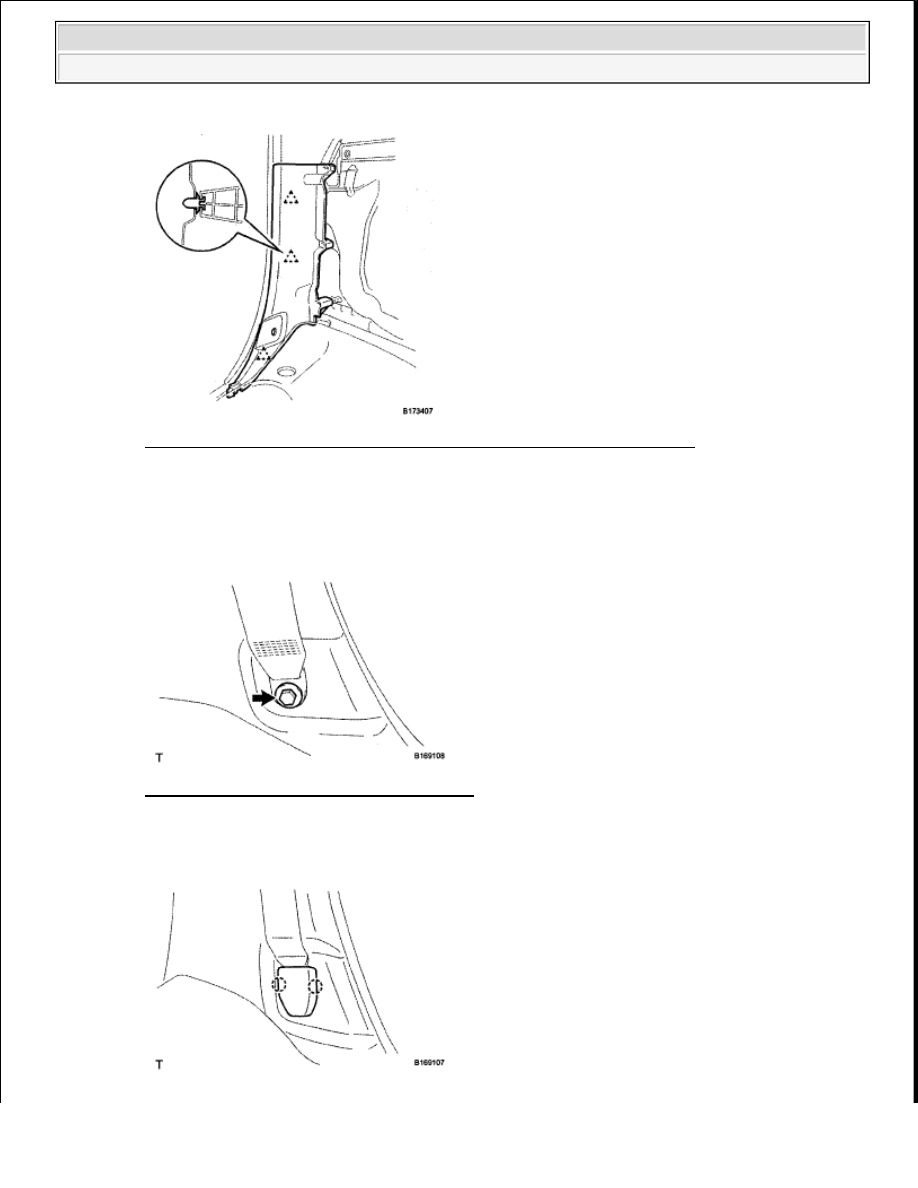

Fig. 158: Identifying Lower Quarter Trim Panel Lower Clips - RH Side
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the seat belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

Fig. 159: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Attach the 2 claws to install the cover.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Fig. 160: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL REAR DOOR SCUFF PLATE (See INSTALLATION )

6. INSTALL BACK PANEL TRIM LH (See INSTALLATION )

7. INSTALL BACK PANEL TRIM RH (See INSTALLATION )

8. INSTALL REAR SEAT ASSEMBLY

a. Install the rear seat (see INSTALLATION ).

REAR CENTER SEAT OUTER BELT ASSEMBLY (FOR DOUBLE CAB)

COMPONENTS



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

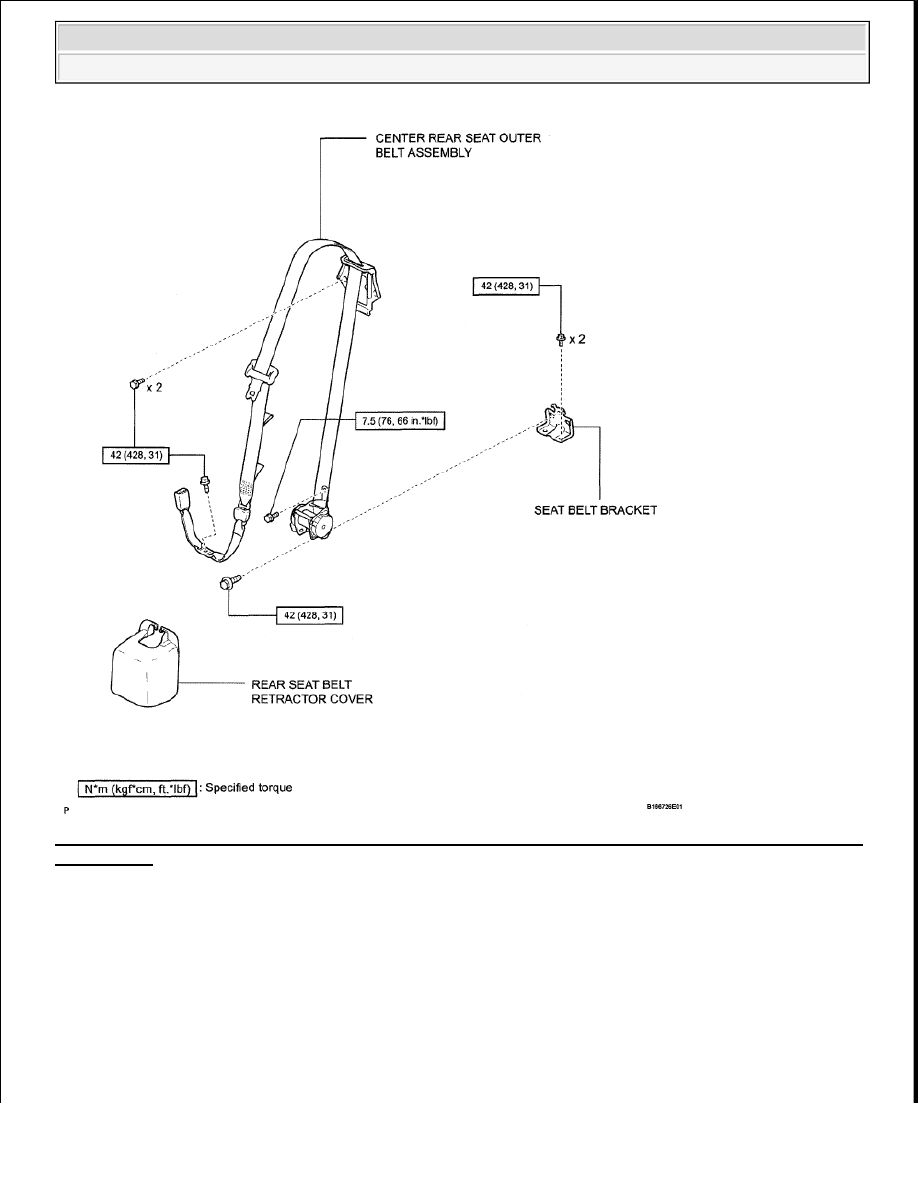

Fig. 161: Identifying Rear Center Seat Outer Belt Assembly Components And Torque Specifications (For
Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CENTER REAR SEAT OUTER BELT ASSEMBLY

a. Remove the bolt and disconnect the outer belt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

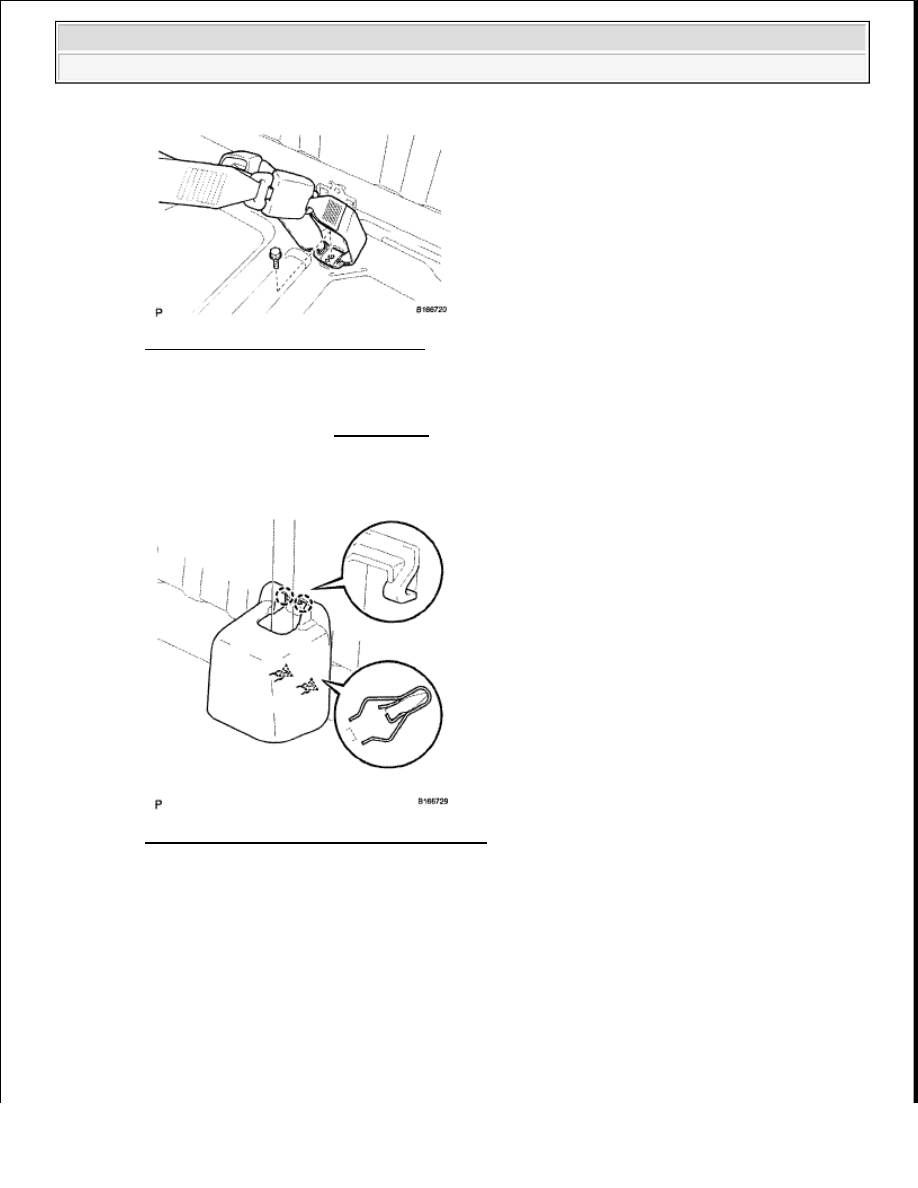

Fig. 162: Identifying Outer Belt Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE REAR SEAT ASSEMBLY

a. Remove the rear seat (see REMOVAL ).

3. REMOVE REAR SEAT BELT RETRACTOR COVER

a. Detach the 2 claws and 2 clips, and remove the cover.

Fig. 163: Identifying Cover Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE CENTER REAR SEAT OUTER BELT ASSEMBLY

a. Remove the 4 bolts and outer belt.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
