b. Install the seat belt with the 2 bolts.

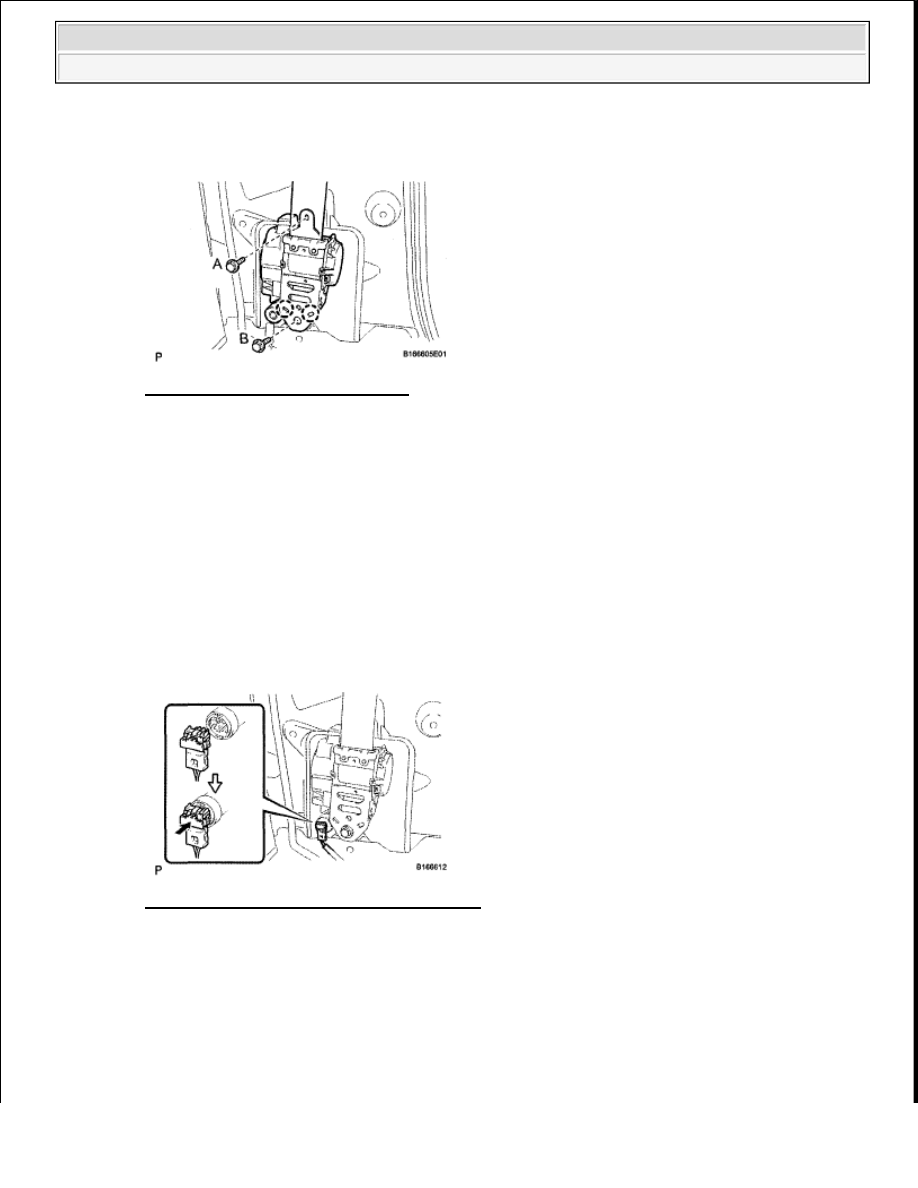

Fig. 85: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

First install bolt A, and then install bolt B.

Torque:

for bolt A 7.5 N*m (76 kgf*cm, 66 in.*lbf)

for bolt B 43 N*m (428 kgf*cm, 31 ft.*lbf)

c. Connect the pretensioner connector as shown in the illustration.

Fig. 86: Identifying Pretensioner Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Insert the bolt and extension of the anti-rotation device through the quarter trim panel hole into the

vehicle body.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































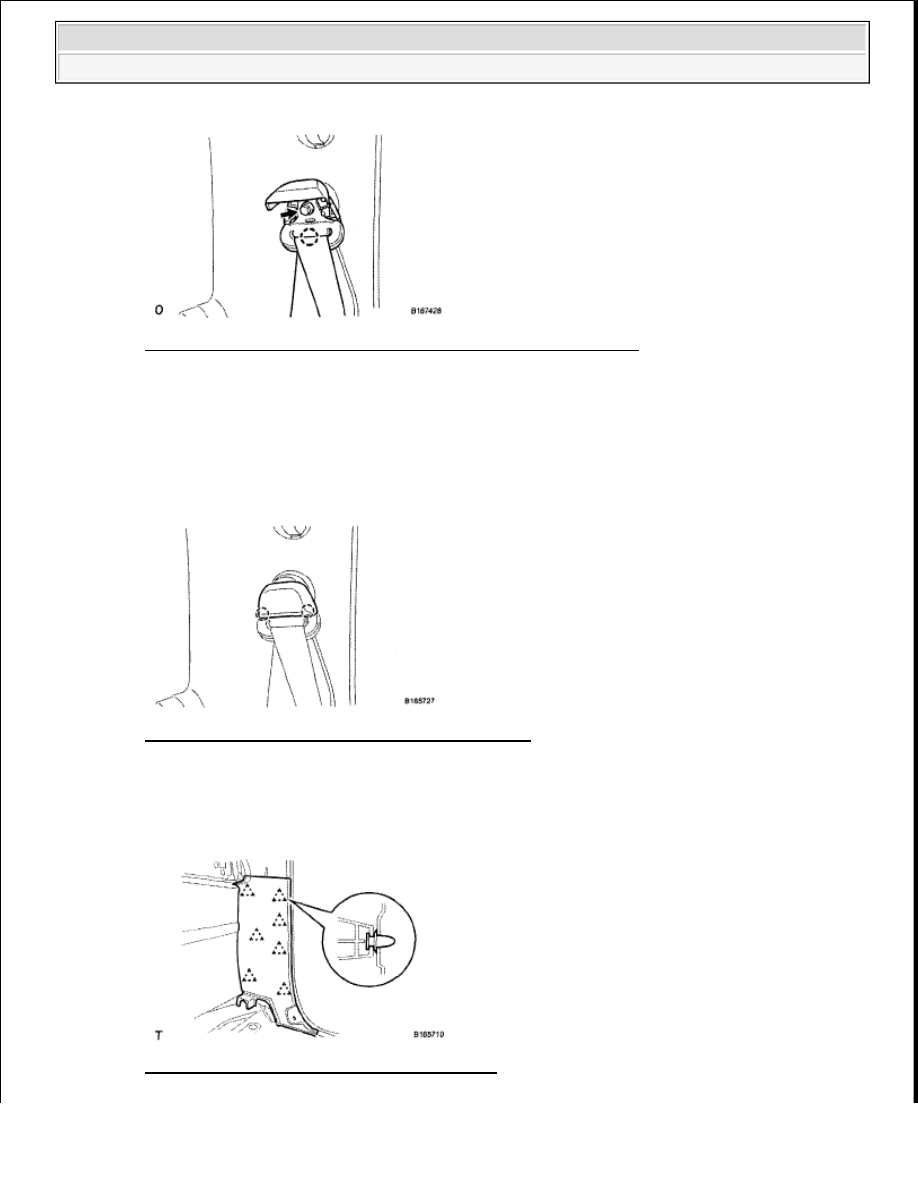

Fig. 87: Identifying Extension Of Anti-Rotation Device And Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the seat belt's shoulder anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

f. Attach the 2 claws to close the seat belt anchor cover.

Fig. 88: Identifying Seat Belt Anchor Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY

a. Attach the 7 clips to install the quarter trim panel.

Fig. 89: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































b. Twist the seat belt clockwise and install the seat belt anchor with the bolt.

Torque: 42 N*m (428 kgf*cm, 31 ft.*lbf)

HINT:

For the RH side, twist the seat belt counterclockwise.

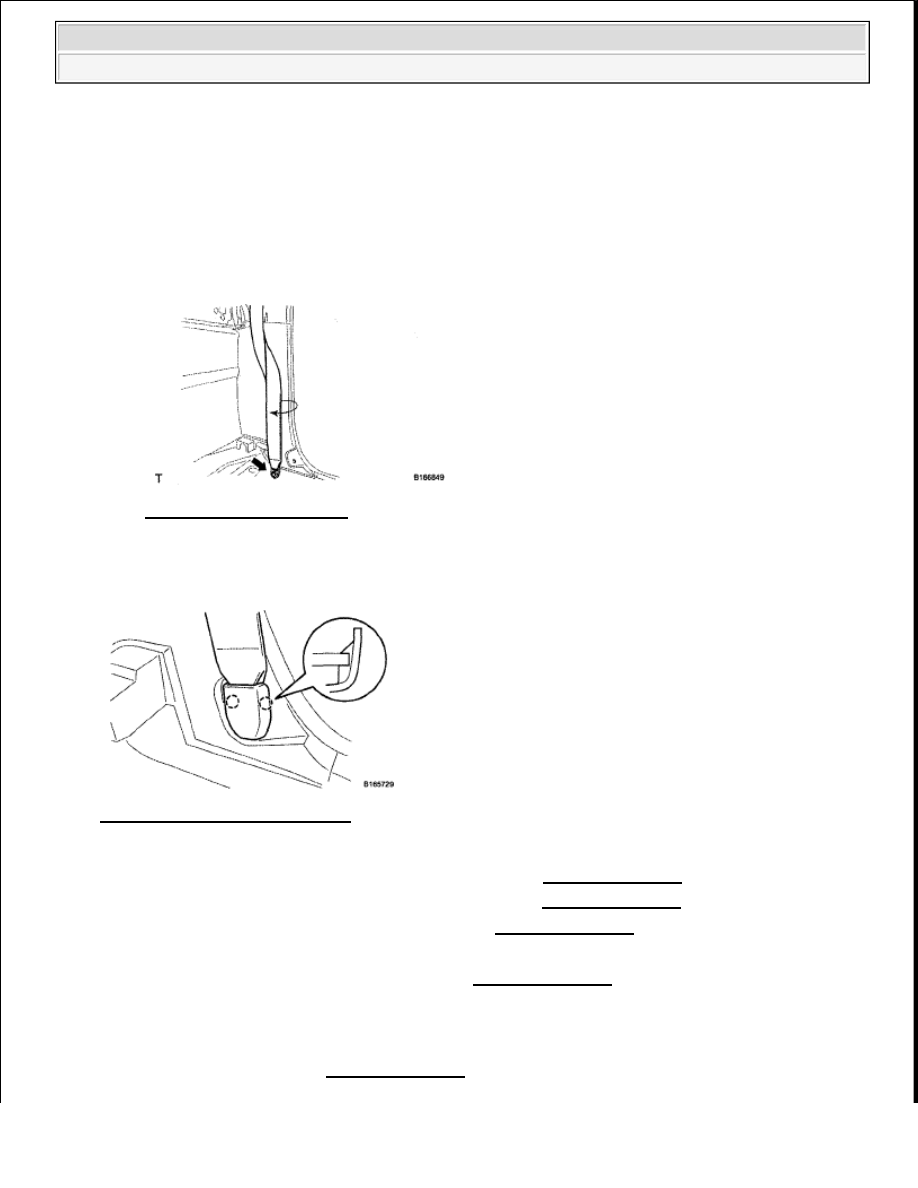

Fig. 90: Twisting Seat Belt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Attach the 2 claws to install the cover.

Fig. 91: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL LUGGAGE COMPARTMENT BOX RH (See INSTALLATION )

4. INSTALL LUGGAGE COMPARTMENT BOX LH (See INSTALLATION )

5. INSTALL UPPER BACK PANEL GARNISH (See INSTALLATION )

6. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP

7. INSTALL FRONT DOOR SCUFF PLATE (See INSTALLATION )

8. INSTALL FRONT SEAT ASSEMBLY

a. for Manual Seat:

Install the front seat (see INSTALLATION ).



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































b. for Power Seat:

Install the front seat (see INSTALLATION ).

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

DISPOSAL

HINT:

When scrapping vehicles equipped with a seat belt pretensioner or disposing of a front seat outer belt (with seat
belt pretensioner), always first activate the seat belt pretensioner in accordance with the procedures described
below. If any abnormality occurs during activation of the seat belt pretensioner, contact the SERVICE
DEPARTMENT of TOYOTA MOTOR SALES, U.S.A., INC.

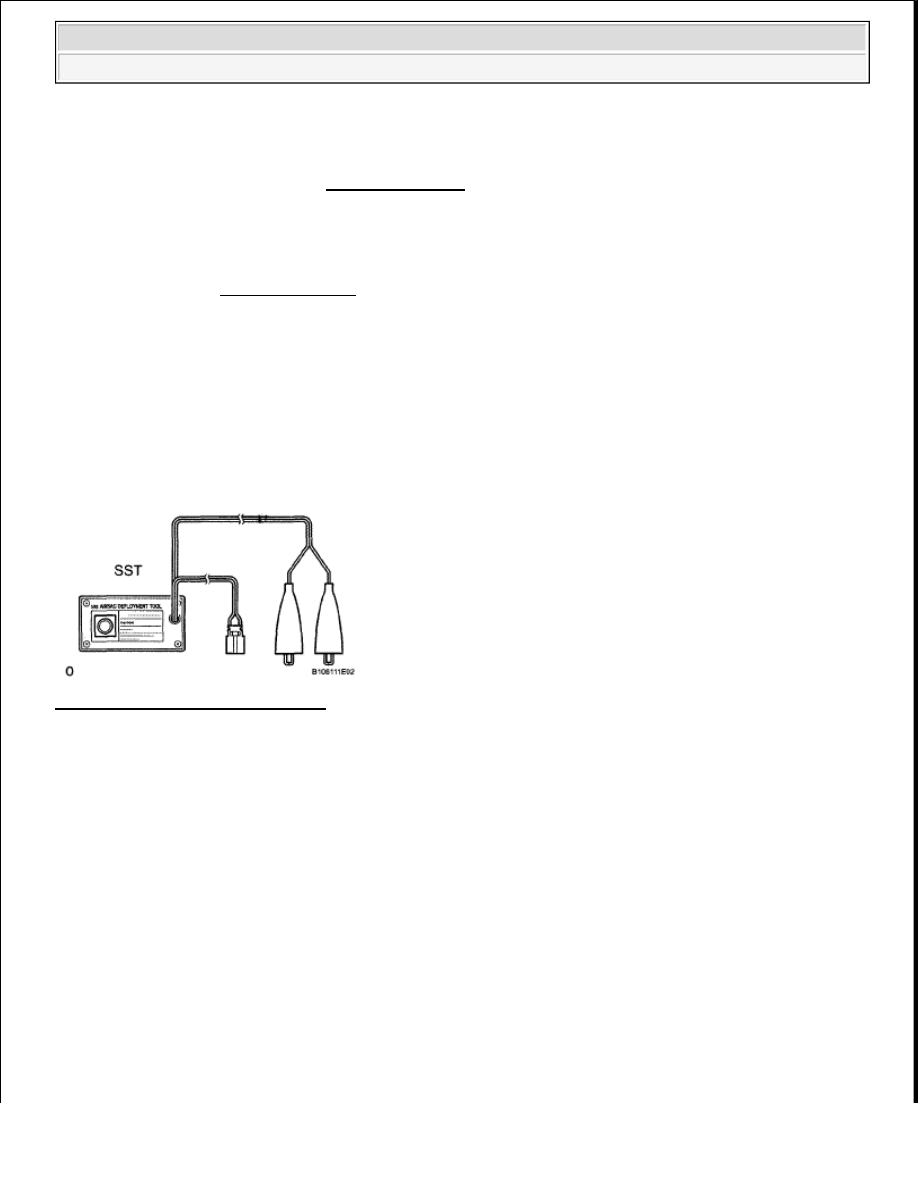

Fig. 92: Checking Function Of SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).

CAUTION:



Never dispose of a front seat outer belt that has a non-activated
pretensioner.



The seat belt pretensioner produces a loud, exploding sound when it
activates. Perform the operation where it will not be a nuisance to
nearby people.



When activating a front seat outer belt (with seat belt pretensioner),
stand at least 10 m (32.8 ft.) away from the front seat outer belt.



Use gloves and safety glasses when handling a front seat outer belt
with an activated pretensioner.



Always wash your hands with water after completing the disposal.



Do not apply water to a front seat outer belt that has an activated
pretensioner.



Perform procedures in a place away from electrical interference.



When activating the seat belt pretensioner, always use the specified
