1. Remove the tire (with wheel) and SST.

2. Place the front seat outer belt in a plastic bag, tie the end tightly and dispose of it in the same

way as other general parts.

Fig. 73: Placing Front Seat Outer Belt In Plastic Bag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

FRONT SEAT OUTER BELT ASSEMBLY (FOR REGULAR CAB)

PRECAUTION

activated. It is very hot.



Use gloves and safety glasses when handling a front seat
outer belt whose pretensioner has been activated.



Always wash your hands with water after completing the
disposal.



Do not apply water to a front seat outer belt that has an
activated pretensioner.

CAUTION: Replace the faulty parts of the seat belt systems (outer belt, inner belt,

bolts, nuts, adjustable shoulder anchor, tether anchor hardware and other
related parts). When inspecting a vehicle that was in a collision, be sure to
check all of the seat belt systems regardless of whether or not the system
was activated in the collision. Replace any damaged or malfunctioning
systems.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Fig. 74: Precaution Of Front Seat Outer Belt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. RUNNING TEST (IN SAFE AREA)

a. Fasten the front seat belt.

b. Drive the vehicle at 16 km/h (10 mph) and firmly depress the brake pedal. Check that the belts lock

and cannot be extended at this time.

If a belt does not lock, replace the seat belt assembly (see REMOVAL ).

HINT:

Inspect a seat belt assembly before installing it (see INSPECTION ).

COMPONENTS

CAUTION: Conduct this test in a safe area.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

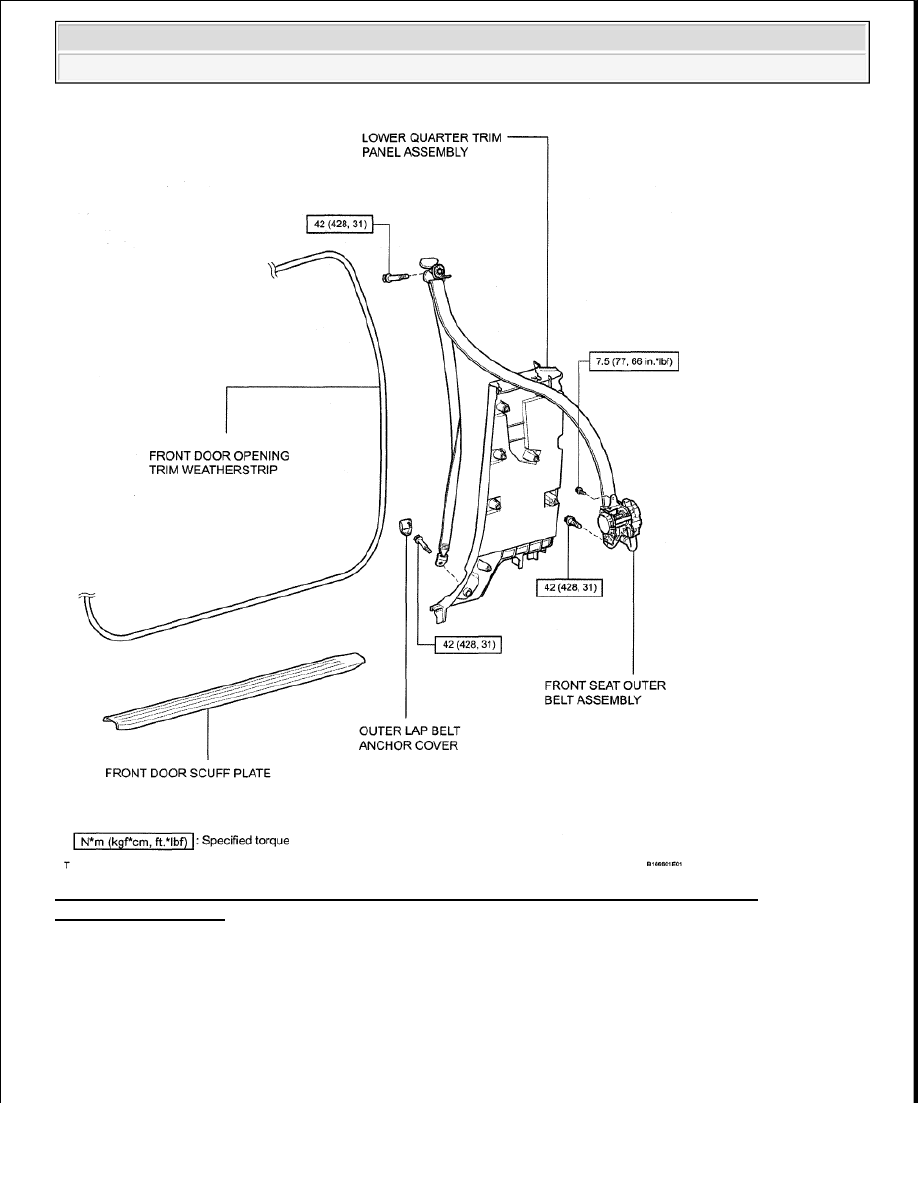

Fig. 75: Identifying Front Seat Outer Belt Assembly Replacement Components And Torque
Specifications (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Fig. 76: Identifying Front Seat Outer Belt Assembly Replacement Components (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION: Wait at least 90 seconds after disconnecting the cable from the



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
