2. REMOVE FRONT SEAT ASSEMBLY

a. for Manual Seat:

Remove the front seat (see REMOVAL ).

b. for Power Seat:

Remove the front seat (see REMOVAL ).

3. REMOVE FRONT DOOR SCUFF PLATE (See REMOVAL )

4. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP

a. Partially remove the front door opening trim weatherstrip so that the lower quarter trim panel

assembly can be removed (See REMOVAL ).

5. REMOVE UPPER BACK PANEL GARNISH (See REMOVAL )

6. REMOVE LUGGAGE COMPARTMENT BOX LH (See REMOVAL )

7. REMOVE LUGGAGE COMPARTMENT BOX RH (See REMOVAL )

8. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY

a. Detach the 2 claws and remove the cover.

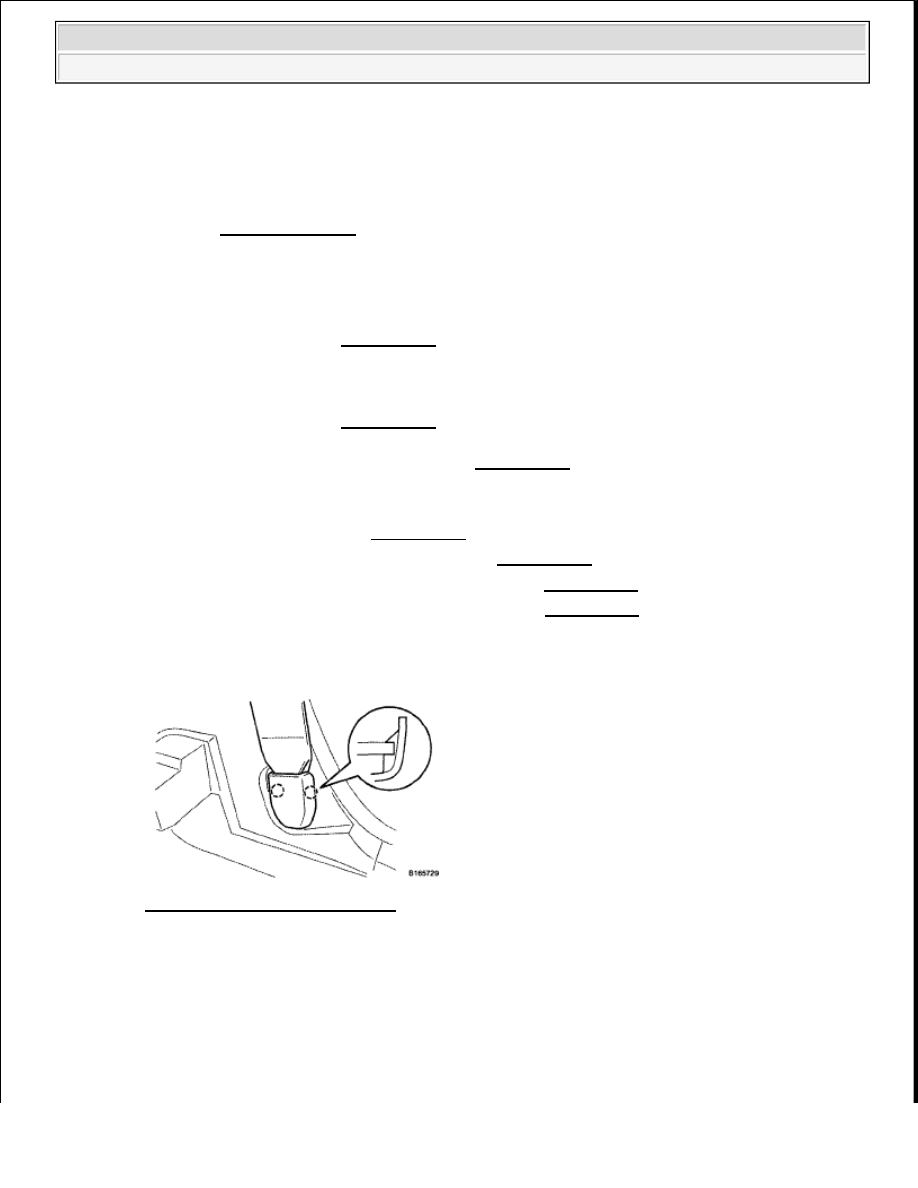

Fig. 77: Identifying Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and seat belt anchor.

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra

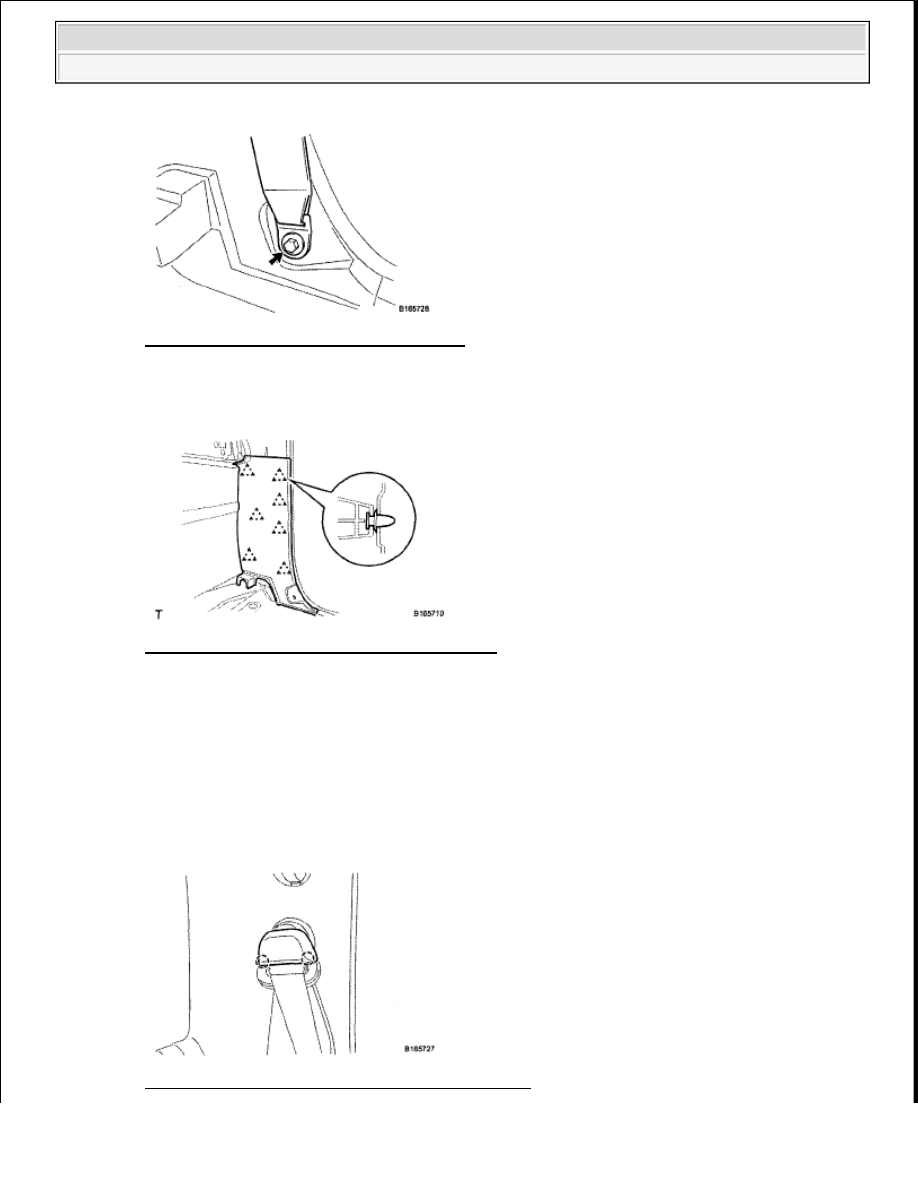

Fig. 78: Identifying Seat Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 7 clips and remove the quarter trim panel.

Fig. 79: Identifying Quarter Trim Panel Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE FRONT SEAT OUTER BELT ASSEMBLY

a. Using a screwdriver, detach the 2 claws and open the seat belt anchor cover as shown in the

illustration.

HINT:

Tape the screwdriver tip before use.

Fig. 80: Identifying Seat Belt Anchor Cover Claws



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

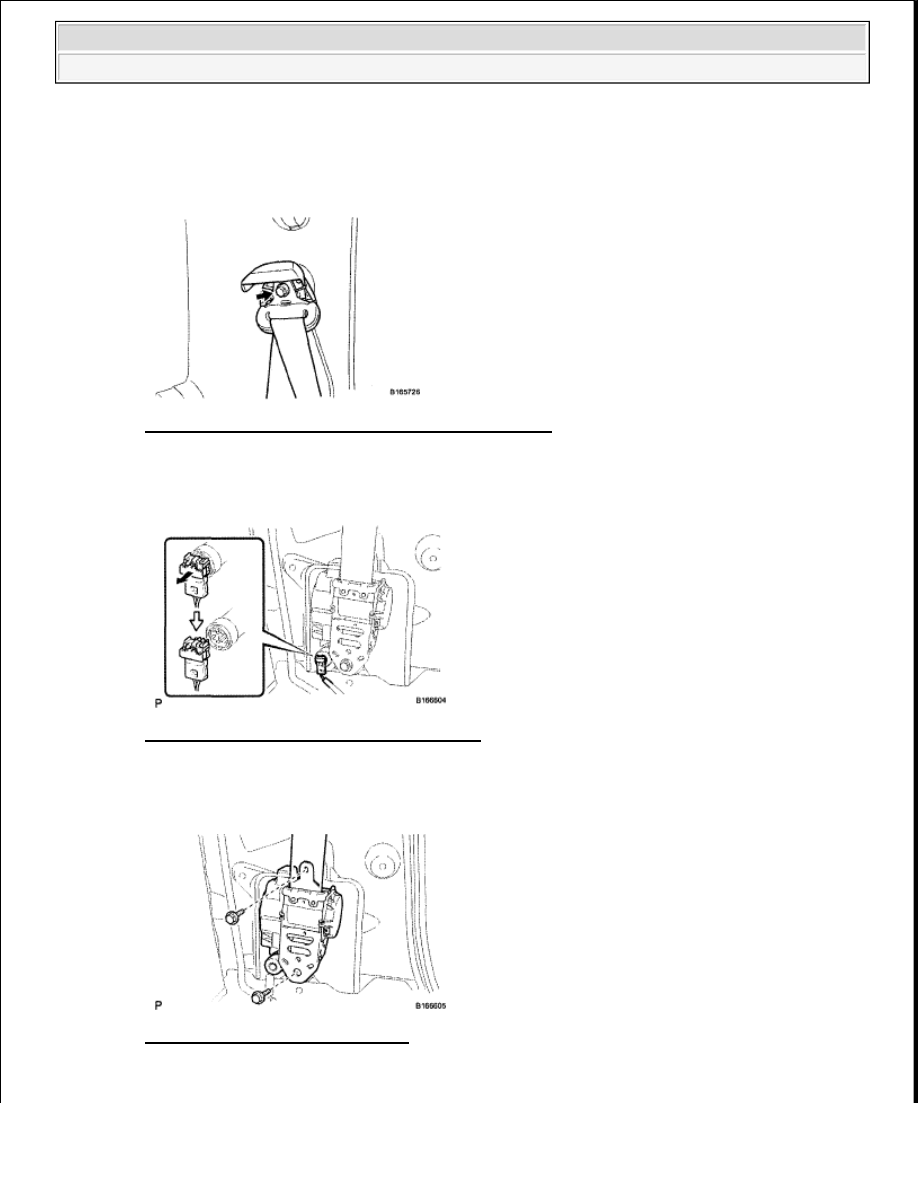

b. Remove the bolt and disconnect the seat belt's shoulder anchor.

Fig. 81: Identifying Seat Belt's Shoulder Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the pretensioner connector as shown in the illustration.

Fig. 82: Identifying Pretensioner Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 2 bolts and seat belt.

Fig. 83: Identifying Seat Belt Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra































INSPECTION

1. INSPECT FRONT SEAT OUTER BELT ASSEMBLY

a. Before installing the seat belt, check the ELR.

1. When the inclination of the retractor is 15° or less, check that the belt can be pulled from the

retractor. When the inclination of the retractor is over 45°, check that the belt locks. If the
operation is not as specified, replace the seat belt assembly.

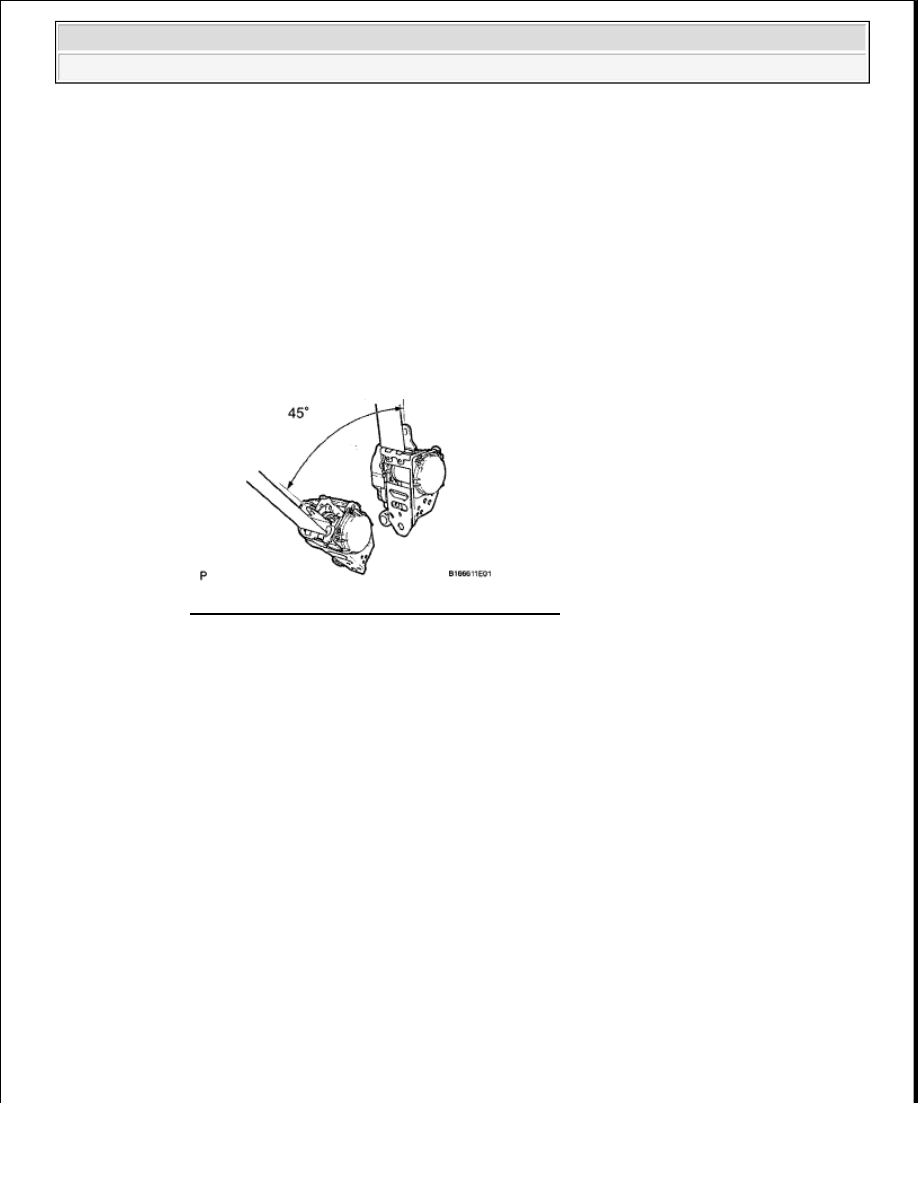

Fig. 84: Identifying Front Seat Outer Belt Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. for Passenger's Seat only:

Check the fastening function of the child restraint system.

1. When the belt is pulled out fully, the belt should automatically start to retract.

2. After the belt has fully retracted, the belt should be able to be pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT SEAT OUTER BELT ASSEMBLY

a. Align the vehicle's claws with the seat belt retractor positioning holes.

CAUTION: Do not disassemble the retractor.

NOTE:

The check should be performed with the outer belt installed.



2009 Toyota Tundra

2009 RESTRAINTS Seat Belt - Tundra
