Toyota Tundra. Manual - part 2503

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the gasket.

c. Remove the 3 bulbs.

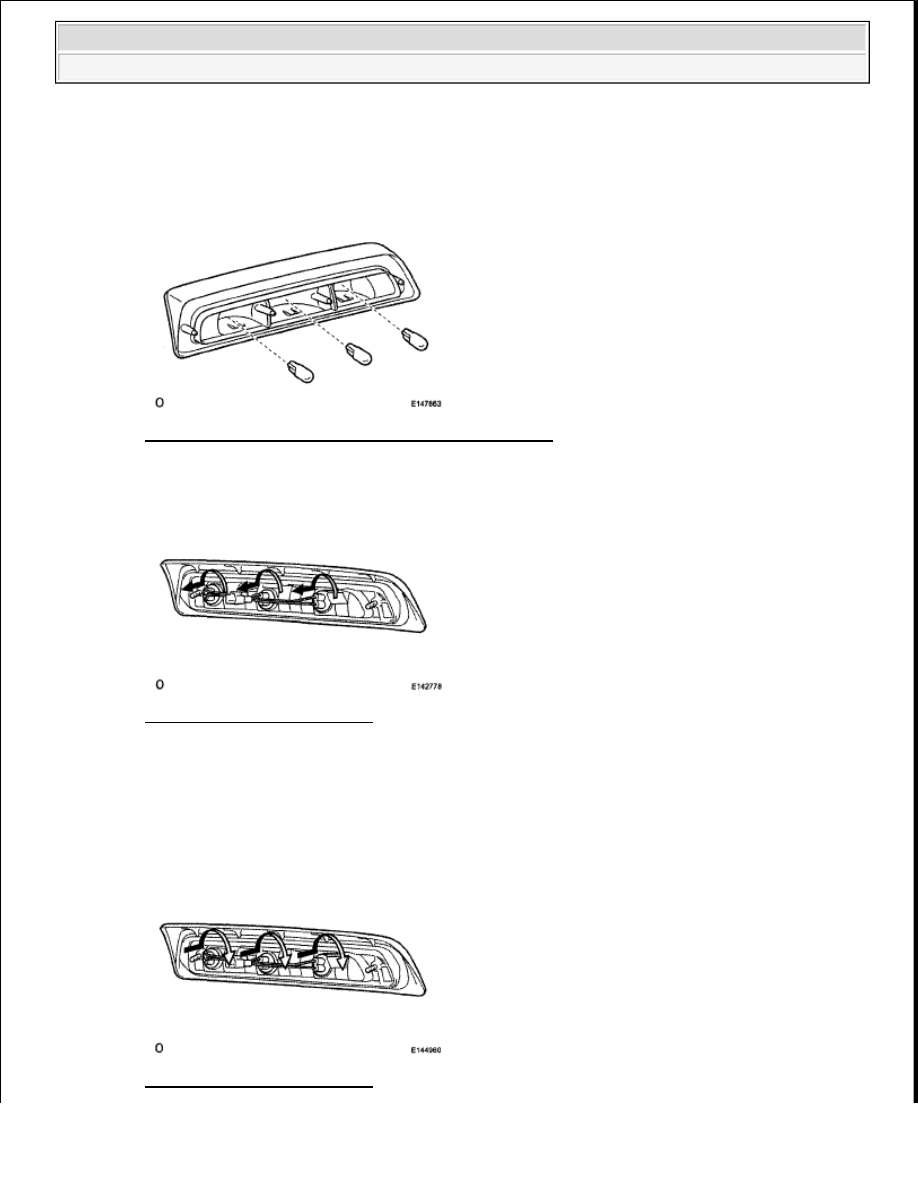

Fig. 133: Identifying High Mounted Stop Light Bulbs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE LIGHT BULB

a. Turn the bulb/socket unit in the direction indicated by the arrow and pull to remove it.

Fig. 134: Locating Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bulb from the socket.

REASSEMBLY

1. INSTALL LIGHT BULB

a. Install the bulb to the socket.

Fig. 135: Locating Light Bulb



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert the bulb/socket unit into the stop light.

c. Turn the bulb/socket unit in the direction indicated by the arrow to install it.

2. INSTALL HIGH MOUNTED STOP LIGHT LENS

HINT:

Perform these procedures only when replacing the bulb.

a. Install the 3 bulbs.

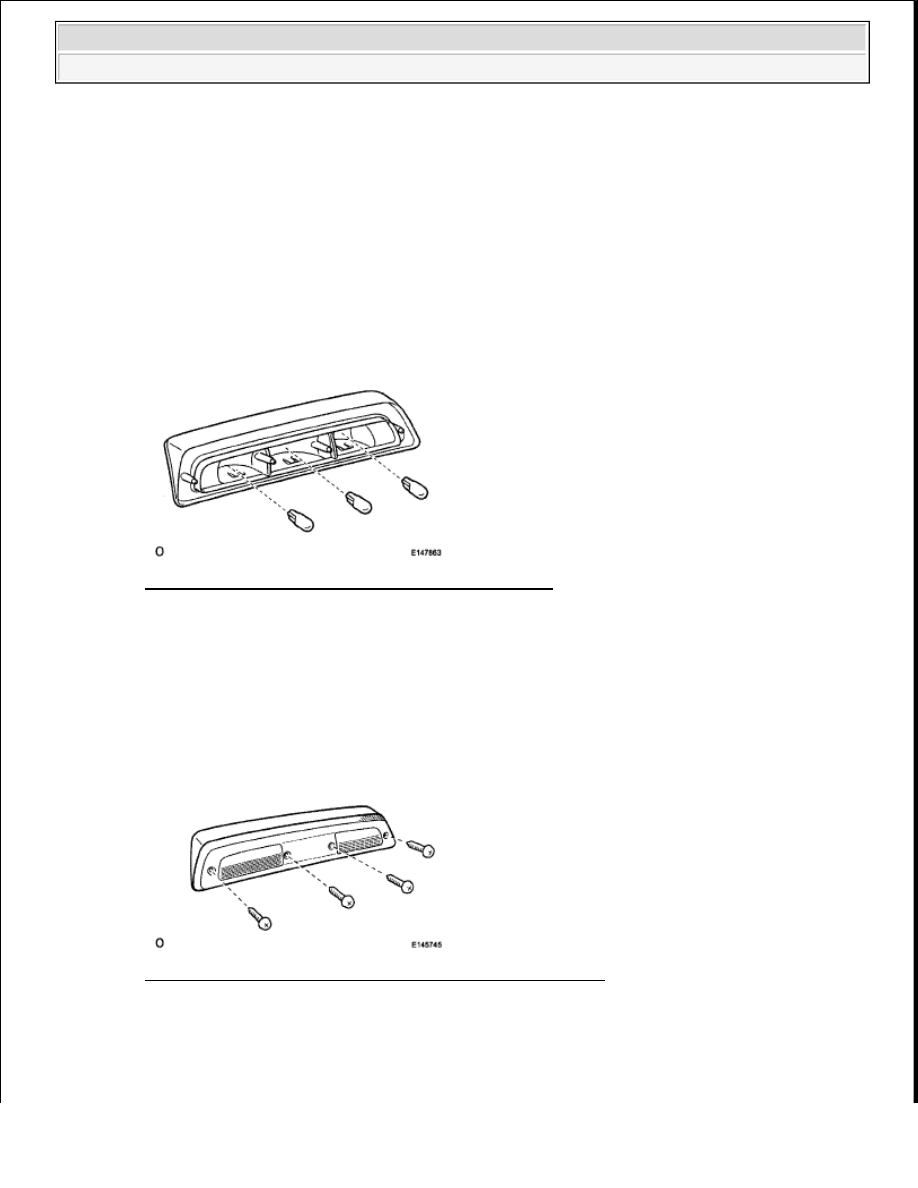

Fig. 136: Identifying High Mounted Stop Light Bulbs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install a new gasket.

HINT:

Only perform this procedure if the gasket was removed.

c. Install the lens with the 4 screws.

Fig. 137: Identifying High Mounted Stop Light Lens Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

































Perform these procedures only when replacing the high mounted stop light assembly.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

1. INSTALL HIGH MOUNTED STOP LIGHT GASKET

a. Install the new gasket.

2. INSTALL HIGH MOUNTED STOP LIGHT ASSEMBLY

a. Connect the connectors and clamp.

b. Install the stop light with the 2 nuts.

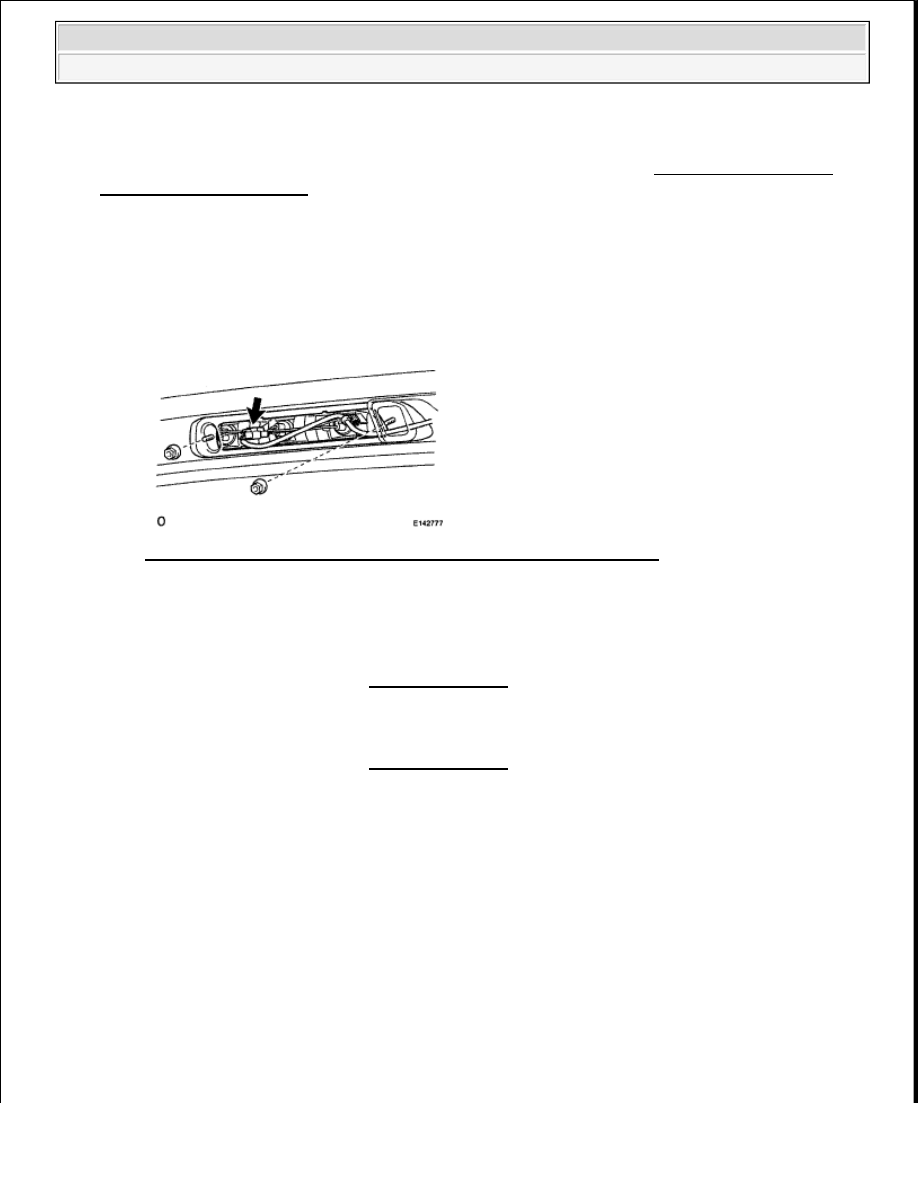

Fig. 138: Locating High Mounted Stop Light Assembly Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL ROOF HEADLINING ASSEMBLY

a. for Regular Cab:

Install the roof headlining (see INSTALLATION ).

b. for Double Cab:

Install the roof headlining (see INSTALLATION ).

PERSONAL LIGHT ASSEMBLY (FOR SHORT TYPE OVERHEAD CONSOLE
BOX)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































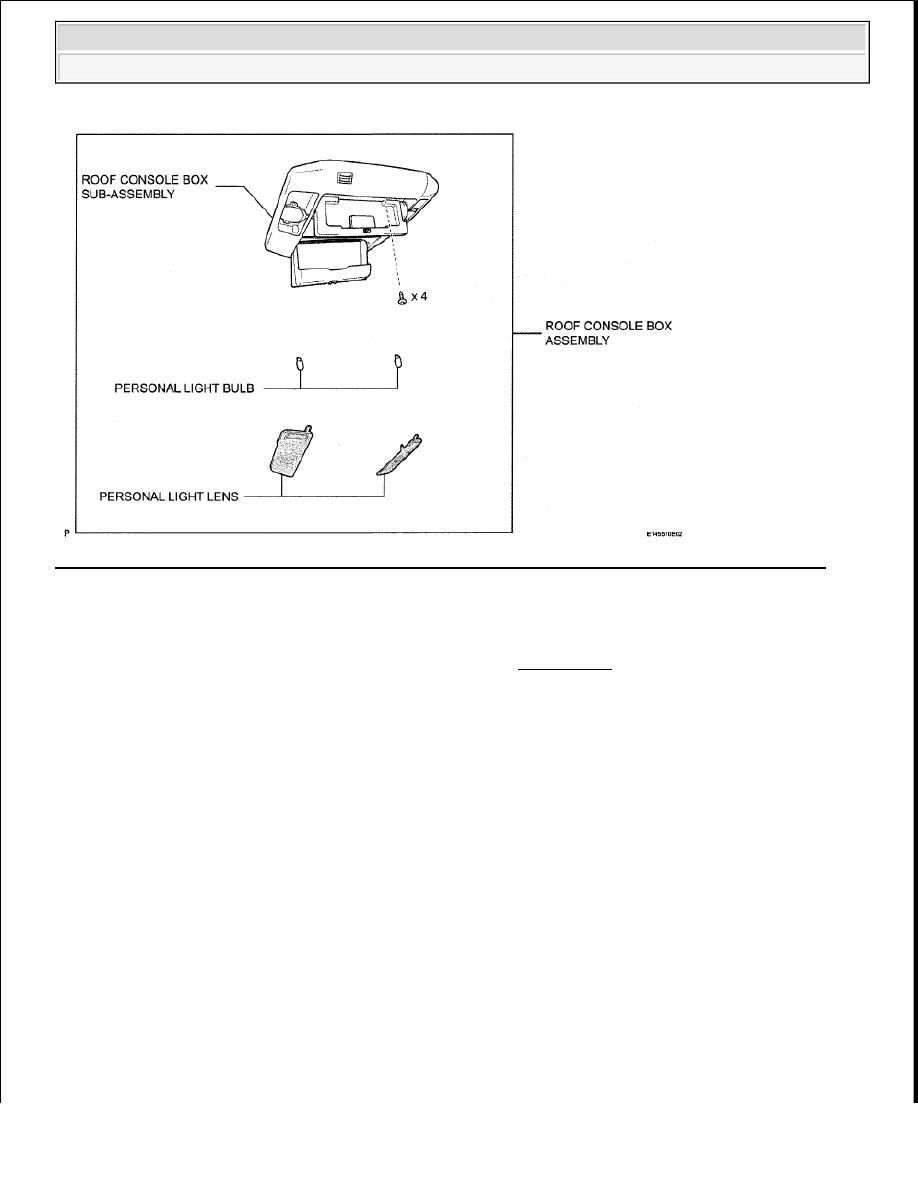

Fig. 139: Identifying Personal Light Assembly (For Short Type Overhead Console Box) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE ROOF CONSOLE BOX ASSEMBLY (See REMOVAL )

DISASSEMBLY

HINT:

When only replacing the personal light bulbs, use the following procedures.

1. REMOVE PERSONAL LIGHT BULB

a. Using a screwdriver, detach the 6 claws.

HINT:

Tape the screwdriver tip before use,

b. Remove the 2 personal light lenses.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
