The procedures listed below are for the LH side.

1. INSTALL LICENSE PLATE LIGHT BULB

a. Install the bulb to the socket.

b. Insert the bulb/socket unit into the license plate.

c. Turn the bulb/socket unit in the direction indicated by the arrow to install it.

Fig. 127: Locating License Plate Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. INSTALL LICENSE PLATE LIGHT ASSEMBLY

a. Connect the connector.

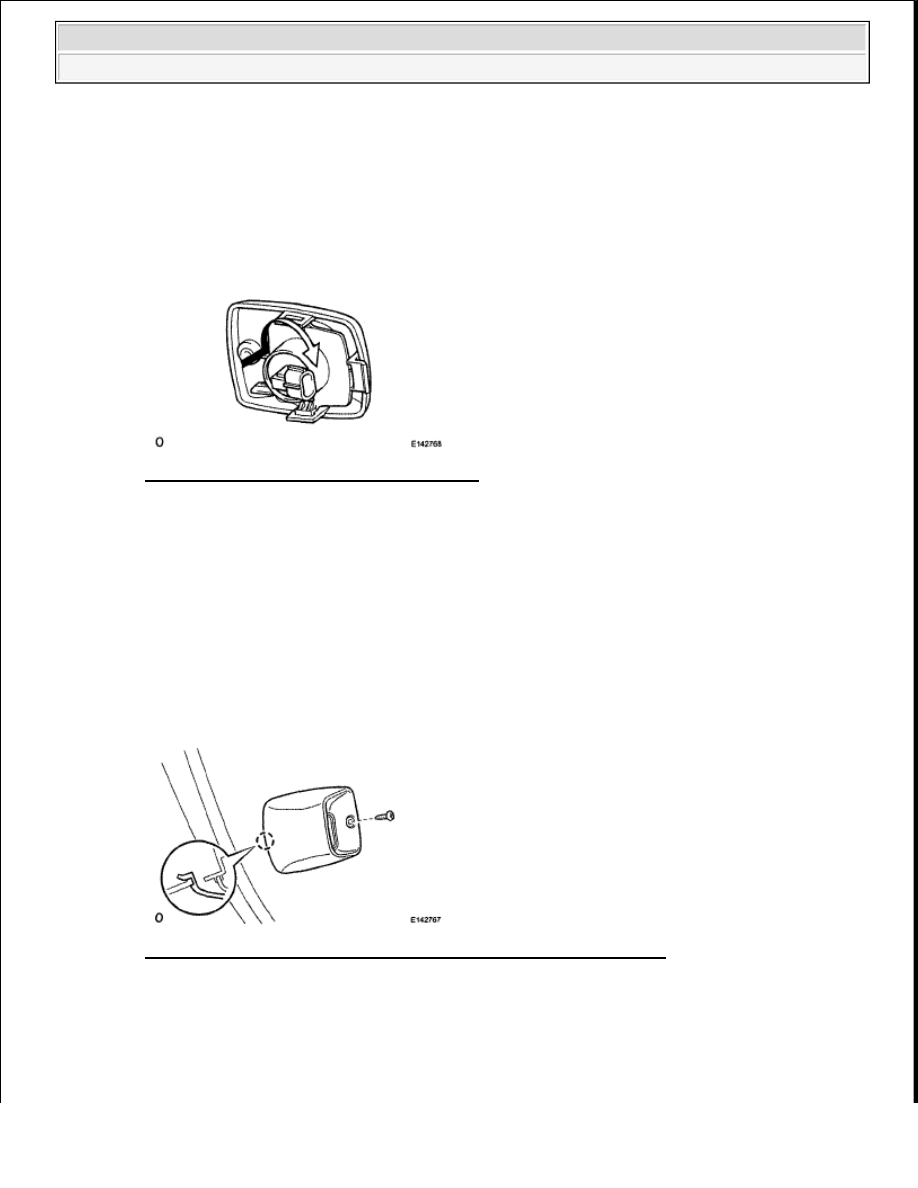

Fig. 128: Identifying License Plate Light Assembly Screw And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the claw to install the license plate.

c. Install the screw.

HIGH MOUNTED STOP LIGHT ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































COMPONENTS

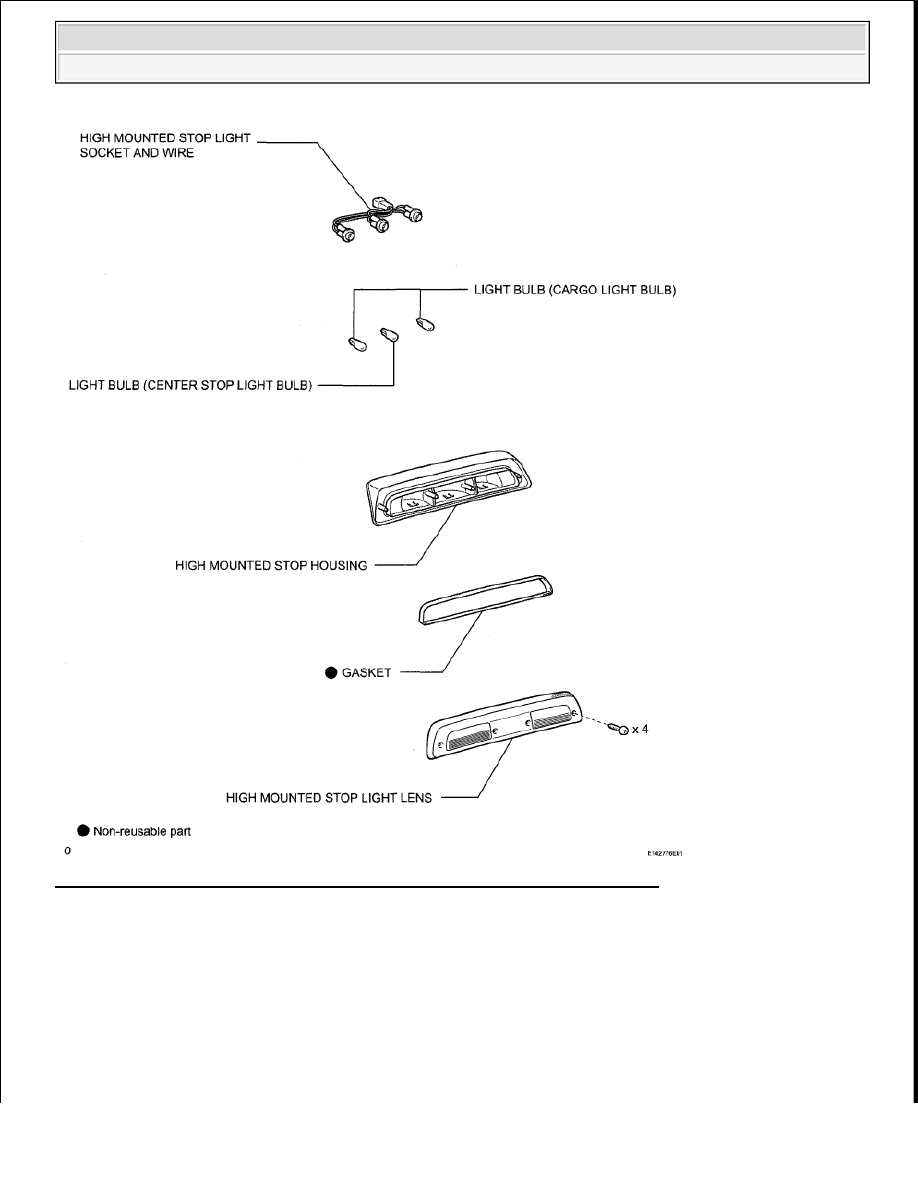

Fig. 129: Identifying High Mounted Stop Light Assembly Components (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

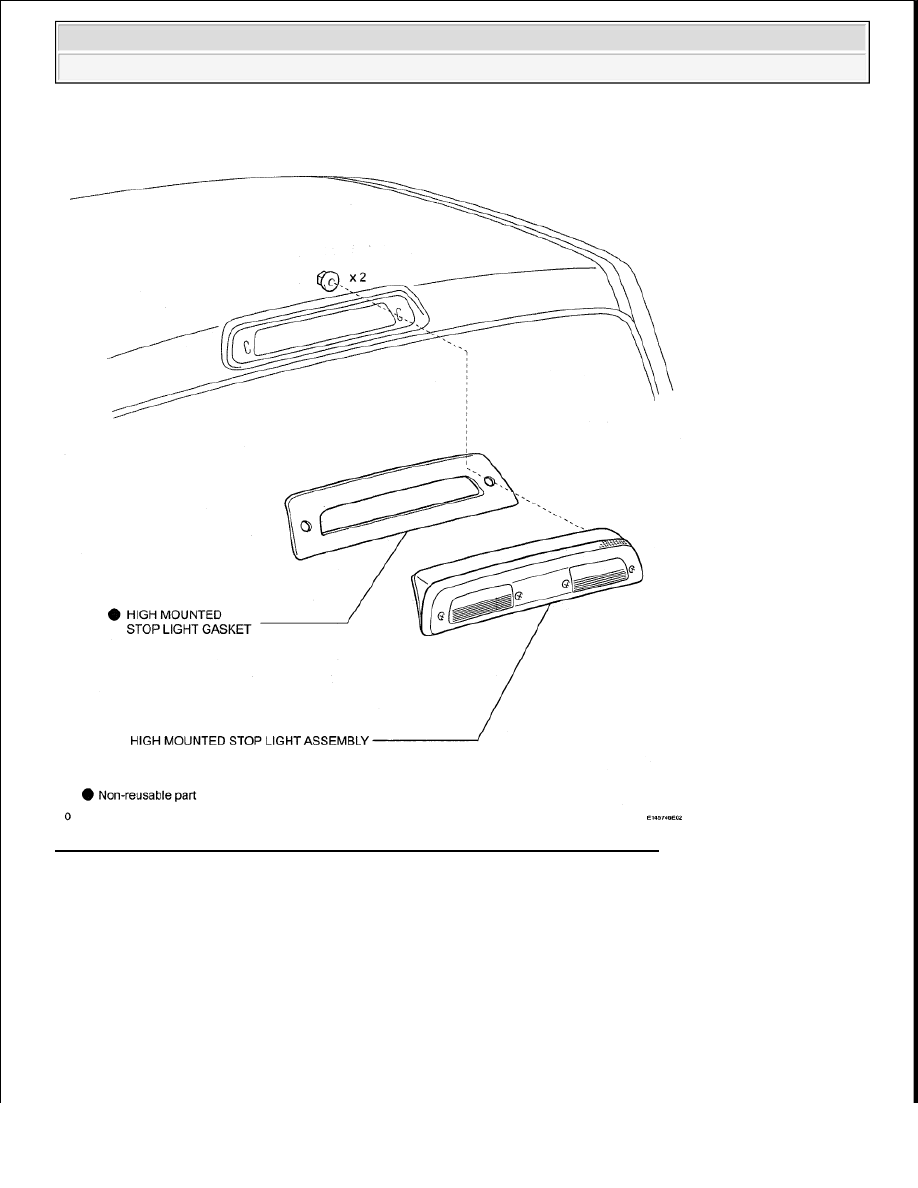

Fig. 130: Identifying High Mounted Stop Light Assembly Components (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:

Perform these procedures only when replacing the high mounted stop light assembly.

1. REMOVE ROOF HEADLINING ASSEMBLY



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































a. for Regular Cab:

Remove the headlining (see REMOVAL ).

b. for Double Cab:

Remove the headlining (see REMOVAL ).

2. REMOVE HIGH MOUNTED STOP LIGHT ASSEMBLY

a. Remove the 2 nuts.

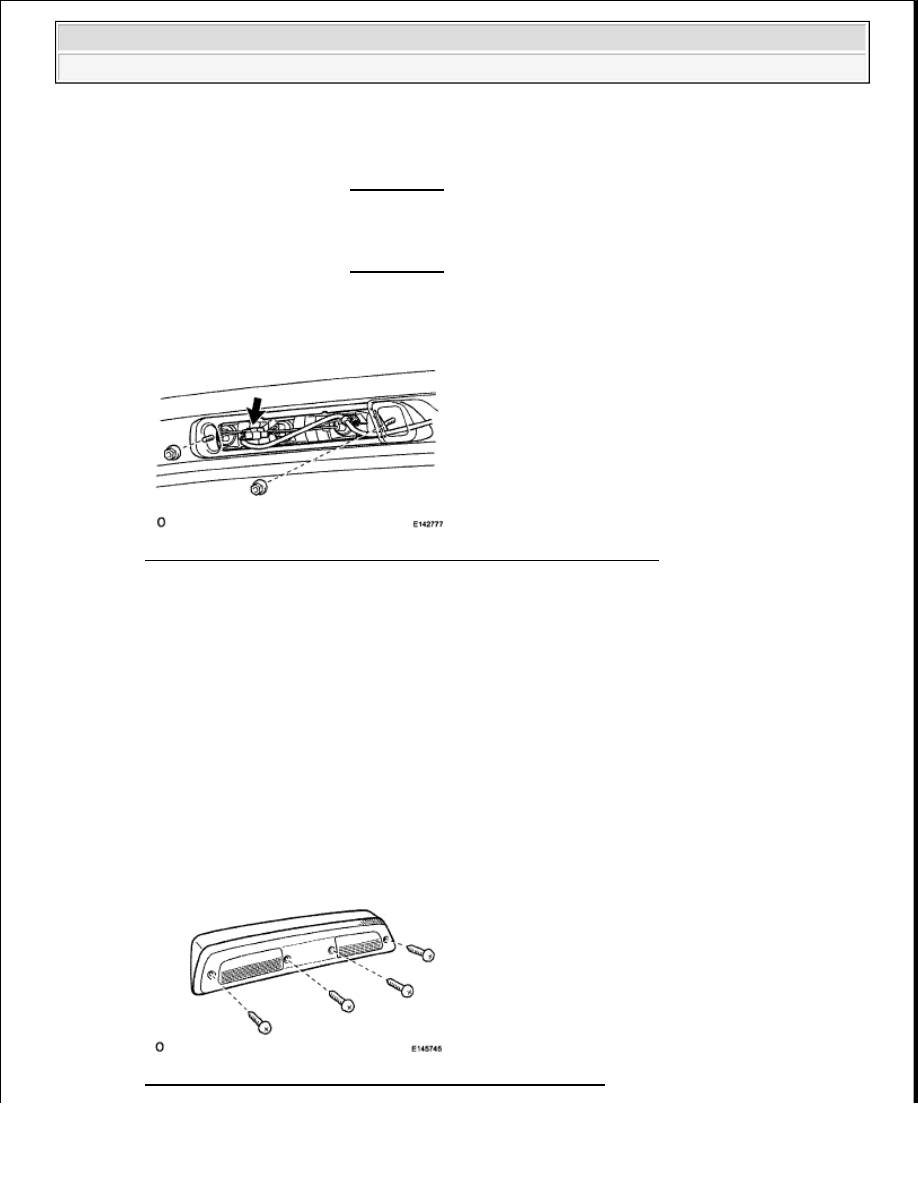

Fig. 131: Locating High Mounted Stop Light Assembly Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the connectors and clamp, and remove the stop light.

3. REMOVE HIGH MOUNTED STOP LIGHT GASKET

a. Remove the gasket.

DISASSEMBLY

1. REMOVE HIGH MOUNTED STOP LIGHT LENS

HINT:

Perform these procedures only when replacing the bulb.

a. Remove the 4 screws and lens.

Fig. 132: Identifying High Mounted Stop Light Lens Screws



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra
