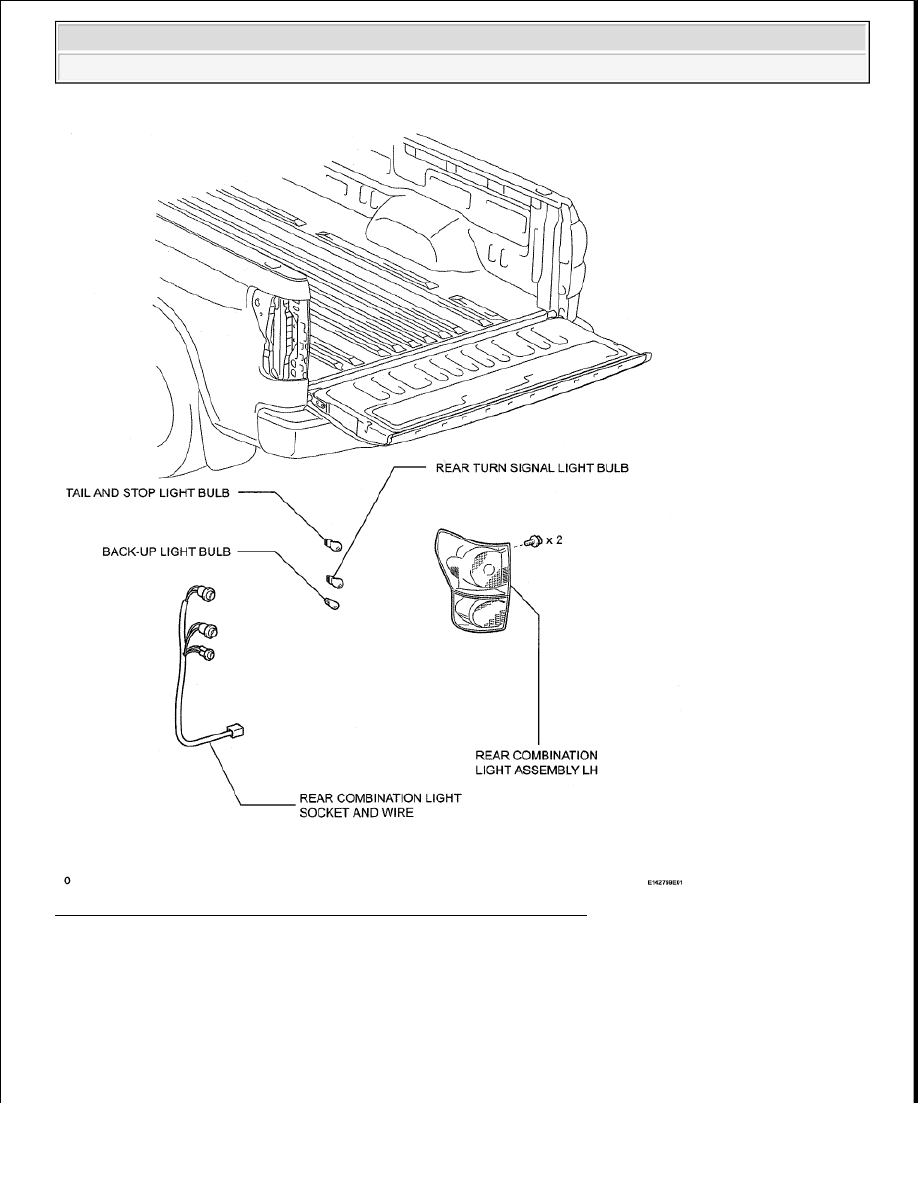

Fig. 115: Identifying Rear Combination Light Assembly Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the RH and LH sides.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































1. REMOVE REAR COMBINATION LIGHT ASSEMBLY LH

a. Disconnect the connector and clamps.

b. Remove the 2 bolts.

c. Detach the 2 clips and remove the combination light.

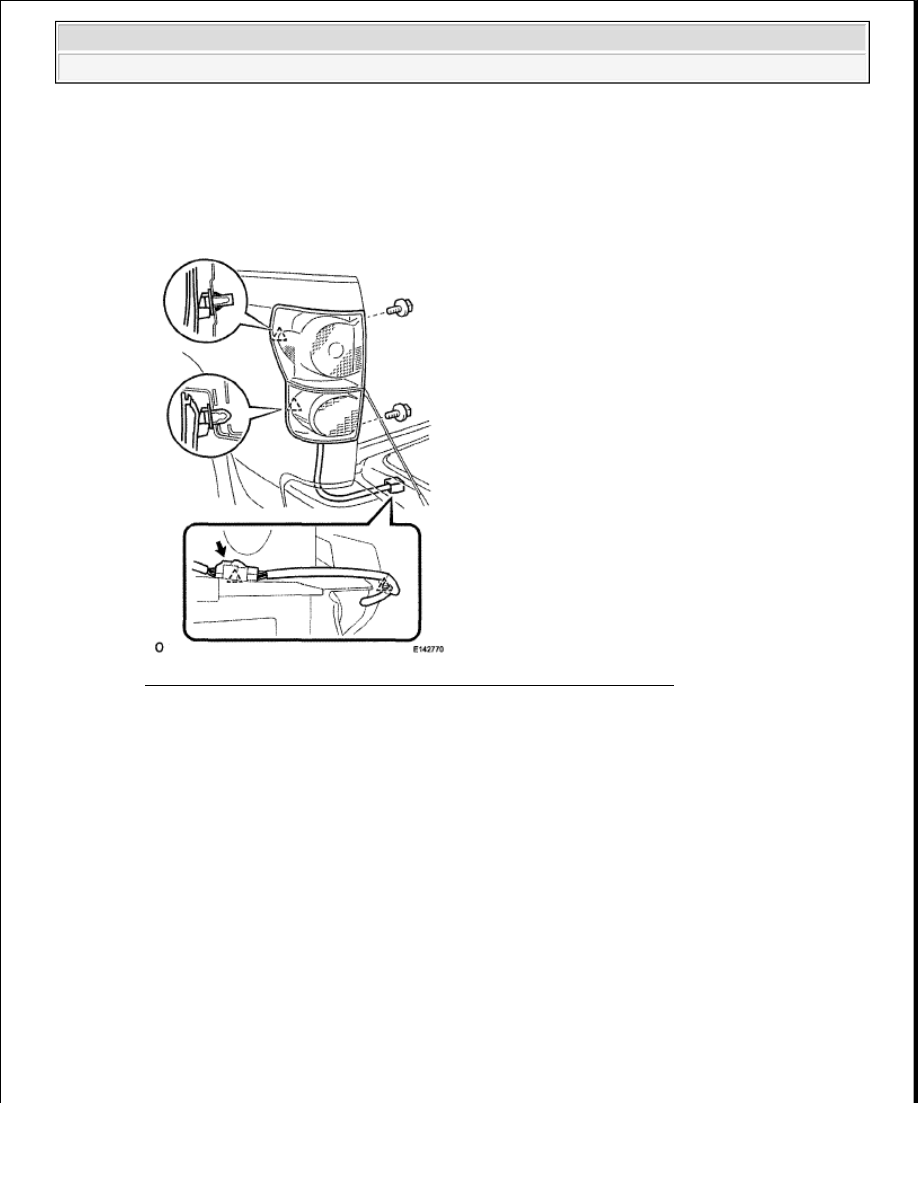

Fig. 116: Locating LH Rear Combination Light Assembly Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. REMOVE TAIL AND STOP LIGHT BULB

a. Turn the bulb/socket unit in the direction indicated by the arrow and pull to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra

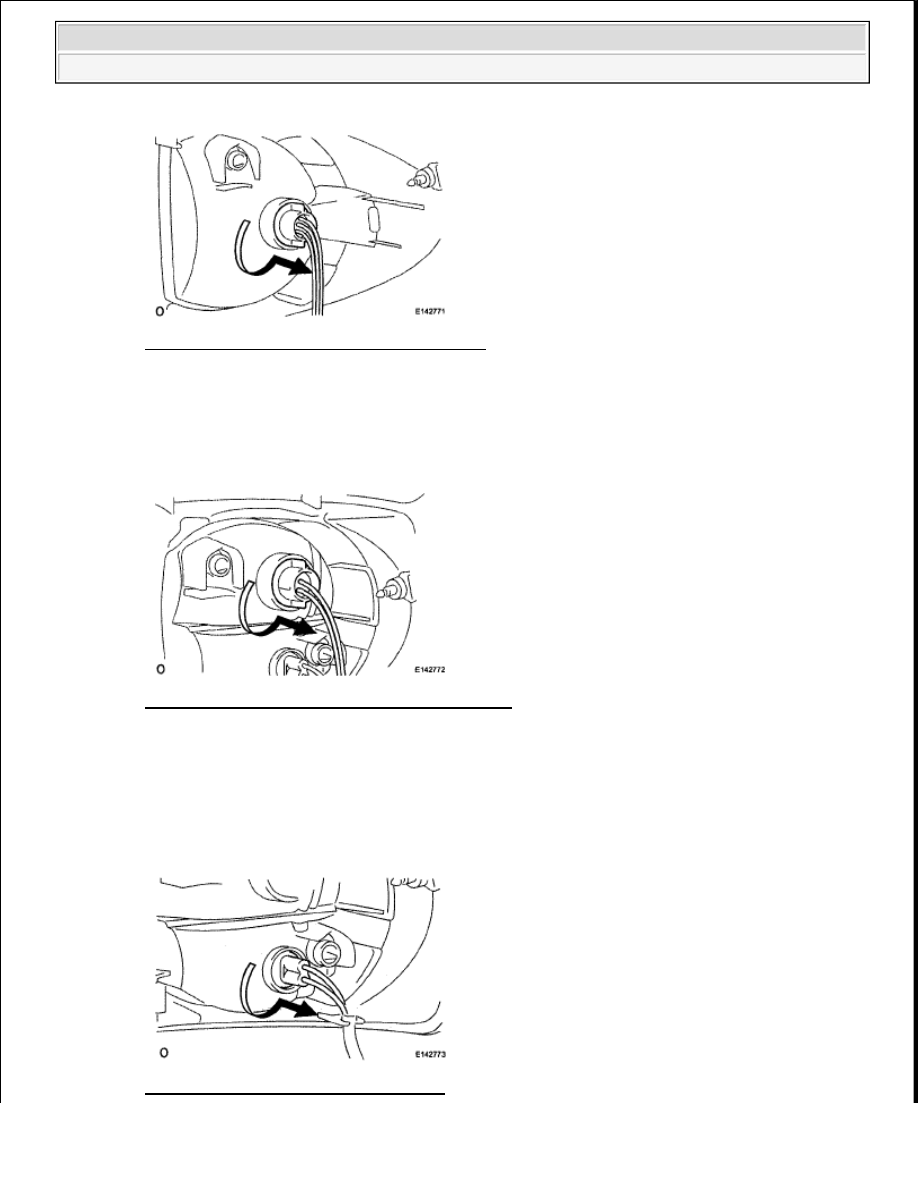

Fig. 117: Locating Tail And Stop Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bulb from the socket.

2. REMOVE REAR TURN SIGNAL LIGHT BULB

a. Turn the bulb/socket unit in the direction indicated by the arrow and pull to remove it.

Fig. 118: Locating Rear Turn Signal Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bulb from the socket.

3. REMOVE BACK-UP LIGHT BULB

a. Turn the bulb/socket unit in the direction indicated by the arrow and pull to remove it.

b. Remove the bulb from the socket.

Fig. 119: Locating Back-Up Light Bulb



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Lighting - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REASSEMBLY

HINT:



Use the same procedures for the RH and LH side.



The procedures listed below are for the LH side.

1. INSTALL BACK-UP LIGHT BULB

a. Install the bulb to the socket.

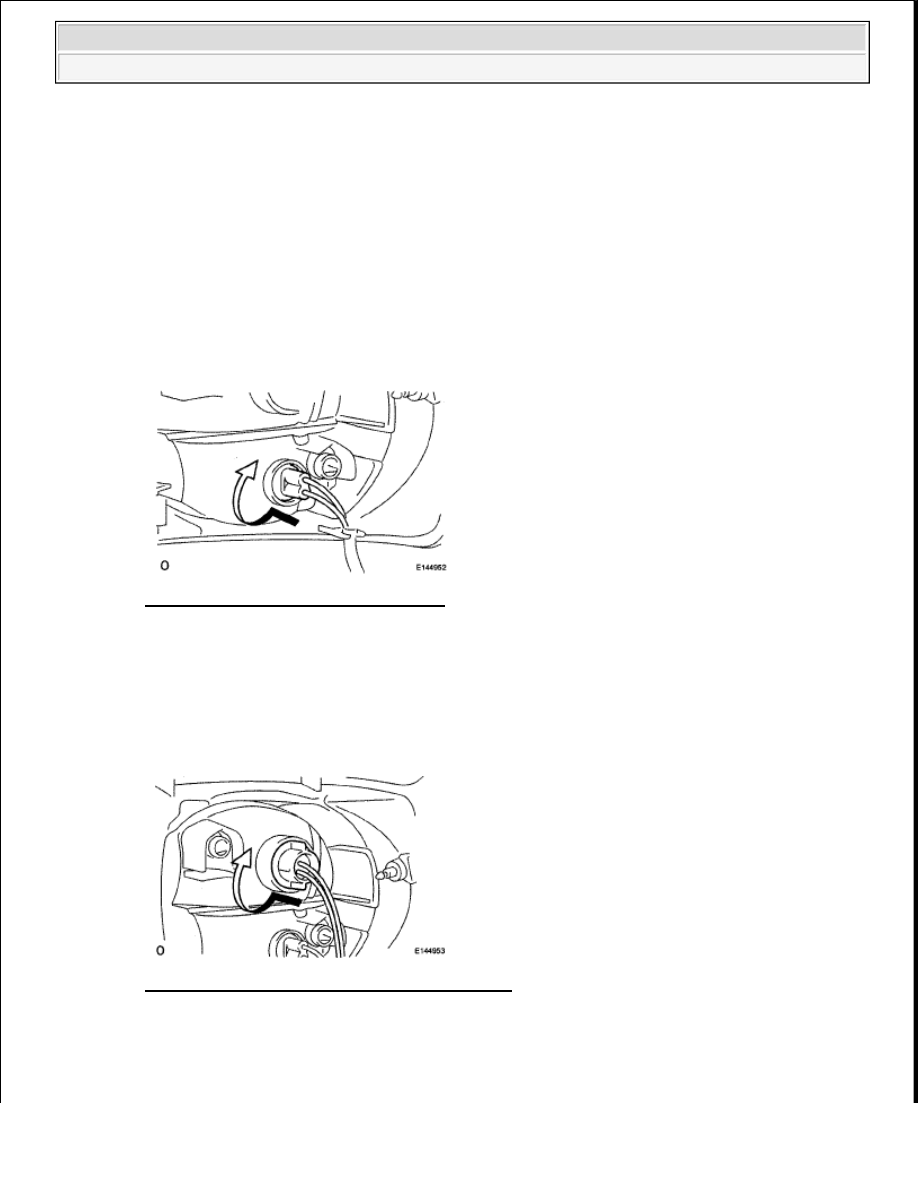

Fig. 120: Locating Back-Up Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert the bulb/socket unit into the combination light.

c. Turn the bulb/socket unit in the direction indicated by the arrow to install it.

2. INSTALL REAR TURN SIGNAL LIGHT BULB

a. Install the bulb to the socket.

Fig. 121: Locating Rear Turn Signal Light Bulb
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert the bulb/socket unit into the combination light.

c. Turn the bulb/socket unit in the direction indicated by the arrow to install it.
