1. Detach the claw and remove the main plate.

2. Remove the 2 screws and damper servo.

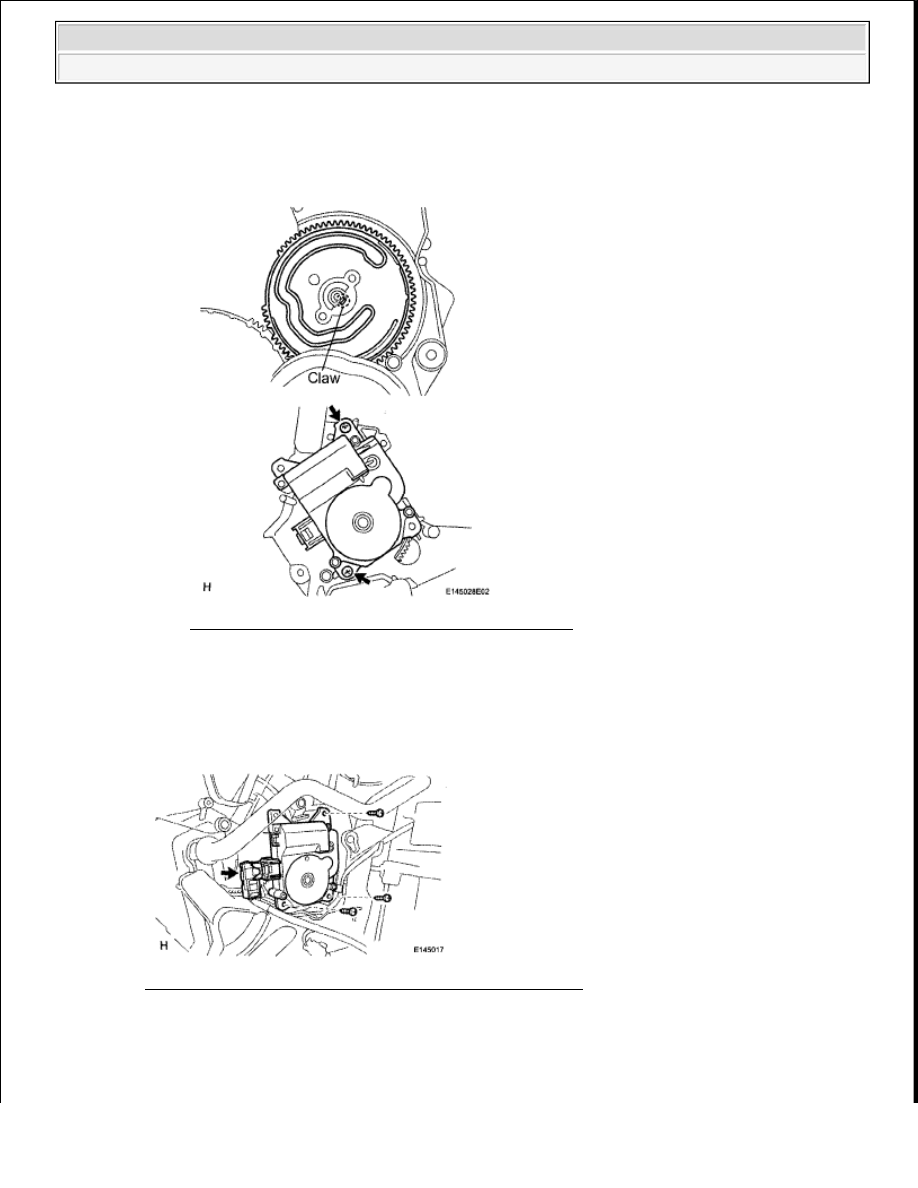

Fig. 182: Locating Servo Motor Screws And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE DAMPER SERVO SUB-ASSEMBLY

a. Disconnect the connector.

b. Remove the 3 screws and damper servo.

Fig. 183: Locating Damper Servo Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11. REMOVE BLOWER CASE SUB-ASSEMBLY

a. Remove the 3 screws.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































b. Detach the 2 claws and remove the case.

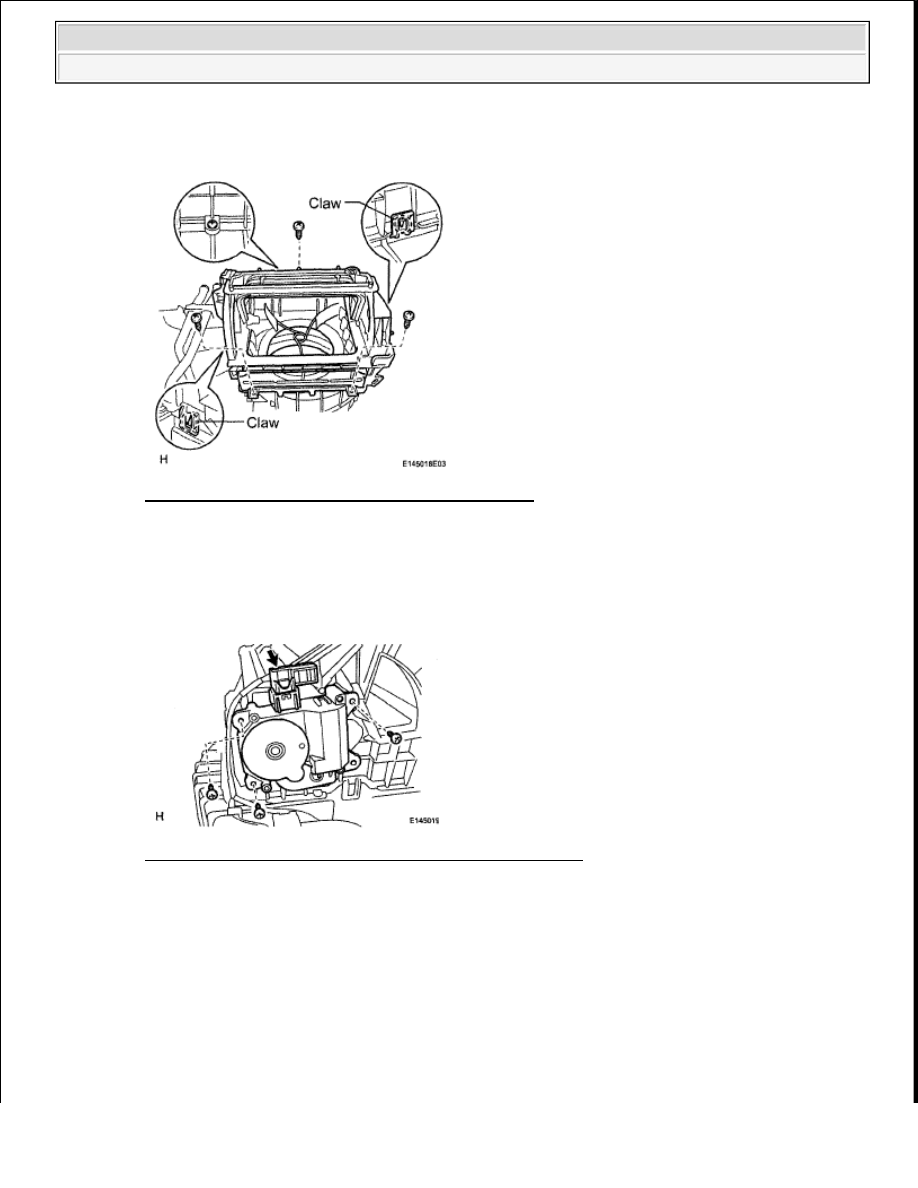

Fig. 184: Locating Blower Case Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE BLOWER DAMPER SERVO SUB-ASSEMBLY

a. Disconnect the connector.

b. Remove the 3 screws and damper servo.

Fig. 185: Locating Damper Servo Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE COOLING UNIT DAMPER SERVO SUB-ASSEMBLY (for Automatic Air

Conditioning System)

a. Disconnect the connector.

b. Remove the 3 screws and damper servo.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































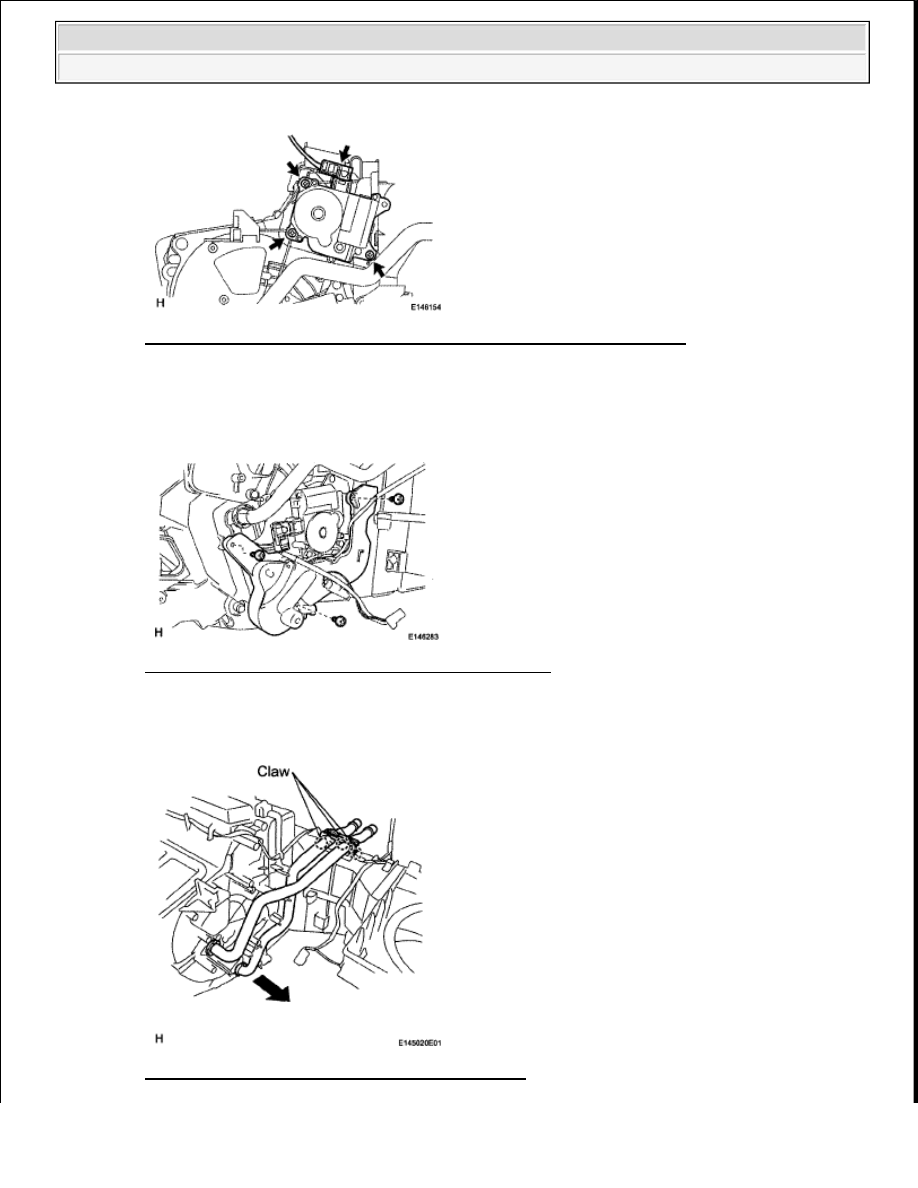

Fig. 186: Locating Cooling Unit Damper Servo Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. REMOVE HEATER RADIATOR UNIT SUB-ASSEMBLY

a. Remove the 3 screws and plate.

Fig. 187: Locating Heater Radiator Unit And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Detach the 3 claws and remove the heater clamp.

Fig. 188: Locating Heater Clamp Unit And Claws



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the heater radiator unit.

15. REMOVE NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY

a. Remove the packing.

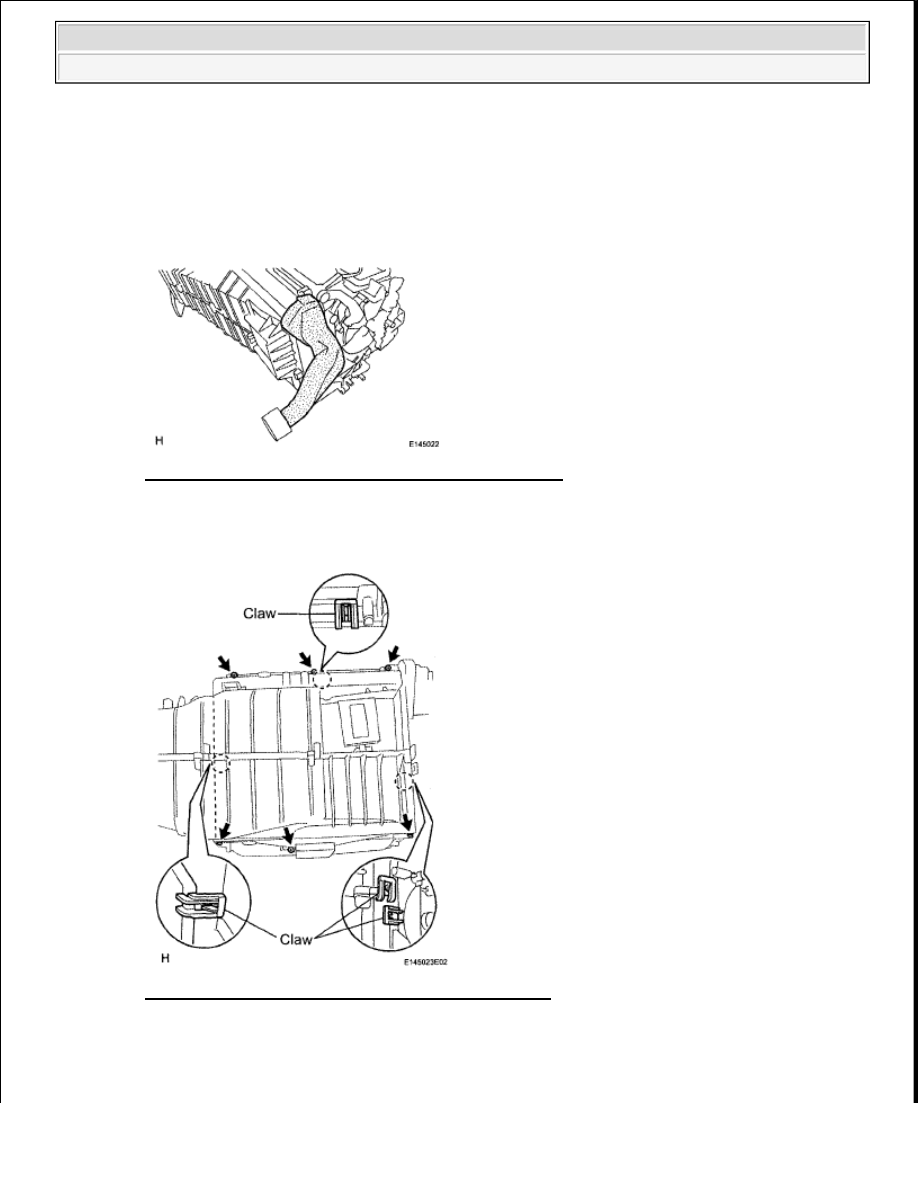

Fig. 189: Identifying No. 1 Cooler Evaporator Packing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 6 screws and detach the 4 claws.

Fig. 190: Identifying Blower Case Screws And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the blower case (back side).

d. Remove the evaporator from the blower case (front side).
