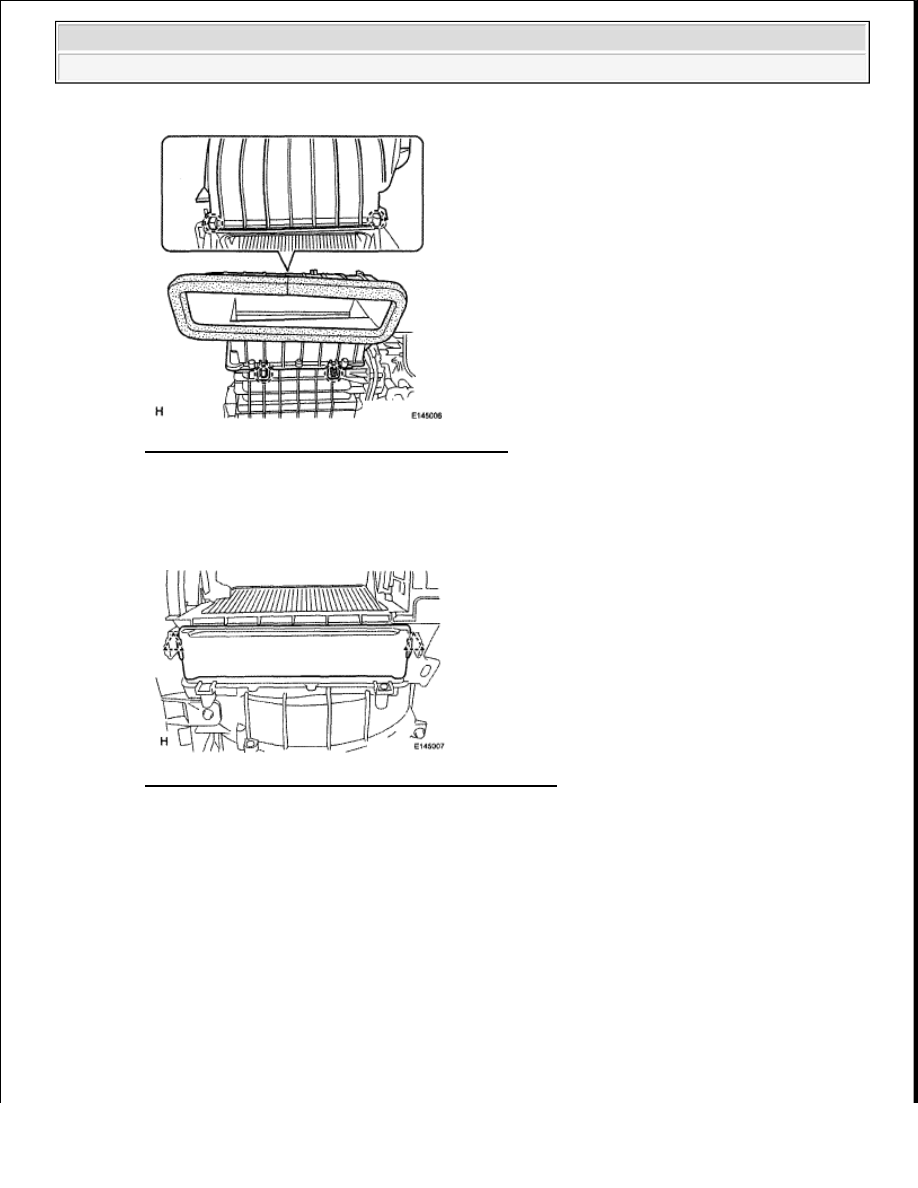

Fig. 173: Identifying No. 3 Air Duct And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. REMOVE AIR FILTER COVER PLATE

a. Detach the 2 clips and remove the plate.

Fig. 174: Identifying Air Filter Cover Plate And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE CLEAN AIR FILTER

a. Remove the filter.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

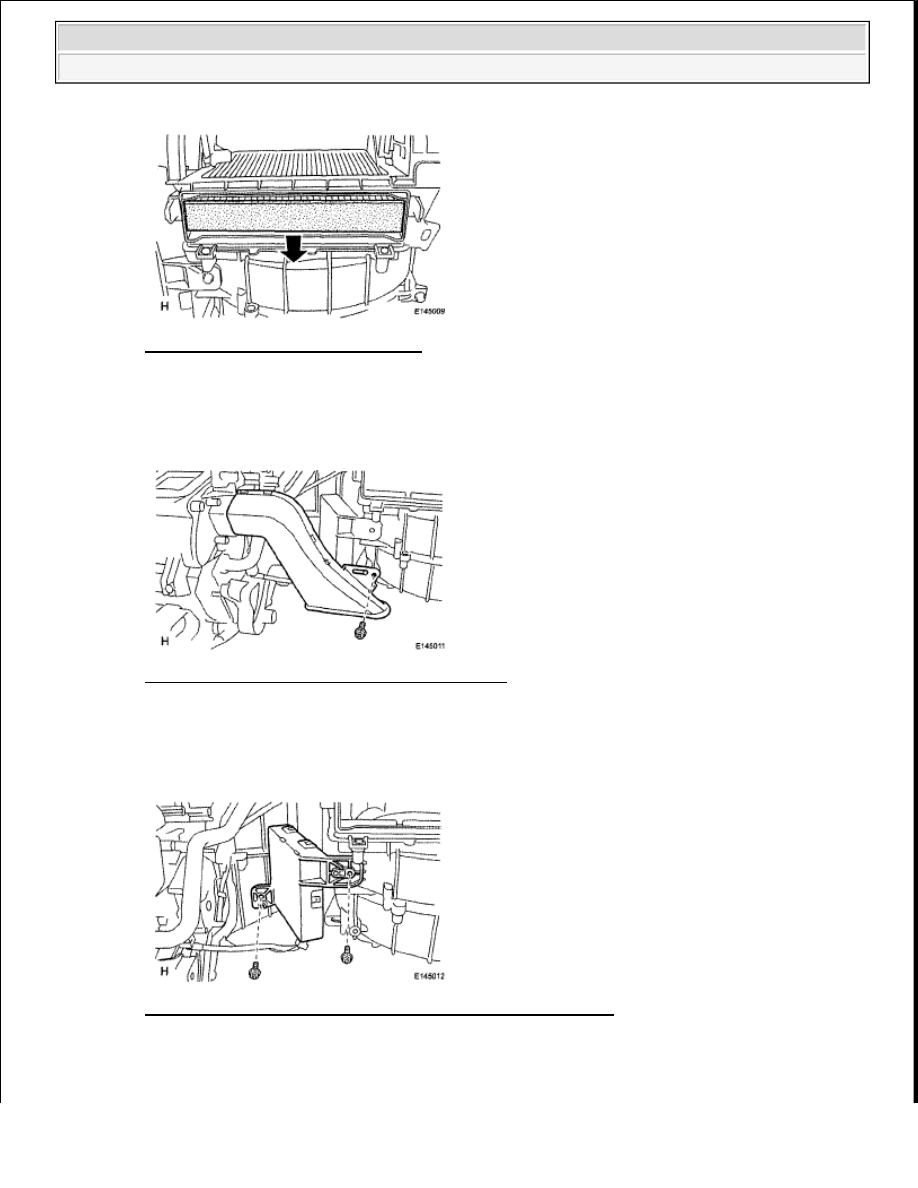

Fig. 175: Removing Clean Air Filter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE NO. 2 AIR DUCT SUB-ASSEMBLY

a. Remove the screw and duct.

Fig. 176: Identifying No. 2 Air Duct And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE AIR CONDITIONING AMPLIFIER ASSEMBLY

a. Remove the 2 screws and amplifier.

Fig. 177: Identifying Air Conditioning Amplifier And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE BLOWER WITH FAN MOTOR SUB-ASSEMBLY



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra































a. Remove the 3 screws and motor.

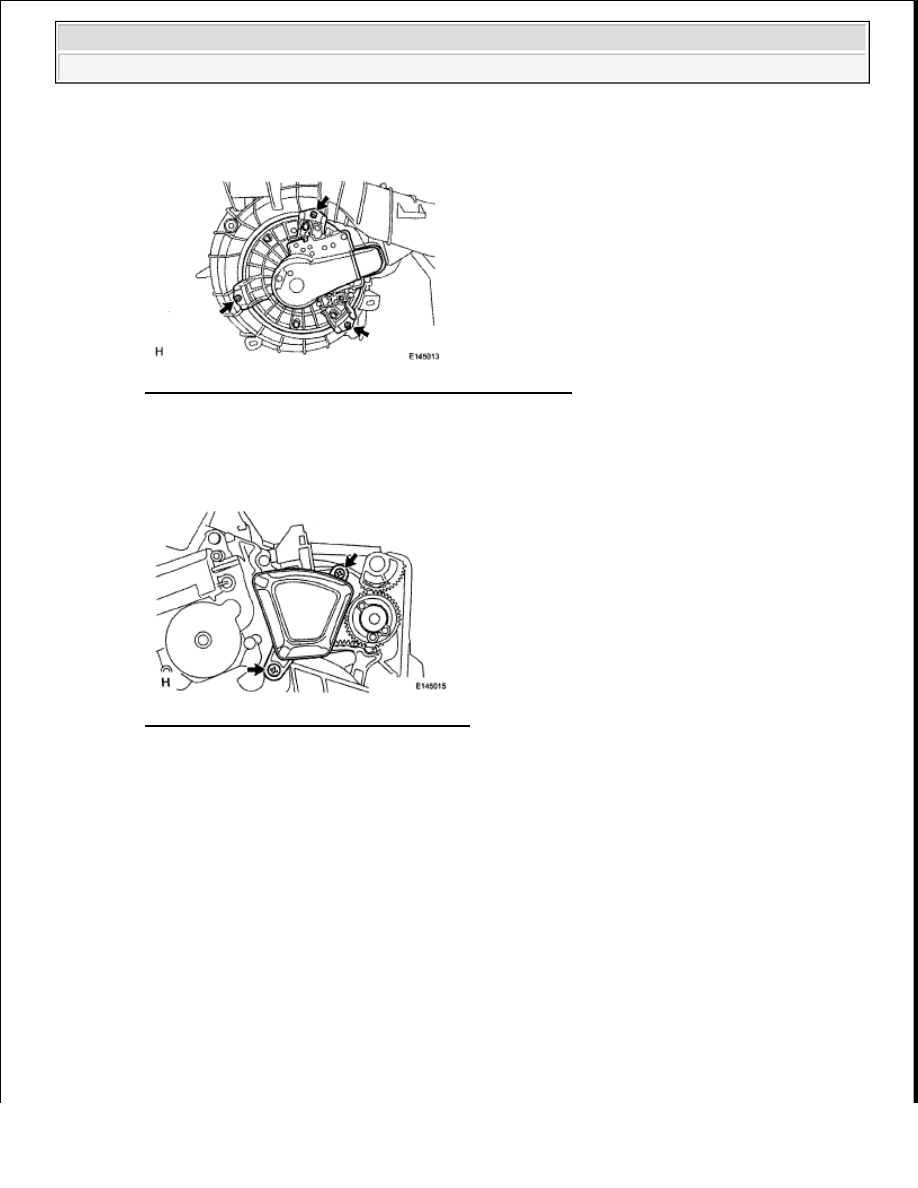

Fig. 178: Locating Blower With Fan Motor And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. REMOVE AIR DUCT

a. Remove the 2 screws and duct.

Fig. 179: Identifying Air Duct And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. REMOVE DAMPER SERVO SUB-ASSEMBLY

a. Disconnect the 2 connectors.

b. Remove the 4 screws and damper servo.



2009 Toyota Tundra

2009 HVAC Air Conditioning - Tundra

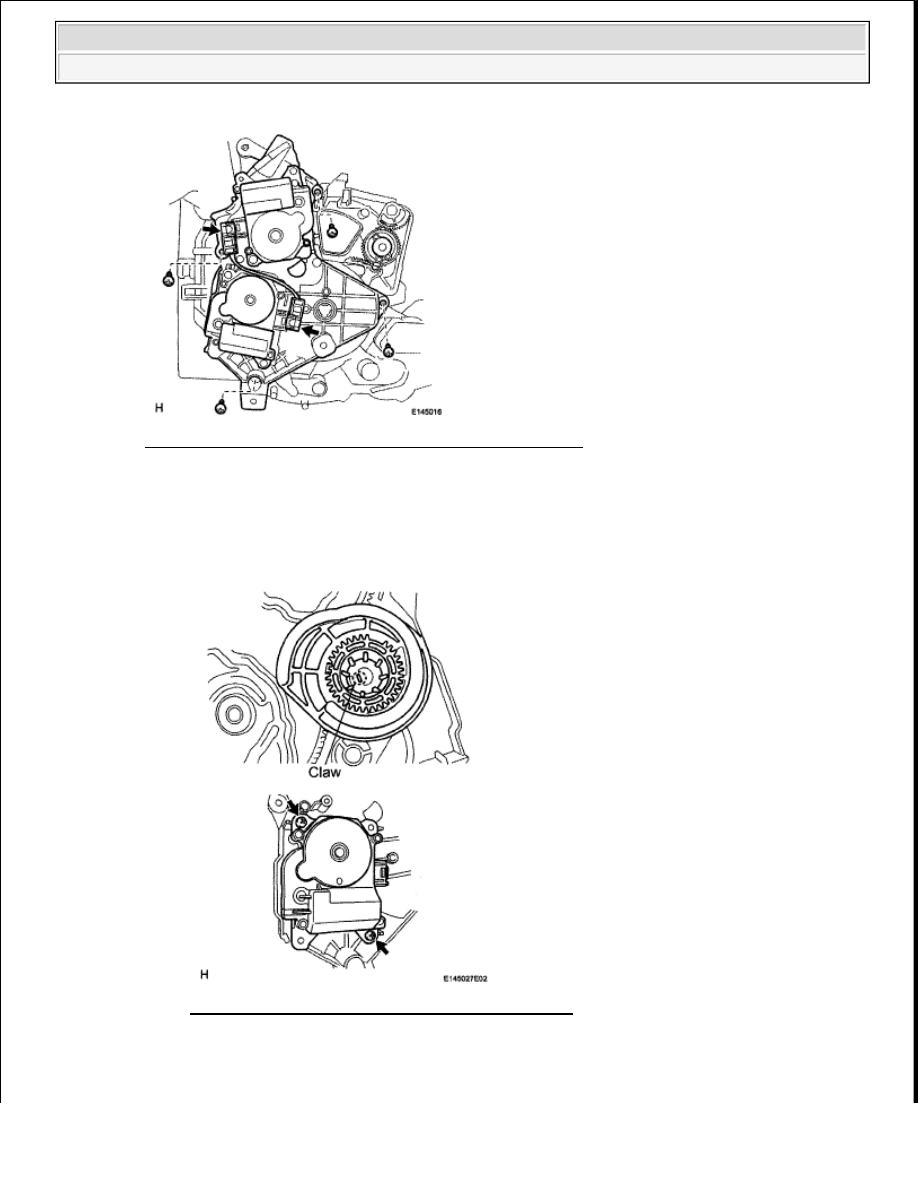

Fig. 180: Locating Damper Servo Screws And Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the servo motor.

1. Detach the claw and remove the main plate.

2. Remove the 2 screws and damper servo.

Fig. 181: Locating Servo Motor Screws And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the servo motor.
