FRONT DOOR SPEAKER (FOR REGULAR CAB)

COMPONENTS

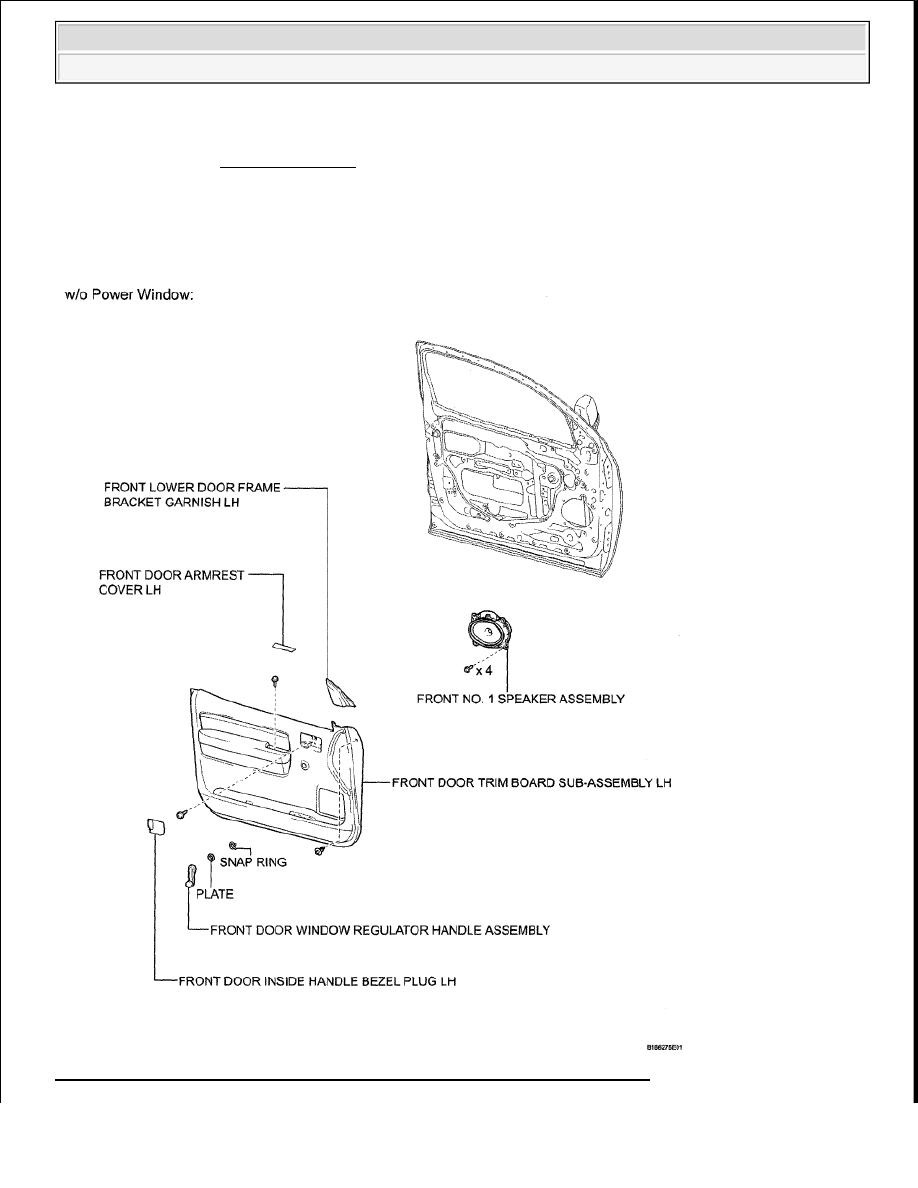

Fig. 344: Identifying Front Door Speaker (W/O Power Window) Components

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

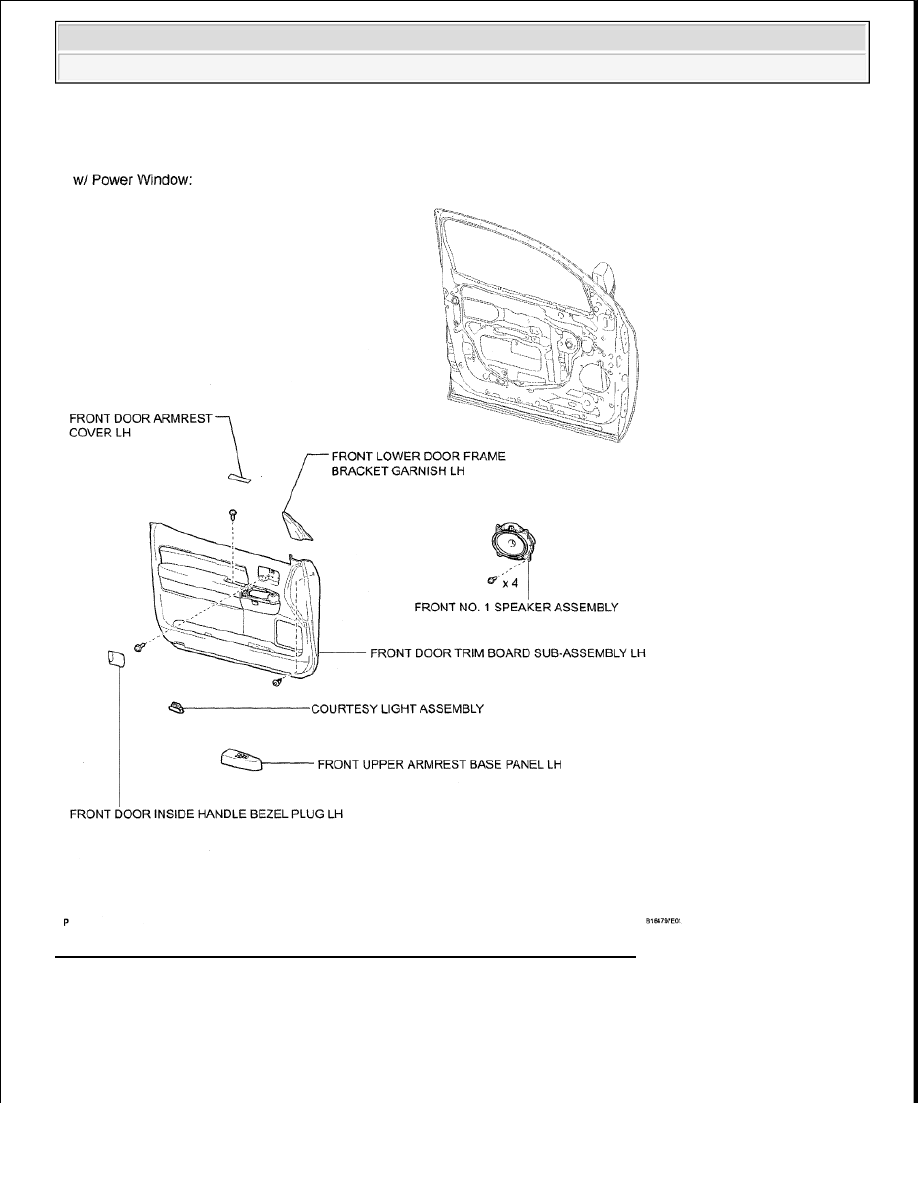

Fig. 345: Identifying Front Door Speaker (W/ Power Window) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

































Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See DISASSEMBLY )

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See DISASSEMBLY )

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH (w/ Power Window) (See

DISASSEMBLY )

5. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power

Window) (See DISASSEMBLY )

6. REMOVE COURTESY LIGHT ASSEMBLY (w/ Power Window) (See DISASSEMBLY )

7. REMOVE FRONT DOOR ARMREST COVER LH

8. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See DISASSEMBLY )

9. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY

a. Disconnect the speaker connector.

b. Remove the 4 screws and speaker.

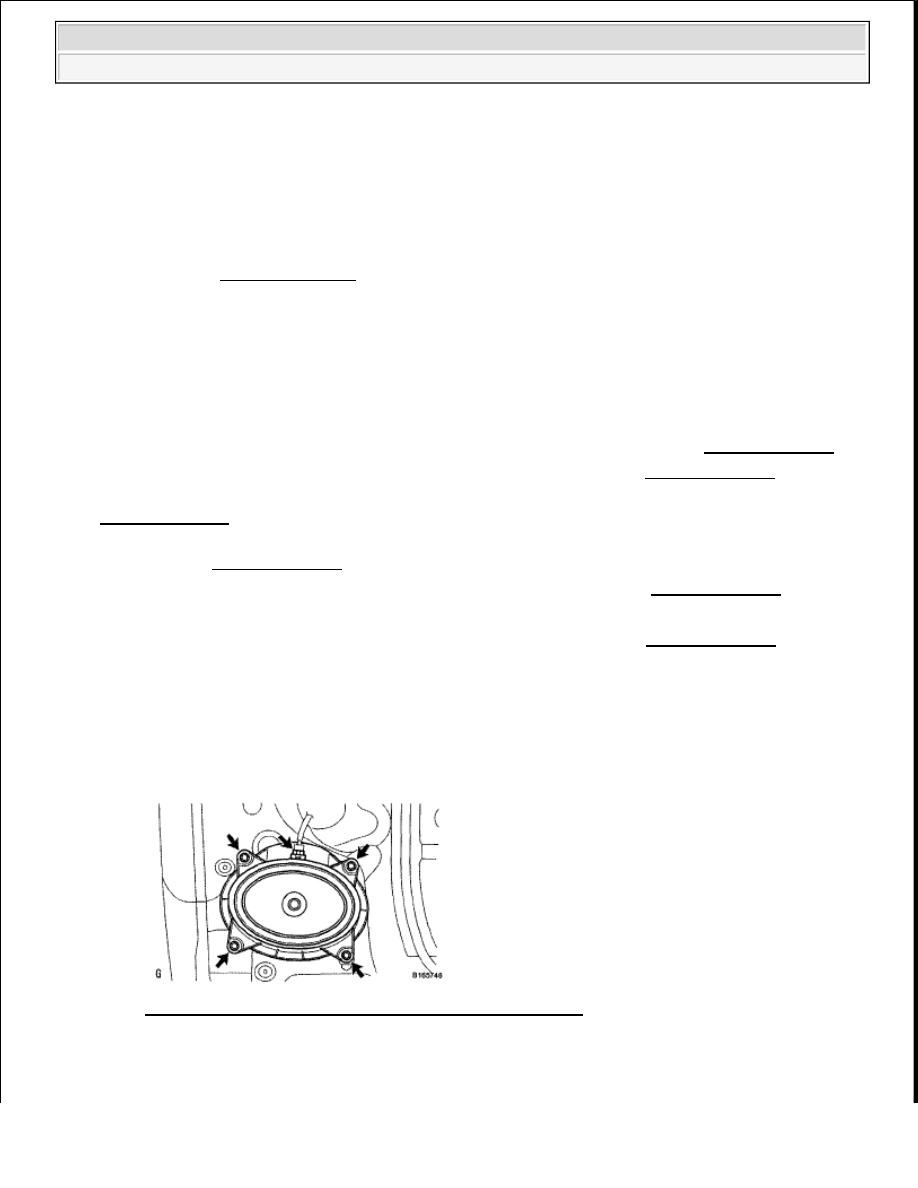

Fig. 346: Locating Front No. 1 Speaker Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).

NOTE:

After the ignition switch is turned OFF, the navigation system requires
approximately 90 seconds to record various types of memory and
settings. As a result, after turning the ignition switch OFF, wait 90 seconds
or more before disconnecting the cable from the negative (-) battery
terminal.

NOTE:

Do not touch the cone part of the speaker.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































1. INSPECT FRONT NO. 1 SPEAKER ASSEMBLY

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

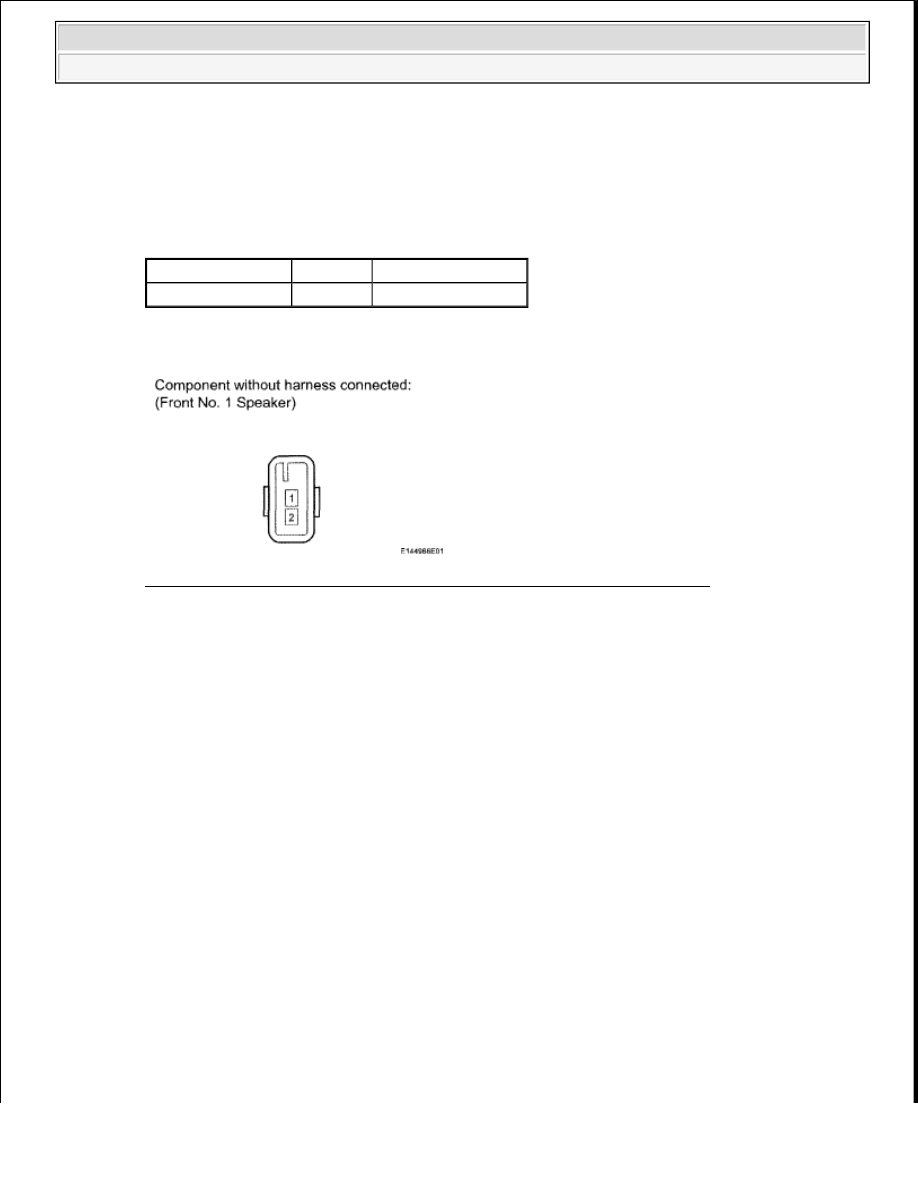

Fig. 347: Identifying Front No. 1 Speaker Assembly Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY

a. Temporarily install the speaker by attaching the claws of the speaker to the door panel.

b. Install the speaker with the 4 screws.

HINT:

Install the screws in the order shown in the illustration.

Tester Connection Condition Specified Condition

1-2

Always

3.2 to 4.8 ohms

NOTE:

Do not touch the cone part of the speaker.
