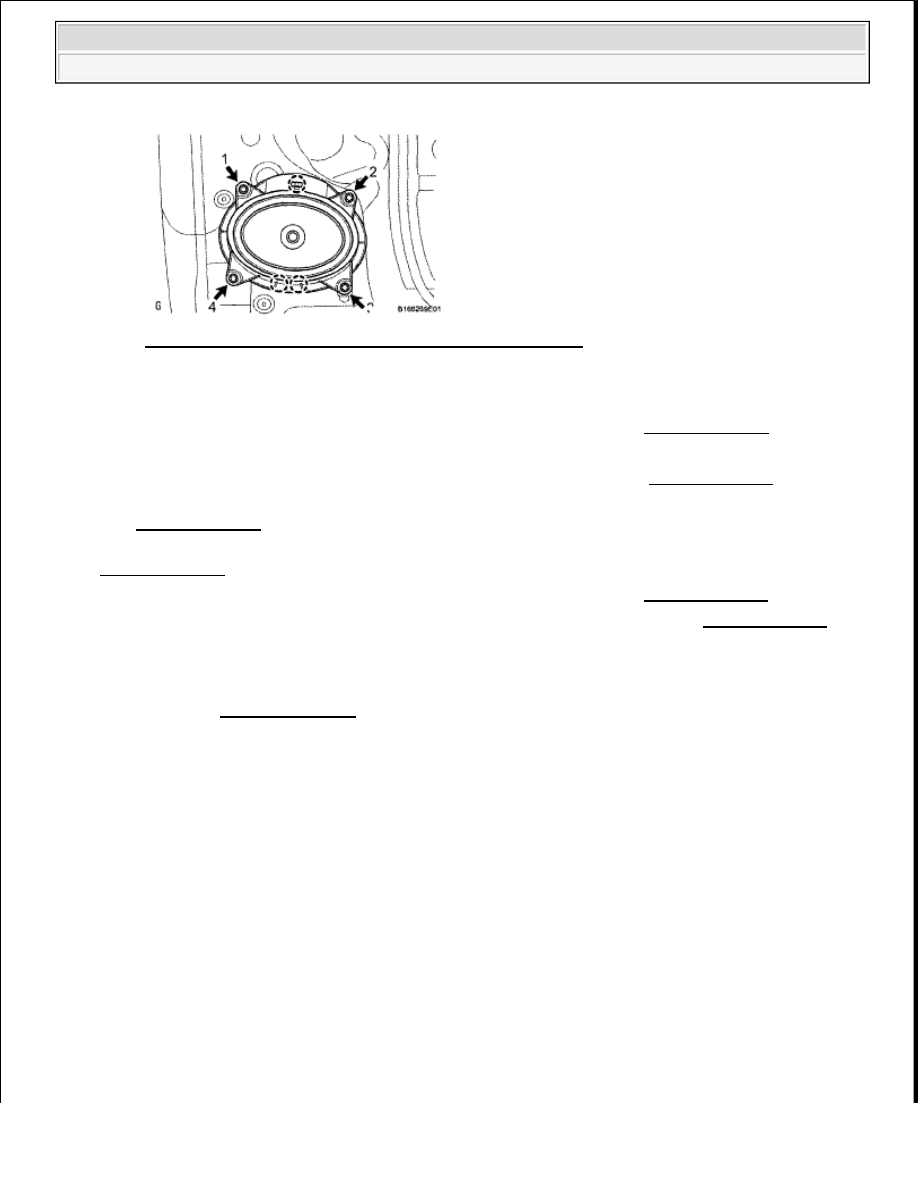

Fig. 348: Locating Front No. 1 Speaker Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the connector.

2. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

3. INSTALL FRONT DOOR ARMREST COVER LH

4. INSTALL COURTESY LIGHT ASSEMBLY (w/ Power Window) (See REASSEMBLY )

5. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

(See REASSEMBLY )

6. INSTALL FRONT UPPER ARMREST BASE PANEL LH (w/ Power Window) (See

REASSEMBLY )

7. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

8. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See REASSEMBLY )

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

REAR DOOR SPEAKER (FOR DOUBLE CAB)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

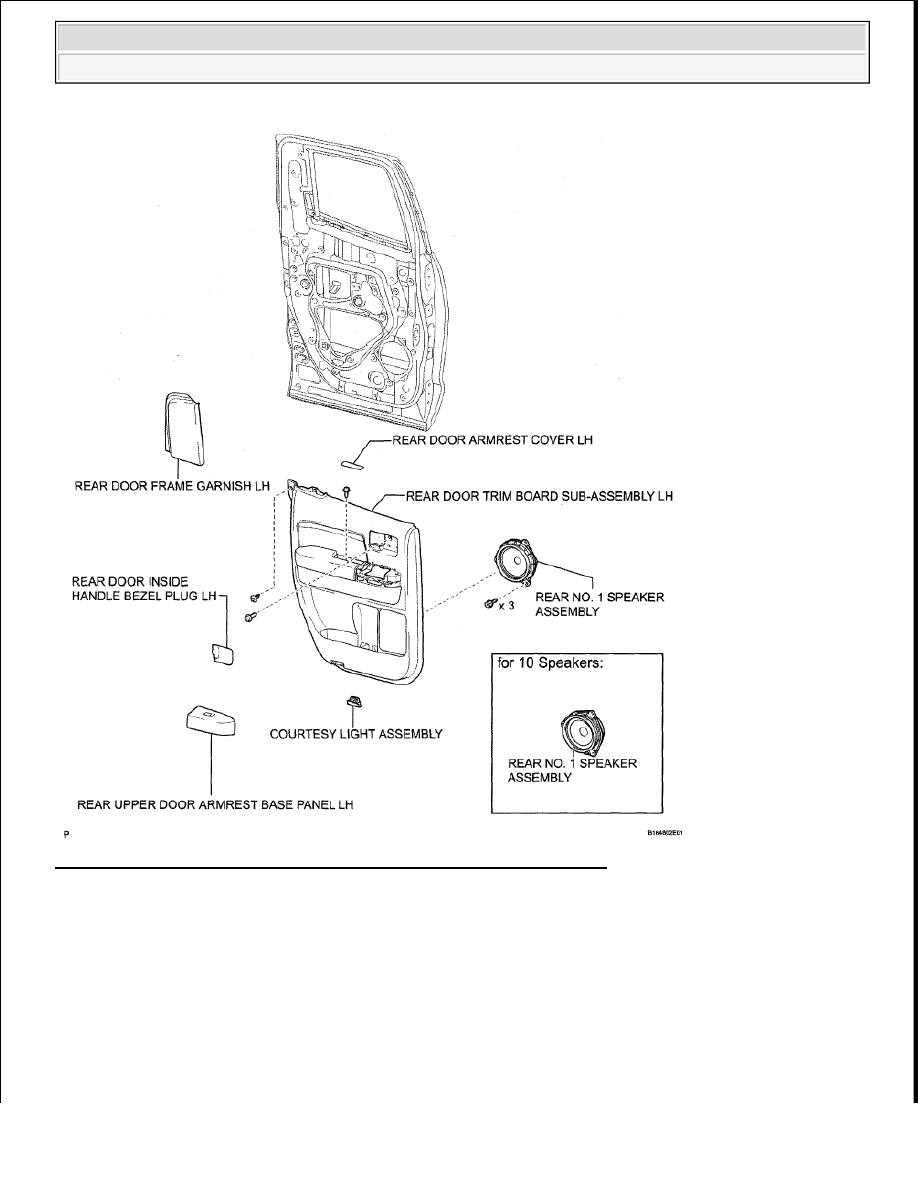

Fig. 349: Identifying Rear Door Speaker (For Double Cab) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































2. REMOVE REAR DOOR FRAME GARNISH LH (See DISASSEMBLY )

3. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH (See DISASSEMBLY )

4. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH (See DISASSEMBLY )

5. REMOVE COURTESY LIGHT ASSEMBLY (See DISASSEMBLY )

6. REMOVE REAR DOOR ARMREST COVER LH

7. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH (See DISASSEMBLY )

8. REMOVE REAR NO. 1 SPEAKER ASSEMBLY

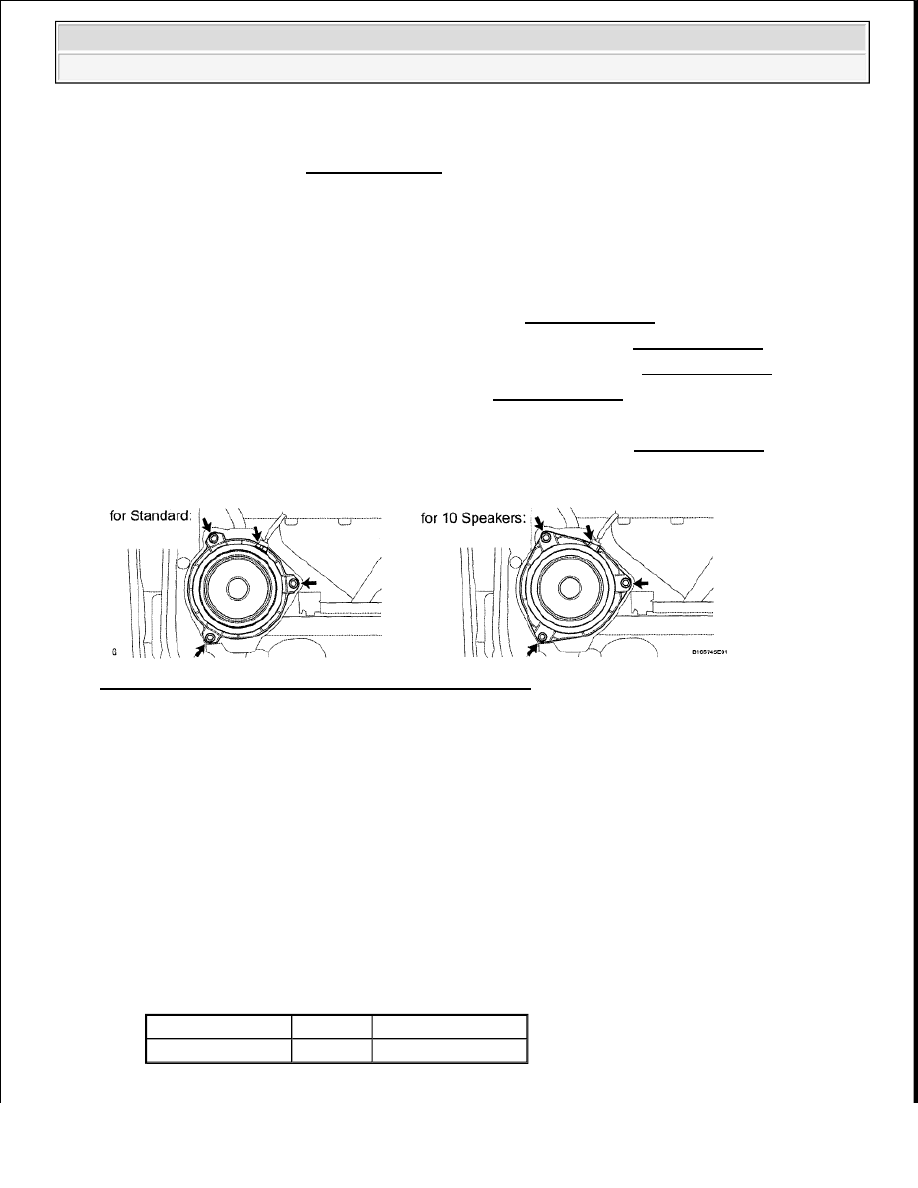

Fig. 350: Locating Rear No. 1 Speaker Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Disconnect the speaker connector.

b. Remove the 3 screws and speaker.

INSPECTION

1. INSPECT REAR NO. 1 SPEAKER ASSEMBLY (for Standard)

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.

NOTE:

Do not touch the cone part of the speaker.

Tester Connection Condition Specified Condition

1-2

Always

3.2 to 4.8 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































If the result is not as specified, replace the speaker assembly.

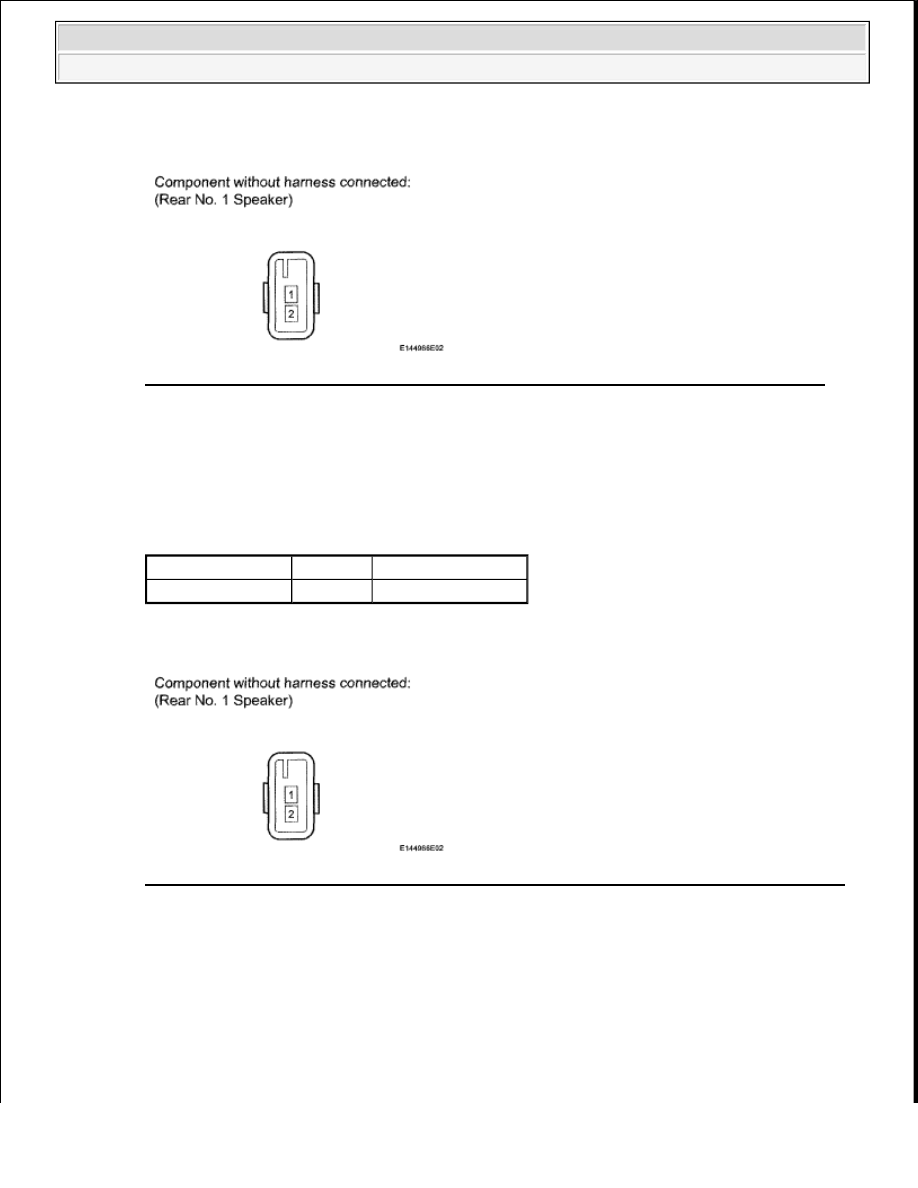

Fig. 351: Identifying Rear No. 1 Speaker Assembly Connector Terminals (For Standard)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSPECT REAR NO. 1 SPEAKER ASSEMBLY (for 10 Speakers)

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION

If the result is not as specified, replace the speaker assembly.

Fig. 352: Identifying Rear No. 1 Speaker Assembly Connector Terminals (For 10 Speakers)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL REAR NO. 1 SPEAKER ASSEMBLY

Tester Connection Condition Specified Condition

1-2

Always

1,5 to 2.1 ohms
