Toyota Tundra. Manual - part 241

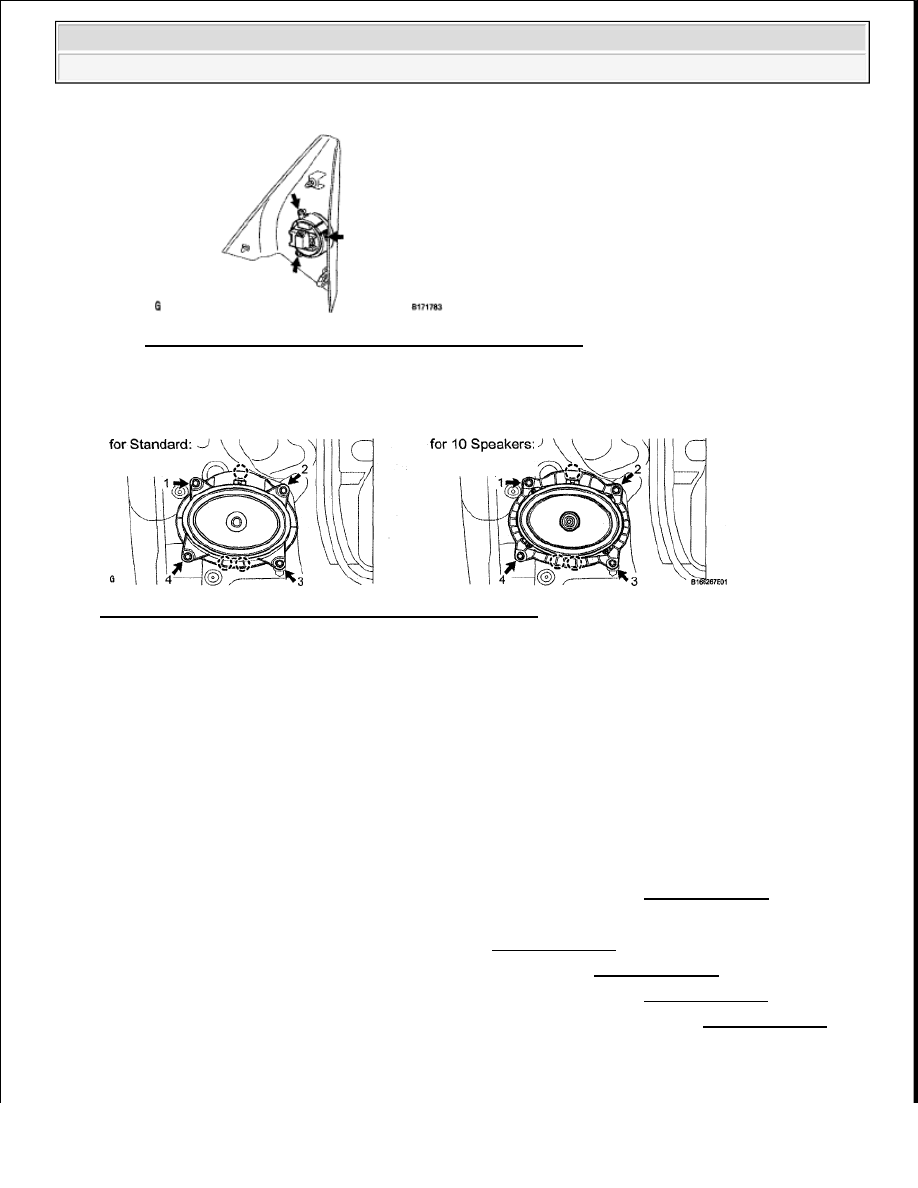

Fig. 331: Locating Front No. 3 Speaker Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY

Fig. 332: Locating Front No. 1 Speaker Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Temporarily install the speaker by attaching the claws of the speaker to the door panel.

b. Install the speaker with the 4 screws.

HINT:

Install the screws in the order shown in the illustration.

c. Connect the connector.

3. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

4. INSTALL FRONT DOOR ARMREST COVER LH

5. INSTALL COURTESY LIGHT ASSEMBLY (See REASSEMBLY )

6. INSTALL FRONT UPPER ARMREST BASE PANEL LH (See REASSEMBLY )

7. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

8. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See REASSEMBLY )

9. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTE:

Do not touch the cone part of the speaker.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































FRONT DOOR SPEAKER (FOR CREWMAX)

COMPONENTS

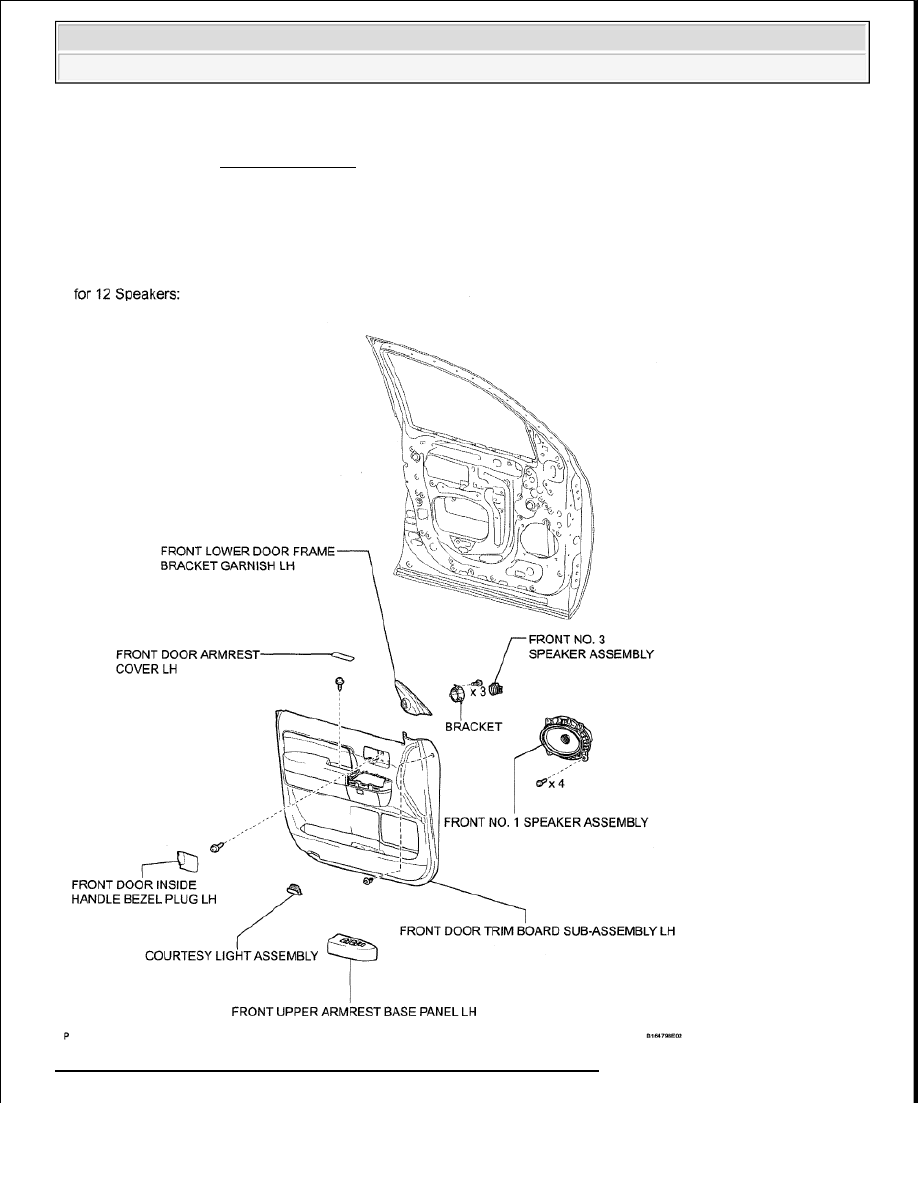

Fig. 333: Identifying Front Door Speaker (For CrewMax) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra

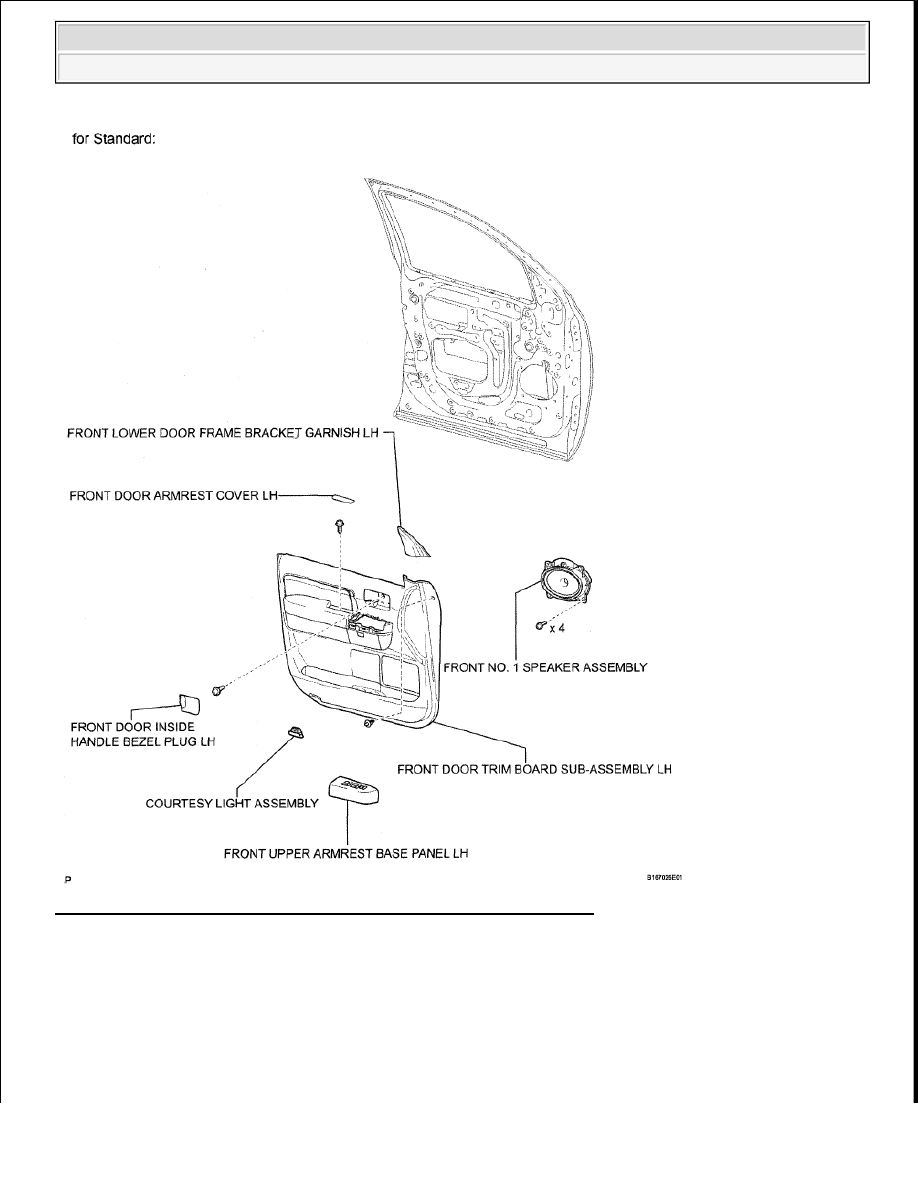

Fig. 334: Identifying Front Door Speaker (For Standard) Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Audio/Visual - Tundra































1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See DISASSEMBLY )

3. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See DISASSEMBLY )

4. REMOVE FRONT UPPER ARMREST BASE PANEL LH (See DISASSEMBLY )

5. REMOVE FRONT DOOR ARMREST COVER LH

6. REMOVE COURTESY LIGHT ASSEMBLY (See DISASSEMBLY )

7. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See DISASSEMBLY )

8. REMOVE FRONT NO. 1 SPEAKER ASSEMBLY

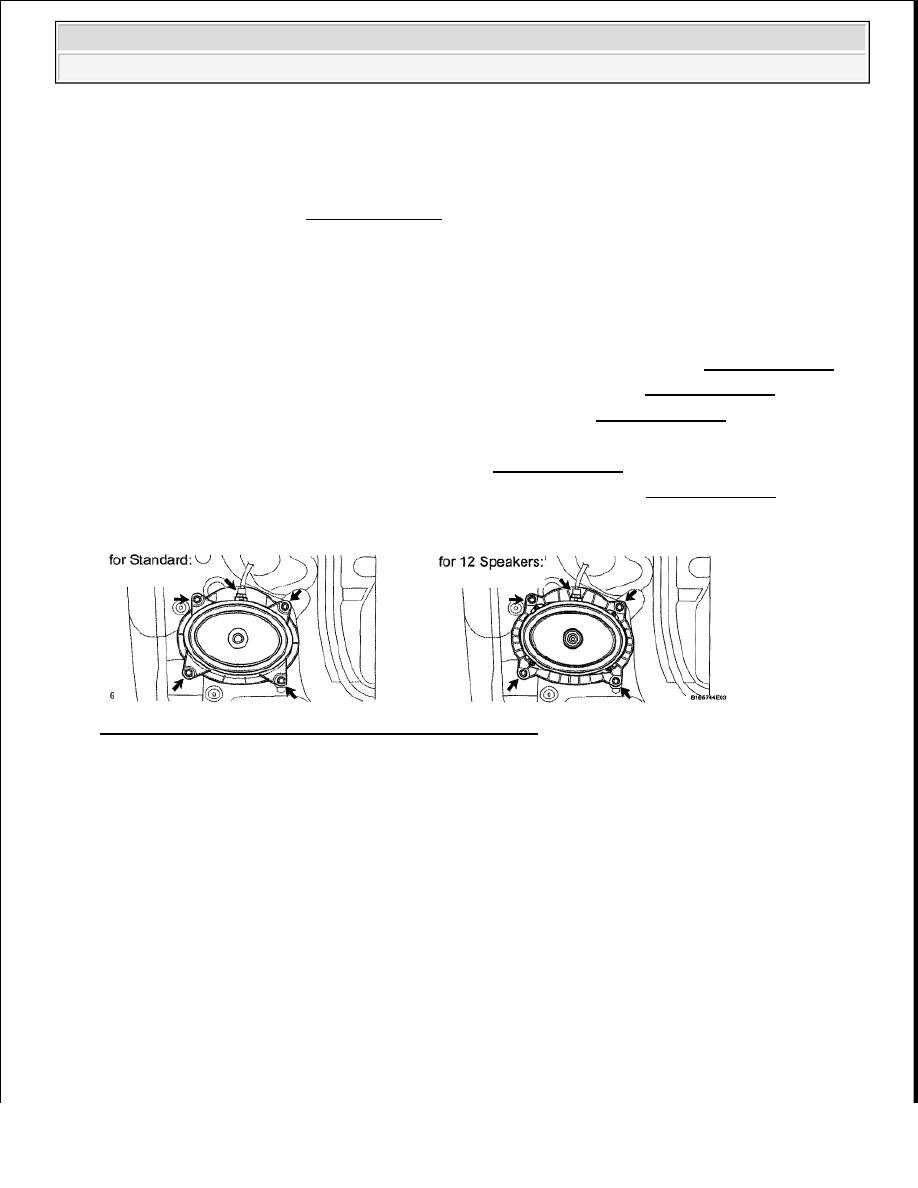

Fig. 335: Locating Front No. 1 Speaker Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Disconnect the speaker connector.

b. Remove the 4 screws and speaker.

9. REMOVE FRONT NO. 3 SPEAKER ASSEMBLY (for 12 Speakers)

a. Remove the 3 screws and speaker with bracket.

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.

NOTE:

Do not touch the cone part of the speaker.
