Toyota Tundra. Manual - part 2323

Torque: 23 N*m (235 kgf*cm, 17 ft.*lbf)

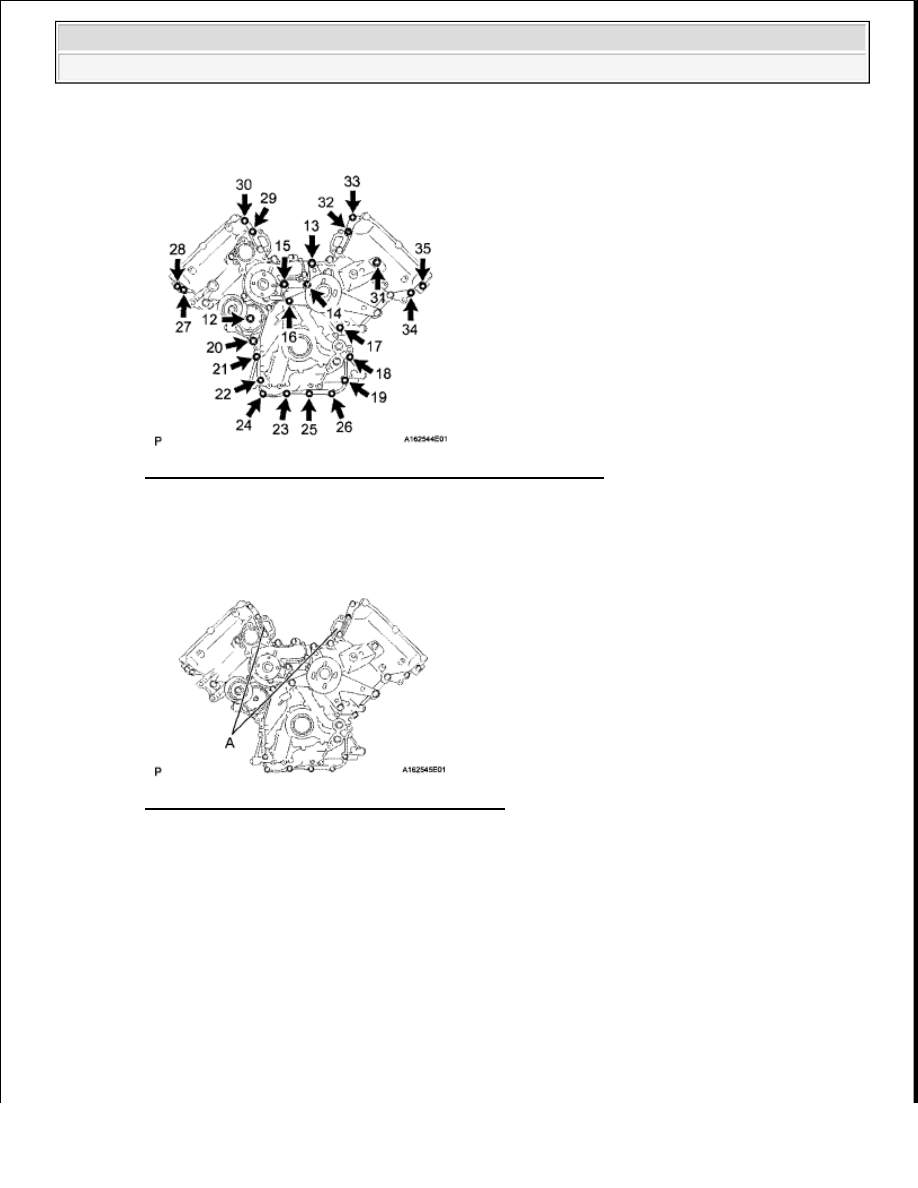

Fig. 97: Identifying Tightening Sequence Of Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 98: Identifying Seal Packing Labeled Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH

a

Install 5 new gaskets to the camshaft bearing caps (No  2, No  3)

NOTE:

After the installation, if the seal packing has seeped out at the areas
labeled A shown in the illustration, wipe it off.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































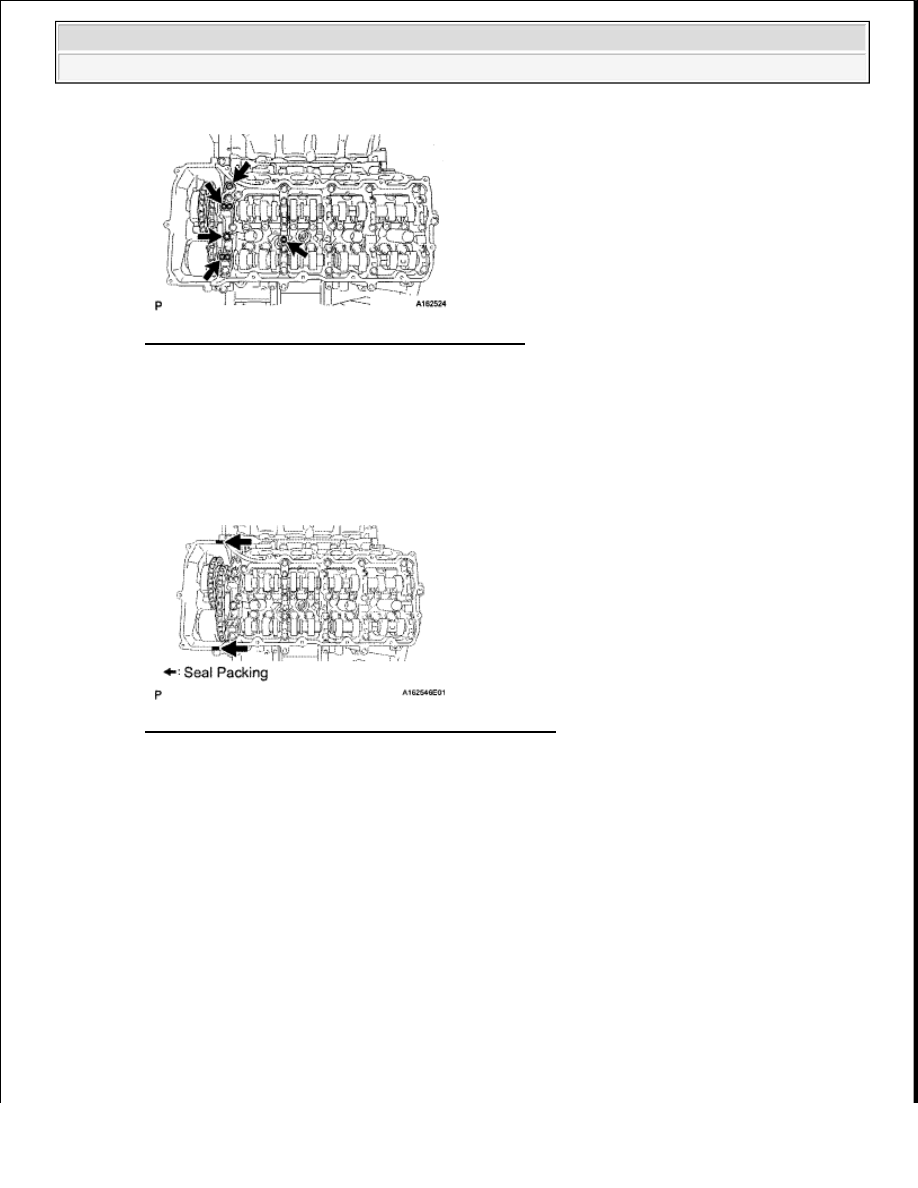

Fig. 99: Identifying Camshaft Bearing Caps Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the gasket to the cylinder head cover

c

Apply seal packing as shown in the illustration

Fig. 100: Identifying Area For Applying Seal Packing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Seal packing: Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

d

Install the cylinder head cover washer with a new seal and the 14 bolts

NOTE:

Remove any oil from the contact surface.

NOTE:



Remove any oil from the contact surface.



Install the cylinder head cover within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.



Do not start the engine for at least 2 hours after the installation.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































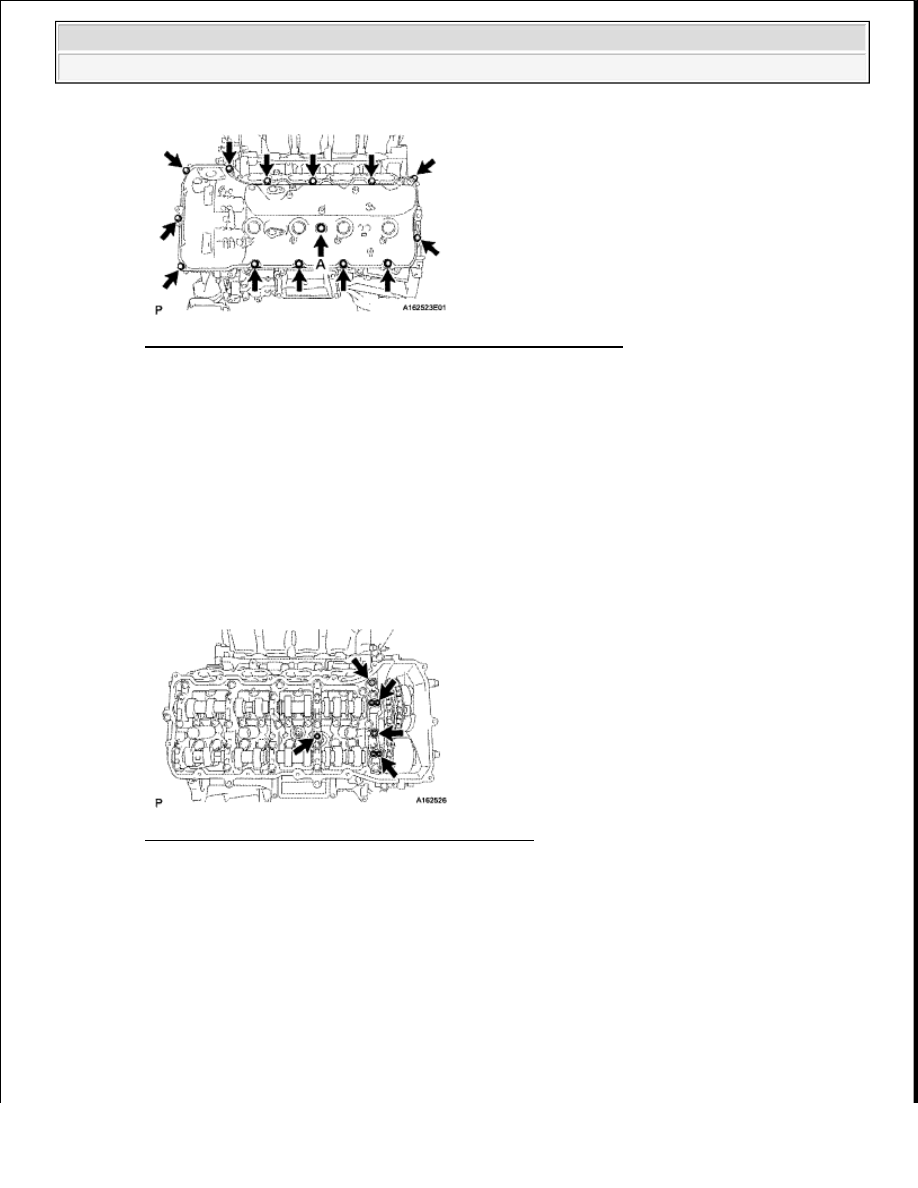

Fig. 101: Identifying Cylinder Head Cover Washer With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: for bolt A

21 N*m (214 kgf*cm, 15 ft.*lbf)

except bolt A

12 N*m (122 kgf*cm, 9 ft.*lbf)

4

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY RH

a

Install 5 new gaskets to the camshaft bearing caps  (No  1,No  3)

Fig. 102: Identifying Camshaft Bearing Caps Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the gasket to the cylinder head cover

c

Apply seal packing as shown in the illustration

NOTE:

Remove any oil from the contact surface.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































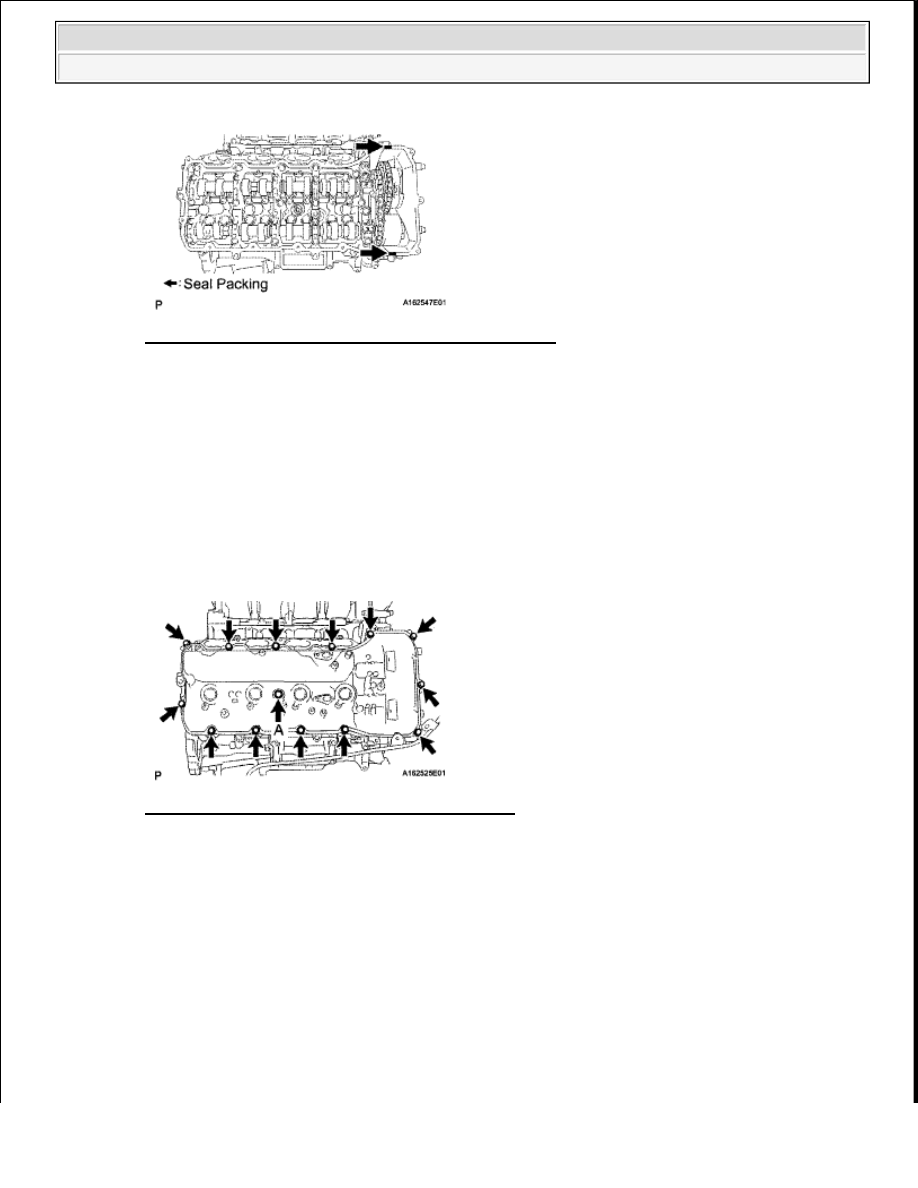

Fig. 103: Identifying Area For Applying Seal Packing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Seal packing: Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

d

Install the cylinder head cover washer with a new seal and the 14 bolts

Fig. 104: Identifying Cylinder Head Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Torque: for bolt A

21 N*m (214 kgf*cm, 15 ft.*lbf)

except bolt A

12 N*m (122 kgf*cm, 9 ft.*lbf)

e

Install the noise filter to the cylinder head cover with the bolt

Torque: 7.0 N*m (71 kgf*cm, 62 in.*lbf)

NOTE:



Remove any oil from the contact surface.



Install the cylinder head cover within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.



Do not start the engine for at least 2 hours after the installation.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra
