5

INSTALL IGNITION COIL ASSEMBLY

a

Install the 8 ignition coils with the 8 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 105: Identifying Cylinder Head Cover Sub-Assembly Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

INSTALL CRANKSHAFT PULLEY

a

Align the pulley set key with the key groove of the pulley, and slide on the pulley

b

Using SST, install the pulley set bolt

SST 09213-54015 (90119-08216), 09330-00021

Torque: 300 N*m (3059 kgf*cm, 221 ft.*lbf)

Fig. 106: Installing Pulley Set Bolt Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

CONNECT WIRE HARNESS CLAMP BRACKET

a

Connect the bracket to the timing chain cover with the bolt

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 107: Identifying Timing Chain Cover With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

INSTALL NO. 1 IDLER PULLEY SUB-ASSEMBLY

a

Install the idler pulley with the bolt

Torque: 43 N*m (438 kgf*cm, 32 ft.*lbf)

Fig. 108: Identifying Idler Pulley With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

INSTALL WATER PUMP PULLEY

a

Temporarily install the pulley with the 4 bolts

b

Using SST, hold the pulley and tighten the 4 bolts

SST 09960-10010 (09962-01000, 09963-01000)

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra

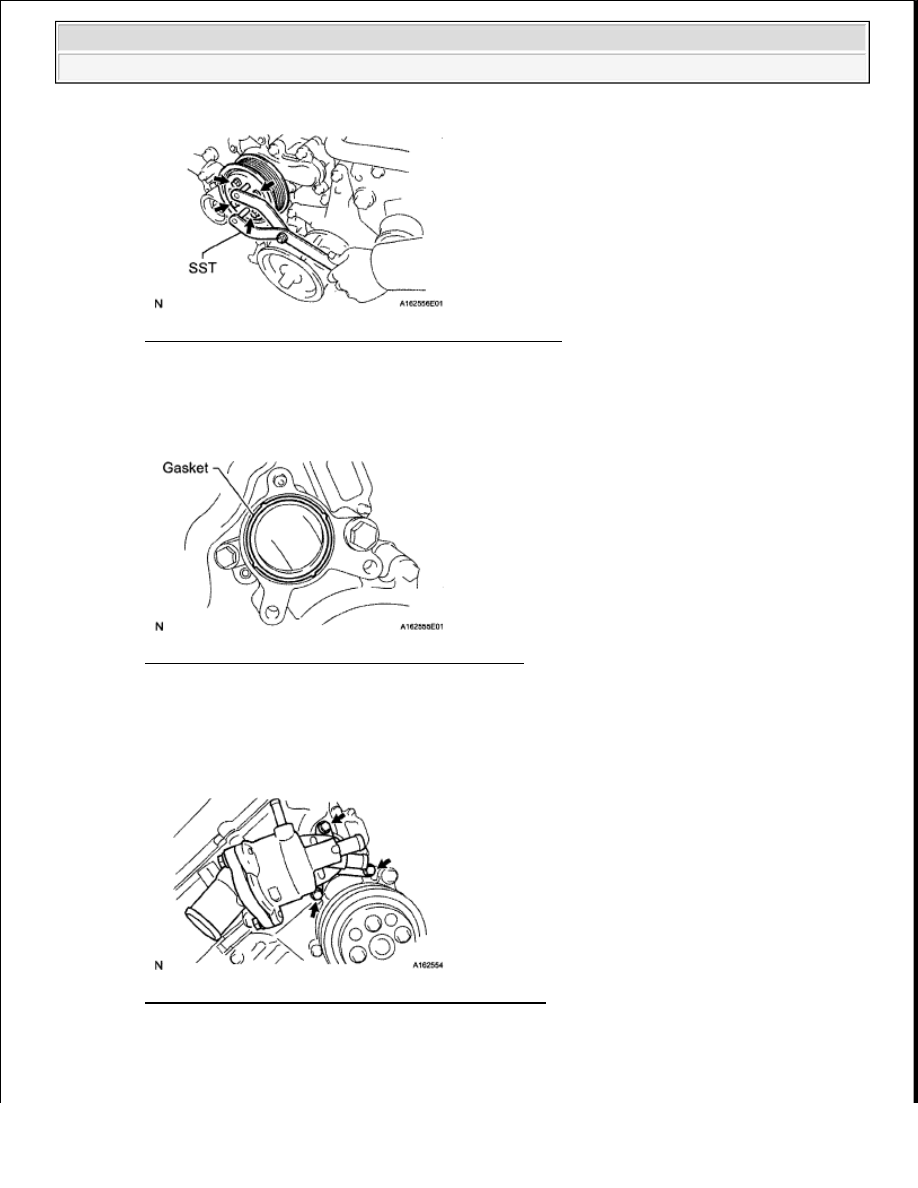

Fig. 109: Holding Pulley And Tighten Bolts Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

INSTALL WATER INLET HOUSING

a

Install a new gasket to the timing chain cover

Fig. 110: Identifying Timing Chain Cover Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the water inlet with the 3 bolts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 111: Identifying Water Inlet Housing And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

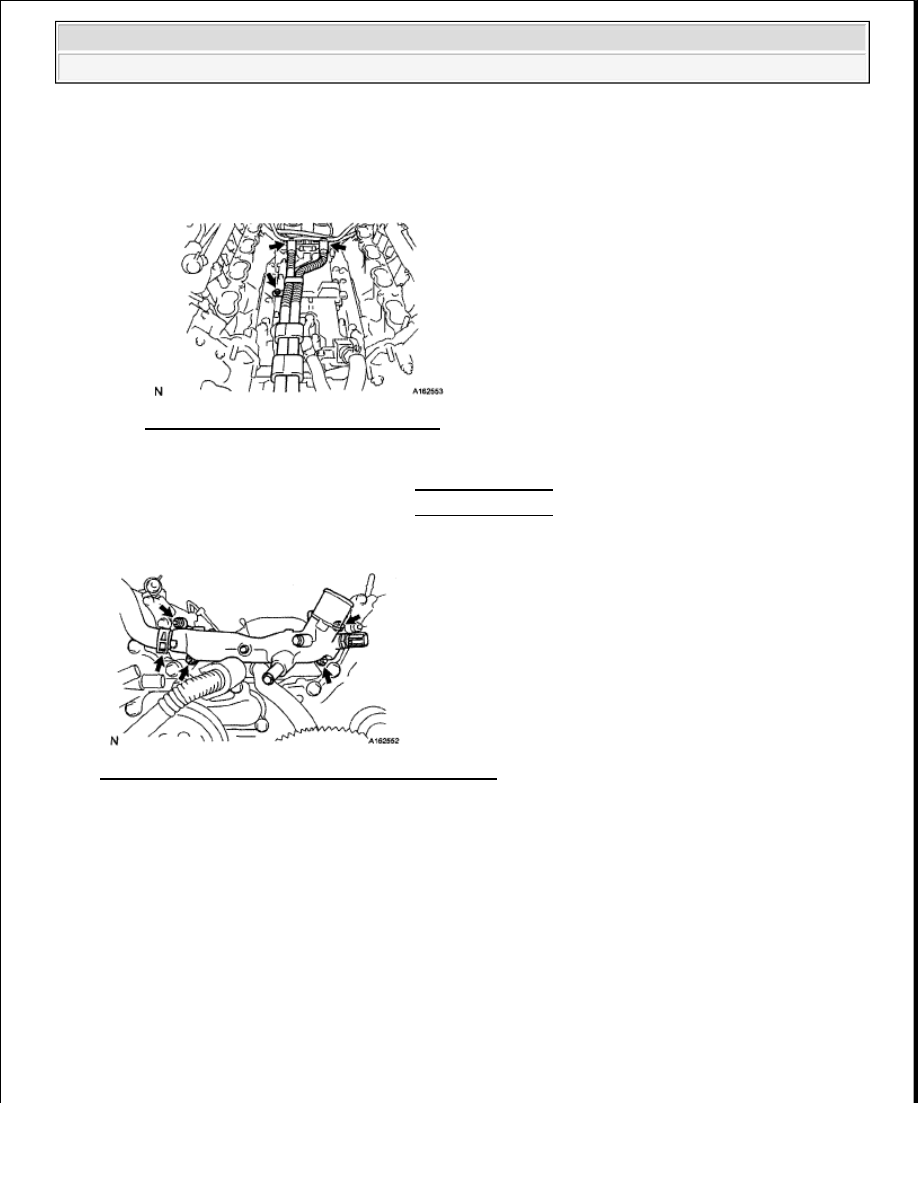

INSTALL AIR TUBE SUB-ASSEMBLY

a

Connect the 2 hoses



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































b

Install the air tube with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 112: Identifying air tube with bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

INSTALL NO. 1 ENGINE COVER (See INSTALLATION )

13

INSTALL NO. 2 ENGINE COVER (See INSTALLATION )

14

INSTALL FRONT WATER BYPASS JOINT

Fig. 113: Identifying Water Bypass Joint With Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Install 2 new gaskets and the water bypass joint with the 4 nuts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

b

Connect the No  2 water bypass hose to the water bypass joint

15

INSTALL WATER BYPASS PIPE SUB-ASSEMBLY

a

Connect the 2 hoses

b

Install the water bypass pipe with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra
