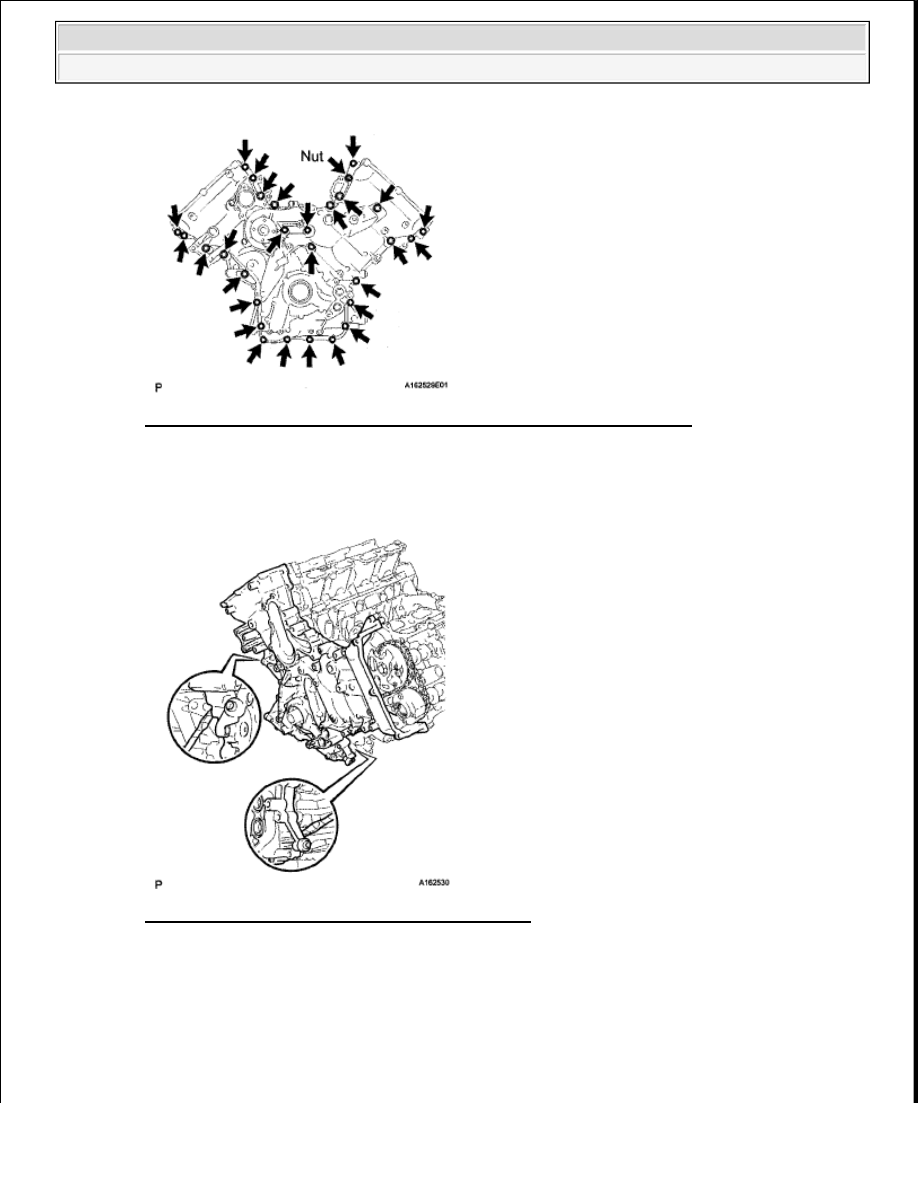

Fig. 72: Identifying Timing Chain Cover Sub-Assembly Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the timing chain cover by prying between it and the cylinder head and cylinder block with
a screwdriver as shown in the illustration

Fig. 73: Removing Timing Chain Cover By Prying
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use

NOTE:

Be careful not to damage the cylinder head and cylinder block
contact surfaces of the chain cover.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































c

Remove the oil pump gasket from the cylinder block

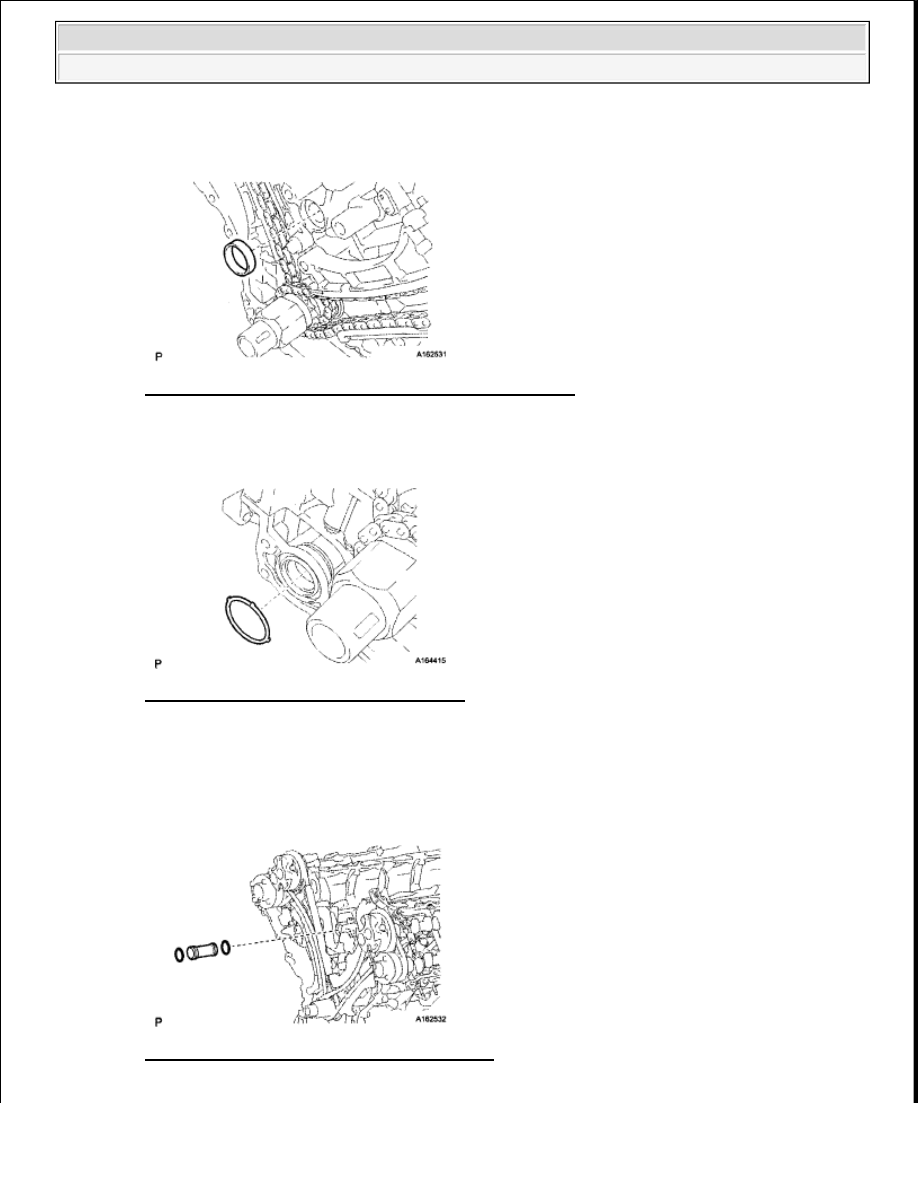

Fig. 74: Identifying Oil Pump Gasket At Cylinder Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the O-ring from the oil pan

Fig. 75: Identifying O-Ring From Oil Pan
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

40

REMOVE WATER INLET PIPE

a

Remove the water inlet pipe

b

Remove the 2 O-rings from the water inlet pipe

Fig. 76: Identifying Water Inlet Pipe O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































DISASSEMBLY

1

REMOVE OIL PUMP COVER

a

Remove the 13 bolts, oil pump cover, drive rotor and driven rotor

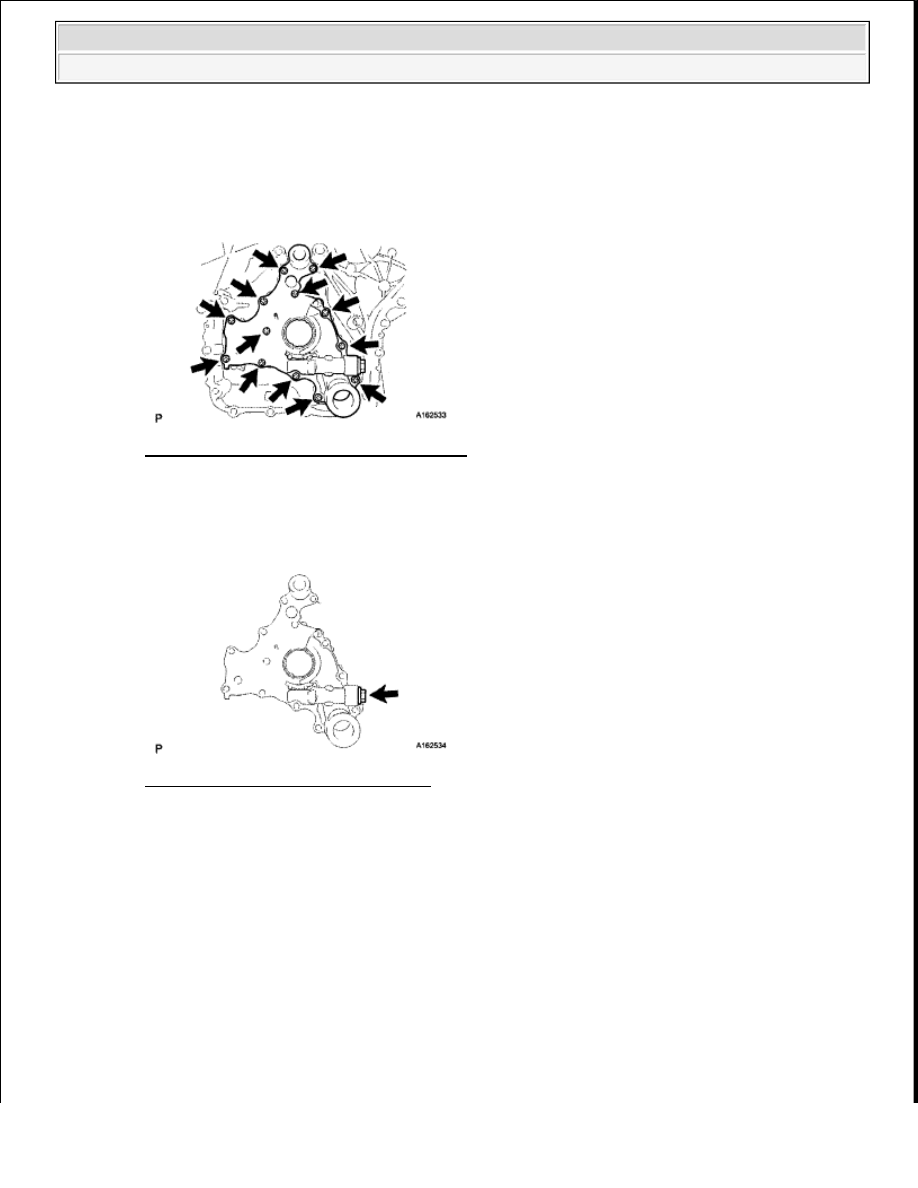

Fig. 77: Identifying Oil Pump Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE OIL PUMP RELIEF VALVE

a

Remove the relief valve plug

Fig. 78: Identifying Relief Valve Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Remove the valve spring and oil pump relief valve

INSPECTION

1

INSPECT OIL PUMP RELIEF VALVE

a

Coat the relief valve with engine oil

b

Check that the relief valve falls smoothly into the valve hole by its own weight

If the relief valve is not as specified, replace it  If necessary, replace the timing chain cover sub-
assembly



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































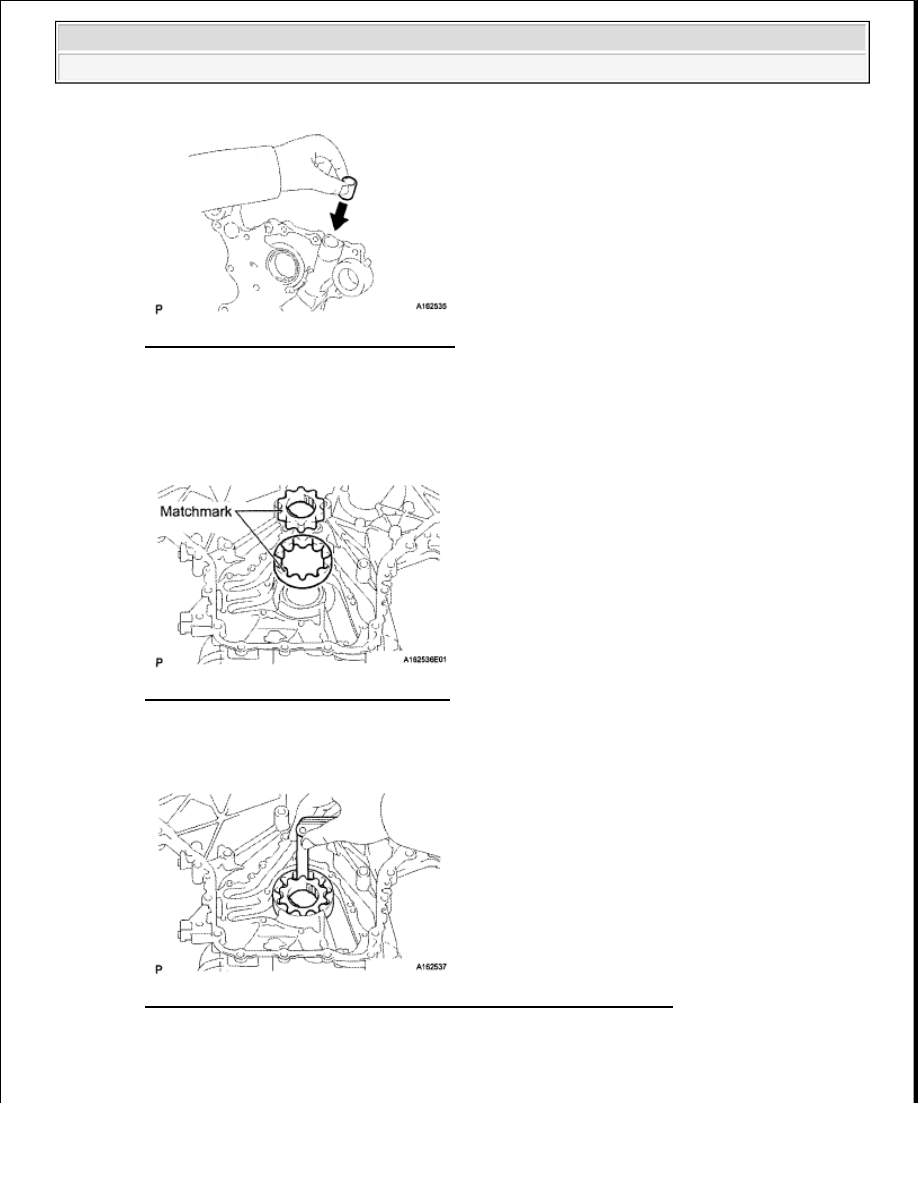

Fig. 79: Inserting Oil Pump Relief Valve
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

INSPECT OIL PUMP ROTOR SET

a

Install the rotors to the timing chain cover with the rotors' marks facing outward  Check that the
rotors revolve smoothly

Fig. 80: Identifying Oil Pump Rotor Set
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Check the tip clearance

Fig. 81: Measuring Clearance Between Drive And Driven Rotor Tips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1

Using a feeler gauge, measure the clearance between the drive and driven rotor tips, as
shown in the illustration
