Remove the terminal cap and nut, and disconnect the generator wire

c

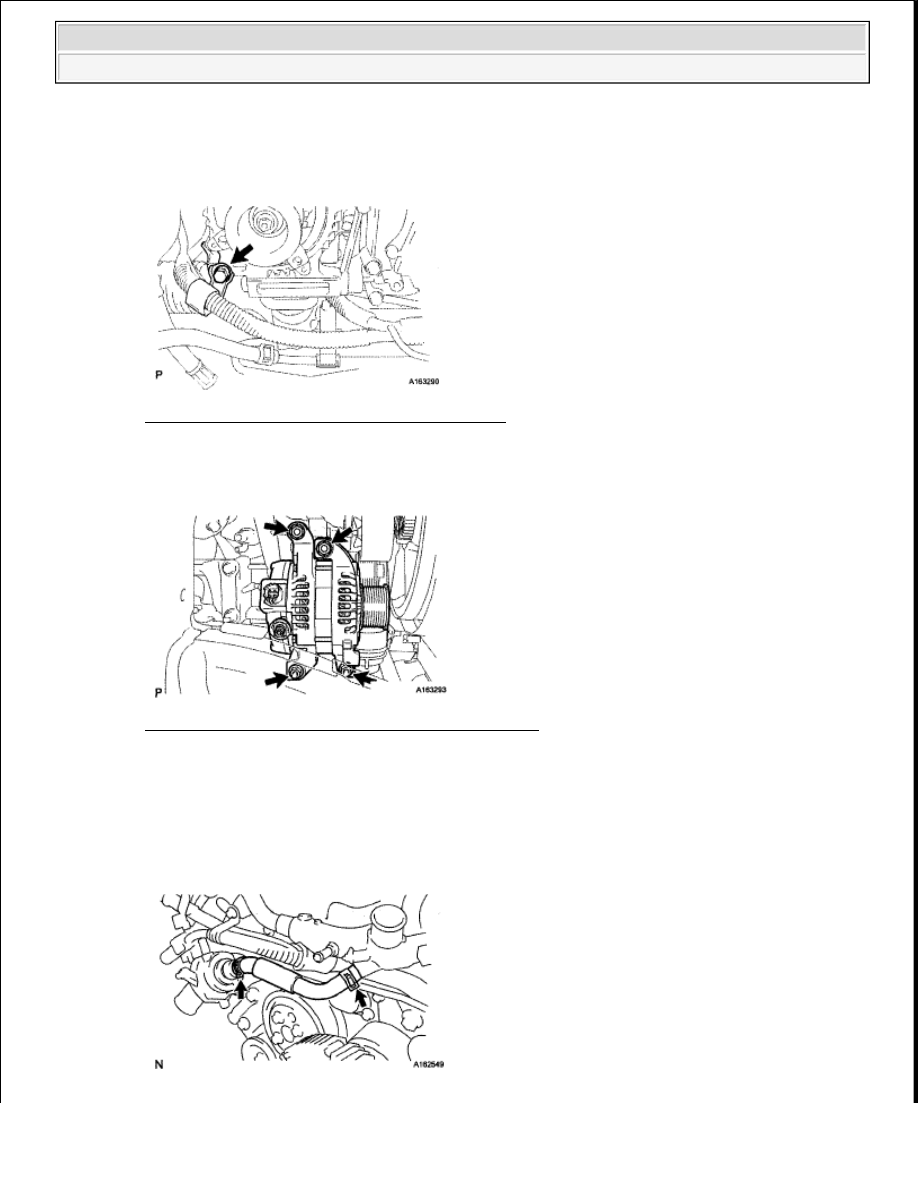

Remove the bolt and disconnect the wire harness bracket from the generator

Fig. 52: Identifying Wire Harness Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Remove the 2 bolts, 2 nuts and generator

Fig. 53: Identifying Generator Stud Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Remove the 2 stud bolts

23

REMOVE NO. 1 WATER BYPASS HOSE

a

Remove the No  1 water bypass hose by disconnect the hose from the water inlet housing and front
water bypass joint



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































Fig. 54: Identifying No. 1 Water Bypass Hose Joint
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24

REMOVE WATER BYPASS PIPE SUB-ASSEMBLY

a

Remove the bolt and disconnect the air tube

Fig. 55: Identifying Air Tube Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

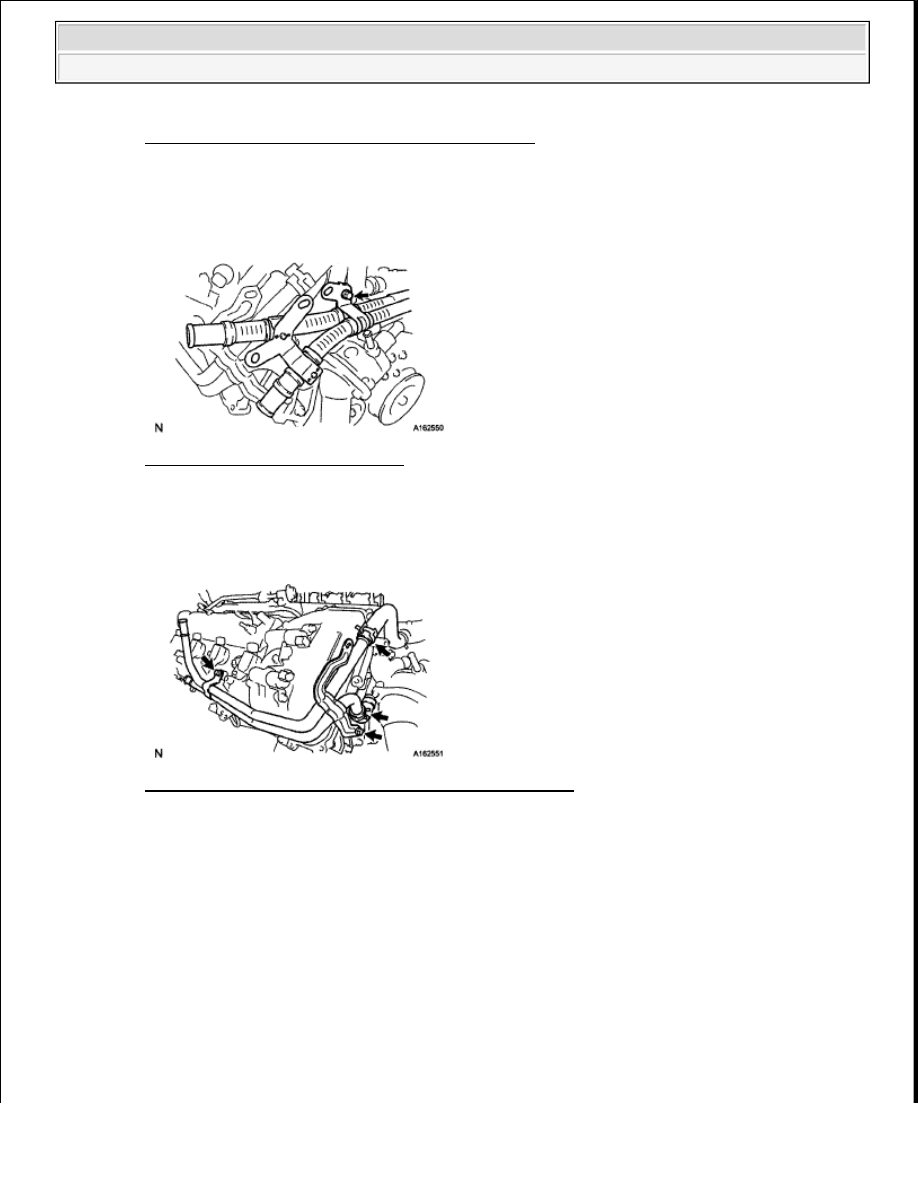

Disconnect the 2 hoses

c

Remove the 2 bolts and water bypass pipe

Fig. 56: Identifying Water Bypass Pipe Bolts And Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25

REMOVE FRONT WATER BYPASS JOINT

a

Disconnect the No  2 water bypass hose from the water bypass joint

b

Remove the 4 nuts, water bypass joint and 2 gaskets



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































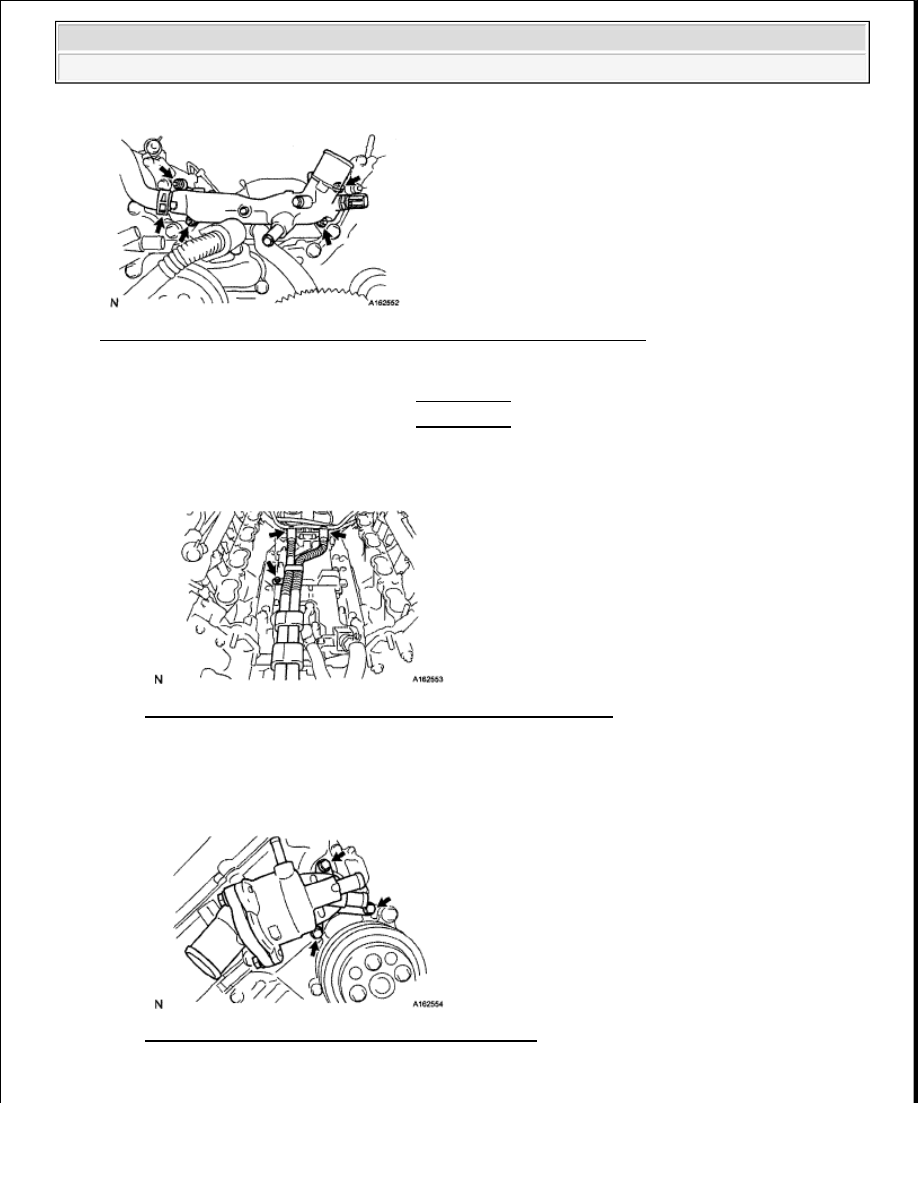

Fig. 57: Identifying Water Bypass Hose From Water Bypass Joint Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26

REMOVE NO. 2 ENGINE COVER (See REMOVAL )

27

REMOVE NO. 1 ENGINE COVER (See REMOVAL )

28

REMOVE AIR TUBE SUB-ASSEMBLY

a

Remove the bolt, disconnect the 2 hoses, and remove the air tube

Fig. 58: Identifying Air Tube Sub-Assembly Hoses And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

REMOVE WATER INLET HOUSING

a

Remove the 3 bolts, water inlet housing and gasket

Fig. 59: Identifying Water Inlet Housing And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FE) - Tundra































30

REMOVE WATER PUMP PULLEY

a

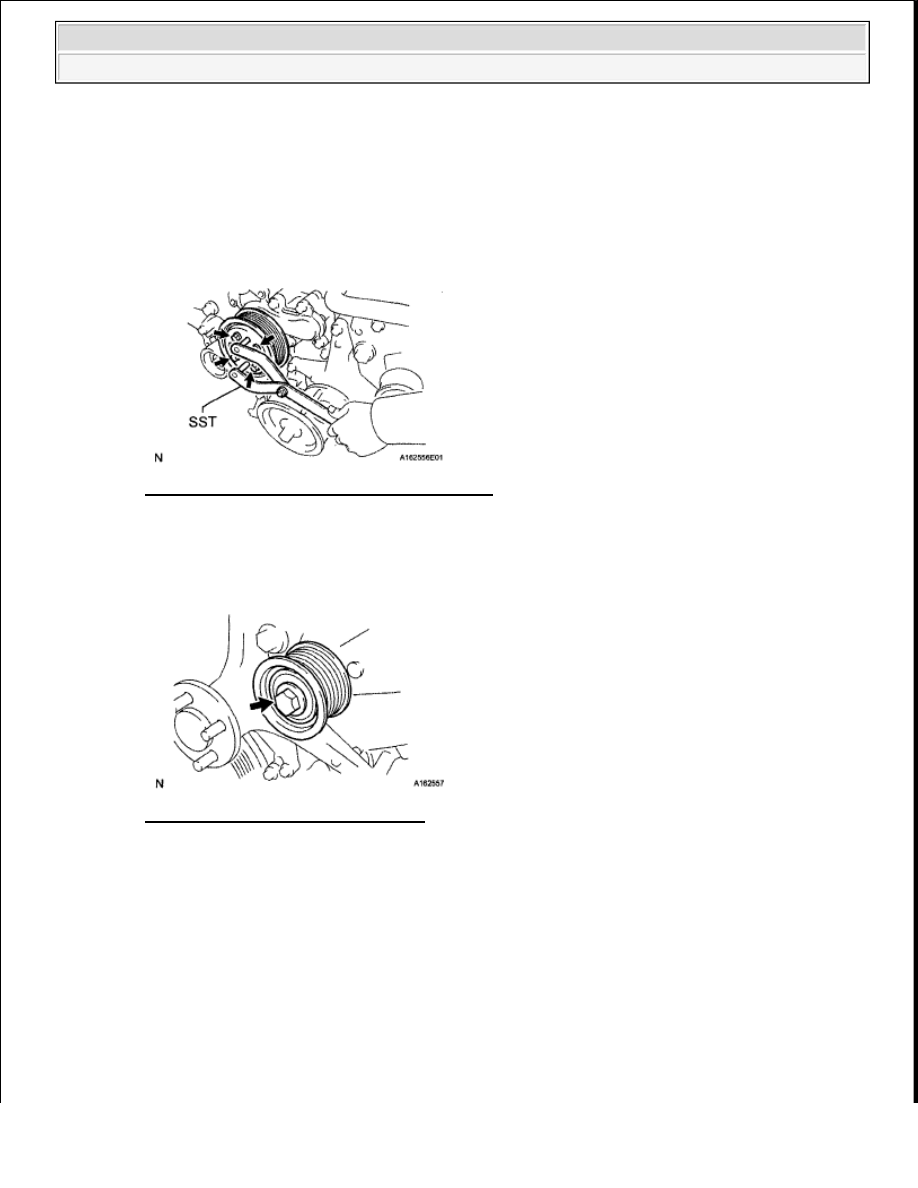

Using SST, hold the water pump pulley

SST 09960-10010 (09962-01000, 09963-01000)

b

Remove the 4 bolts and water pump pulley

Fig. 60: Identifying Water Pump Pulley Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31

REMOVE NO. 1 IDLER PULLEY SUB-ASSEMBLY

a

Remove the bolt and idler pulley

Fig. 61: Identifying Idler Pulley Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32

REMOVE FAN BRACKET ASSEMBLY

a
