Toyota Tundra. Manual - part 2305

4

Install the ground wire with the 2 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

5

Connect the noise filter connector

6

Connect the 2 VVT sensor connectors

7

Connect the injector connector

8

Connect the 4 ignition coil connectors

9

Connect the 2 camshaft timing oil control valve connectors

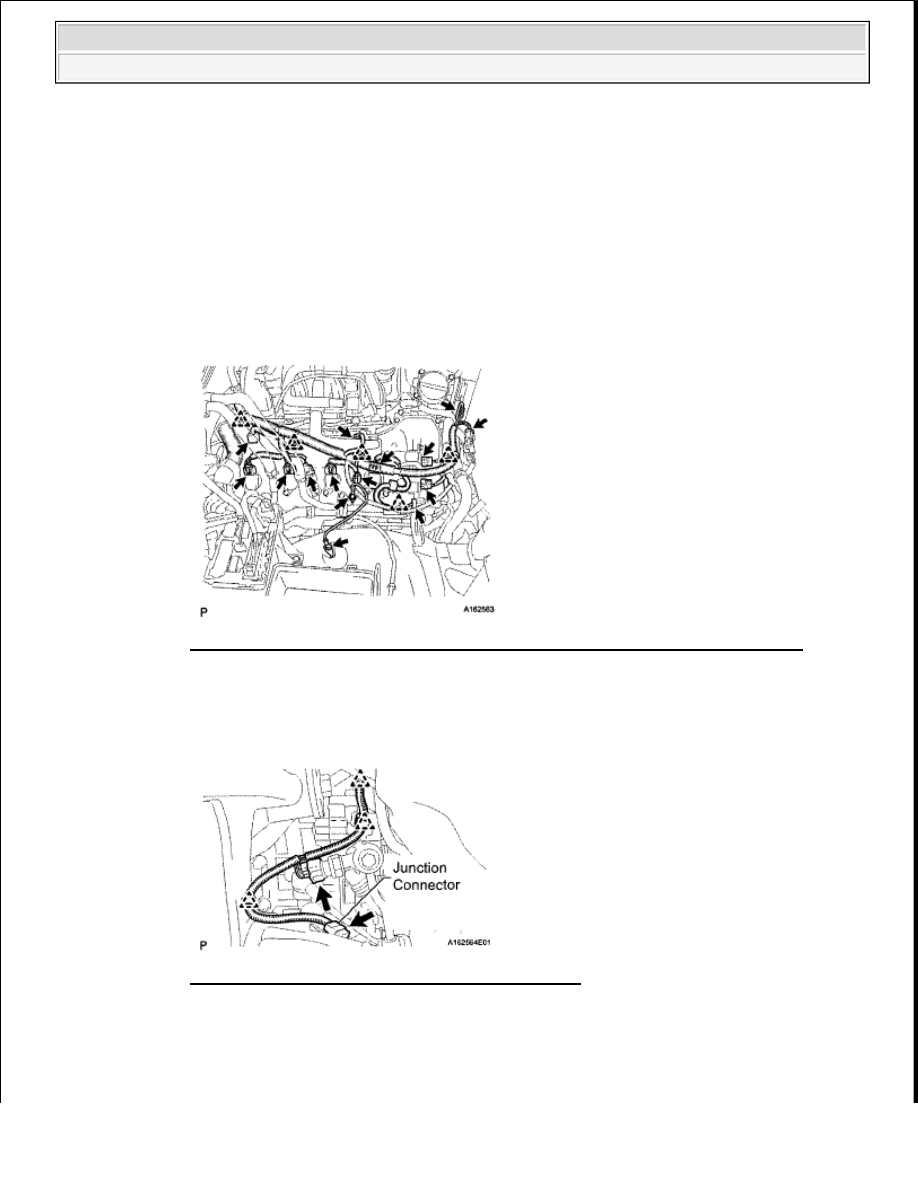

Fig. 129: Locating Ignition Coil, VVT Sensor And Noise Filter Connectors (RH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10

Connect the 2 clamps and power steering oil pressure switch connector

11

Connect the clamp and junction connector

Fig. 130: Locating Clamp And Junction Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Engine Room LH Side:

1

Connect the cooler compressor connector



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































2

Connect the 3 clamps

3

Connect the camshaft position sensor connector

4

Connect the 2 camshaft timing oil control valve connectors

5

Connect the engine coolant temperature sensor connector

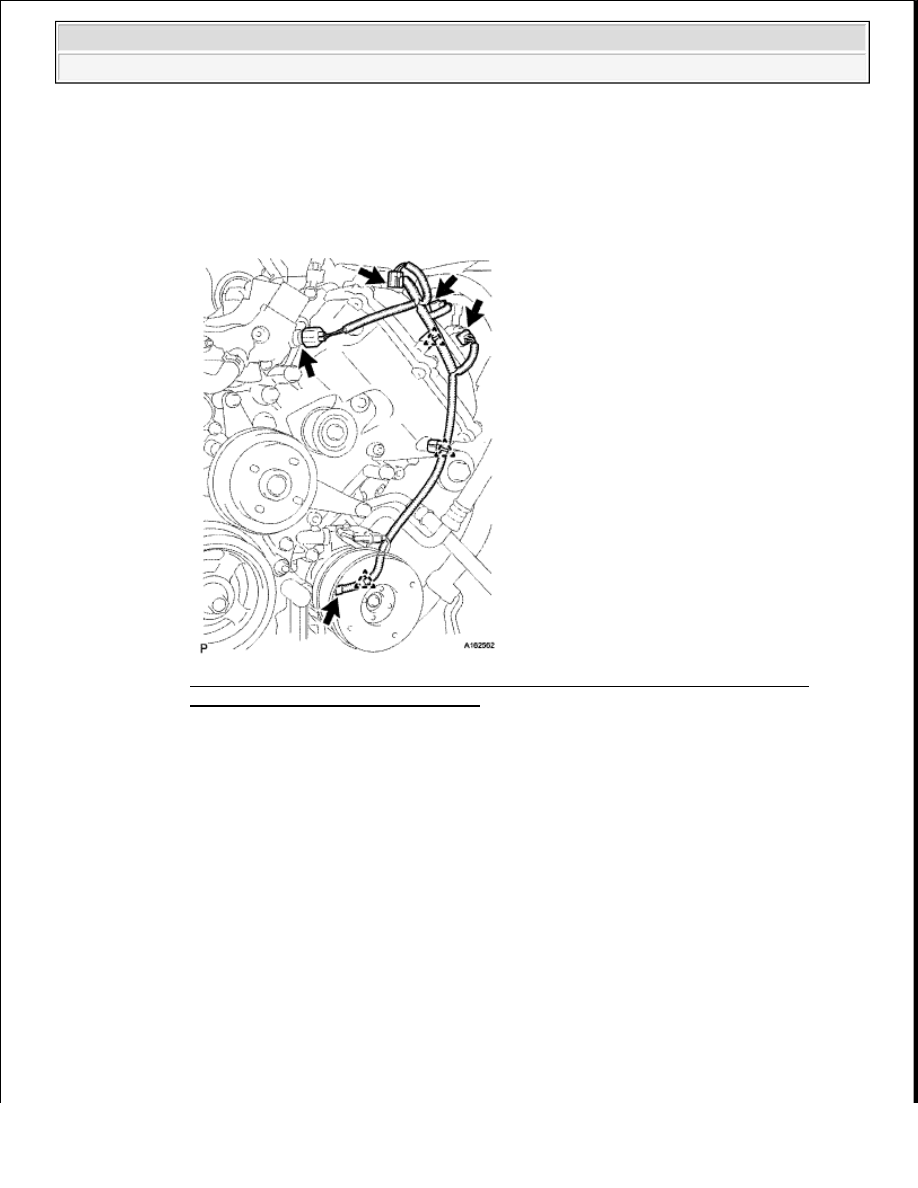

Fig. 131: Locating Cooler Compressor, Camshaft Position Sensor And Camshaft
Timing Oil Control Valve Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

Connect the 4 clamps

7

Install the ground wire with the 2 bolts

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

8

Connect the noise filter connector

9

Connect the 2 VVT sensor connectors

10

Connect the 4 ignition coil connectors

11

Connect the injector connector



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































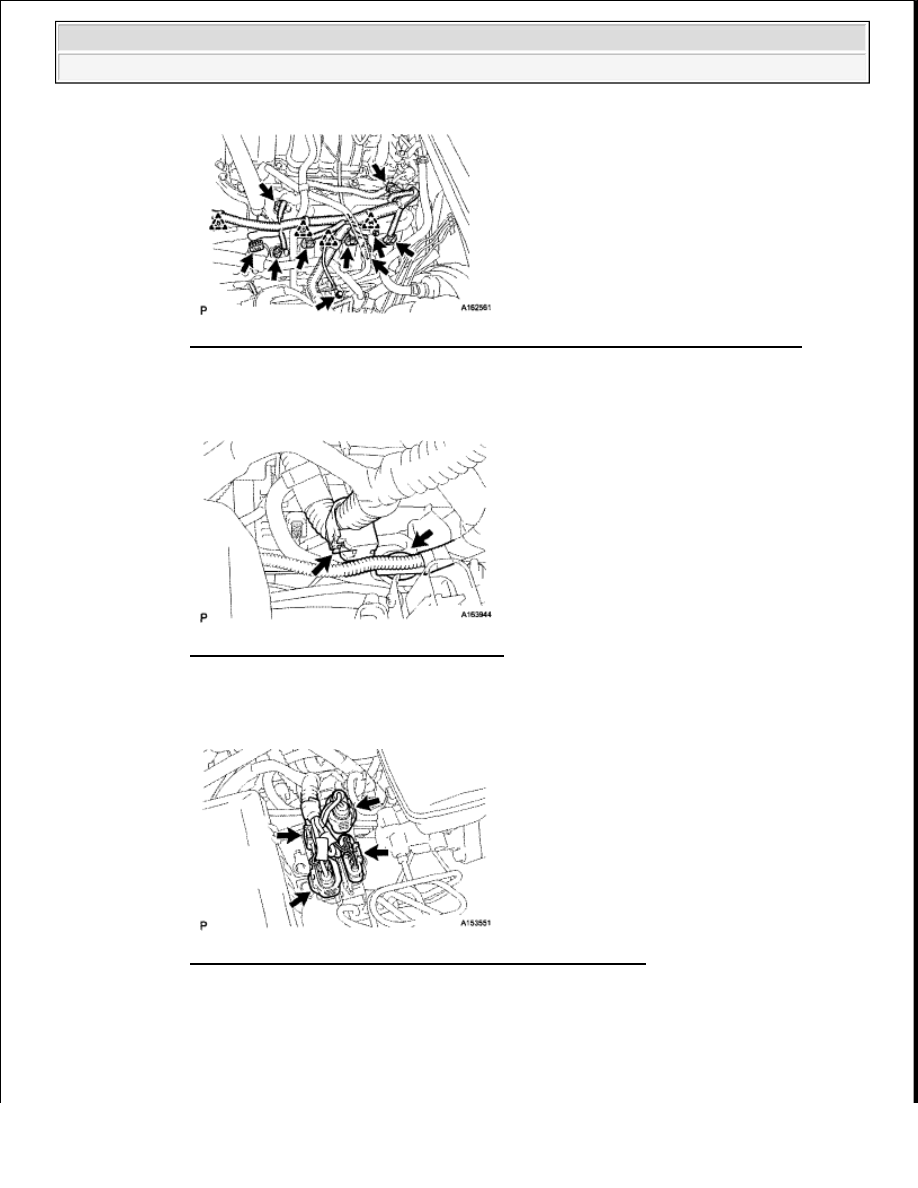

Fig. 132: Locating Ignition Coil, VVT Sensor And Noise Filter Connectors (LH)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

Connect the 2 wire harness clamps

Fig. 133: Locating Wire Harness Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

Connect the 4 air injection control driver connectors

Fig. 134: Locating Air Injection Control Driver Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

Connect the 2 connectors and attach the 2 clamps to the engine room junction block



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































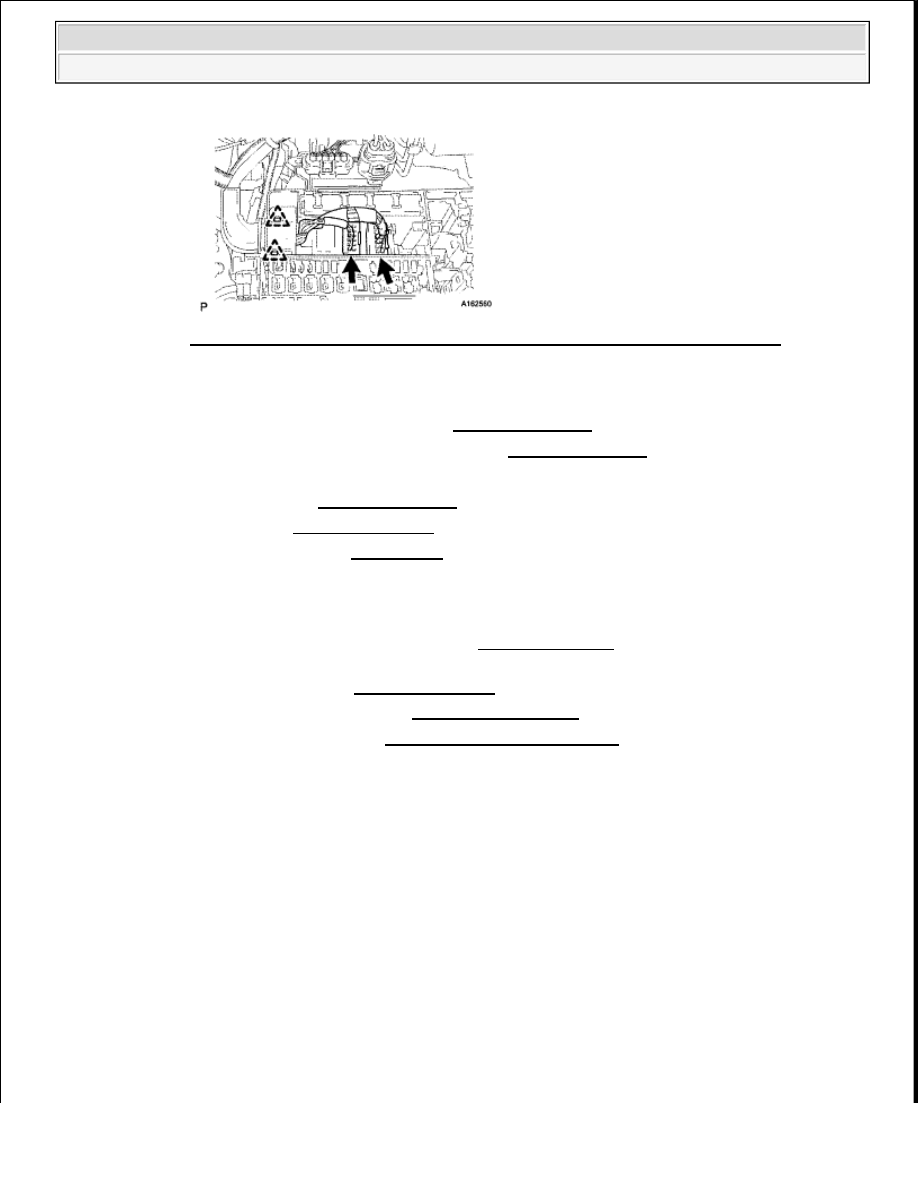

Fig. 135: Locating Connectors And Clamps On Engine Room Junction Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

Install the engine room relay block cover

32

INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

33

INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

34

INSTALL RADIATOR ASSEMBLY

a

Install the radiator (See INSTALLATION )

35

ADD ENGINE OIL (See REPLACEMENT )

36

ADD ENGINE COOLANT (See COOLANT )

37

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

38

INSPECT FOR OIL LEAK (See REPLACEMENT )

39

INSPECT FOR COOLANT LEAK (See COOLING SYSTEM )

40

CHECK ENGINE OIL LEVEL (See ON-VEHICLE INSPECTION )

ENGINE OIL COOLER

COMPONENTS

NOTE:

When disconnecting the cable some systems need to be initialized after
the cable is reconnected (See INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
