a

Connect the 2 hoses

b

Install the air tube with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

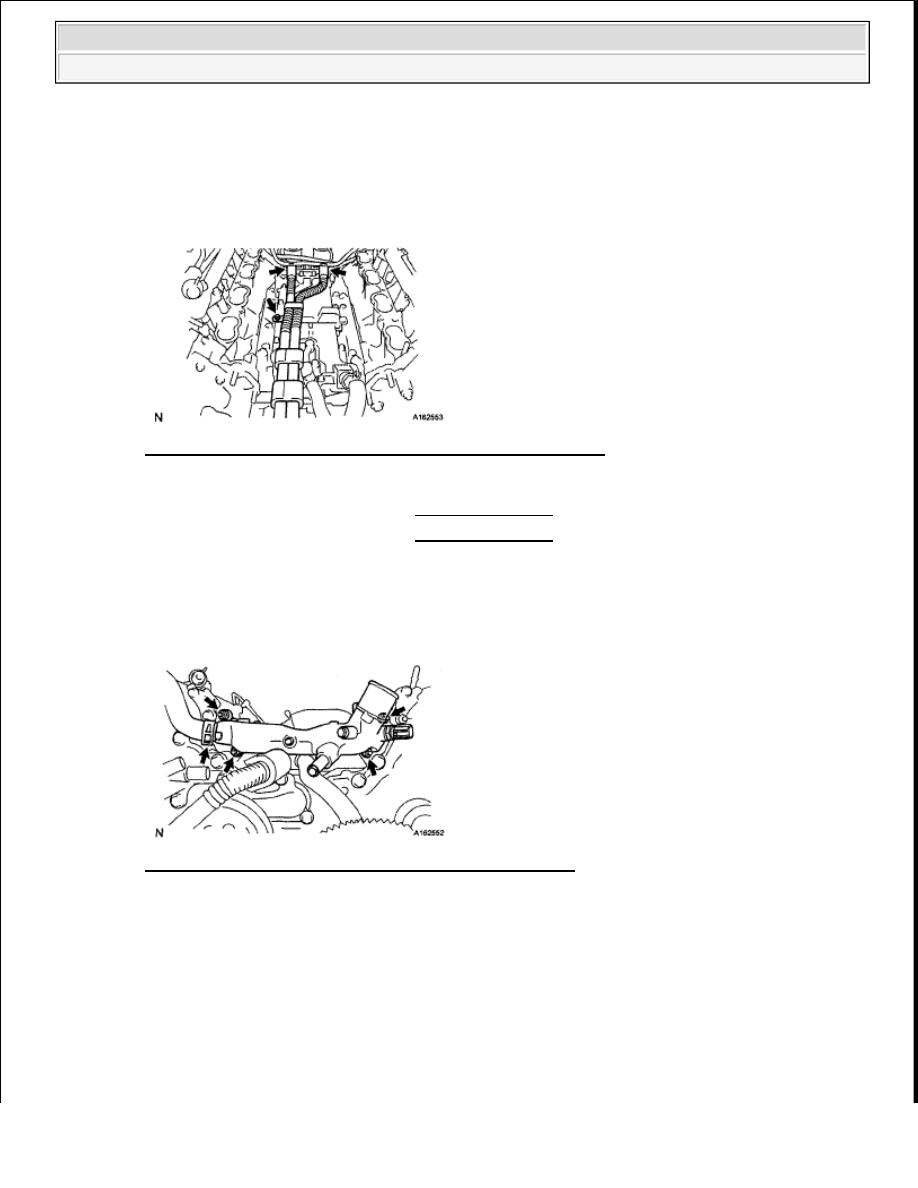

Fig. 112: Locating Air Tube Sub-Assembly Bolts And Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12

INSTALL NO. 1 ENGINE COVER (See INSTALLATION )

13

INSTALL NO. 2 ENGINE COVER (See INSTALLATION )

14

INSTALL FRONT WATER BY-PASS JOINT

a

Install 2 new gaskets and the water by-pass joint with the 4 nuts

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

Fig. 113: Locating No. 2 Water By-Pass Hose With Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the No  2 water by-pass hose to the water by-pass joint

15

INSTALL WATER BY-PASS PIPE SUB-ASSEMBLY

a

Connect the 2 hoses

b

Install the water by-pass pipe with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































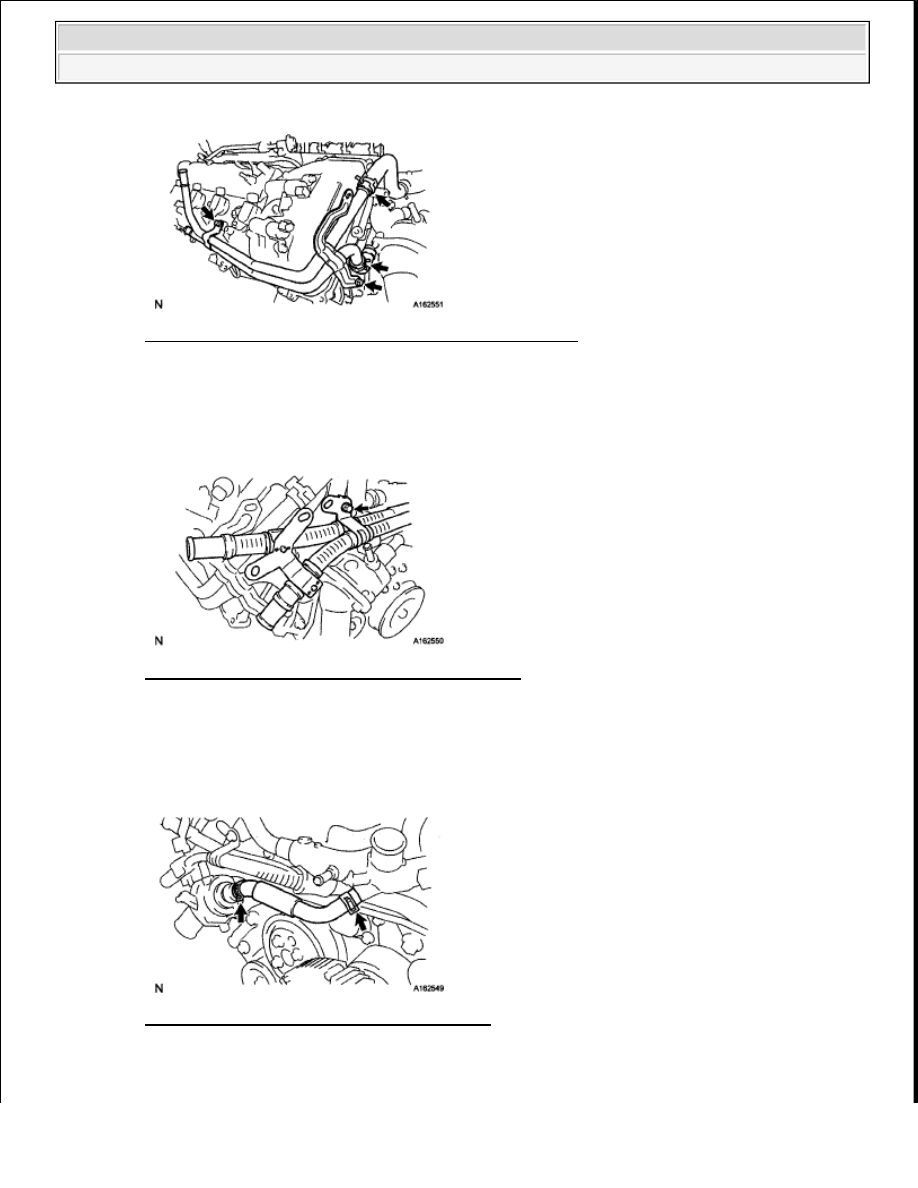

Fig. 114: Locating Hoses, Water By-Pass Pipe And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the air tube with the bolt

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 115: Locating Air Tube With Mounting Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16

INSTALL NO. 1 WATER BY-PASS HOSE

a

Install the No  1 water by-pass hose by connecting the hose to the water inlet housing and front
water by-pass joint

Fig. 116: Locating No. 1 Water By-Pass Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17

INSTALL GENERATOR ASSEMBLY



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































a

Install the 2 stud bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

b

Install the generator with the 2 bolts and 2 nuts

Torque: 43 N*m (439 kgf*cm, 32 ft.*lbf)

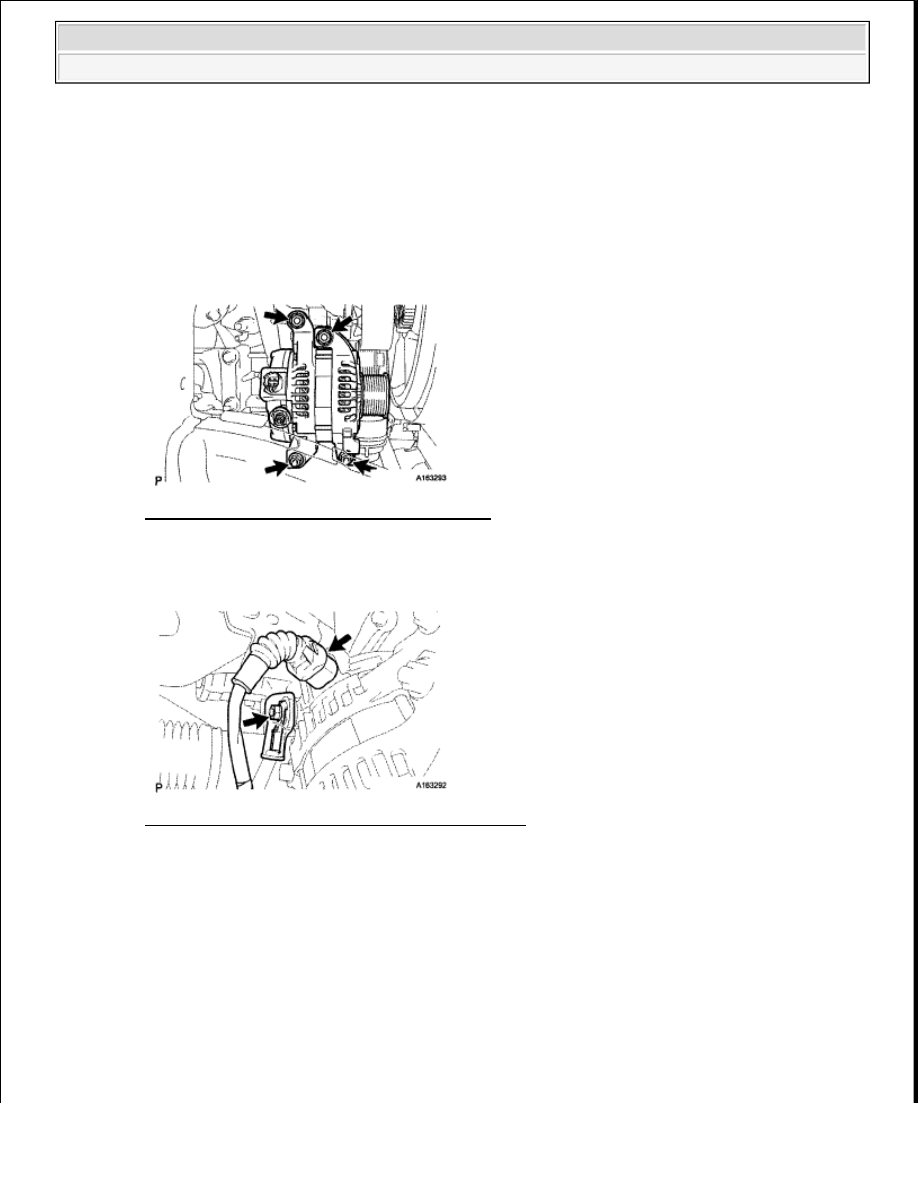

Fig. 117: Locating Generator Bolts And Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c

Connect the generator connector

Fig. 118: Locating Generator Connector And Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Connect the generator wire with the nut

Torque: 9.8 N*m (100 kgf*cm, 87 in.*lbf)

e

Install the terminal cap

f

Connect the wire harness bracket to the generator with the bolt

Torque: 31 N*m (316 kgf*cm, 23 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































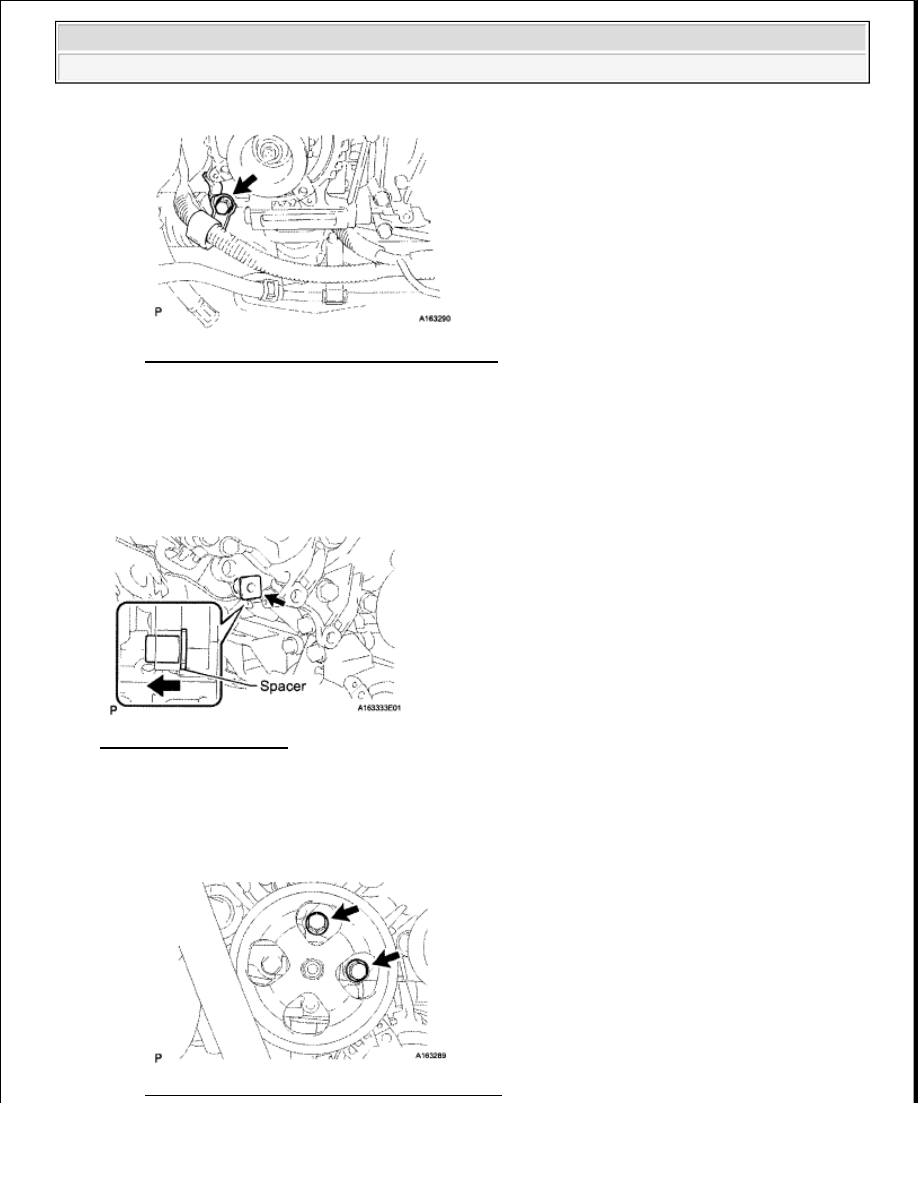

Fig. 119: Locating Wire Harness Bracket Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

18

CONNECT VANE PUMP ASSEMBLY

HINT:

Before performing the following procedures, move the spacer until the vane pump can be installed

Fig. 120: Moving Spacer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a

Connect the vane pump to the timing chain cover with the 2 bolts

Torque: 28 N*m (286 kgf*cm, 21 ft.*lbf)

Fig. 121: Locating Vane Pump Assembly Bolts
