Toyota Tundra. Manual - part 2301

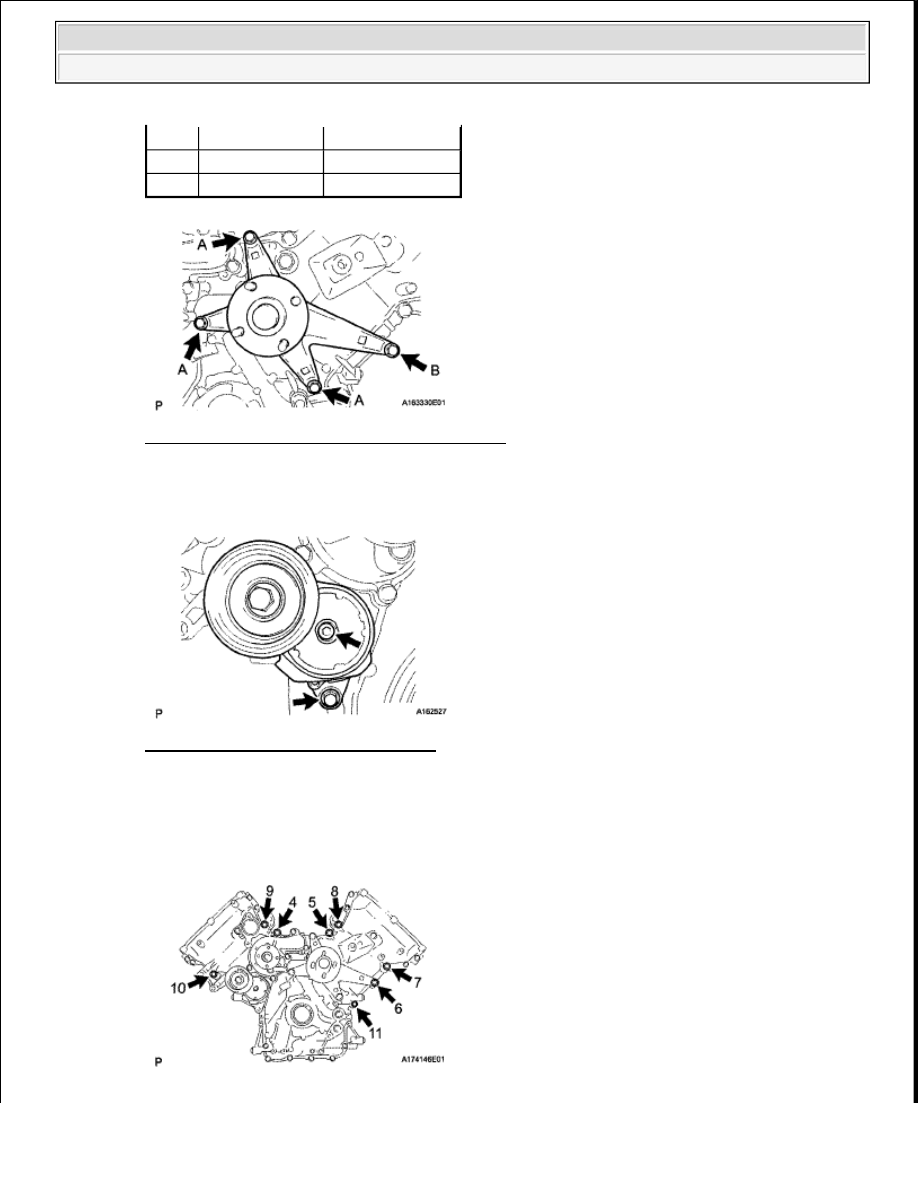

Fig. 94: Locating Fluid Coupling Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j

Temporarily install the belt tensioner with the standard bolt and 6 mm hexagon bolt

Fig. 95: Locating Belt Tensioner Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

k

Tighten the 8 bolts labeled 4 to 11 in several steps in the sequence shown in the illustration

Torque: 47 N*m (479 kgf*cm, 35 ft.*lbf)

Item

Length

Thread Diameter

Bolt A 70 mm (2 76 in ) 8 mm (0 315 in )

Bolt B 80 mm (3 15 in ) 10 mm (0 394 in )



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































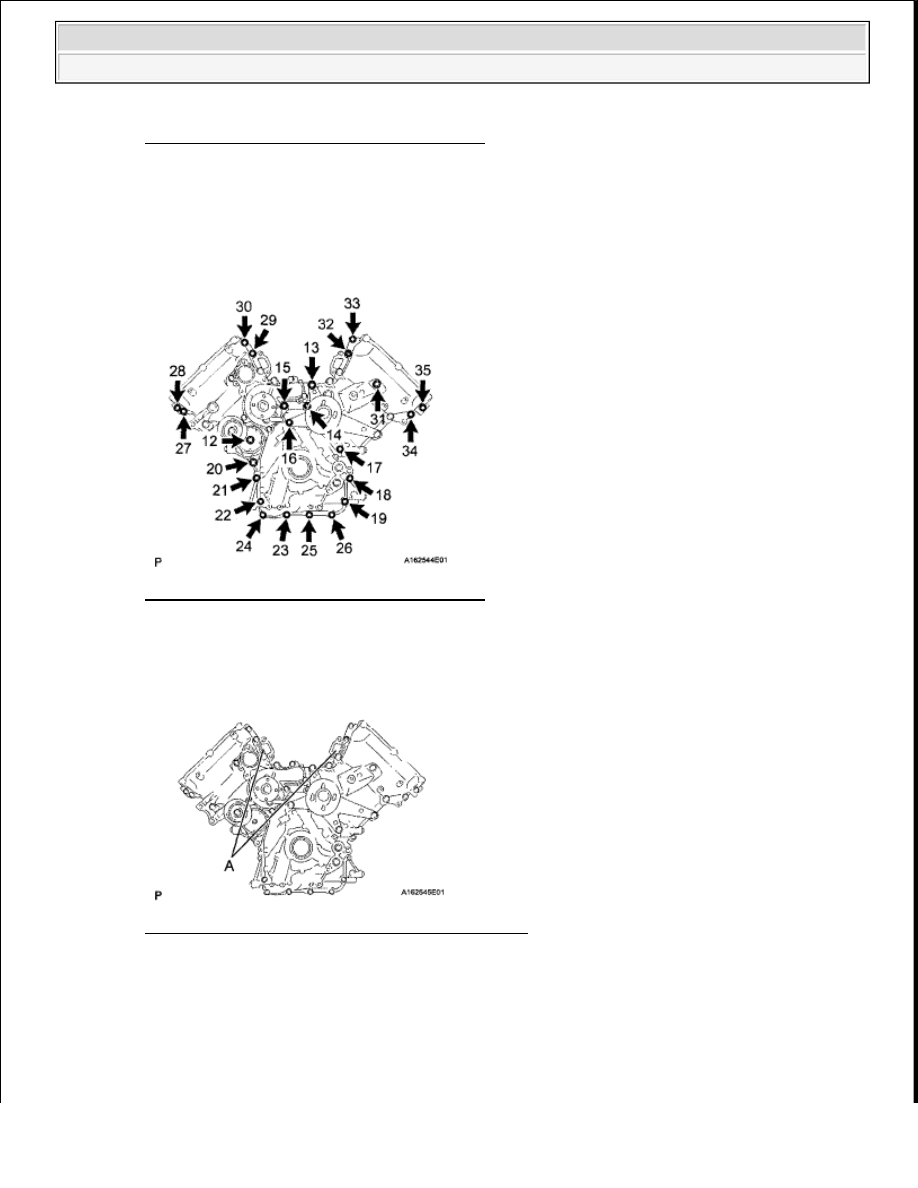

Fig. 96: Locating Bolts Tightening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

l

Tighten the 23 bolts and nut labeled 12 to 35 in several steps in the sequence shown in the
illustration

Torque: 23 N*m (235 kgf*cm, 17 ft.*lbf)

Fig. 97: Locating Bolts Tightening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 98: Identifying Seal Packing Restriction Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH

a

Install 5 new gaskets to the camshaft bearing caps (No  2, No  3)

NOTE:

After the installation, if the seal packing has seeped out at the areas
labeled A shown in the illustration, wipe it off.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































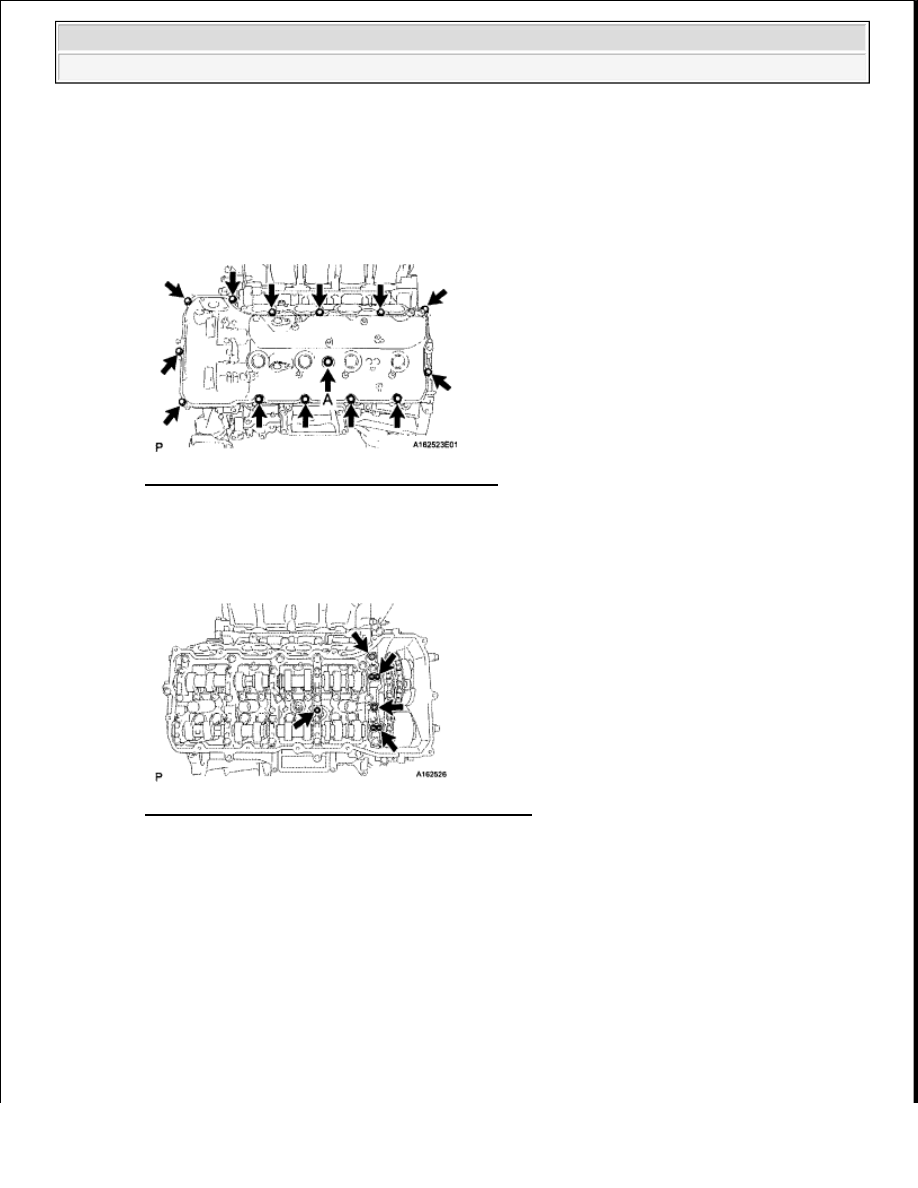

Fig. 99: Locating Camshaft Bearing Cap Gaskets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the gasket to the cylinder head cover

c

Apply seal packing as shown in the illustration

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

d

Install the cylinder head cover washer with a new seal and the 14 bolts

Torque: for bolt A

21 N*m (214 kgf*cm, 15 ft.*lbf)

NOTE:

Remove any oil from the contact surface.

NOTE:



Remove any oil from the contact surface.



Install the cylinder head cover within 3 minutes and tighten the
bolts within 15 minutes after applying seal packing.

Fig. 100: Locating Seal Packing Applying Areas
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































except bolt A

12 N*m (122 kgf*cm, 9 ft.*lbf)

Fig. 101: Locating Cylinder Head Cover Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY RH

a

Install 5 new gaskets to the camshaft bearing caps  (No  1, No 3)

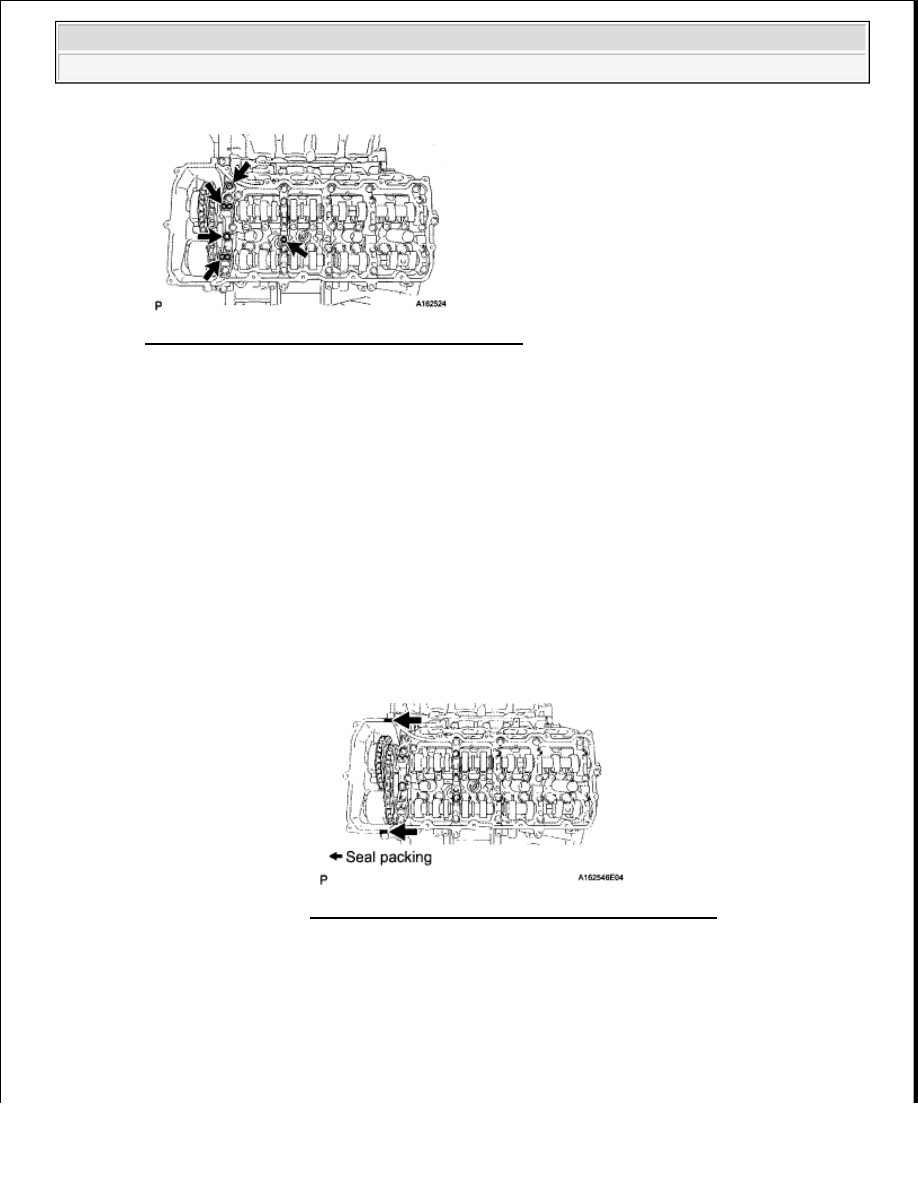

Fig. 102: Locating Camshaft Bearing Cap Gaskets
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the gasket to the cylinder head cover

c

Apply seal packing as shown in the illustration

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

NOTE:

Do not start the engine for at least 2 hours after the installation.

NOTE:

Remove any oil from the contact surface.

NOTE:



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra
