19

INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE (See INSTALLATION )

20

INSTALL OIL FILTER BRACKET (w/o Oil Cooler)

a

Apply a light coat of engine oil to 2 new O-rings

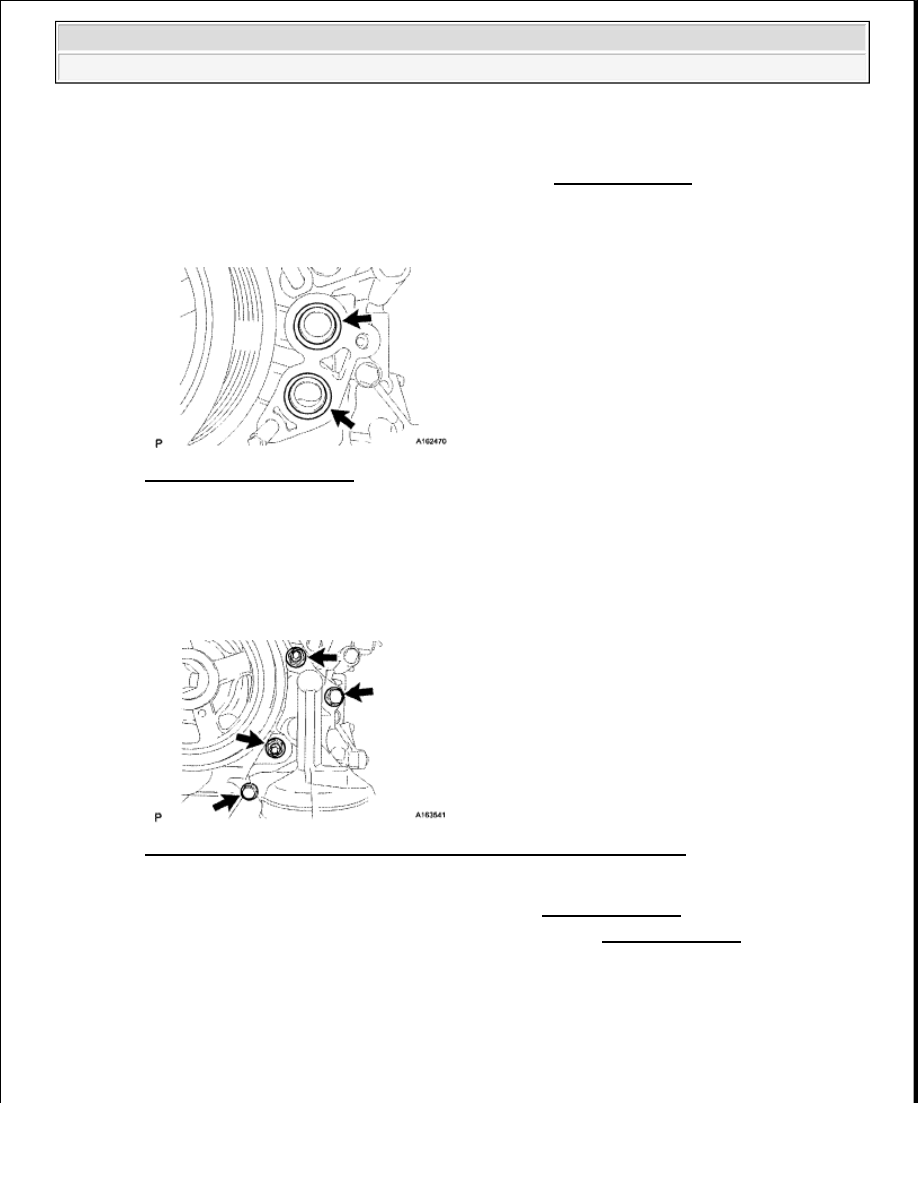

Fig. 122: Locating O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 2 O-rings to the timing chain cover

c

Install the oil filter bracket with the 2 bolts and 2 nuts

Torque: 35 N*m (357 kgf*cm, 26 ft.*lbf)

Fig. 123: Locating Oil Filter Bracket Bolts And Nuts (W/O Oil Cooler)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21

INSTALL OIL FILTER BRACKET (w/ Oil Cooler) (See INSTALLATION )

22

INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler) (See INSTALLATION )

23

INSTALL NO. 2 WATER BY-PASS PIPE (w/ Oil Cooler)

a

Connect the 4 hoses

b

Install the water by-pass hose with the 3 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































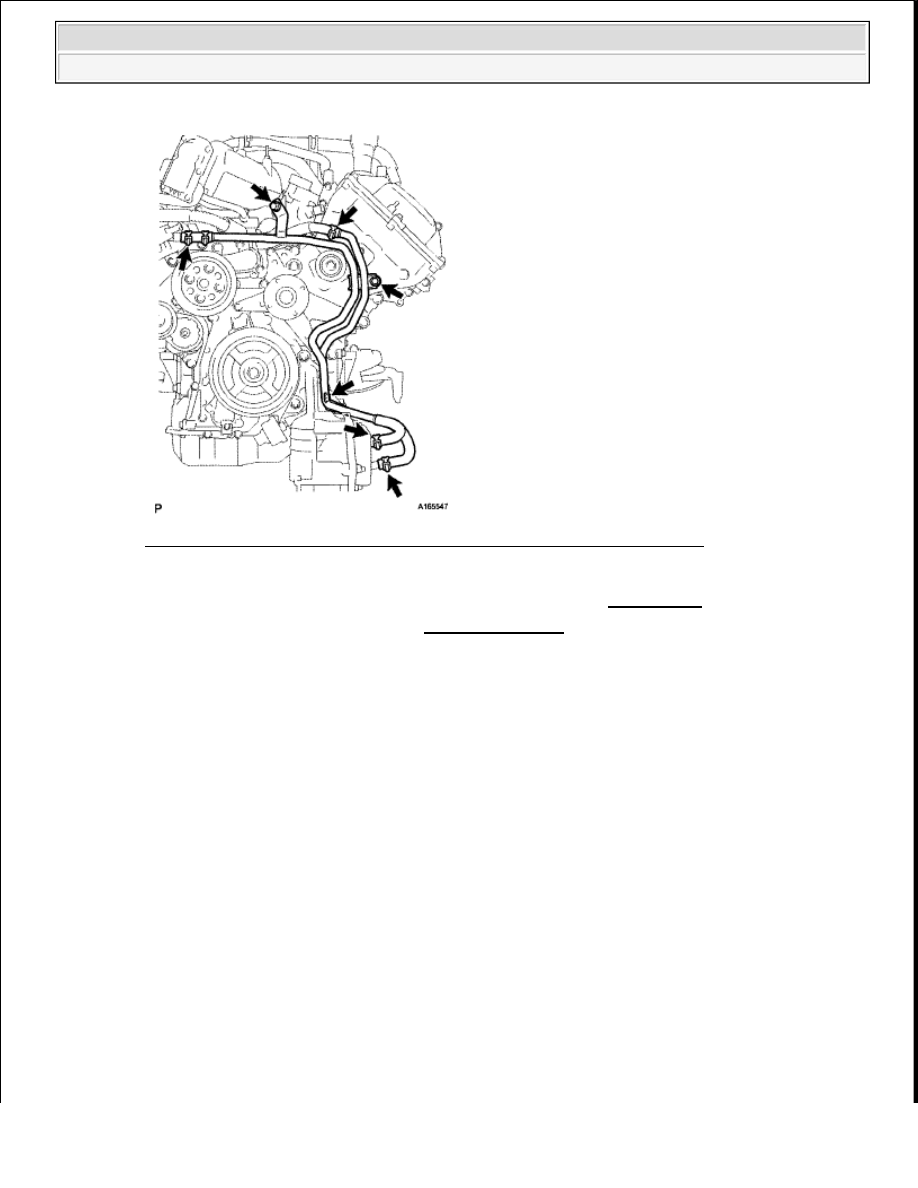

Fig. 124: Locating No. 2 Water By-Pass Hoses And Bolts (W/ Oil Cooler)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

24

INSTALL OIL PRESSURE SENDER GAUGE ASSEMBLY (See REMOVAL )

25

INSTALL OIL FILTER ELEMENT (See REPLACEMENT )

26

CONNECT NO. 2 FUEL TUBE SUB-ASSEMBLY

a

Connect the fuel tube with the 2 bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































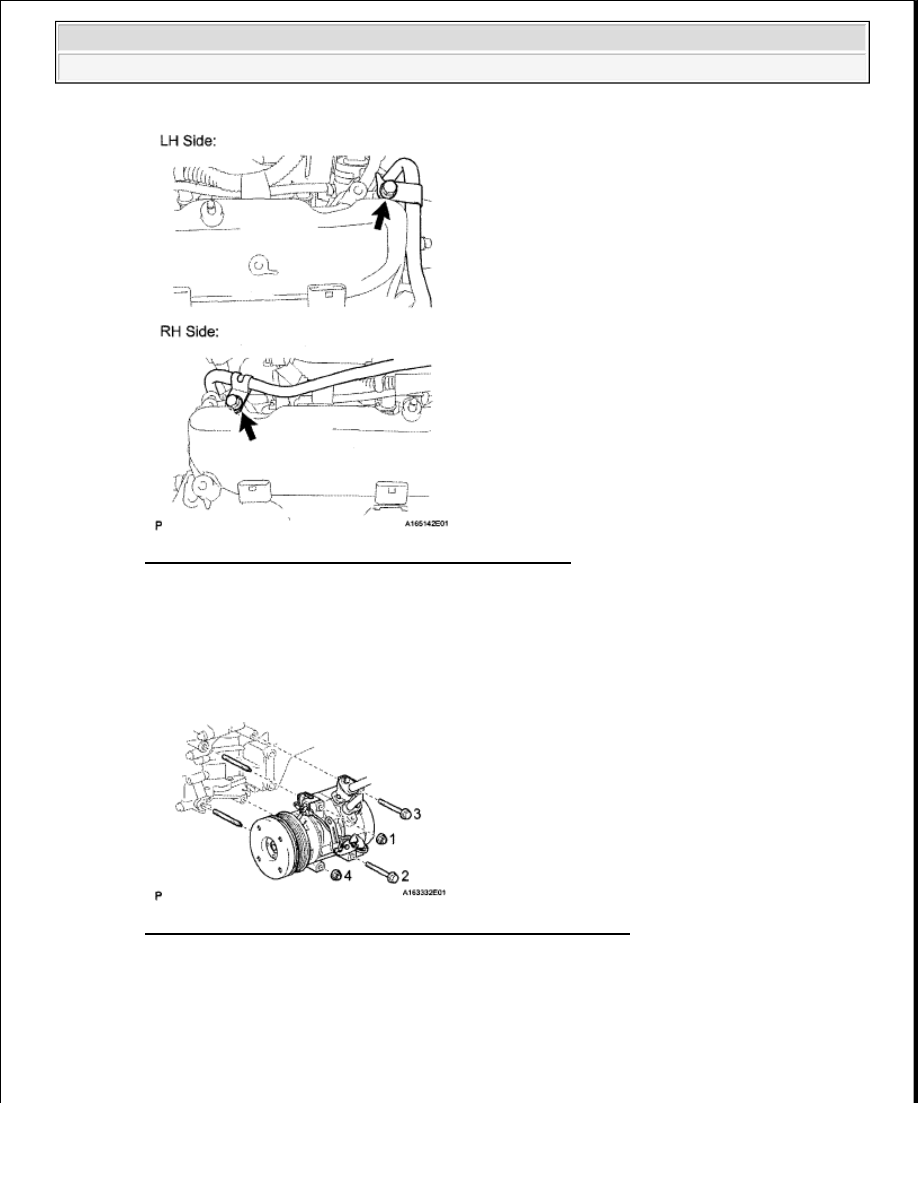

Fig. 125: Locating No. 2 Fuel Tube Sub-Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27

CONNECT COOLER COMPRESSOR ASSEMBLY

a

Install the cooler compressor with the 2 stud bolts

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

Fig. 126: Cooler Compressor Bolts And Nuts Tightening Order
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 2 bolts and 2 nuts

NOTE:

Tighten the bolts and nuts in the order shown in the illustration to
install the cooler compressor.



2009 Toyota Tundra

2009 ENGINE Lubrication (3UR-FBE) - Tundra































Torque: 25 N*m (250 kgf*cm, 18 ft.*lbf)

28

CONNECT HEATER HOSE AND PIPE

a

Connect the 3 hoses

b

Install the 2 bolts

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

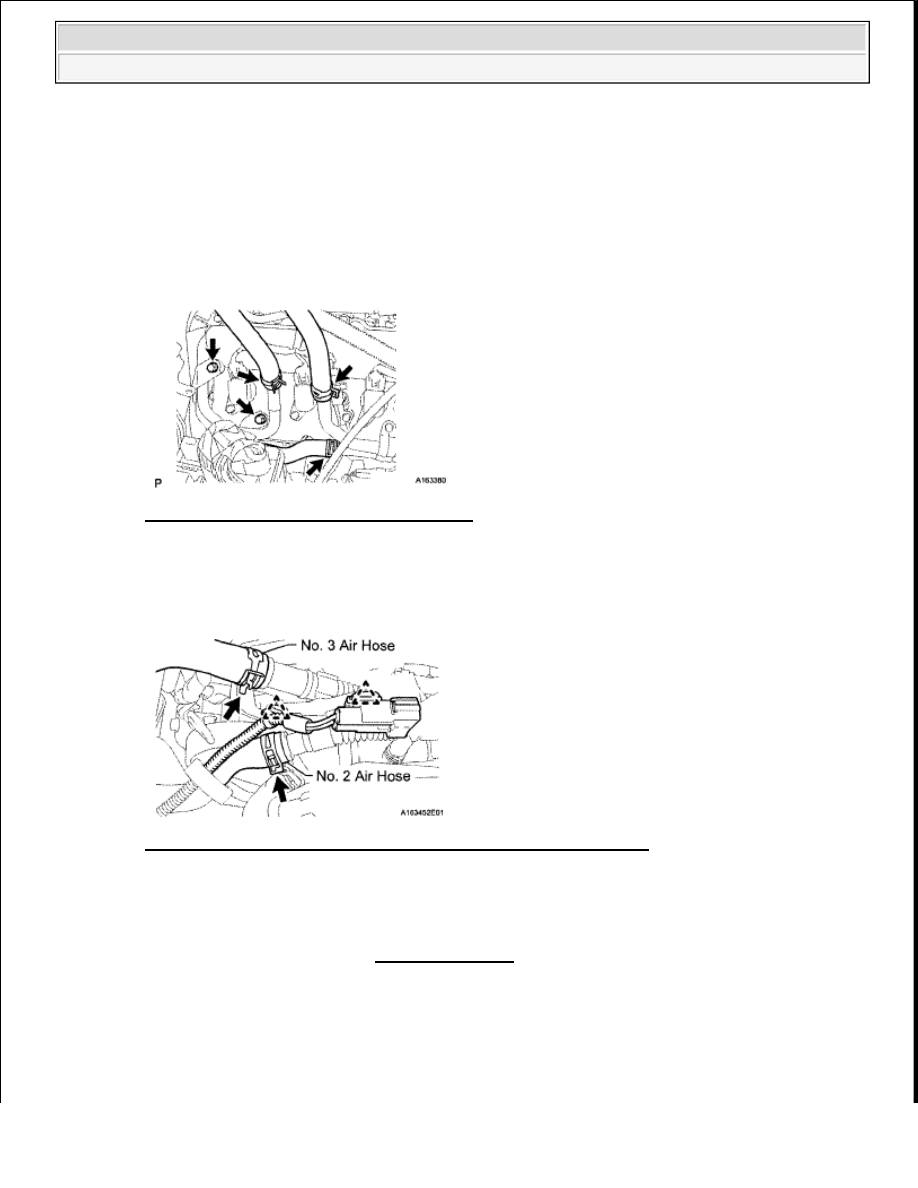

Fig. 127: Locating Heater Hoses And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29

CONNECT AIR PUMP HOSE AND WIRE HARNESS

a

Connect the No  2 and No  3 air hoses

Fig. 128: Locating Clamps With No. 2 And No. 3 Air Pump Hoses
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Connect the 2 clamps and air pump wire harness

30

INSTALL INTAKE MANIFOLD

a

Install the intake manifold (See INSTALLATION )

31

CONNECT ENGINE WIRE

a

Engine Room RH Side:

1

Connect the 5 clamps

2

Connect the throttle position sensor and throttle control motor connector

3

Connect the 2 air pump connectors
