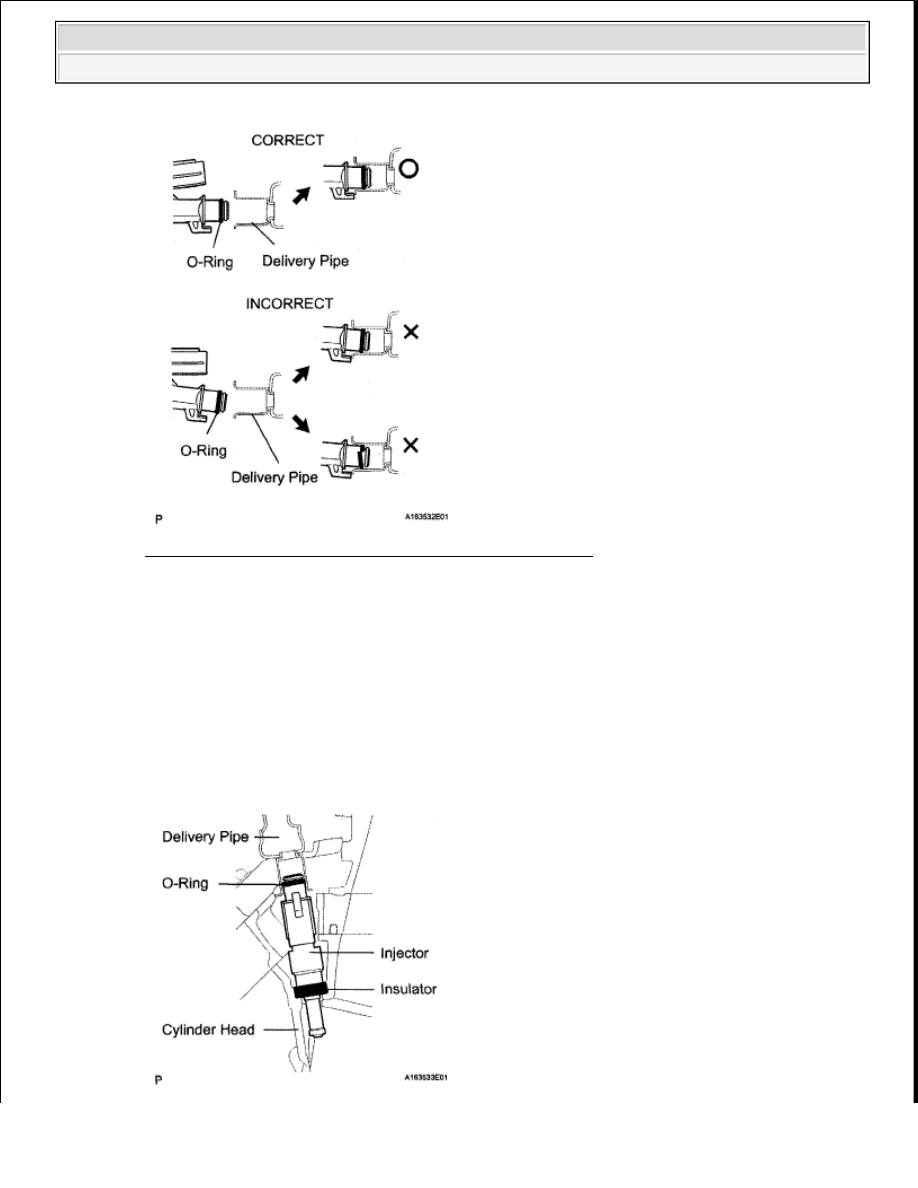

Fig. 3: Precautions For Removing And Installing Injectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



Never reuse the O-ring.



When placing a new O-ring on the injector, do not damage it.



Coat a new O-ring with spindle oil or gasoline before installing it. Do not use engine oil, gear
oil or brake oil.

c. Install the injector to the delivery pipe and intake manifold as shown in the illustration.

NOTE:

Before installing the injector, apply spindle oil or gasoline on the
place where the delivery pipe contacts the O-ring of the injector.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra





























Fig. 4: Identifying Delivery Pipe Contacts O-Ring Of Injector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Observe these precautions when disconnecting the fuel tube connector (for quick type).

1. for Fuel Hose Connector Cover Type:

Detach the lock claw by lifting up the cover, as shown in the illustration.

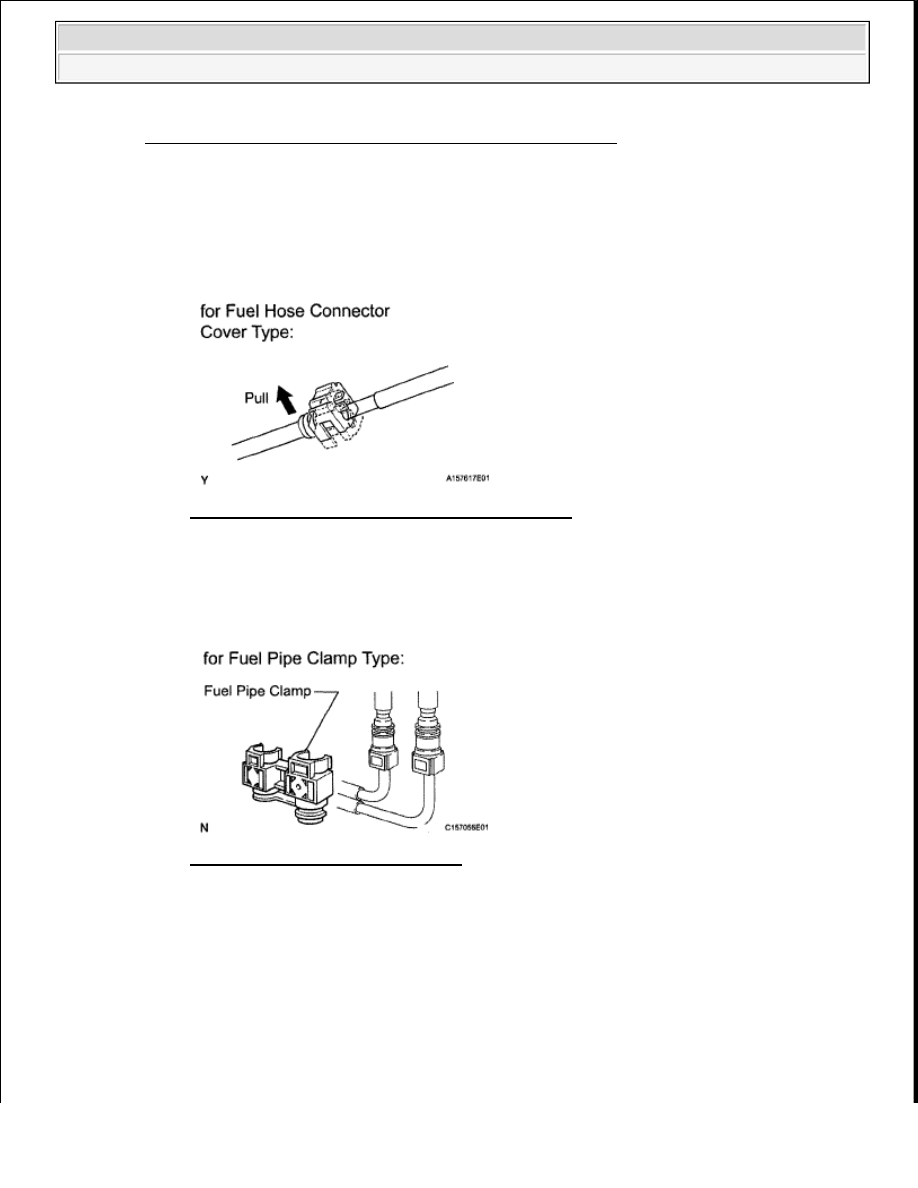

Fig. 5: Detaching Lock Claw By Lifting Up Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. for Fuel Pipe Clamp Type:

Remove the fuel pipe clamp from the fuel tube connector.

Fig. 6: Identifying Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. Check for dirt or mud on the pipe and around the connector before disconnection. Clean if

necessary.

4. Pinch the connector and disconnect the connector and pipe.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra





























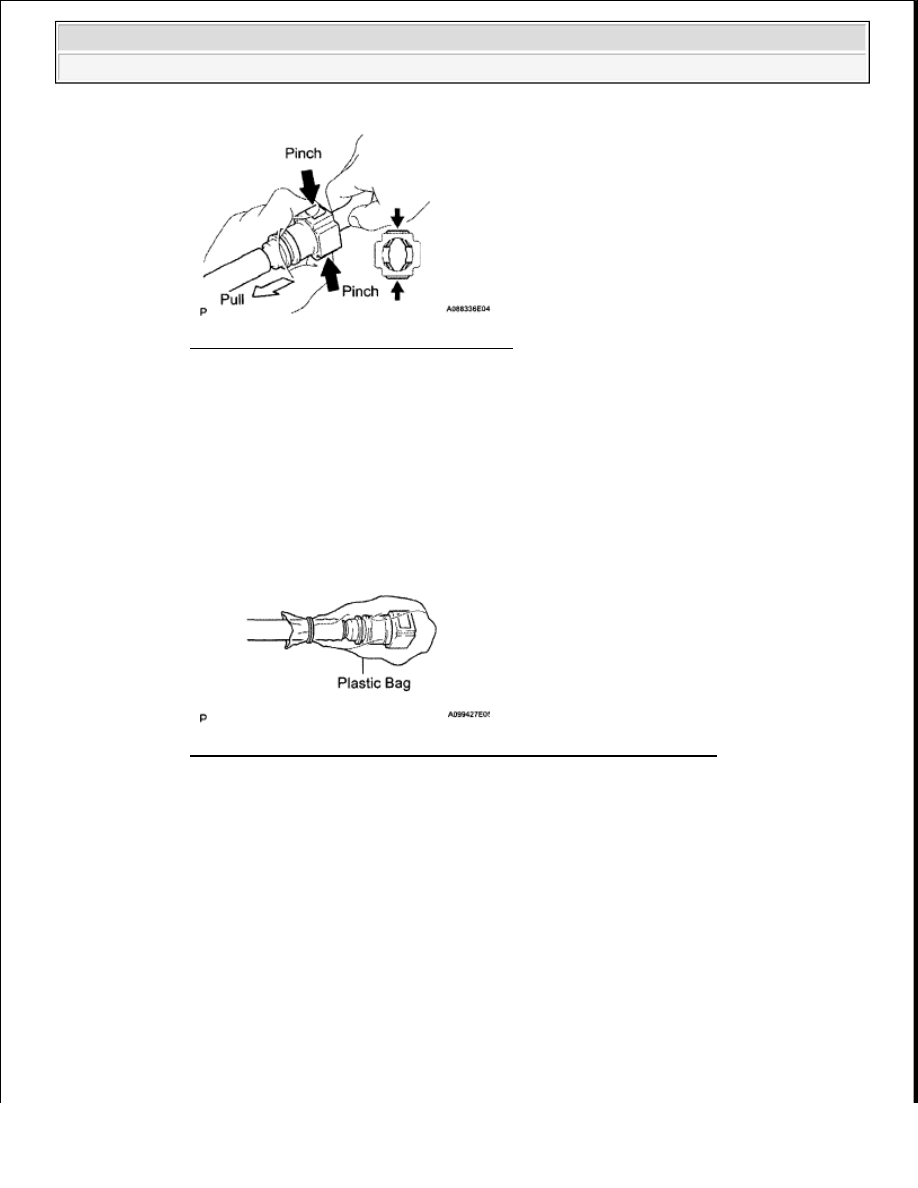

Fig. 7: Disconnecting Connector And Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the connector and the pipe are stuck together, pinch the connector, push and pull the pipe
to disconnect the pipe and pull it out.

5. Check for dirt or mud on the seal surface of the disconnected pipe. Clean if necessary.

6. To protect the disconnected pipe and connector from damage and contamination, cover it

with a plastic bag.

Fig. 8: Covering Disconnected Pipe And Connector With Plastic Bag
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Observe these precautions when connecting the fuel tube connector (for quick type).

1. Check that there is no damage or contamination in the connected part of the pipe.

2. Align the axis of the connector with the axis of the pipe. Push the pipe into the connector

until the connector makes a "click" sound. If the connection is tight, apply a small amount of
fresh spindle oil or gasoline on the tip of the pipe.

NOTE:

Do not use any tools.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra





























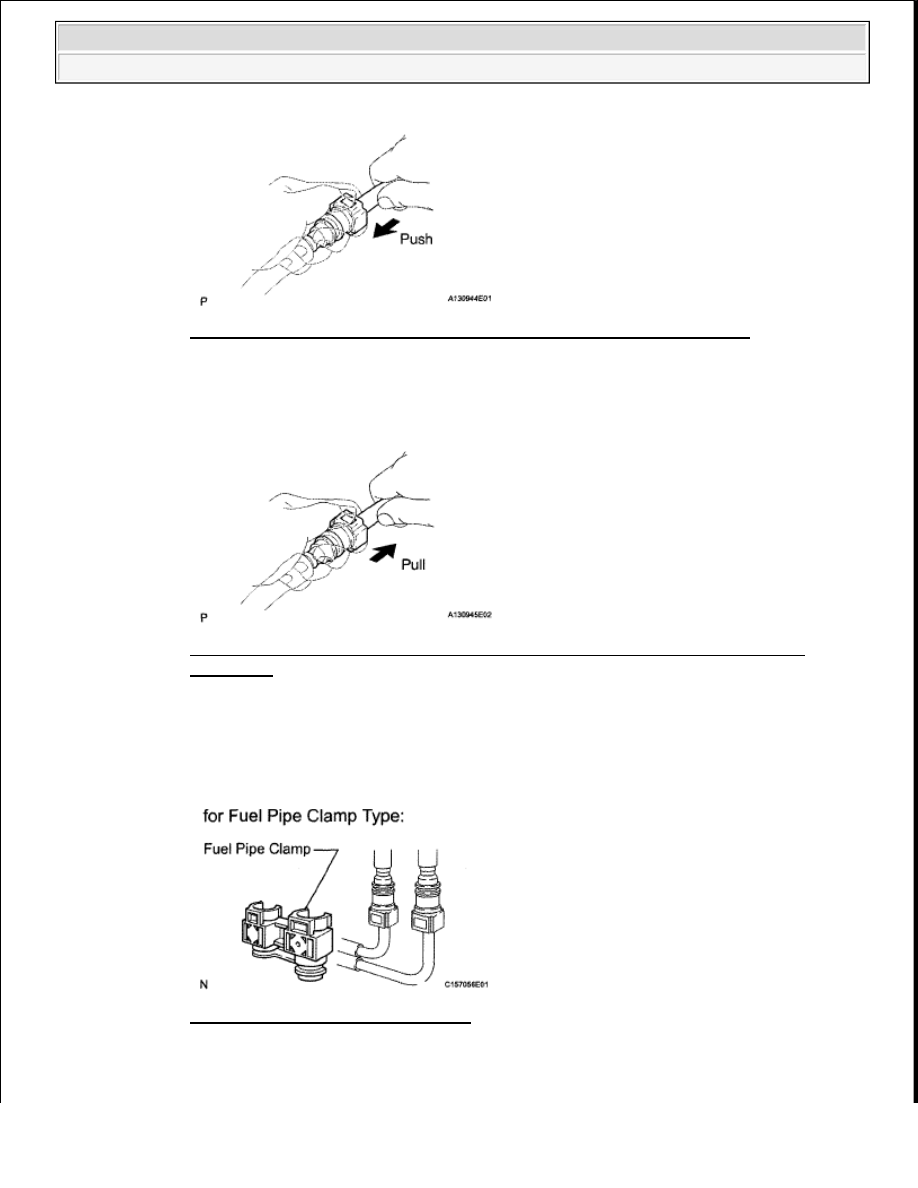

Fig. 9: Pushing Pipe Into Connector Until Connector Makes Click Sound
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. After having finished the connection, try to pull apart the pipe and the connector to confirm

that they are securely connected.

Fig. 10: Pulling Apart Pipe And Connector To Confirm That They Are Securely
Connected
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. for Fuel Pipe Clamp Type:

Install the fuel pipe clamp to the connector.

Fig. 11: Identifying Fuel Pipe Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. for Fuel Hose Connector Cover Type:
