Attach the lock claw to the connector by pushing down on the cover, as shown in the
illustration.

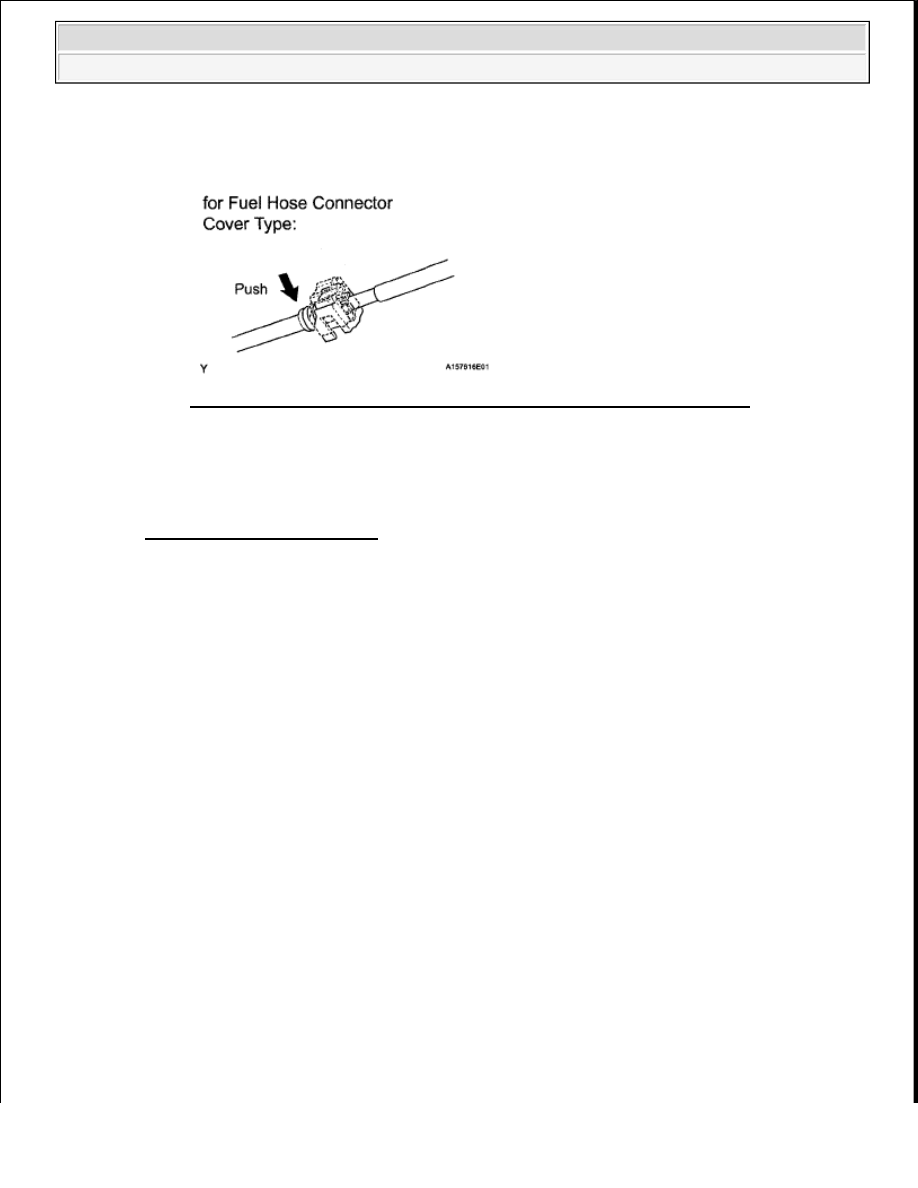

Fig. 12: Attaching Lock Claw To Connector By Pushing Down On Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. Check that there is no fuel leakage.

3. CHECK FOR FUEL LEAK

a. Check that there are no fuel leaks after performing maintenance anywhere on the fuel system (see

ON-VEHICLE INSPECTION ).

PARTS LOCATION



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

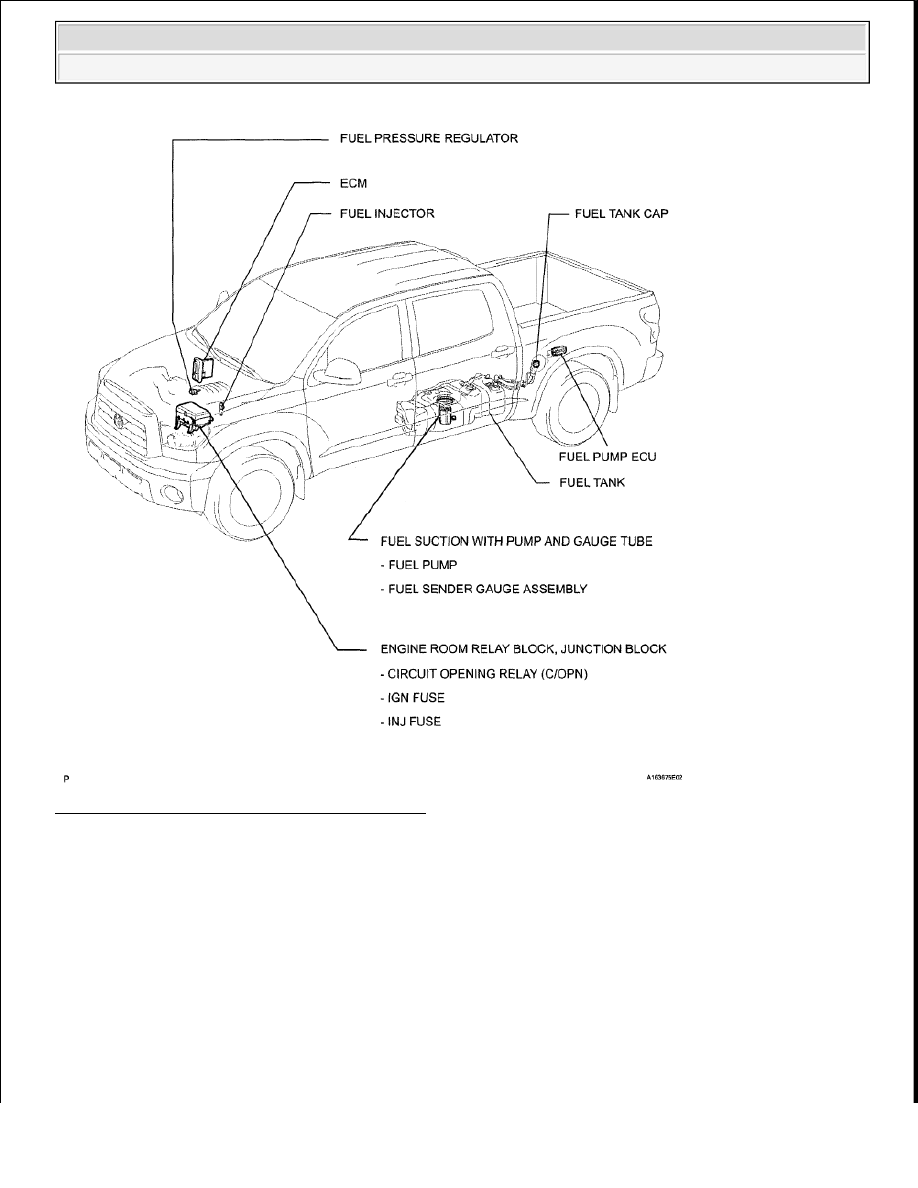

Fig. 13: Identifying Fuel System Parts Locations
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM

1. FUEL FLOW DIAGRAM



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

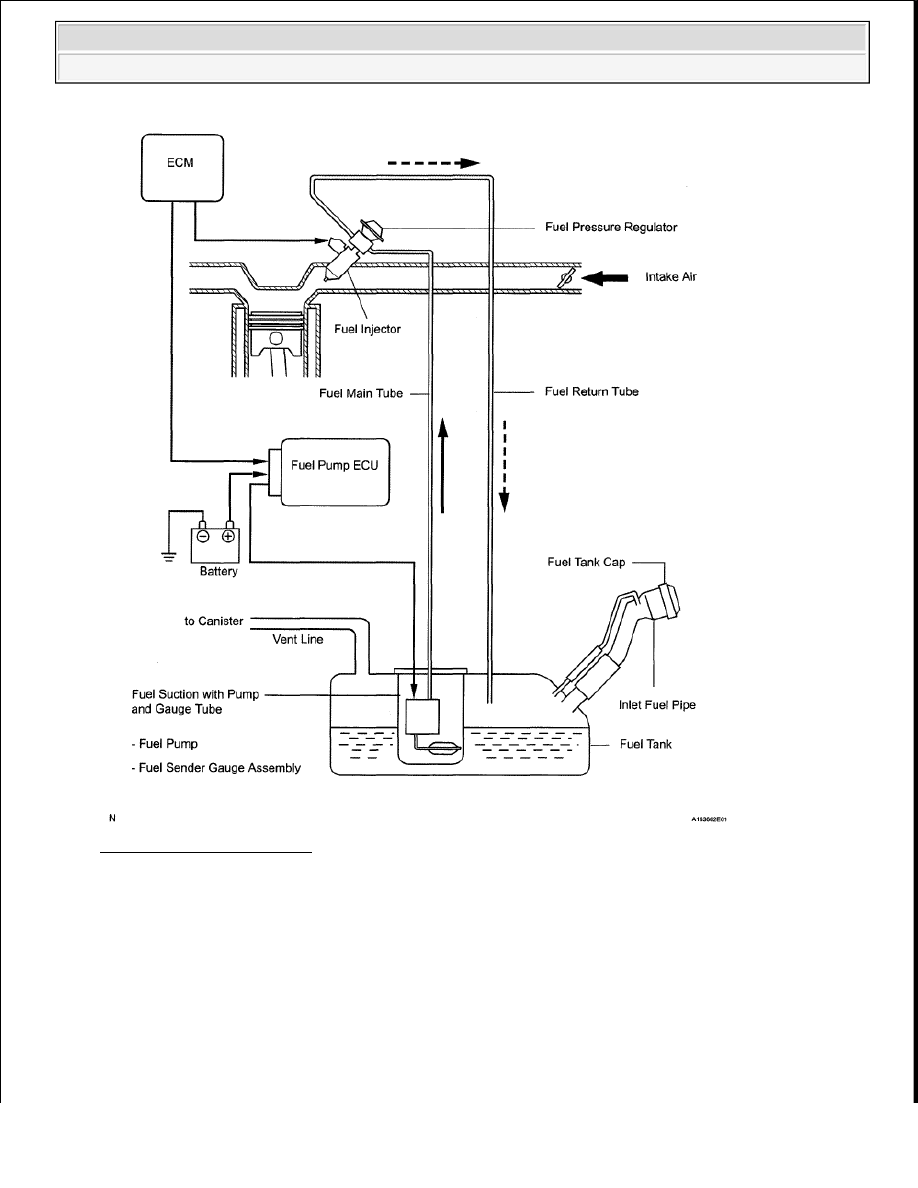

Fig. 14: Fuel Flow Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. ELECTRICAL CONTROL DIAGRAM



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra

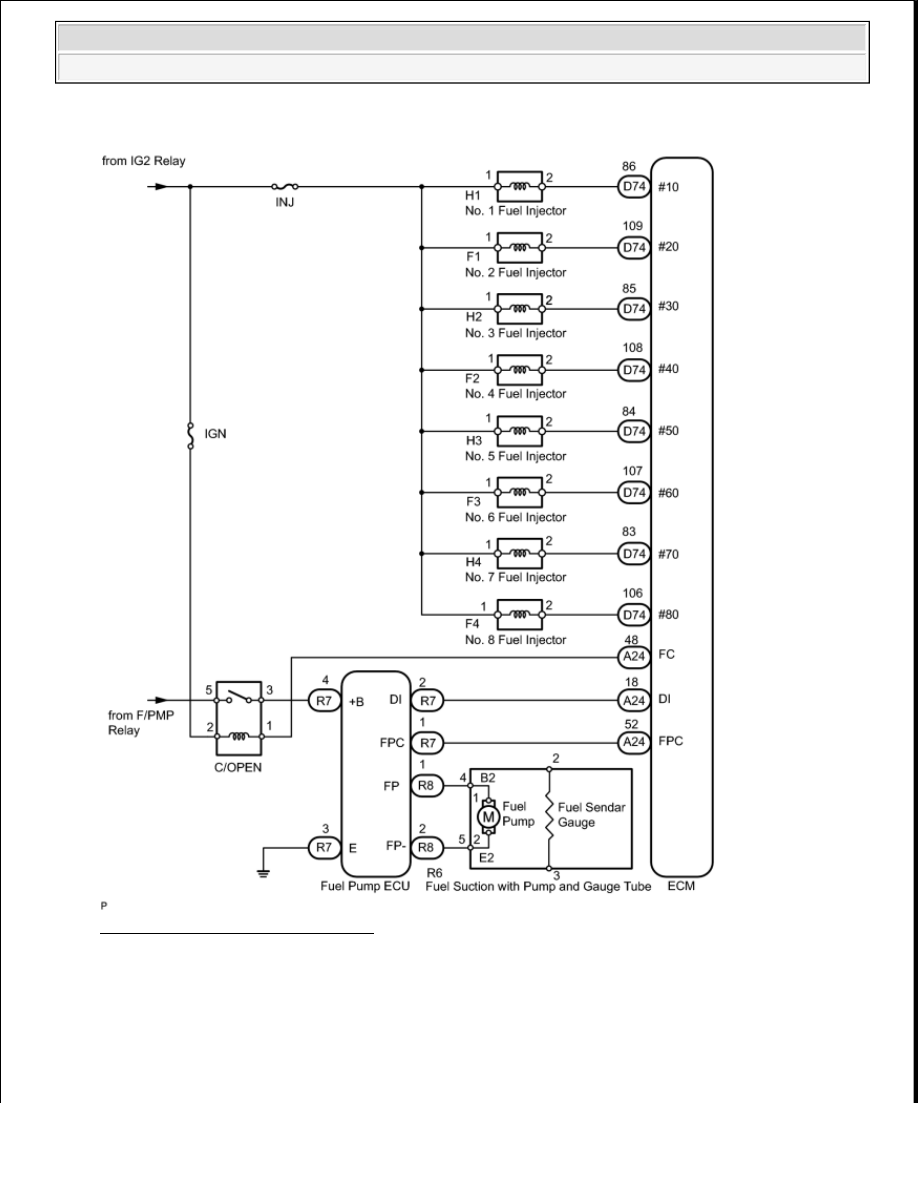

Fig. 15: Electrical Control Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. CHECK FUEL PUMP OPERATION AND FOR FUEL LEAK

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch ON.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FE) - Tundra
