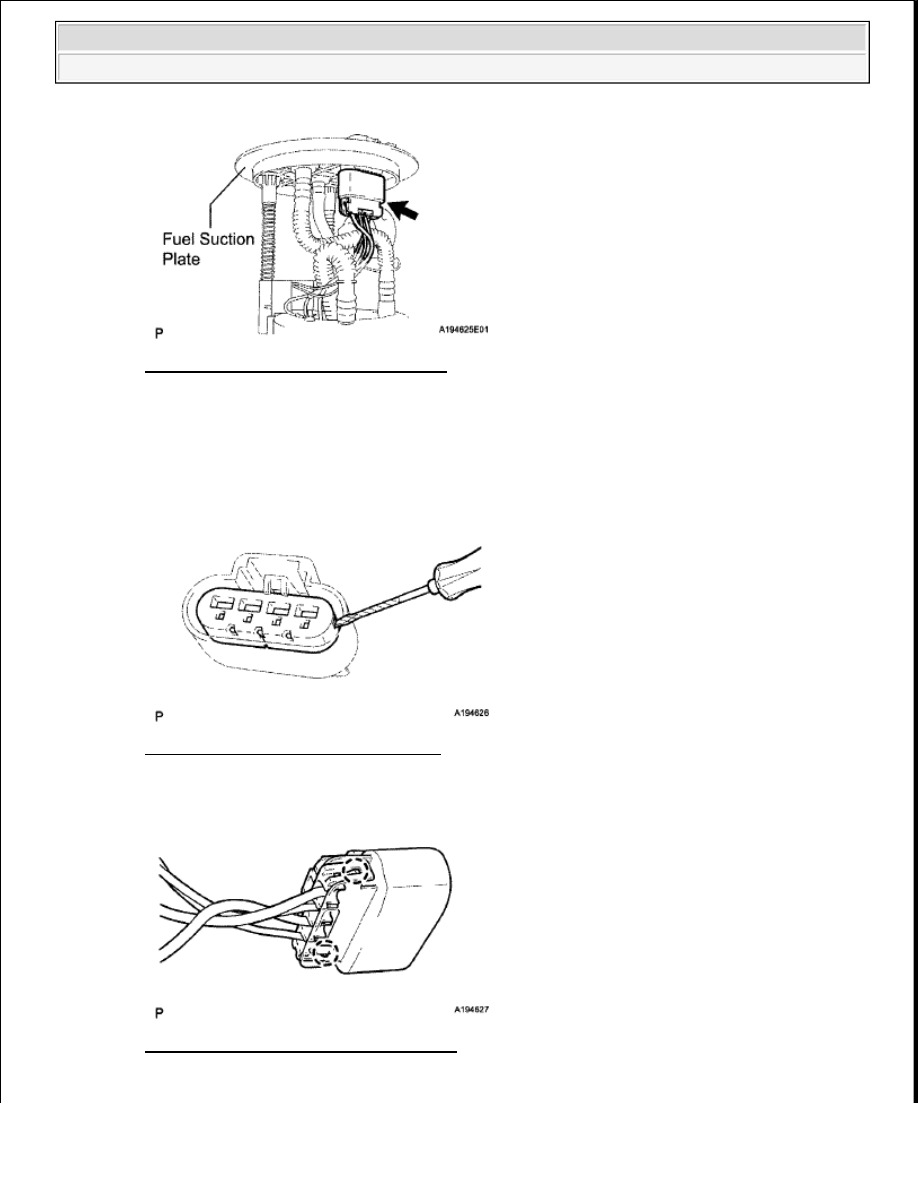

Fig. 131: Identifying Fuel Suction Plate
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the cap from the connector.

HINT:

Tape the screwdriver tip before use.

Fig. 132: Removing Cap Of Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 2 claws and remove the cover from the connector.

Fig. 133: Detaching Claws Of Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































d. As shown in the illustration, unlatch the tabs of the 2 terminals and pull out the 2 wires (blue) from

the connector.

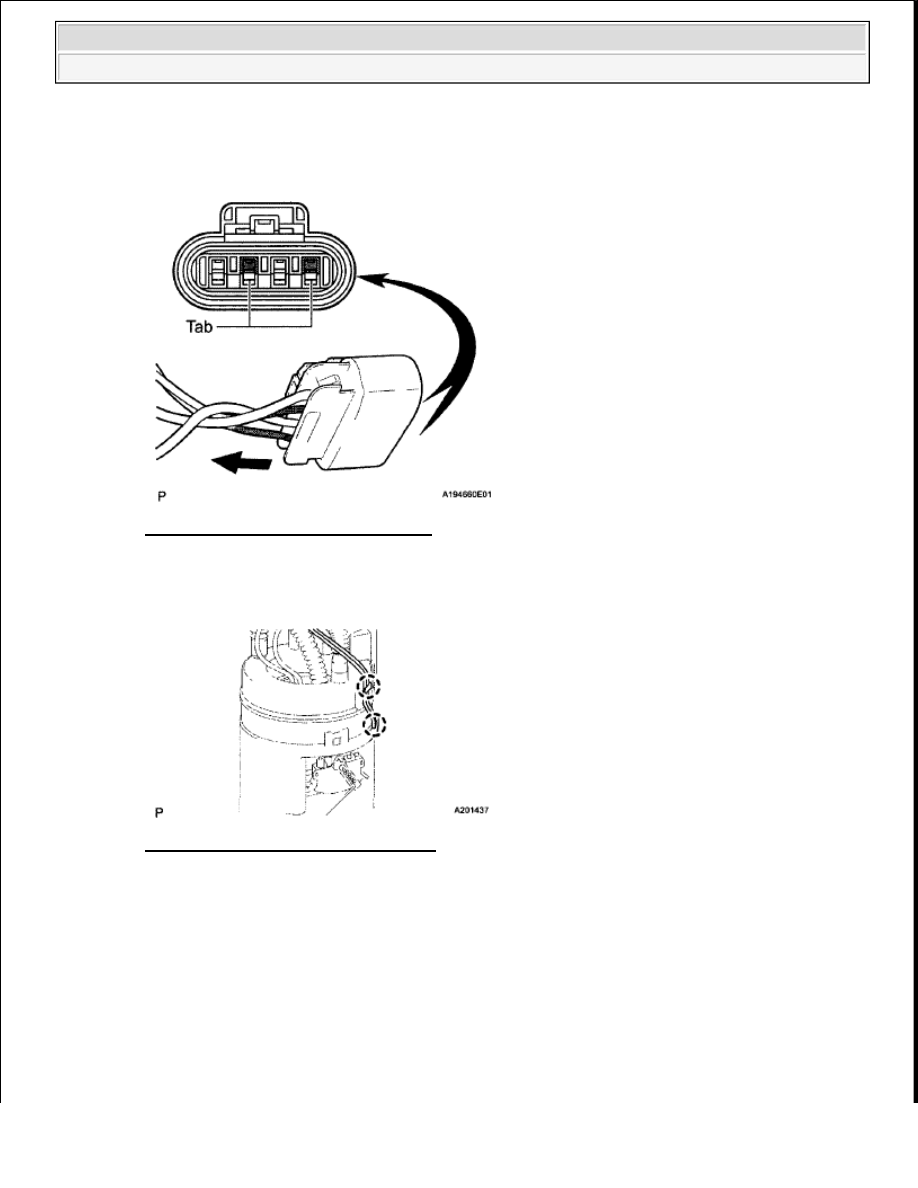

Fig. 134: Pulling Wires Of Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Detach the 2 claws and disconnect the wire harness.

Fig. 135: Disconnecting Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Push the tab to release the lock of the fuel sender gauge, and slide the fuel sender gauge to remove

it.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

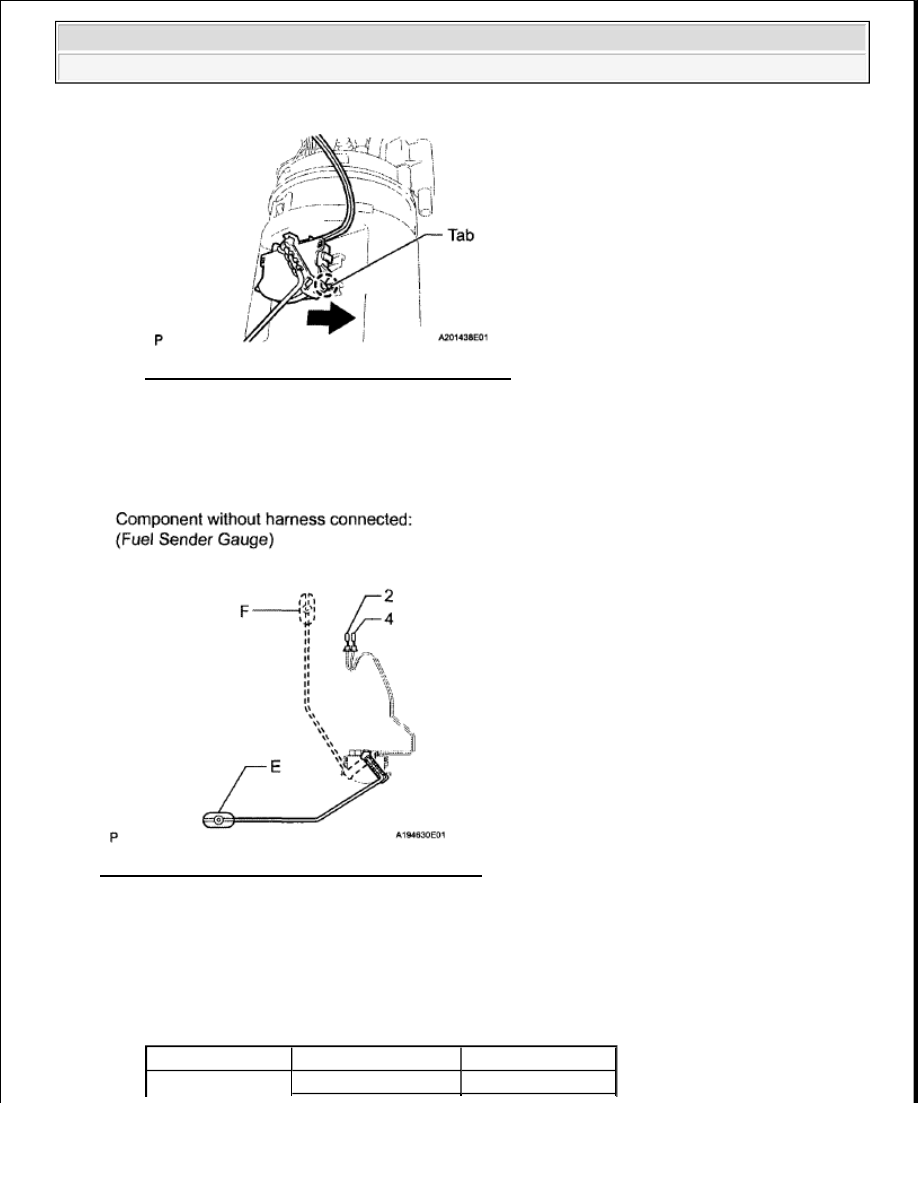

Fig. 136: Releasing Lock Of Fuel Sender Gauge
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT FUEL SENDER GAUGE ASSEMBLY

Fig. 137: Inspecting Fuel Sender Gauge Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Check that the float moves smoothly between F and E.

b. Measure the resistance according to the value(s) in the table below.

Standard Resistance

RESISTANCE REFERENCE

Tester Connection

Condition

Specified Condition

Float level is F (upper)

11 to 19 ohms



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































If the result is not as specified, replace the fuel sender gauge assembly.

INSTALLATION

1. INSTALL FUEL SENDER GAUGE ASSEMBLY

a. Slide the fuel sender gauge onto the fuel suction support to install it.

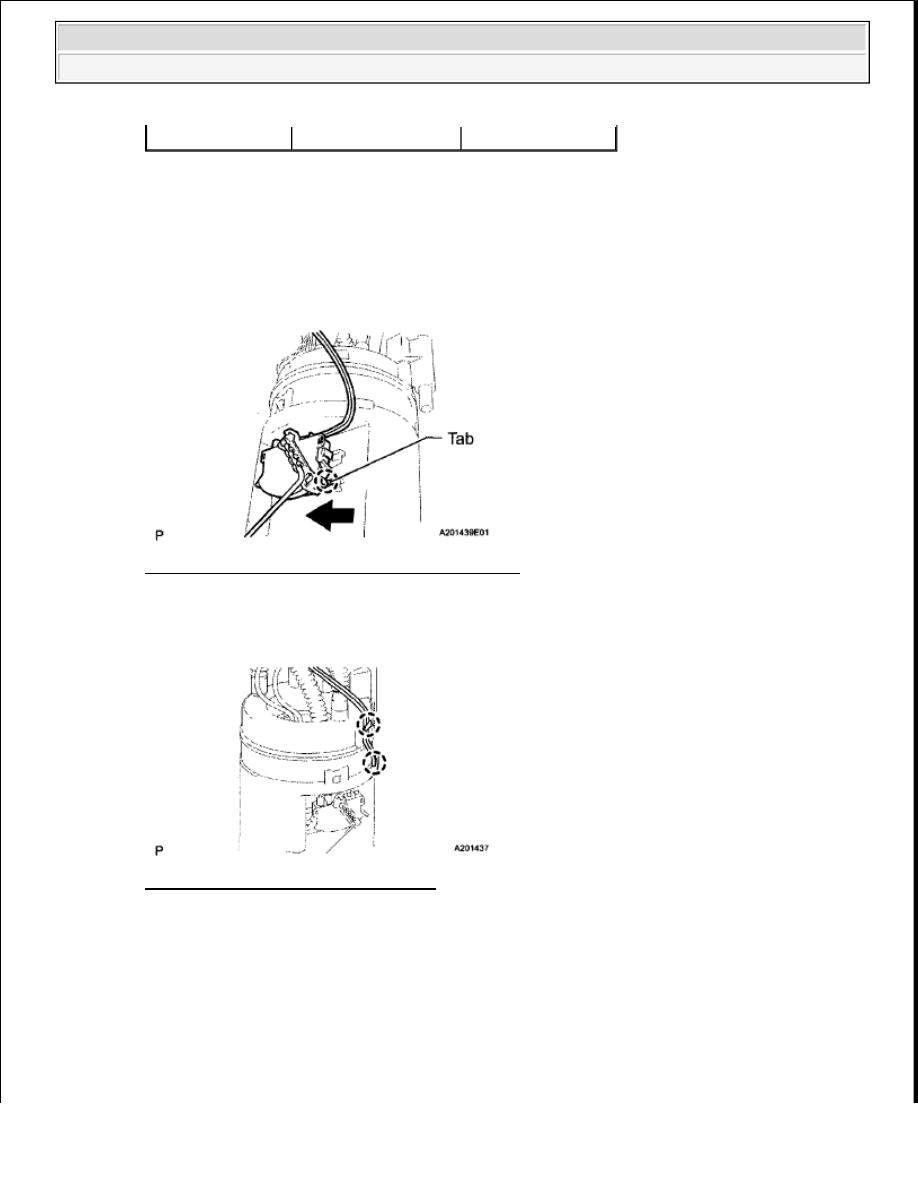

Fig. 138: Installing Fuel Sender Gauge Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 2 claws to connect the wire harness.

Fig. 139: Disconnecting Wire Harness
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the 2 wire terminals into the connector.

2 - 4

Float level is E (lower)

406 to 414 ohms

NOTE:



When inserting the wire terminals into the connector, be sure to
insert the positive (+) terminal and negative (-) terminal into the
correct locations.



Be careful not to deform the terminals.
