b. Attach the lock claws to the connector by pushing down on the cover, as shown in the illustration.

13. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

a. Connect the fuel tank main tube.

HINT:

Push the parts together firmly until a "click" sound is heard.

NOTE:



Before connecting the tube connectors to the pipes, check if
there is any damage or foreign matter in the connectors.



After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.

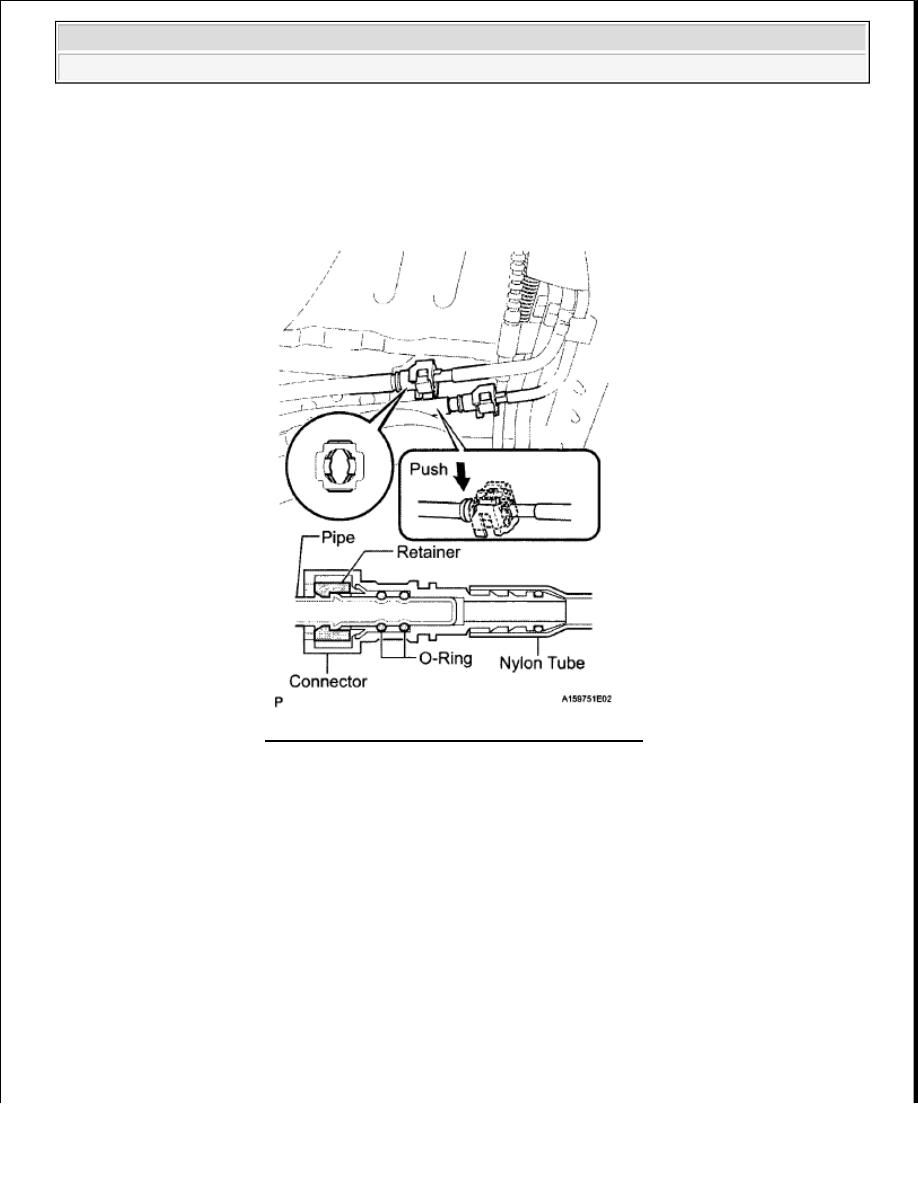

Fig. 127: Connecting Fuel Tank Return Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:



Before connecting the tube connectors to the pipes, check if
there is any damage or foreign matter in the connectors.



After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra































b. Attach the lock claws to the connector by pushing down on the cover, as shown in the illustration.

14. INSTALL NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles)

a. Install the tank protector with the 2 bolts and 2 nuts.

Torque: for bolt

29 N*m (296 kgf*cm, 21 ft.*lbf)

for nut

20 N*m (204 kgf*cm, 15 ft.*lbf)

b. Connect the fuel pressure switching valve with the bolt.

Torque: 40 N*m (408 kgf*cm, 30 ft.*lbf)

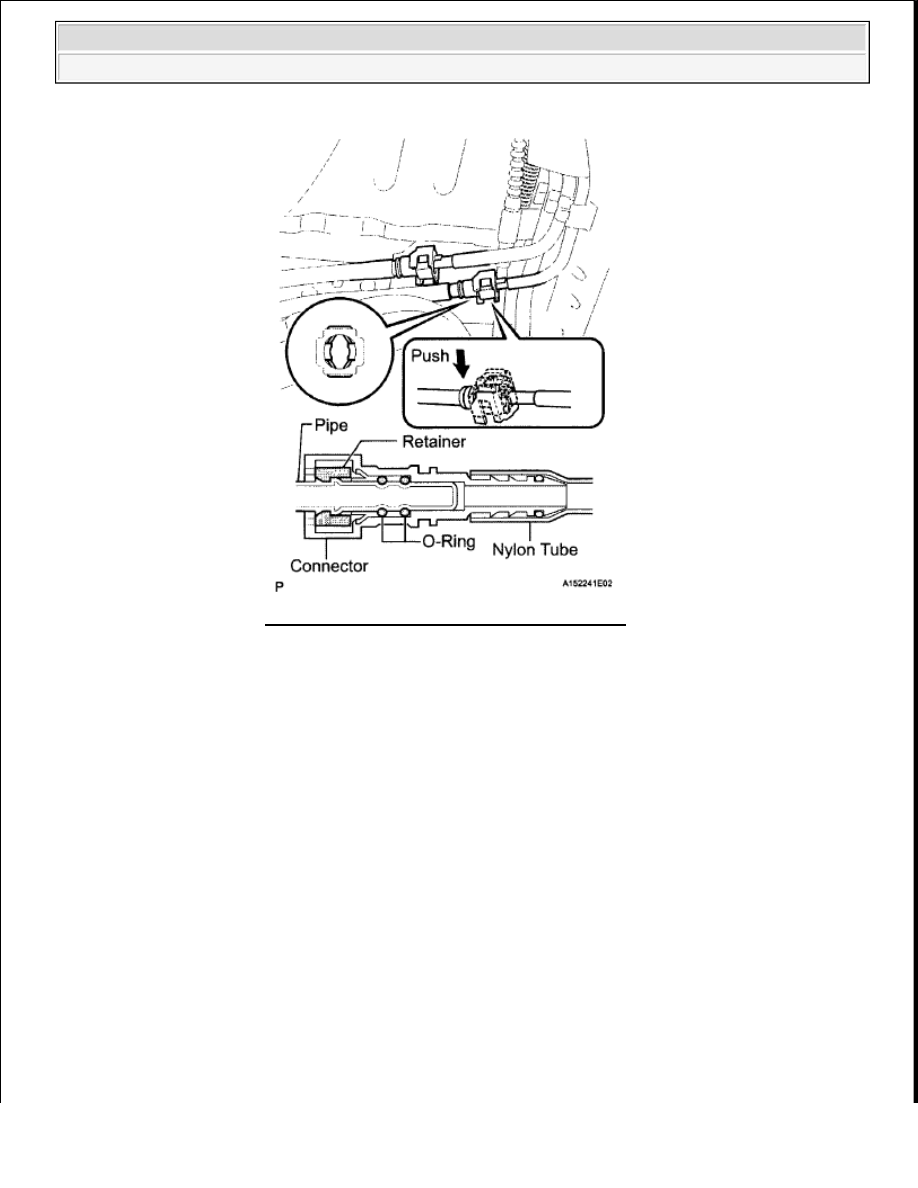

Fig. 128: Connecting Fuel Tank Main Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

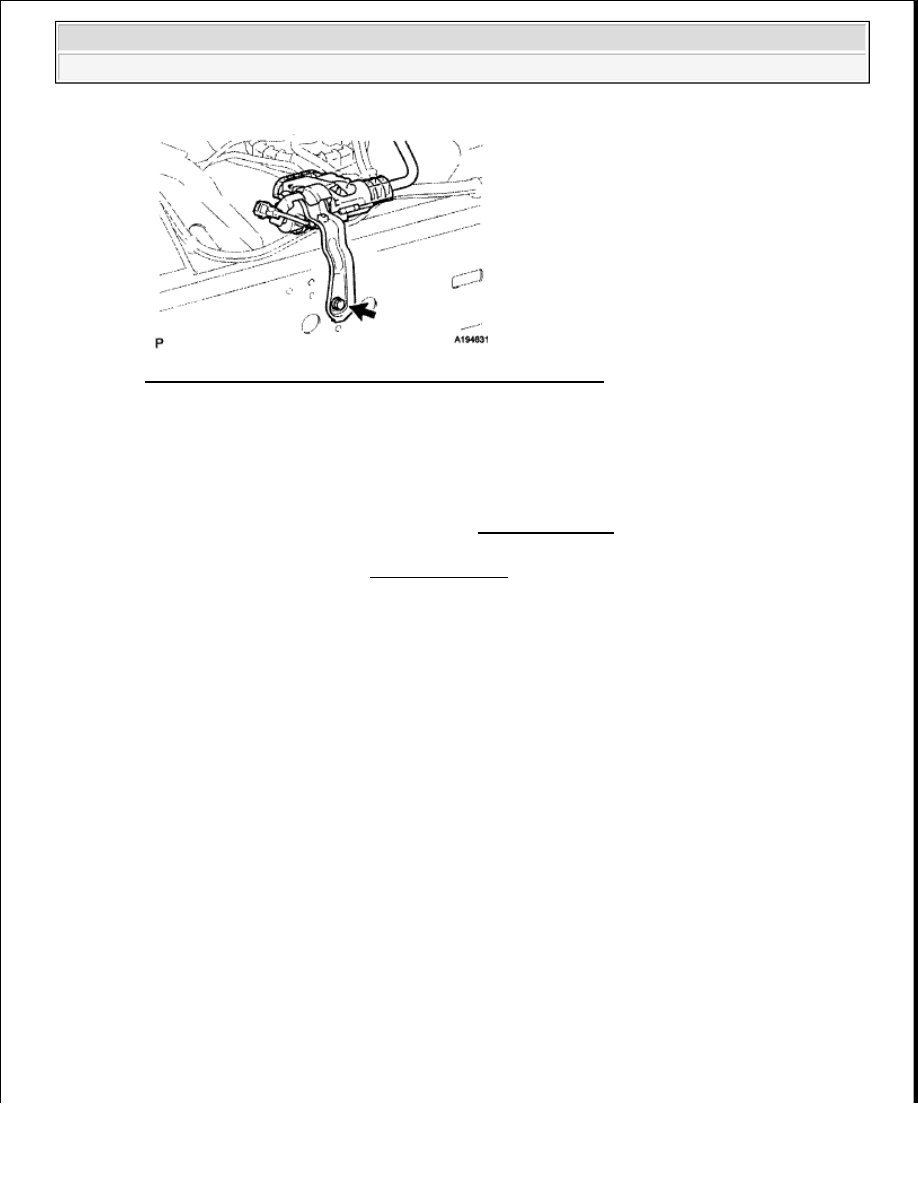

Fig. 129: Locating Fuel Pressure Switching Valve With Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL FUEL TANK CAP

16. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

17. INSPECT FOR FUEL LEAK (See INSTALLATION )

FUEL SENDER GAUGE ASSEMBLY

COMPONENTS

NOTE:

When disconnecting the cable some systems need to be initialized after
the cable is reconnected (See INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Fuel (3UR-FBE) - Tundra

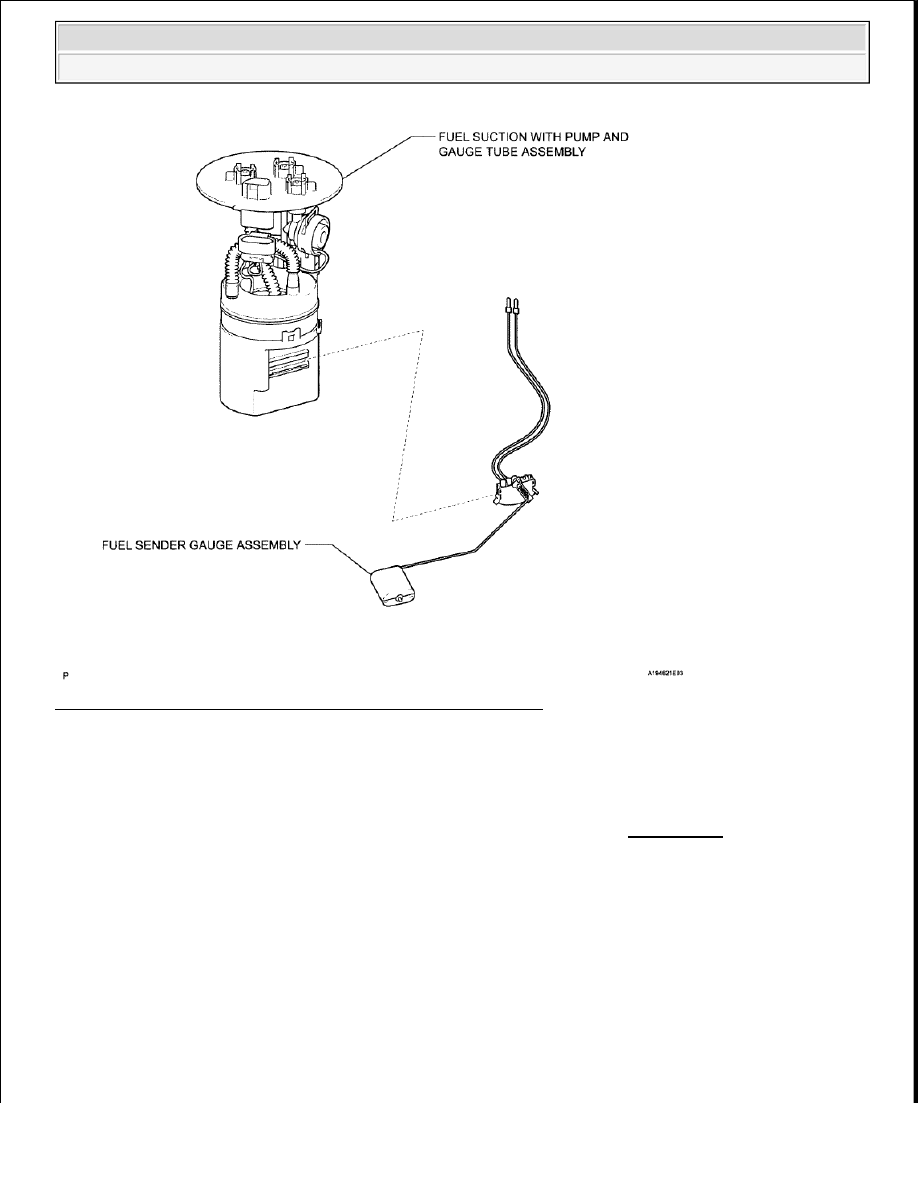

Fig. 130: Identifying Fuel Sender Gauge Assembly Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

a. Remove the fuel suction with pump and gauge tube assembly (See REMOVAL ).

2. REMOVE FUEL SENDER GAUGE ASSEMBLY

a. Disconnect the connector from the fuel suction plate.
