HINT:

If the fuel injectors do not rotate smoothly, replace the O-ring of the injector that does not rotate
smoothly

d

Position the fuel injector connectors facing outward

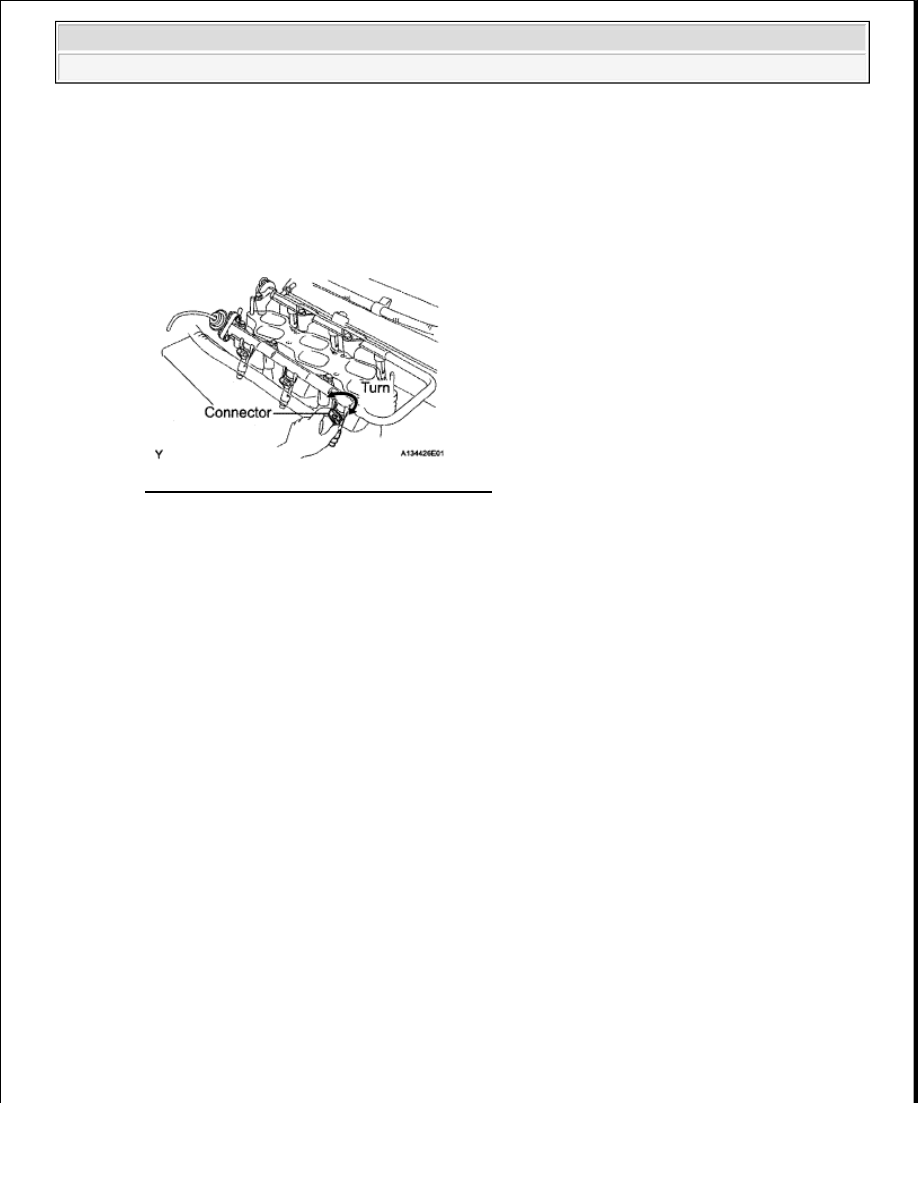

Fig. 37: Positioning Fuel Injector Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e

Tighten the 6 bolts, which are used to hold the fuel delivery pipe, to the intake manifold

Torque: 15 N*m (153 kgf*cm, 11 ft.*lbf)

f

Connect the 6 fuel injector connectors

3

CONNECT NO. 2 FUEL PIPE SUB-ASSEMBLY

a

Push the tube connector into the pipe until the tube connector makes a "click" sound



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

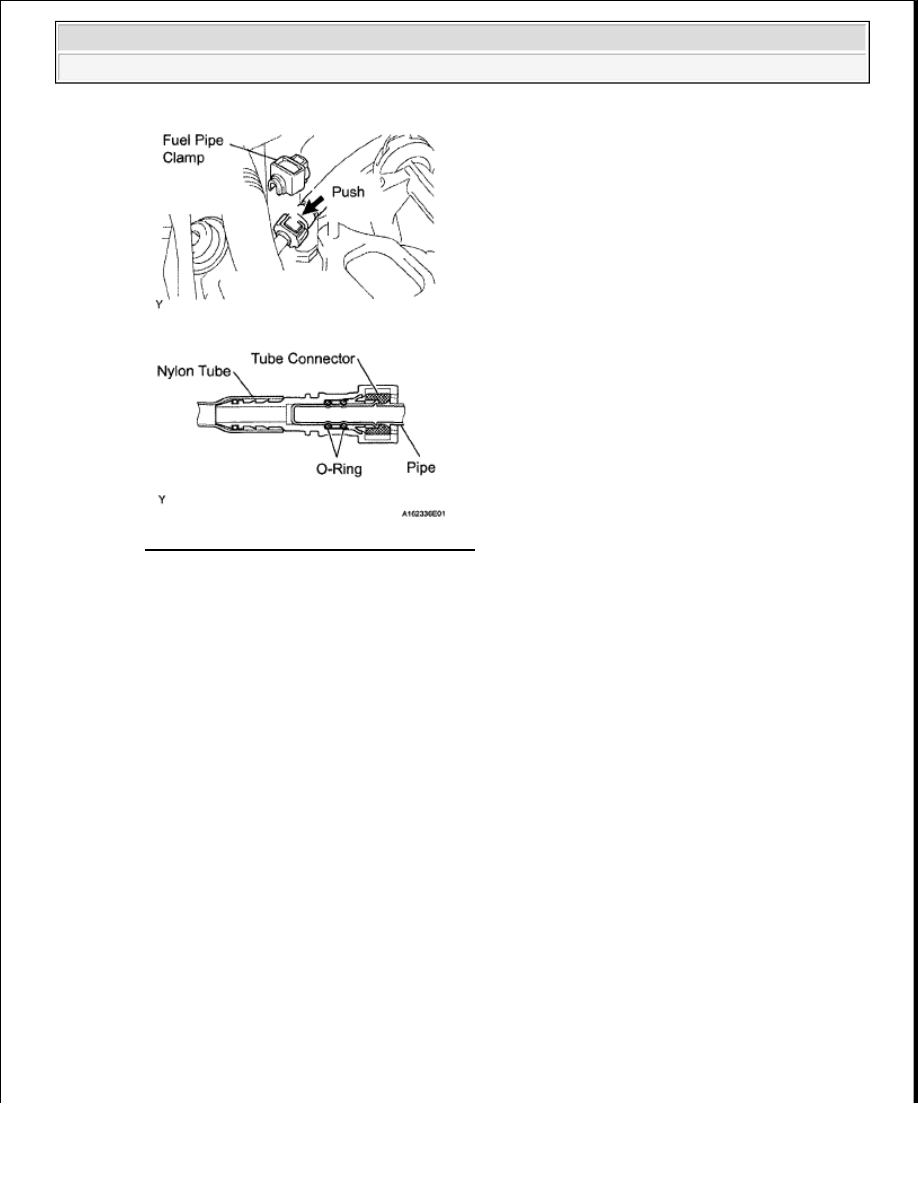

Fig. 38: Pushing Tube Connector Into Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the fuel pipe clamp

4

CONNECT NO. 1 FUEL PIPE SUB-ASSEMBLY

a

Push the tube connector into the pipe until the tube connector makes a "click" sound

NOTE:



Check if there is any damage or foreign objects on the
connected part of the fuel pipe.



After connecting, check that the pipe and connector are
securely connected by pulling them.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

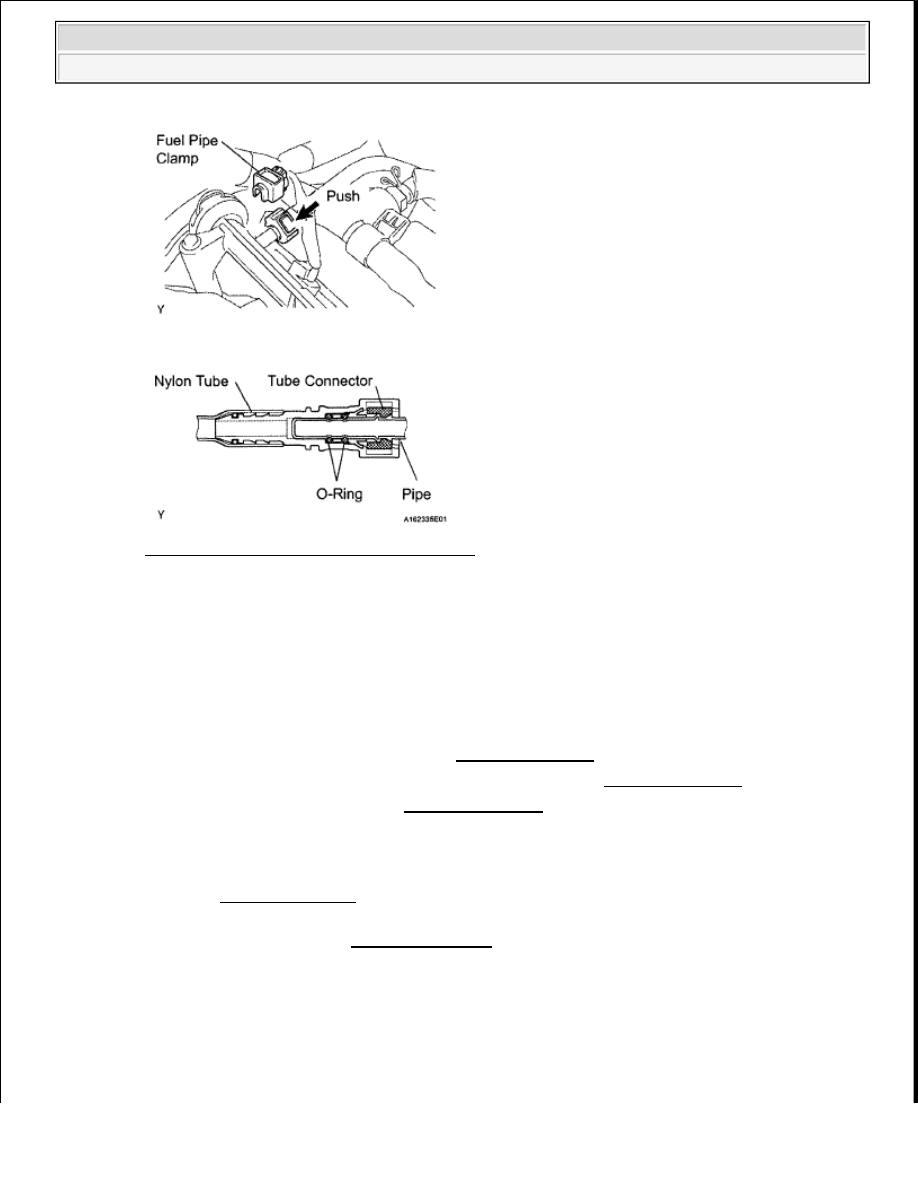

Fig. 39: Pushing Tube Connector Into Pipe
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the fuel pipe clamp

5

INSTALL INTAKE AIR SURGE TANK (See INSTALLATION )

6

INSTALL AIR CLEANER ASSEMBLY WITH ELEMENT (See INSTALLATION )

7

INSTALL AIR CLEANER HOSE (See INSTALLATION )

8

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

9

ADD ENGINE COOLANT (See REPLACEMENT )

10

CHECK FOR FUEL LEAK

a

Connect the Techstream to the DLC3

b

Turn the ignition switch ON and Techstream main switch ON

NOTE:



Check if there is any damage or foreign objects on the
connected part of the fuel pipe.



After connecting, check that the pipe and connector are
securely connected by pulling them.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).

NOTE:

Do not start the engine.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra































c

Enter the following menus: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump /
Speed

d

Check that there are no fuel leaks after doing maintenance anywhere on the fuel system

11

CHECK FOR ENGINE COOLANT LEAK (See ON-VEHICLE INSPECTION )

12

INSTALL V-BANK COVER (See INSTALLATION )

13

INSTALL FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY (See INSTALLATION )

14

INSTALL FRONT WIPER MOTOR AND LINK ASSEMBLY

a

Install the front wiper motor and link (see INSTALLATION )

15

INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

FUEL PRESSURE REGULATOR

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra
