Toyota Tundra. Manual - part 2085

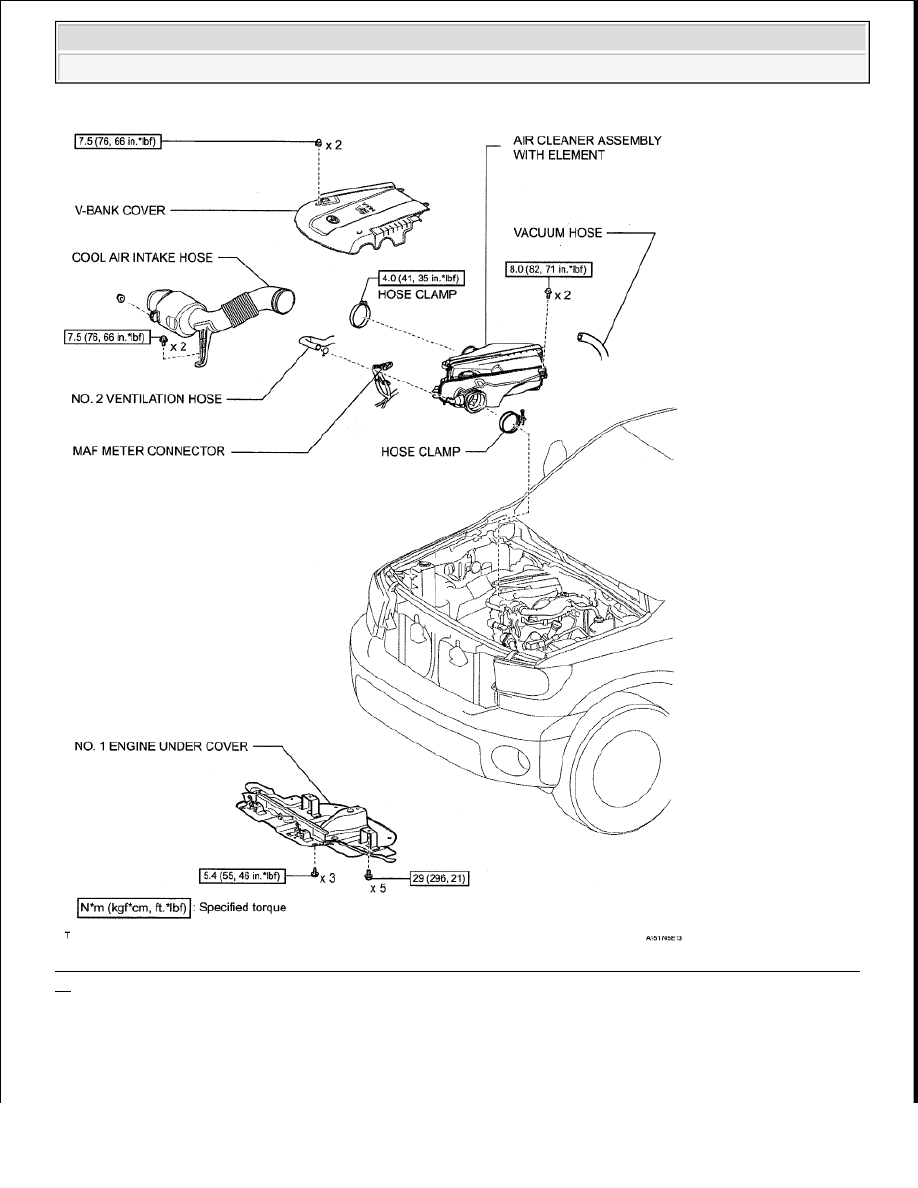

Fig. 40: Identifying Fuel Pressure Regulator Replacement Components With Torque Specifications (1 Of
4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

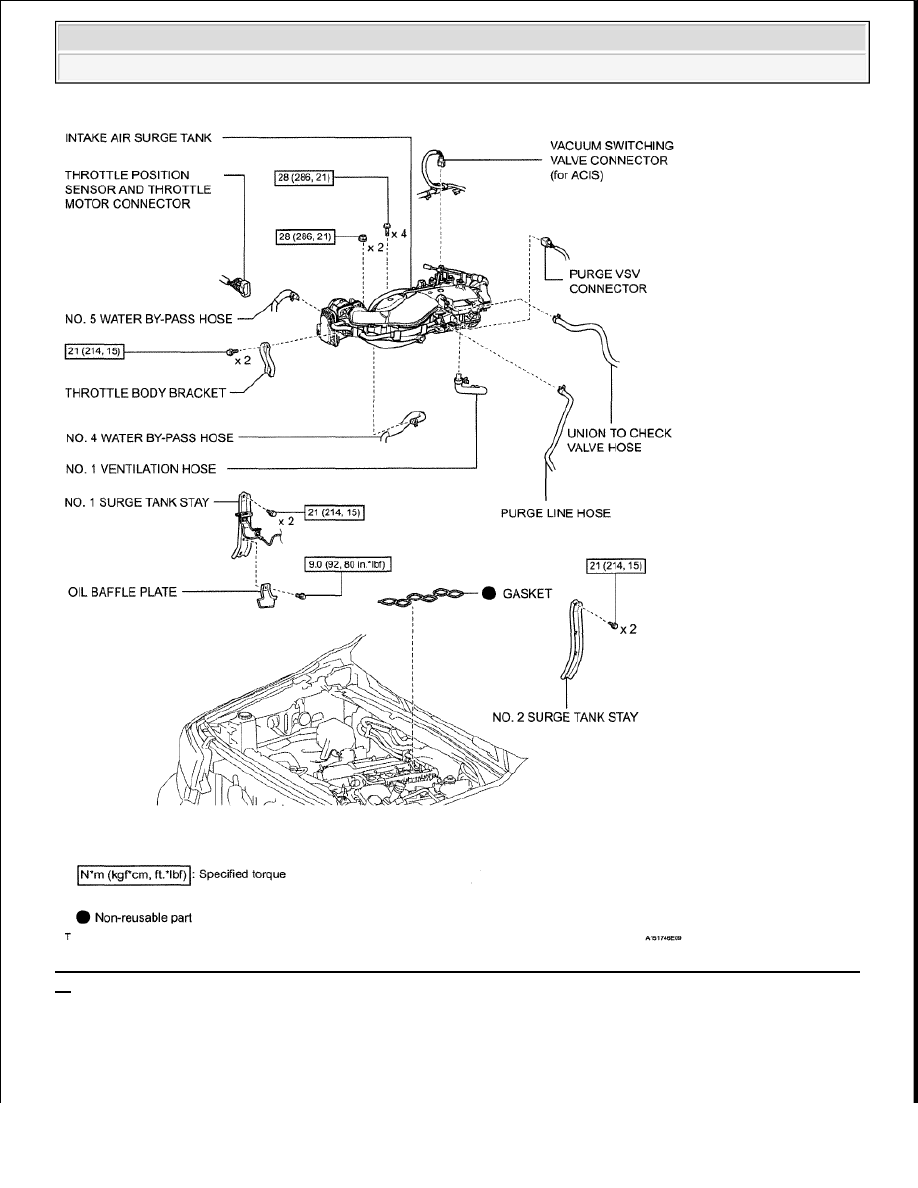

Fig. 41: Identifying Fuel Pressure Regulator Replacement Components With Torque Specifications (2 Of
4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

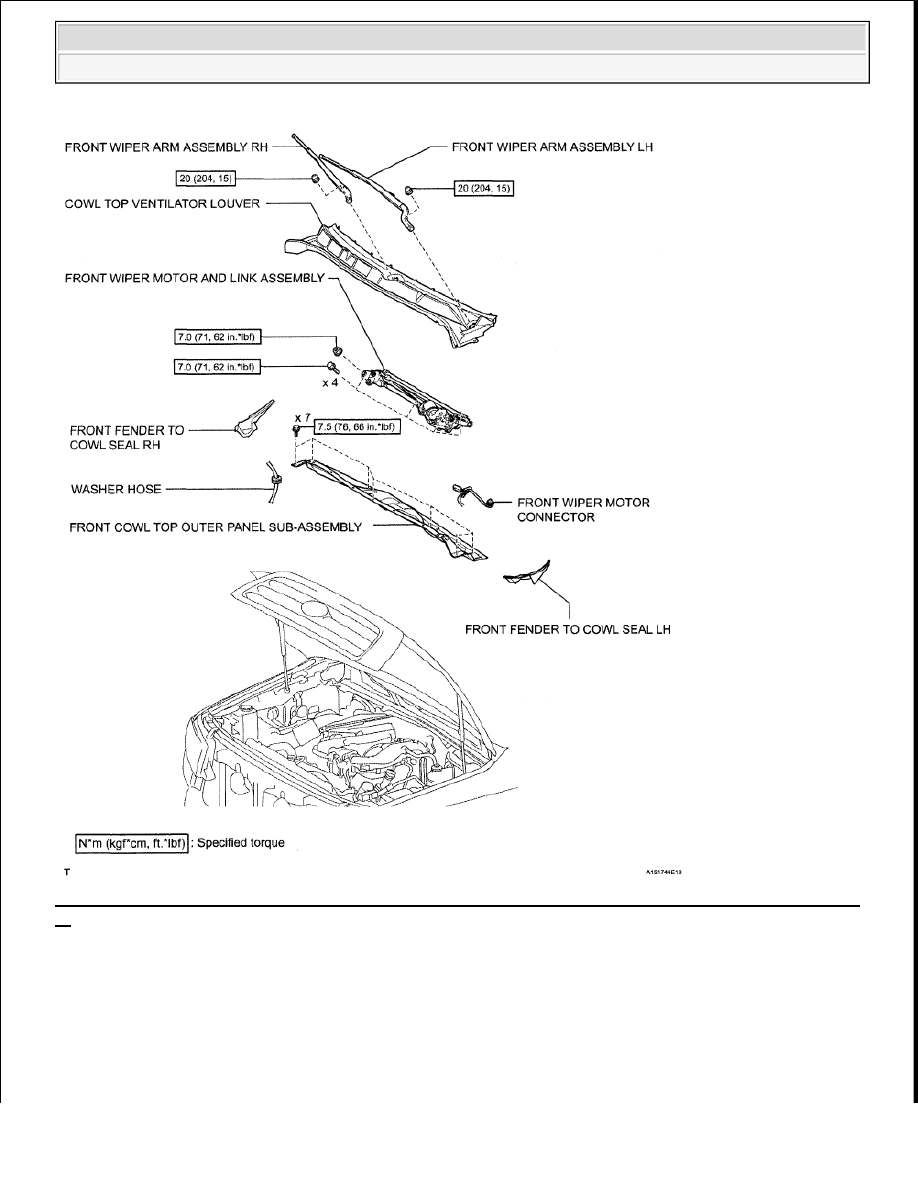

Fig. 42: Identifying Fuel Pressure Regulator Replacement Components With Torque Specifications (3 Of
4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra

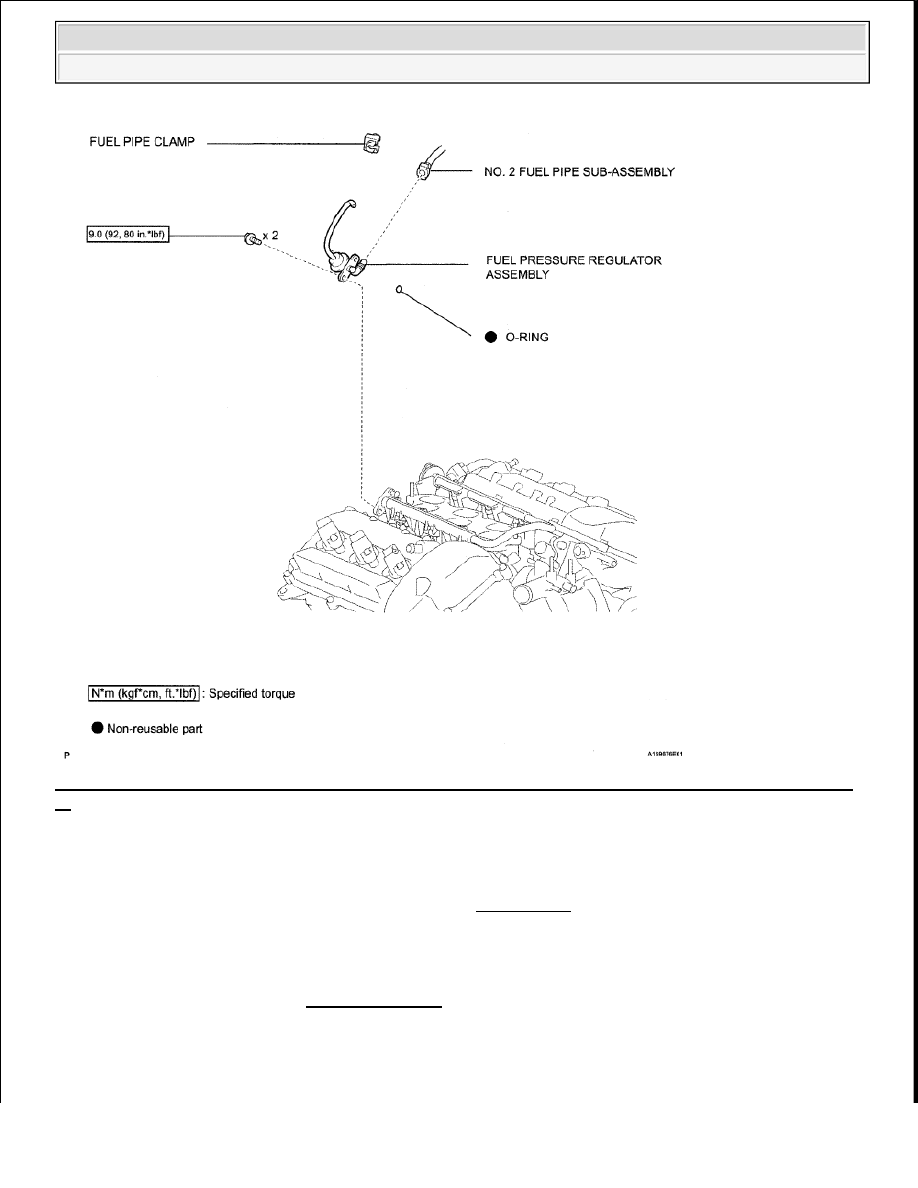

Fig. 43: Identifying Fuel Pressure Regulator Replacement Components With Torque Specification (4 Of
4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCHARGE FUEL SYSTEM PRESSURE (see REMOVAL )

2

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch



2009 Toyota Tundra

2009 ENGINE Fuel (1GR-FE) - Tundra
