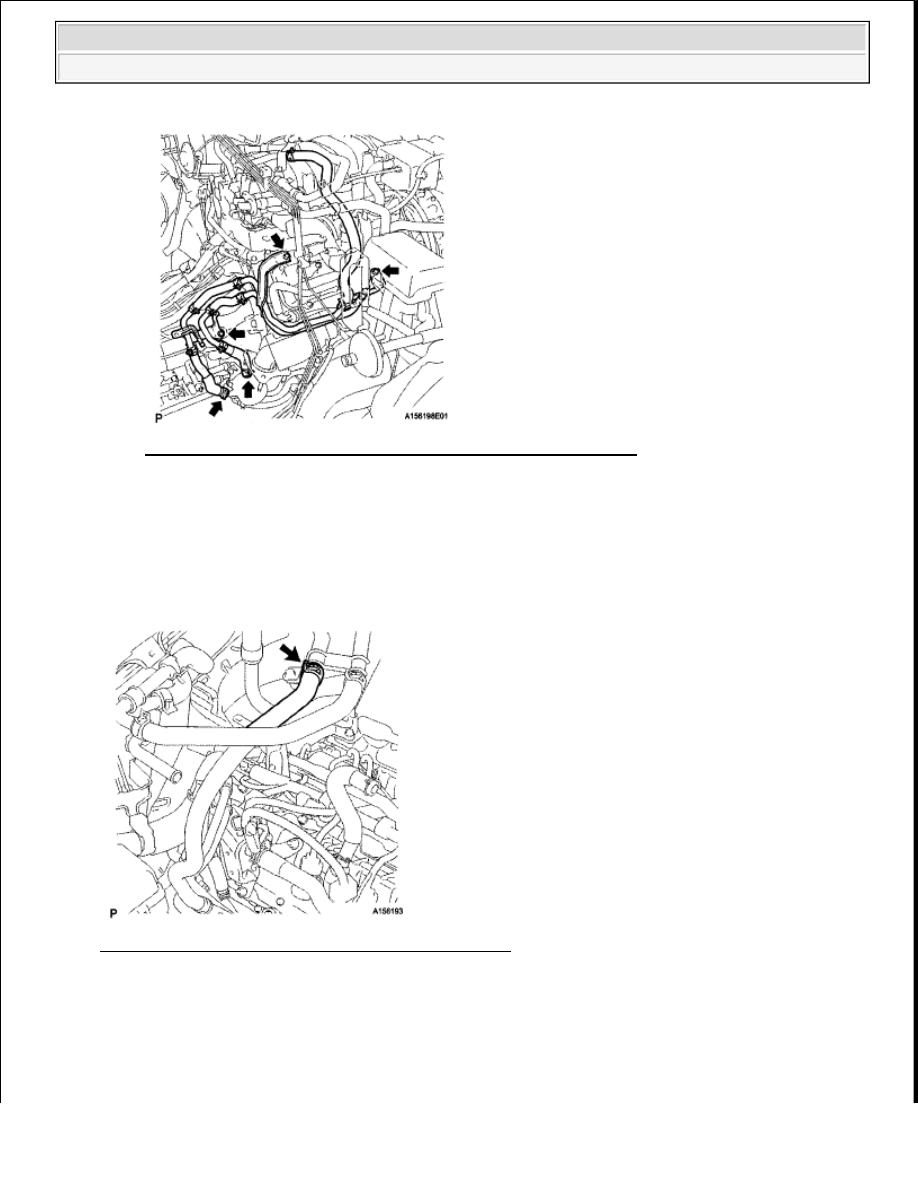

Fig. 24: Identifying Water Hoses From Transmission Oil Cooler
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the water by-pass pipe with the 3 bolts

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

15

CONNECT NO. 5 WATER BY-PASS HOSE

Fig. 25: Identifying No. 5 Water By-Pass Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16

INSTALL HEATER OUTLET WATER HOSE



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra































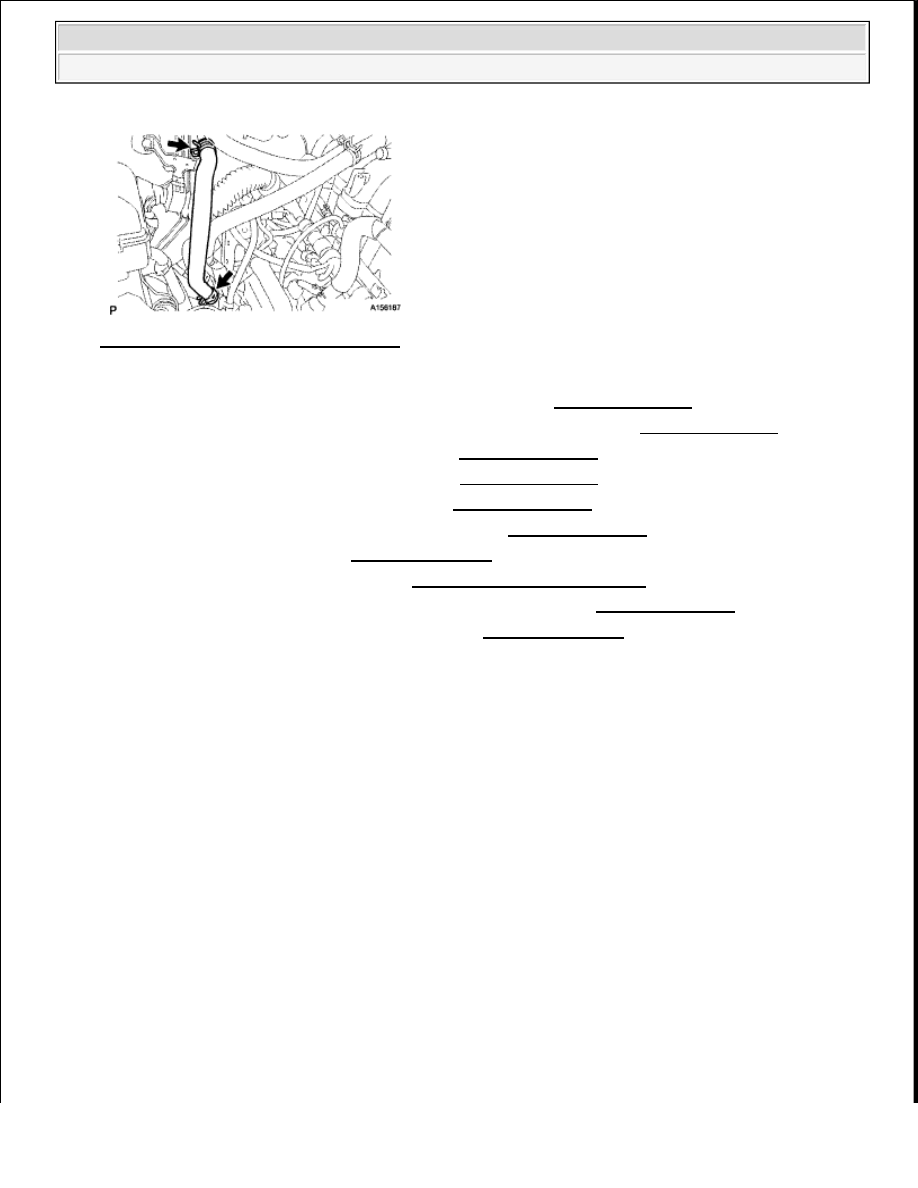

Fig. 26: Identifying Water Hose Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

17

INSTALL ENGINE OIL LEVEL DIPSTICK GUIDE (See INSTALLATION )

18

INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 1) (See INSTALLATION )

19

INSTALL NO. 3 AIR TUBE (for Bank 1) (See INSTALLATION )

20

INSTALL NO. 2 AIR HOSE (for Bank 1) (See INSTALLATION )

21

INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

22

INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

23

ADD ENGINE COOLANT (See REPLACEMENT )

24

INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

25

INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

26

INSTALL NO. 1 ENGINE UNDER COVER (See REPLACEMENT )

27

INSPECT FOR EXHAUST GAS LEAK

If gas is leaking, tighten the areas necessary to stop the leak  Replace damaged parts as necessary

28

INSTALL FRONT FENDER APRON SEAL LH

a

Install the fender apron seal with the 6 clips

29

INSTALL FRONT FENDER APRON SEAL REAR LH

a

Install the fender apron seal with the 5 clips

30

INSTALL FRONT FENDER APRON SEAL RH

a

Install the fender apron seal with the 6 clips

31

INSTALL FRONT FENDER APRON SEAL REAR RH

a

Install the fender apron seal with the 5 clips

EXHAUST PIPE (FOR REGULAR CAB STANDARD DECK)

COMPONENTS



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra

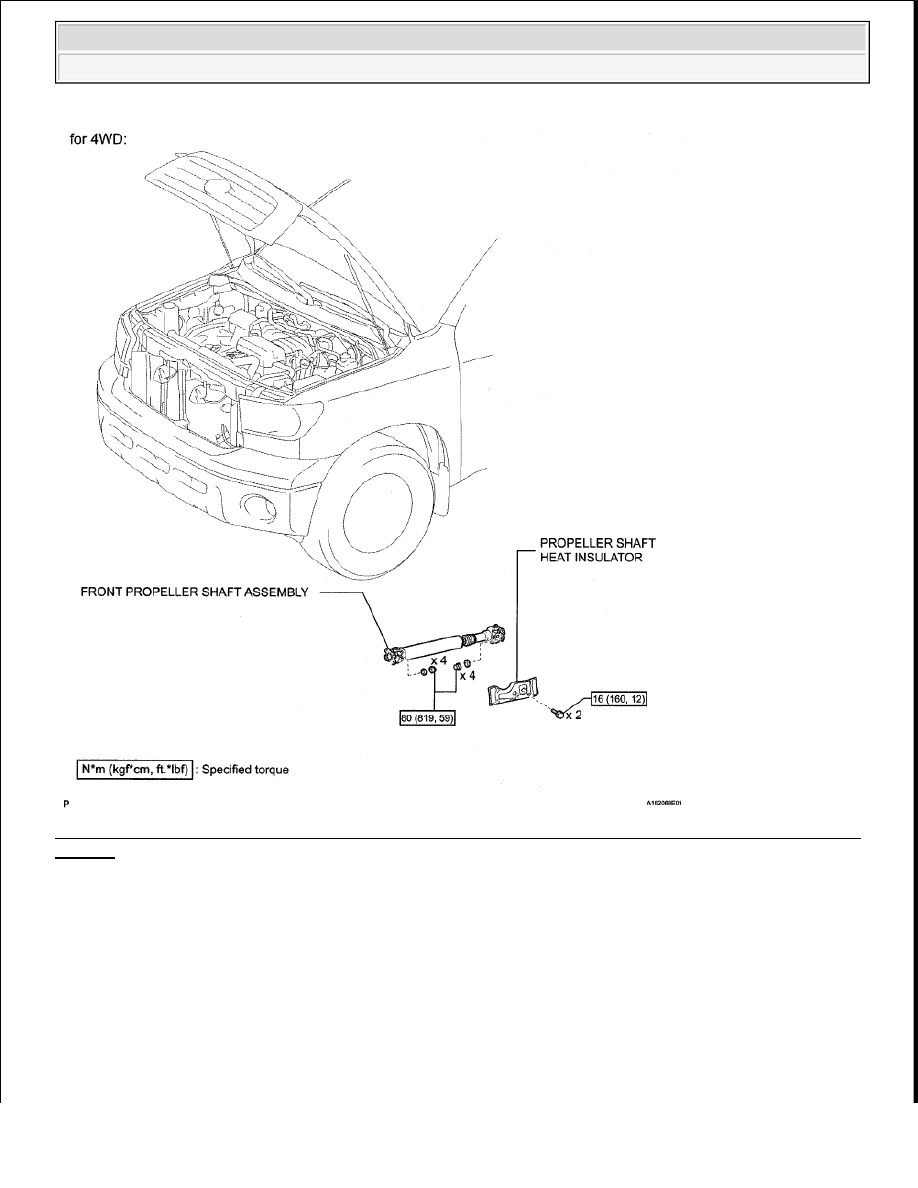

Fig. 27: Identifying Exhaust Pipe Components With Torque Specifications (Regular Cab Standard Deck)
(1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra

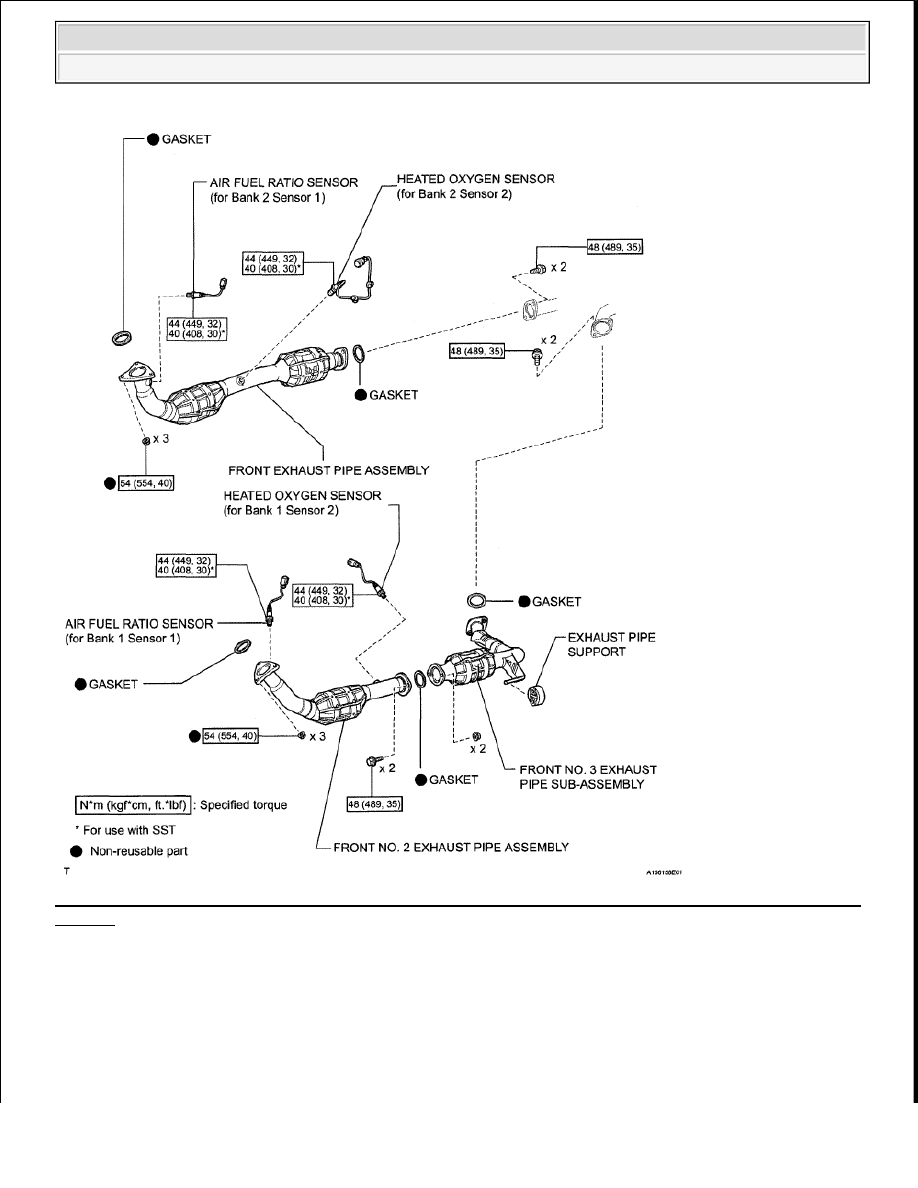

Fig. 28: Identifying Exhaust Pipe Components With Torque Specifications (Regular Cab Standard Deck)
(2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Exhaust (2UZ-FE) - Tundra
