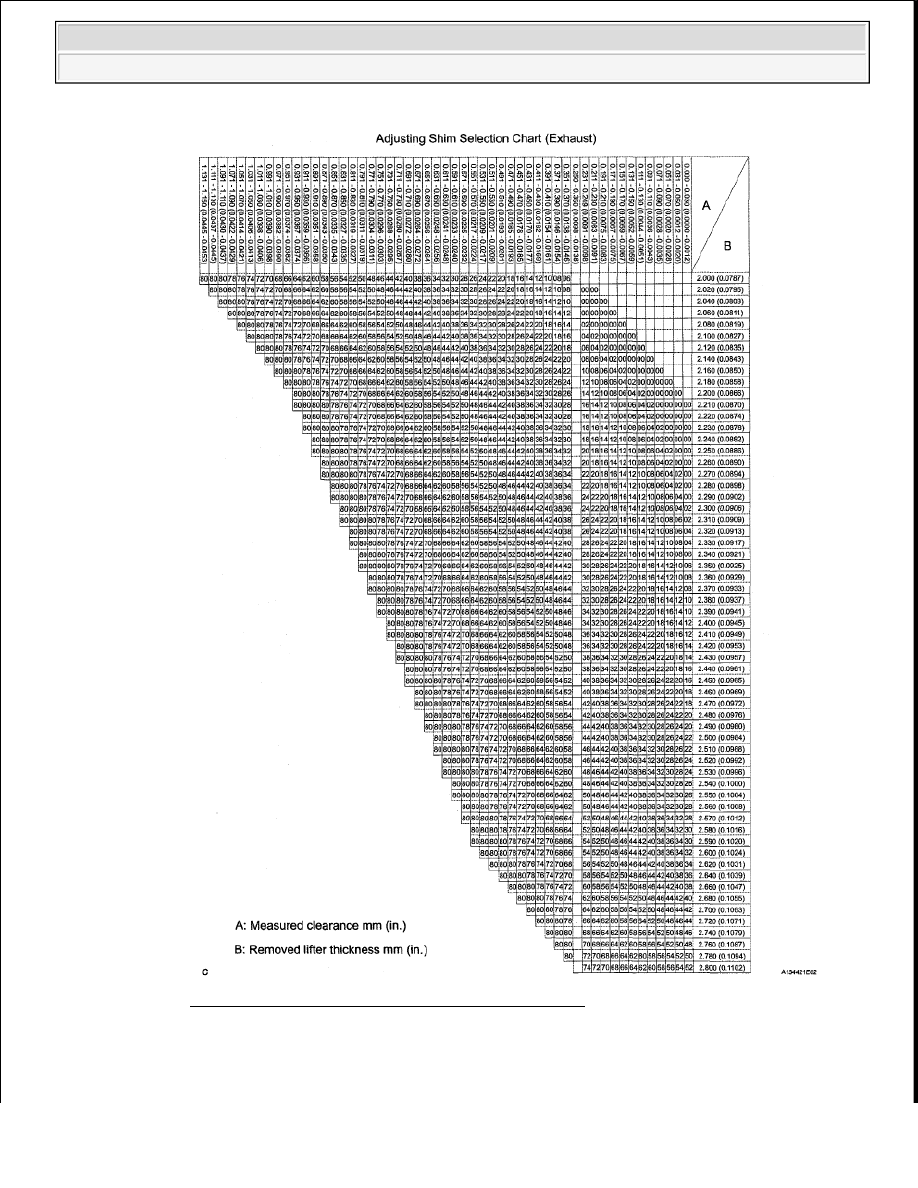

Fig. 22: Identifying Adjusting Shim Selection Table
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Exhaust valve clearance (Cold): 0.25 to 0.35 mm (0.00984 to 0.0138 in.)



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































EXAMPLE: The 2.300 mm (0.0906 in.) shim is installed, and the measured clearance is
0.440 mm (0.0173 in.). Replace the 2.300 mm (0.0906 in.) shim with a No. 44 shim.

New shim thickness

SHIM THICKNESS TABLE

f

Place a new adjusting shim on the valve

g

Place the valve lifter

h

Install the camshaft LH (see INSTALLATION )

i

Install the camshaft RH (see INSTALLATION )

j

Install the timing belt (see INSTALLATION )

k

Check the valve clearance

Shim

No.

Thickness

Shim

No.

Thickness

Shim

No.

Thickness

00

2 000 mm (0 0787
in )

28

2 280 mm (0 0898
in )

56

2 560 mm (0 1008

n )

02

2 020 mm (0 0795
in )

30

2 300 mm (0 0906
in )

58

2 580 mm (0 1016

n )

04

2 040 mm (0 0803
in )

32

2 320 mm (0 0913
in )

60

2 600 mm (0 1024

n )

06

2 060 mm (0 0811
in )

34

2 340 mm (0 0921
in )

62

2 620 mm (0 1031

n )

08

2 080 mm (0 0819
in )

36

2 360 mm (0 0929
in )

64

2 640 mm (0 1039
In,)

10

2 100 mm (0 0827
in )

38

2 380 mm (0 0937
in )

66

2 660 mm (0 1047

n )

12

2 120 mm (0 0835
in )

40

2 400 mm (0 0945
in )

68

2 680 mm (0 1055

n )

14

2 140 mm (0 0843
in )

42

2 420 mm (0 0953
in )

70

2 700 mm (0 1063

n )

16

2 160 mm (0 0850
in )

44

2 440 mm (0 0961
in )

72

2 720 mm (0 1071

n )

18

2 180 mm (0 0858
in )

46

2 460 mm (0 0969
in )

74

2 740 mm (0 1079

n )

20

2 200 mm (0 0866
in )

48

2 480 mm (0 0976
in )

76

2 760 mm (0 1087

n )

22

2 220 mm (0 0874
in )

50

2 500 mm (0 0984
in )

78

2 780 mm (0 1094

n )

24

2 240 mm (0 0882
in )

52

2 520 mm (0 0992
in )

80

2 800 mm (0 1102

n )

26

2 260 mm (0 0890
in )

54

2 540 mm (0 1000
in )

-

-



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra































If the result is not as specified, adjust the valve clearance

16

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY LH (See INSTALLATION )

17

INSTALL CYLINDER HEAD COVER SUB-ASSEMBLY RH (See INSTALLATION )

18

INSTALL NO. 3 TIMING BELT COVER SUB-ASSEMBLY RH (See INSTALLATION )

19

INSTALL NO. 3 TIMING BELT COVER SUB-ASSEMBLY LH (See INSTALLATION )

20

INSTALL IGNITION COIL ASSEMBLY (See INSTALLATION )

21

INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 1)

a

Install the air switching valve (see INSTALLATION )

22

INSTALL AIR SWITCHING VALVE ASSEMBLY (for Bank 2)

a

Install the air switching valve (see INSTALLATION )

23

INSTALL FAN AND GENERATOR V BELT (See INSTALLATION )

24

INSTALL AIR CLEANER HOSE ASSEMBLY (See INSTALLATION )

25

INSTALL THROTTLE BODY COVER SUB-ASSEMBLY (See INSTALLATION )

26

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

TIMING BELT

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

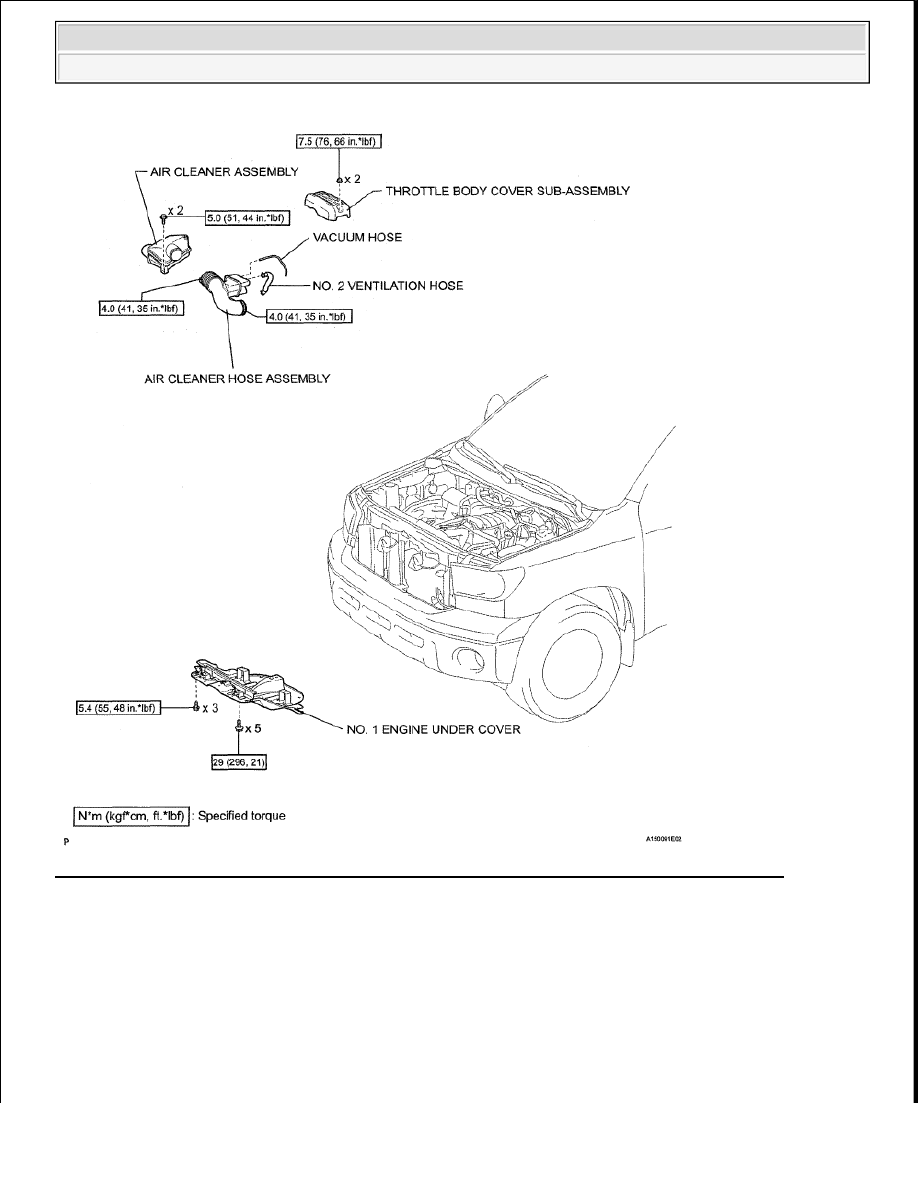

Fig. 23: Identifying Timing Belt Replacement Components With Torque Specifications (1 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
