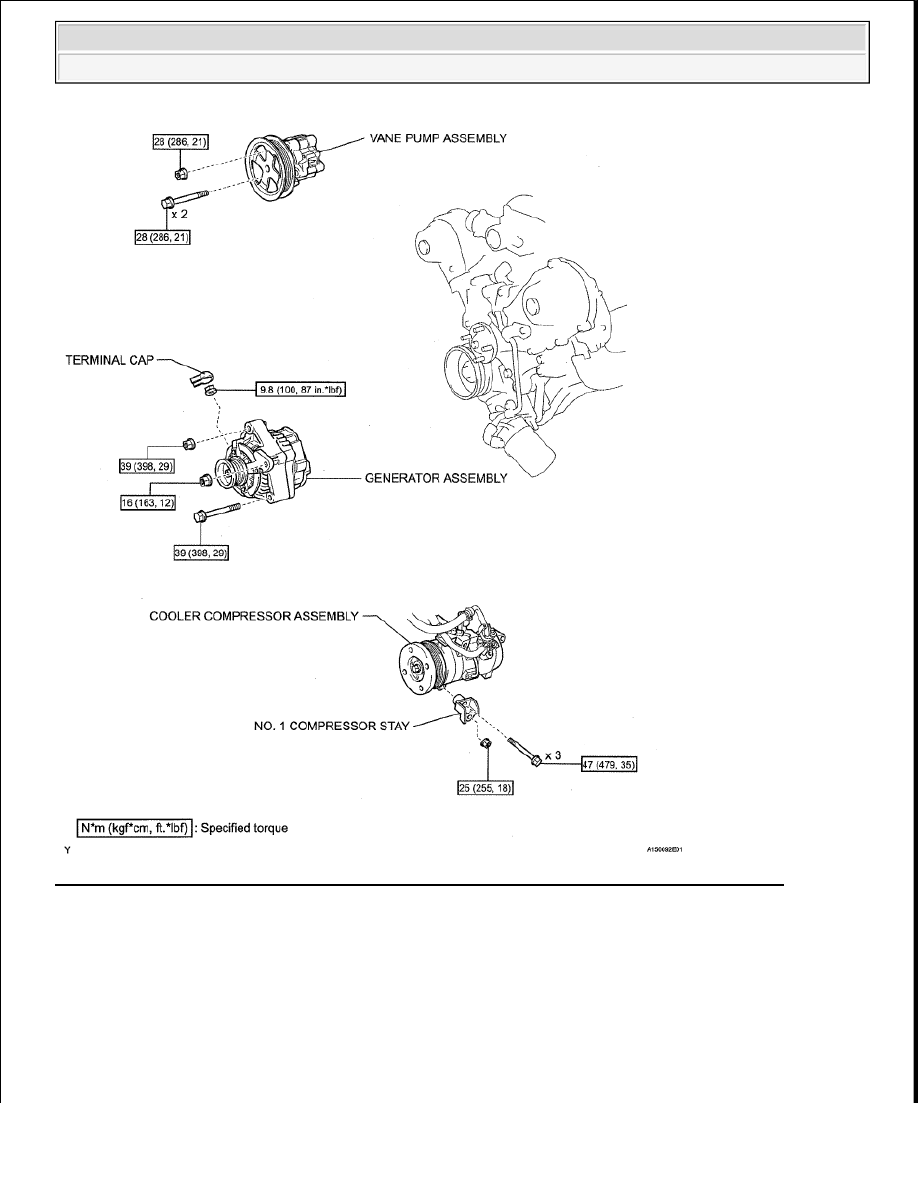

Fig. 24: Identifying Timing Belt Replacement Components With Torque Specifications (2 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

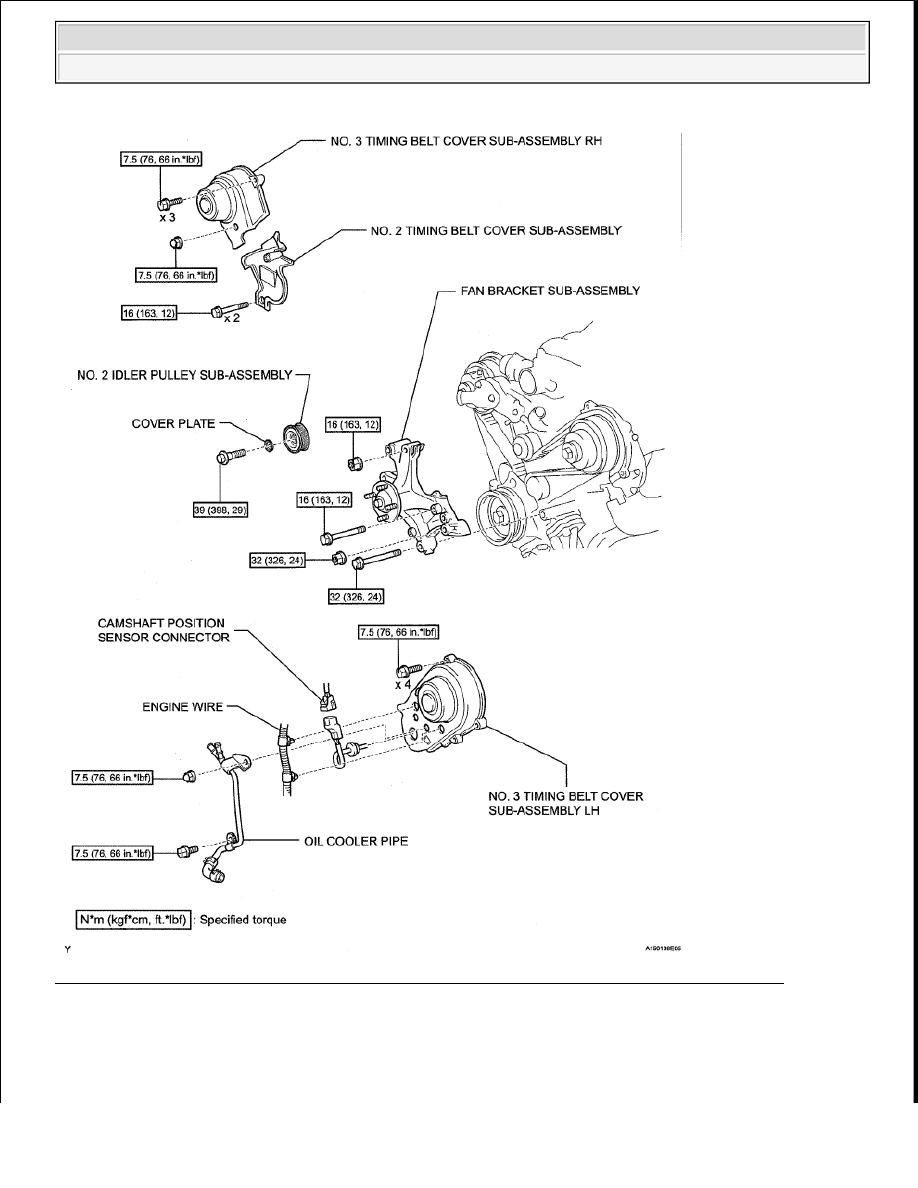

Fig. 25: Identifying Timing Belt Replacement Components With Torque Specifications (3 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

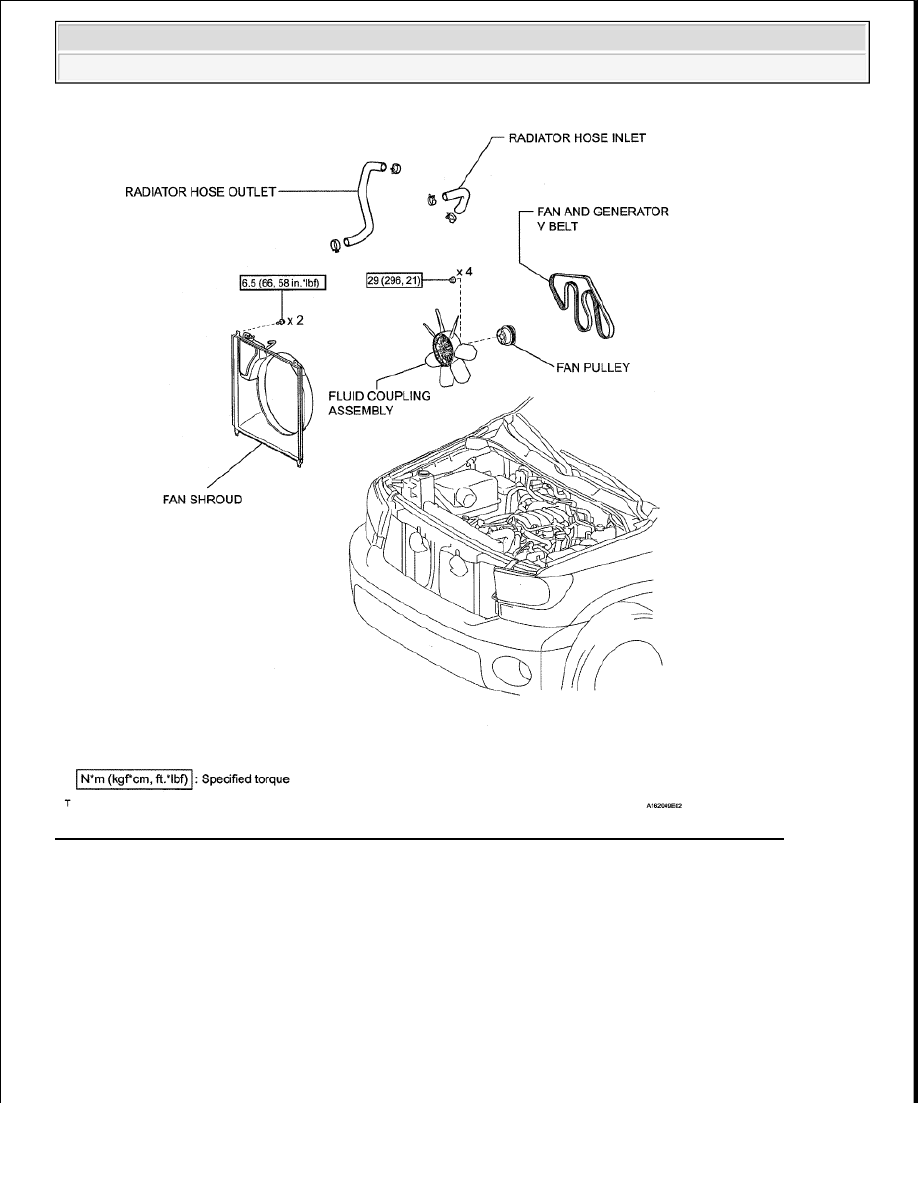

Fig. 26: Identifying Timing Belt Replacement Components With Torque Specifications (4 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra

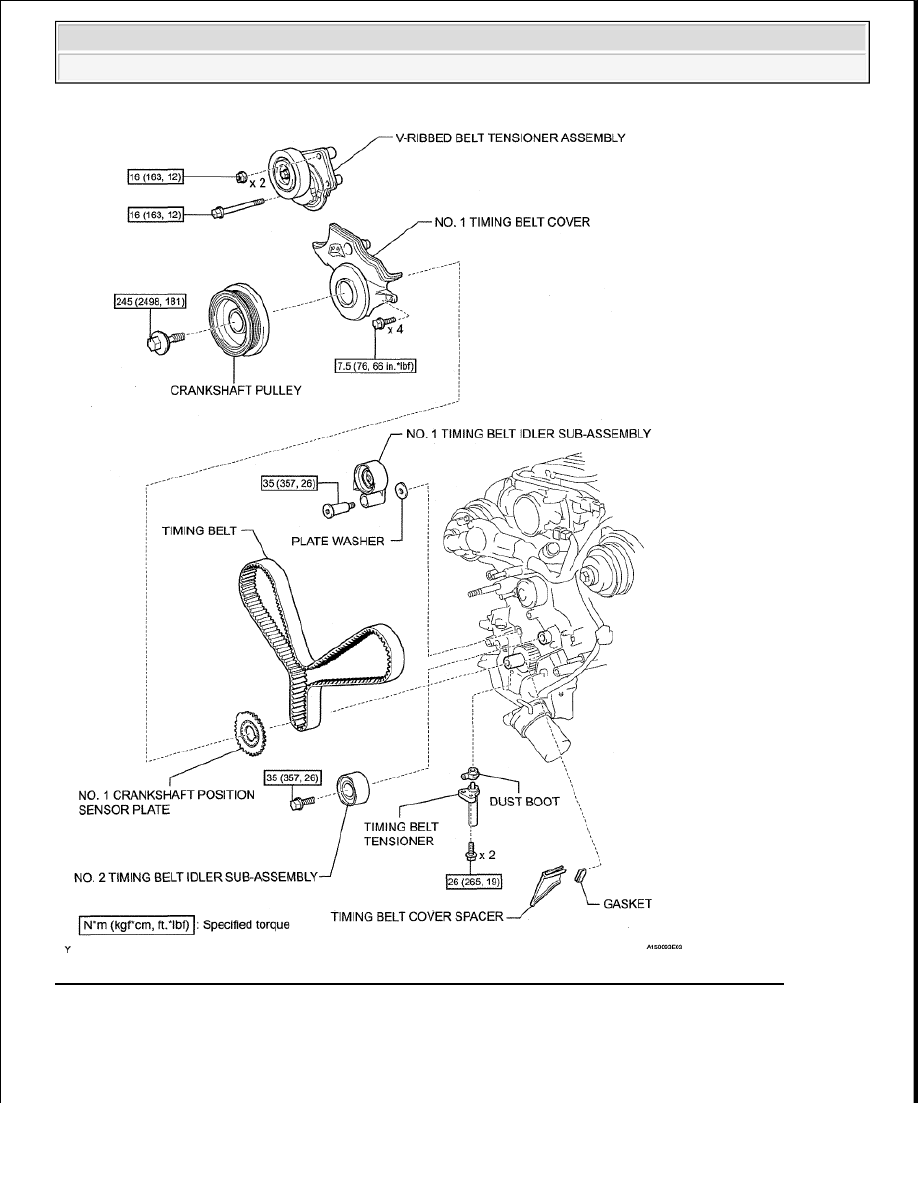

Fig. 27: Identifying Timing Belt Replacement Components With Torque Specifications (5 Of 5)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (2UZ-FE) - Tundra
