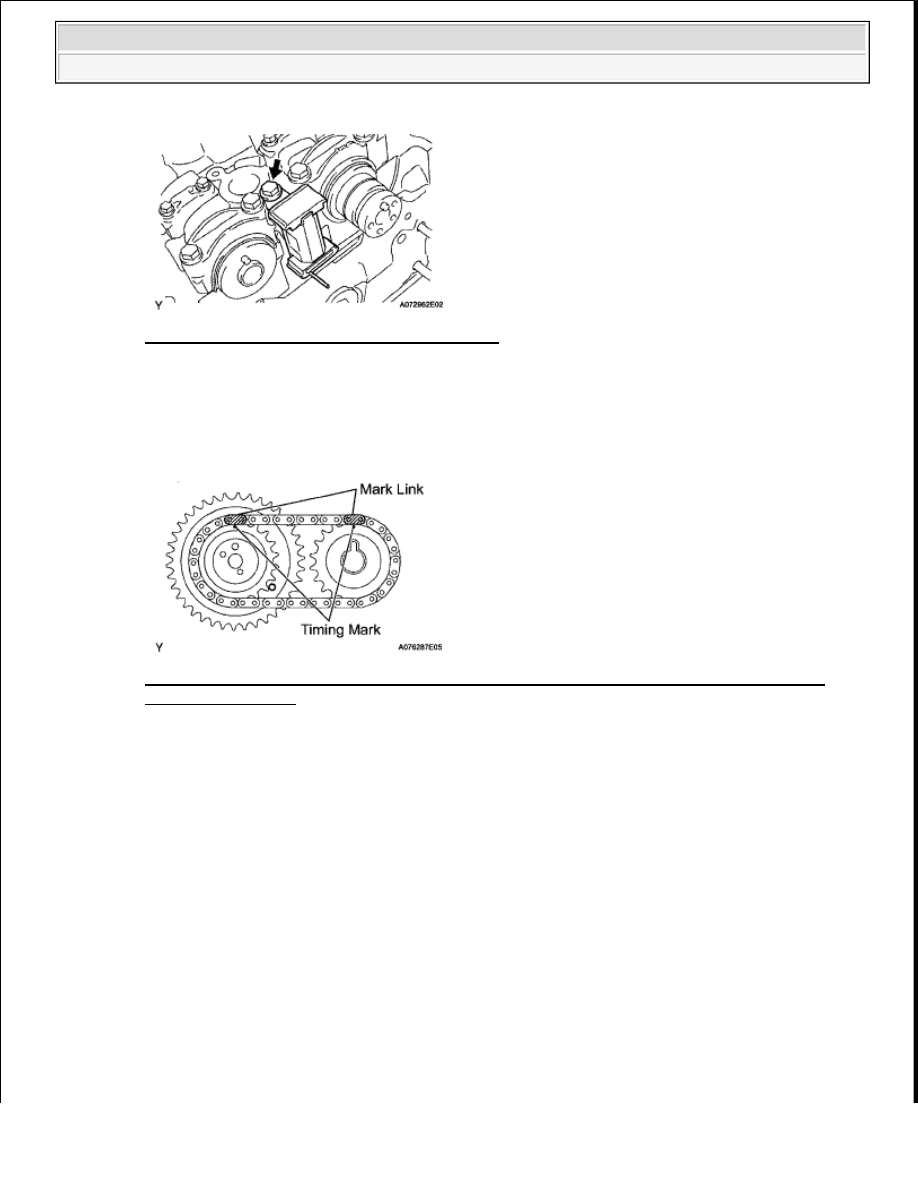

Fig. 387: Locating No. 2 Chain Tensioner Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13

INSTALL CAMSHAFT TIMING GEARS AND NO. 2 CHAIN (for Bank 1)

a

Align the mark links (yellow) of the No  2 chain with the timing marks (1-dot mark) of the
camshaft timing gear and sprocket as shown below

Fig. 388: Aligning Mark Links Of No. 2 Chain With Timing Marks Of Camshaft Timing
Gear And Sprocket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Align the timing marks on the camshaft timing gear and sprocket with the timing marks on the
bearing caps, and install the camshaft timing gear and sprocket with the No  2 chain to the
camshafts

c

Temporarily install the camshaft timing gear bolt and camshaft timing sprocket bolt

NOTE:

Do not push the camshaft timing gear assembly to the camshaft
forcibly when installing it.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































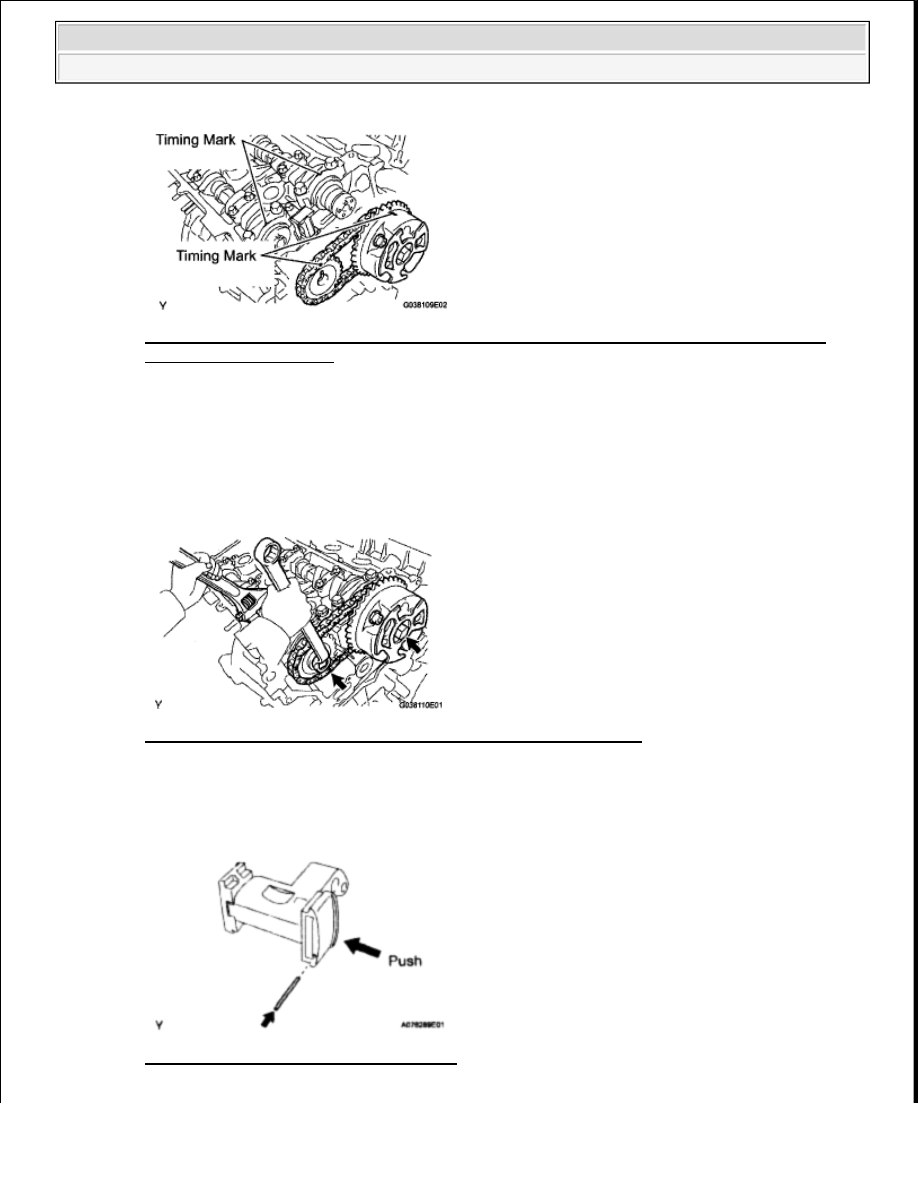

Fig. 389: Aligning Timing Marks On Camshaft Timing Gear And Sprocket With Timing
Marks On Bearing Caps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Hold the hexagonal portion of the camshaft with a wrench, and tighten the 2 bolts

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)

e

Remove the pin from the No  2 chain tensioner

Fig. 390: Holding Hexagonal Portion Of Camshaft With Wrench
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14

INSTALL NO. 3 CHAIN TENSIONER ASSEMBLY (for Bank 2)

a

While pushing in the tensioner, insert a pin of 1 0 mm (0 0394 in ) into the hole to fix it

Fig. 391: Pushing No. 3 Chain Tensioner
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































b

Install the No  3 chain tensioner with the bolt

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

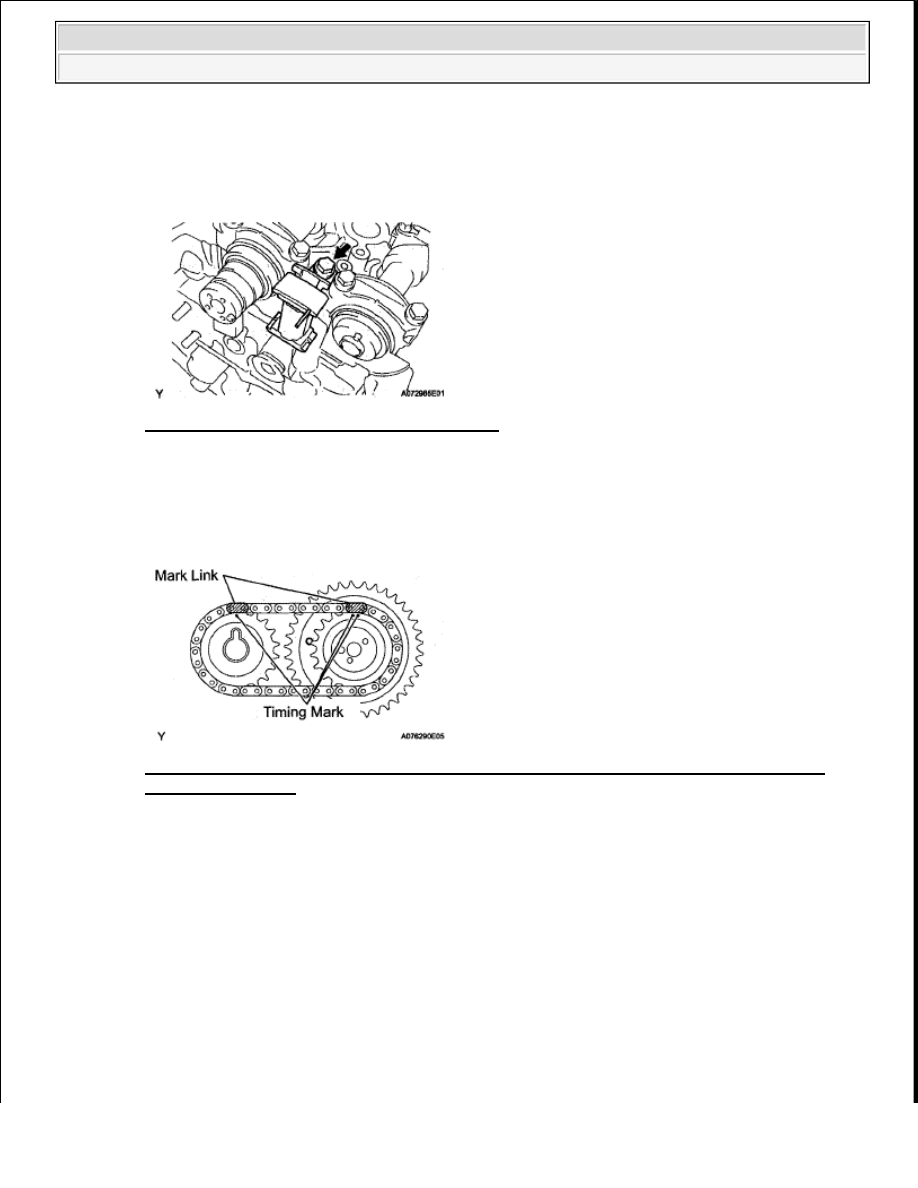

Fig. 392: Locating No. 3 Chain Tensioner Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15

INSTALL CAMSHAFT TIMING GEARS AND NO. 2 CHAIN (for Bank 2)

a

Align the mark links (yellow) of the No  2 chain with the timing marks (1-dot mark and 2-dot
mark) of the camshaft timing gear and sprocket as shown below

Fig. 393: Aligning Mark Links Of No. 2 Chain With Timing Marks Of Camshaft Timing
Gear And Sprocket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Align the timing marks on the camshaft timing gear and sprocket with the timing marks on the
bearing caps, and install the camshaft timing gear and sprocket with the No  2 chain to the
camshafts

c

Temporarily install the camshaft timing gear bolt and camshaft timing sprocket bolt

NOTE:

Do not push the camshaft timing gear assembly to the camshaft
forcibly when installing it.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































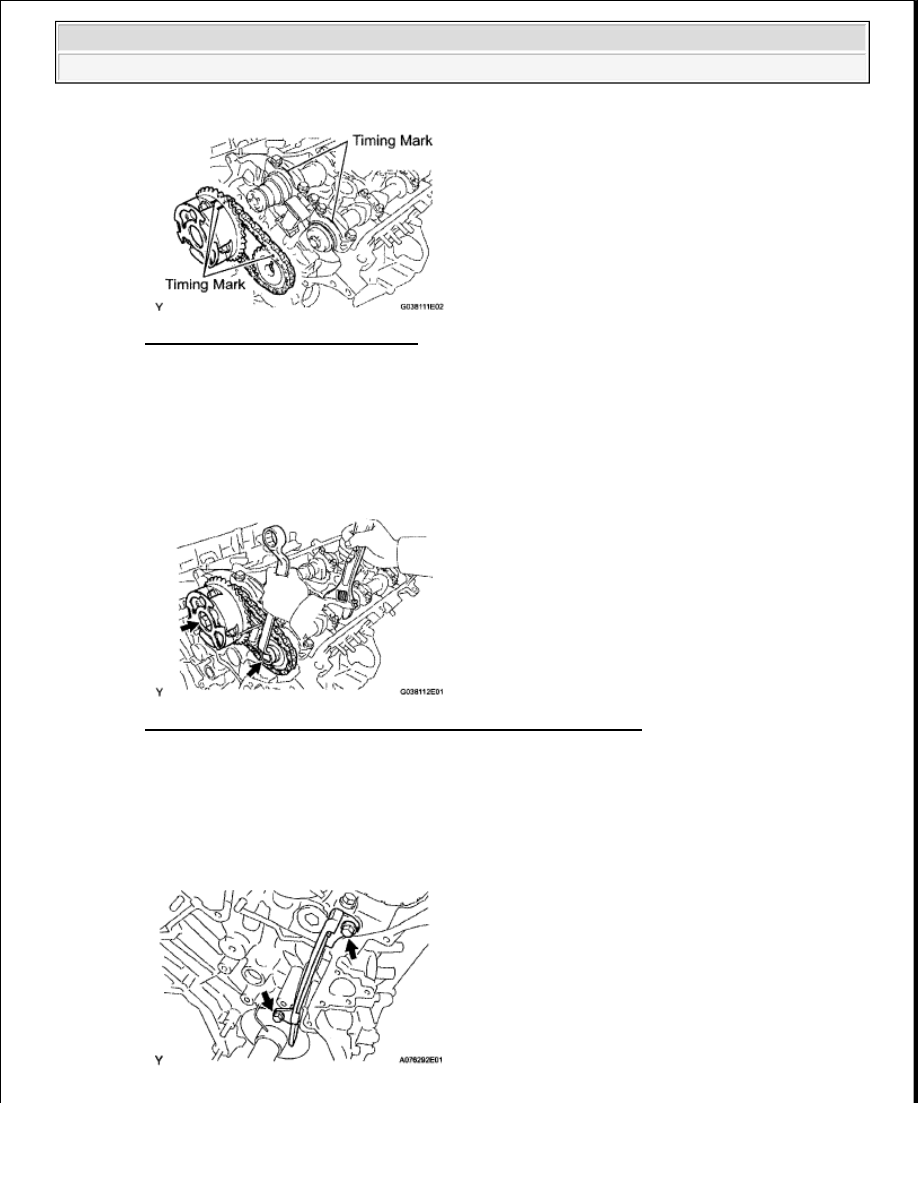

Fig. 394: Identifying Timing Marks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Hold the hexagonal portion of the camshaft with a wrench, and tighten the 2 bolts

Torque: 100 N*m (1020 kgf*cm, 74 ft.*lbf)

e

Remove the pin from the No  3 chain tensioner

Fig. 395: Holding Hexagonal Portion Of Camshaft With Wrench
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16

INSTALL NO. 1 CHAIN VIBRATION DAMPER

a

Install the No  1 chain vibration damper with the 2 bolts

Torque: 19 N*m (194 kgf*cm, 14 ft.*lbf)
