Fig. 370: Identifying Cylinder Head Bolt Angle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g

Seal packing will seep out from the engine's front side  Thoroughly wipe off seeped out seal
packing

7

INSTALL NO. 2 CYLINDER HEAD GASKET (for Bank 2) (See INSTALLATION )

8

INSTALL CYLINDER HEAD SUB-ASSEMBLY LH (for Bank 2)

a

Place the cylinder head on the cylinder head gasket

Fig. 371: Identifying Cylinder Head, Cylinder Head Gasket And Cylinder Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b

Install the 8 cylinder head bolts and plate washers

HINT:

NOTE:



Ensure that no oil is on the mounting surface of the cylinder
head.



Gently place the cylinder head in order not to damage the
gasket with the bottom part of the cylinder head.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

































The cylinder head bolts are tightened in 3 progressive steps



If any cylinder head bolt is broken or deformed, replace it

1

Apply a light coat of engine oil to the threads and under the heads of the cylinder head bolts

2

Install the plate washer to the cylinder head bolt

c

Step 1:

1

Using a 10 mm bi-hexagon wrench, install and uniformly tighten the 8 cylinder head bolts
with the plate washers in several steps in the sequence shown below

Torque: 36 N*m (367 kgf*cm, 27 ft.*lbf)

If any one of the cylinder head bolts does not meet the torque specification, replace the
cylinder head bolt

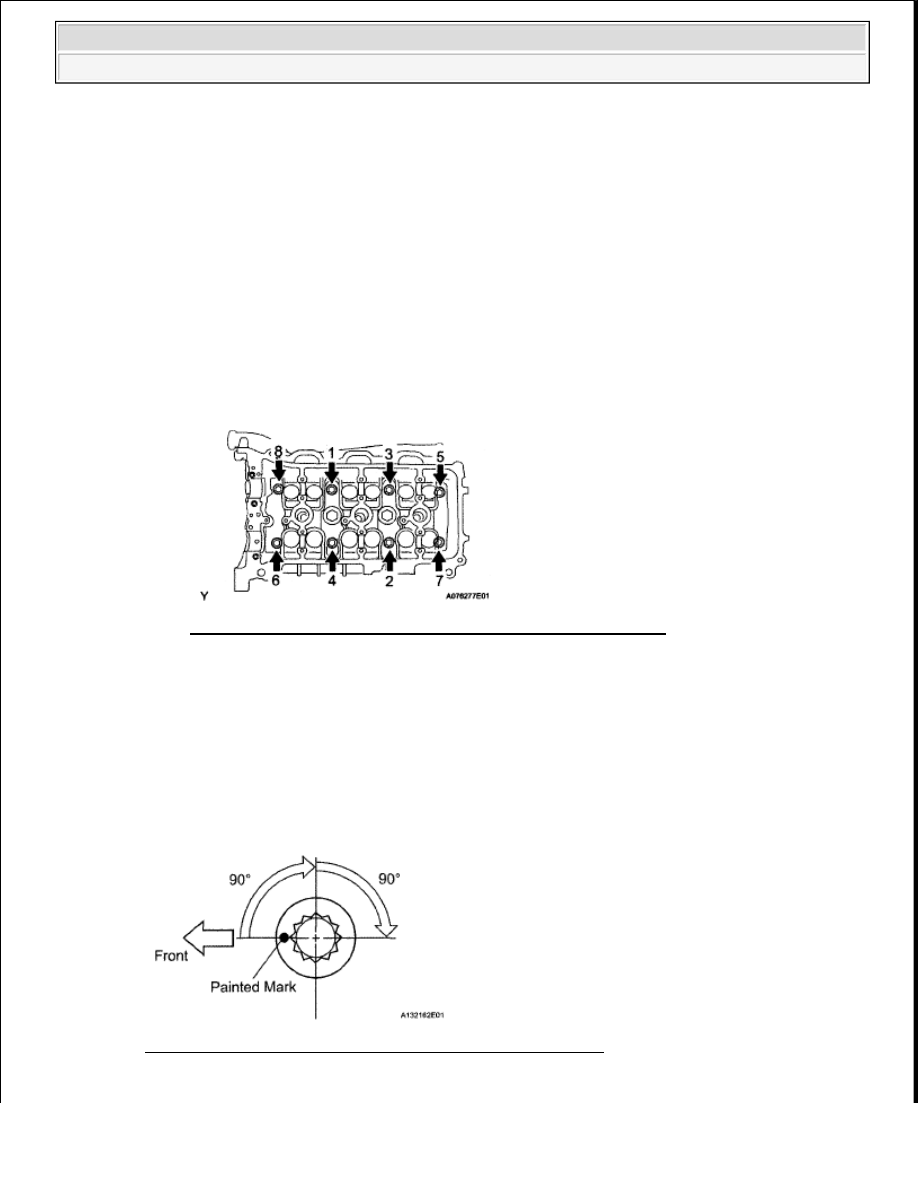

Fig. 372: Identifying Cylinder Head Bolt Tightening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d

Step 2:

1

Mark the cylinder head bolt heads with paint as shown below

2

Tighten the cylinder head bolts another 90° in the sequence shown in b

e

Step 3:

1

Tighten the cylinder head bolts by an additional 90° in the sequence shown in b

f

Check that the painted marks are now facing rearward

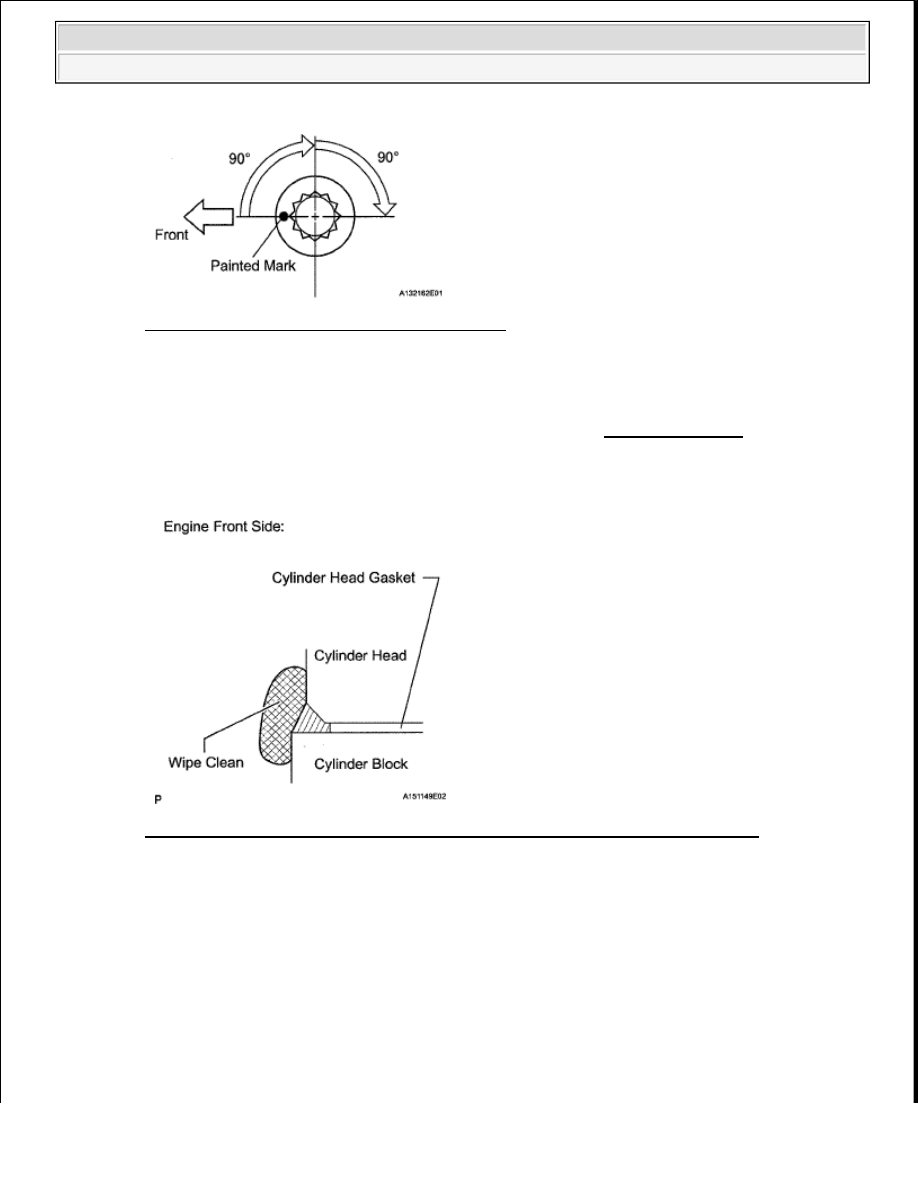

Fig. 373: Identifying Painted Mark On Cylinder Head Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































g

Install the 2 bolts in the order shown below

1

Apply a light coat of engine oil to the threads of the cylinder head bolts

2

Install the 2 cylinder head bolts  Using several steps, tighten the bolts uniformly in the
sequence shown below

Torque: 30 N*m (306 kgf*cm, 22 ft *lbf)

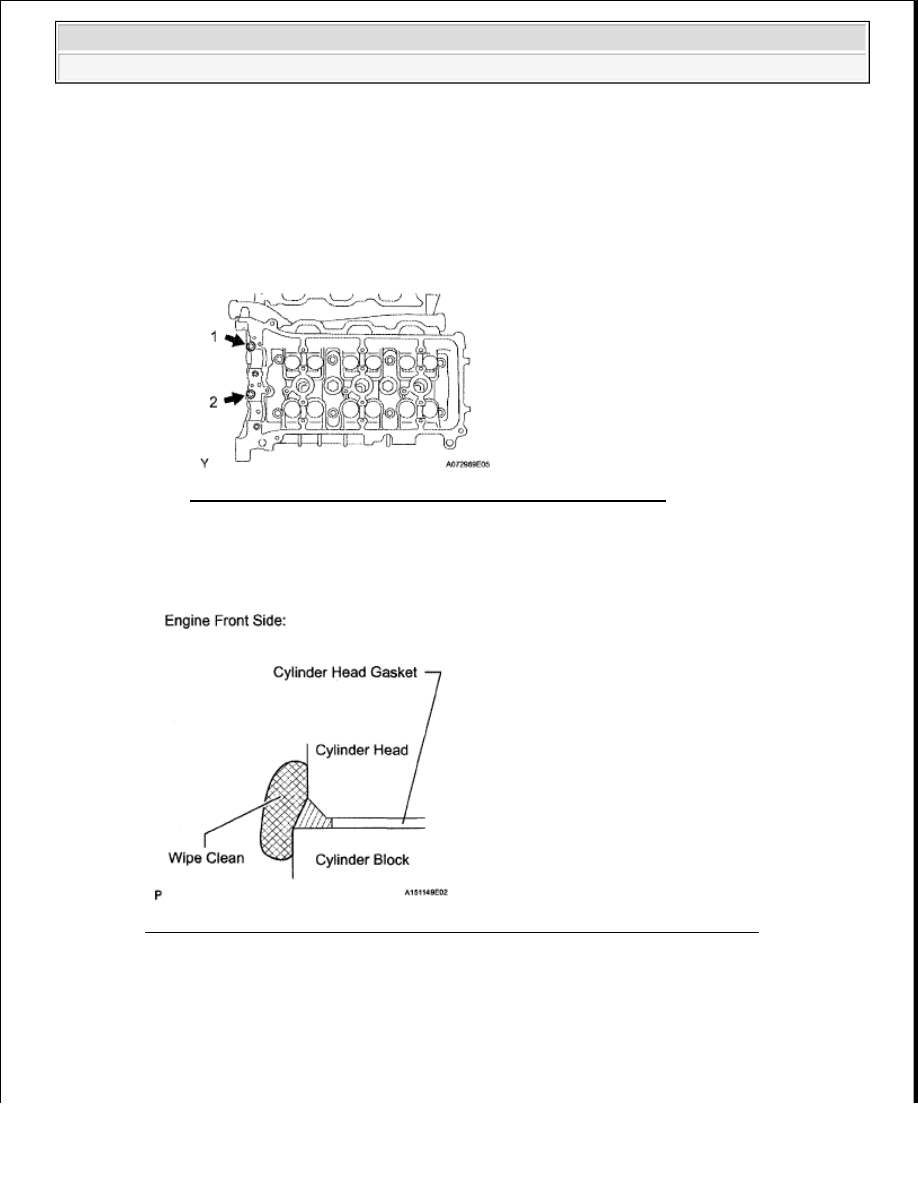

Fig. 374: Identifying Cylinder Head Bolt Tightening Sequence
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h

Seal packing will seep out from the engine's front side  Thoroughly wipe off seeped out seal
packing

Fig. 375: Identifying Cylinder Head Gasket, Cylinder Head And Cylinder Block
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9

INSTALL NO. 1 CAMSHAFT BEARING

a

Align the bearing claw with the claw groove of the bearing cap, and push in the No  1 camshaft
bearing

NOTE:



Install the bearing while aligning it with the oil hole in the



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































10

INSTALL NO. 2 CAMSHAFT BEARING

a

Install the No  2 camshaft bearing to the cylinder head

Fig. 377: Identifying No. 2 Camshaft Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

INSTALL CAMSHAFTS

a

Set the crankshaft position

1

Using the crankshaft pulley set bolt, turn the crankshaft, and set the crankshaft set key into

bearing cap.



Clean the backside of the bearing and the contact surface of the
bearing cap and prevent oil from adhering to them.

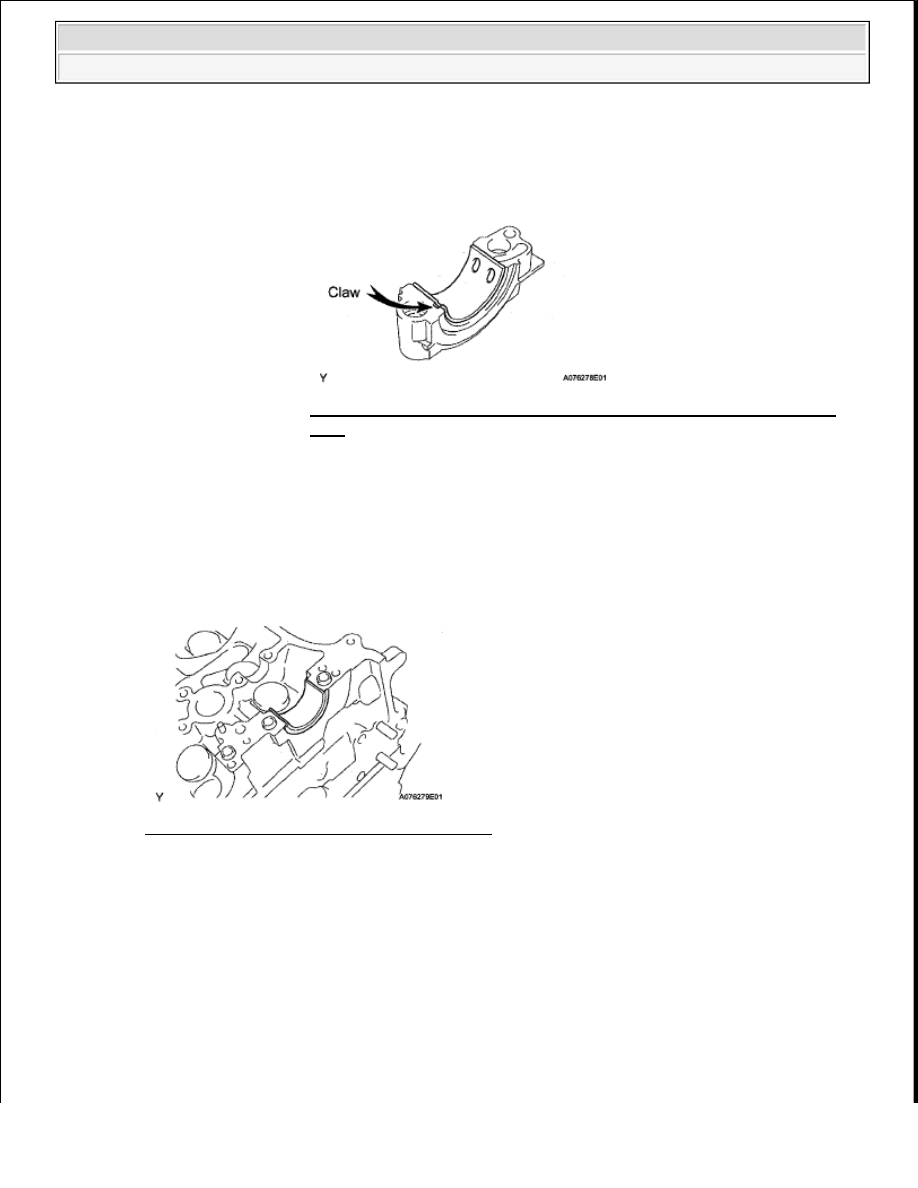

Fig. 376: Aligning Bearing Claw With Claw Groove Of Bearing
Cap
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NOTE:

Clean the backside of the bearing and the bearing surface of the
cylinder head and prevent oil from adhering to them.

NOTE:

As the thrust clearance of the camshaft is small, the camshaft must be
kept level while it is being installed. If the camshaft is not kept level, the
portion of the cylinder head which receives the shaft thrust may crack or
be damaged, causing the camshaft to seize or break. To avoid this, the
following steps should be carried out.
