HINT:



Thoroughly clean all parts to be assembled



Before installing the parts, apply new engine oil to all sliding and rotating surfaces



Replace all gaskets, O-rings and oil seals with new ones

1

REMOVE OIL PRESSURE SWITCH

a

Using a 24 mm deep socket wrench, remove the oil pressure switch

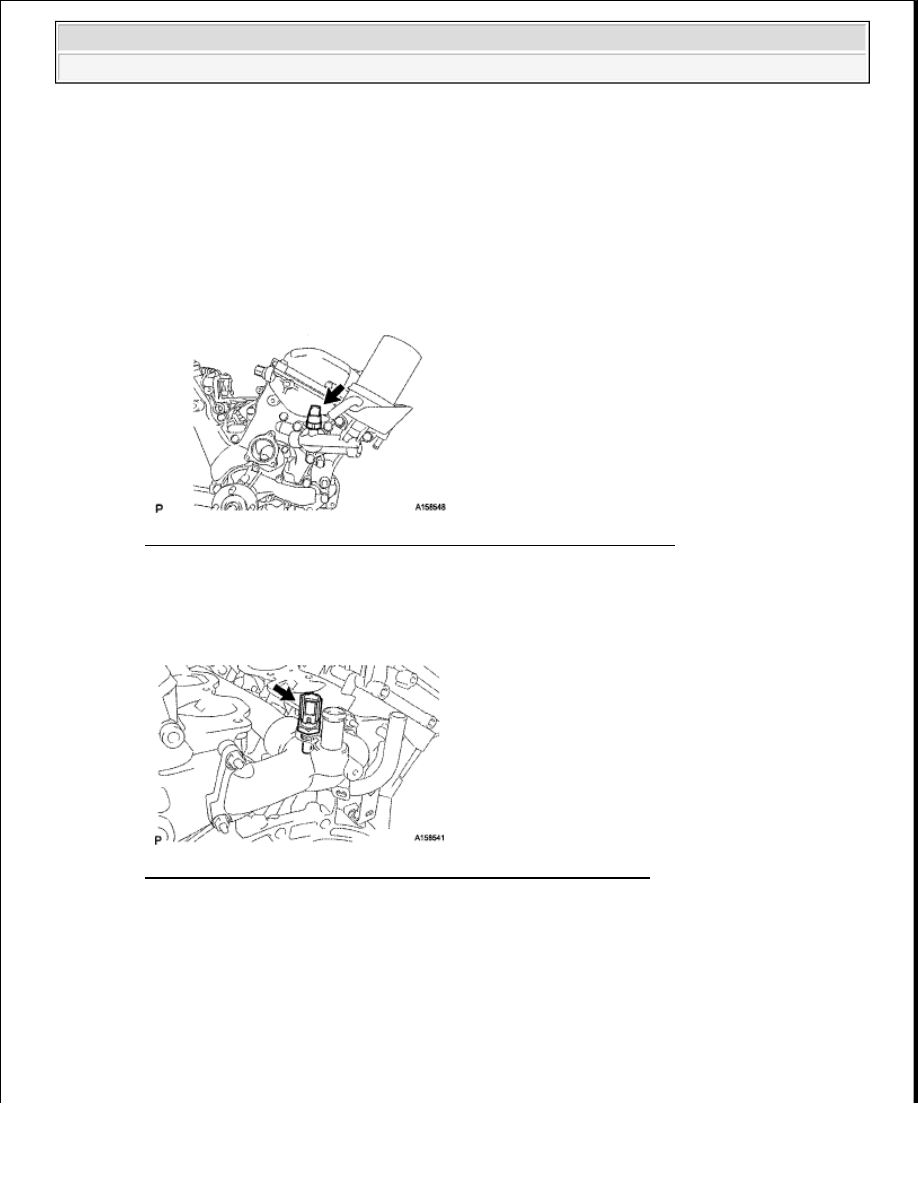

Fig. 234: Using Deep Socket Wrench To Remove Oil Pressure Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2

REMOVE ENGINE COOLANT TEMPERATURE SENSOR

a

Remove the engine coolant temperature sensor and gasket

Fig. 235: Locating Engine Coolant Temperature Sensor & Gasket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3

REMOVE CYLINDER BLOCK WATER DRAIN COCK SUB-ASSEMBLY

a

Remove the 2 water drain cocks



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

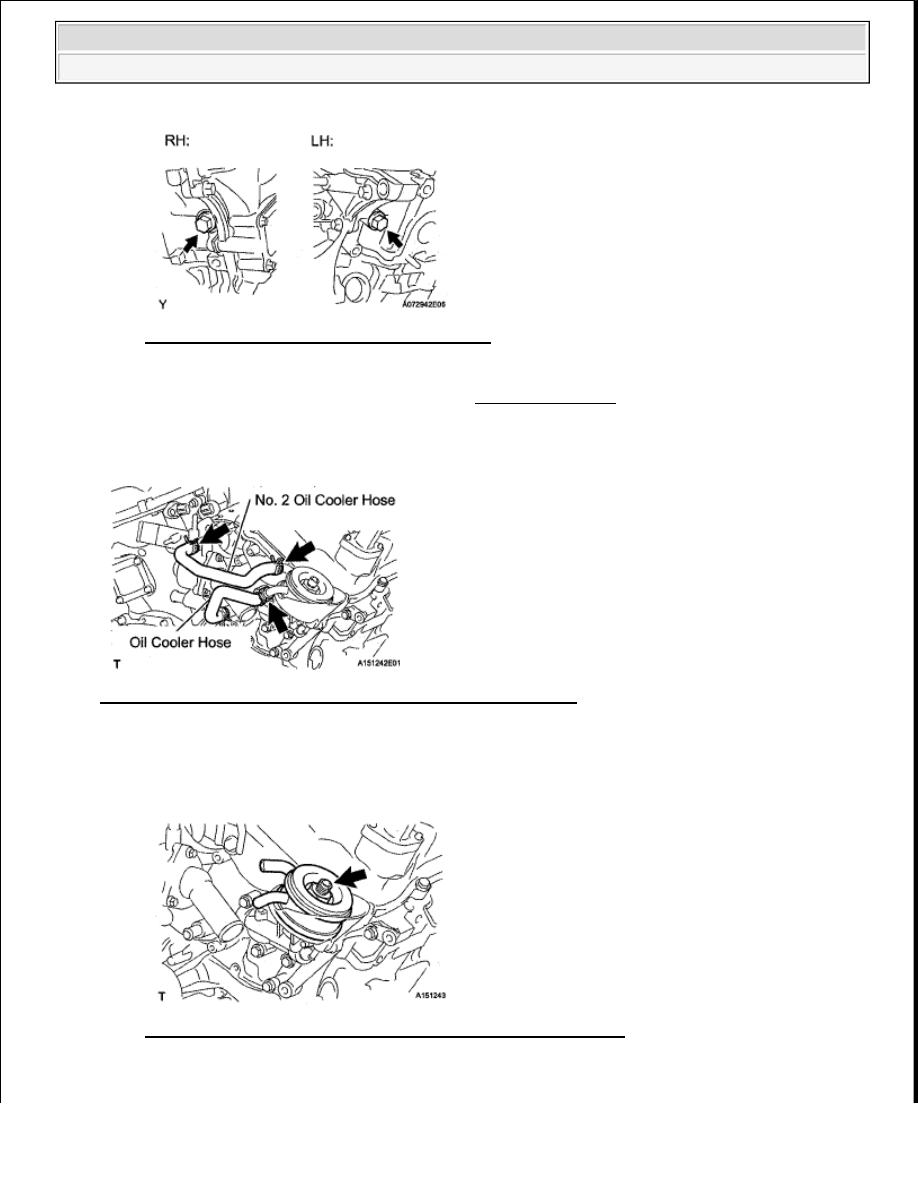

Fig. 236: Identifying Water Drain Cocks
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4

REMOVE VVT SENSOR

a

Remove the 2 bolts and 2 VVT sensors from the cylinder head LH and RH

Fig. 237: Locating VVT Sensors & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5

REMOVE CRANKSHAFT POSITION SENSOR

a

Remove the bolt and crankshaft position sensor



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

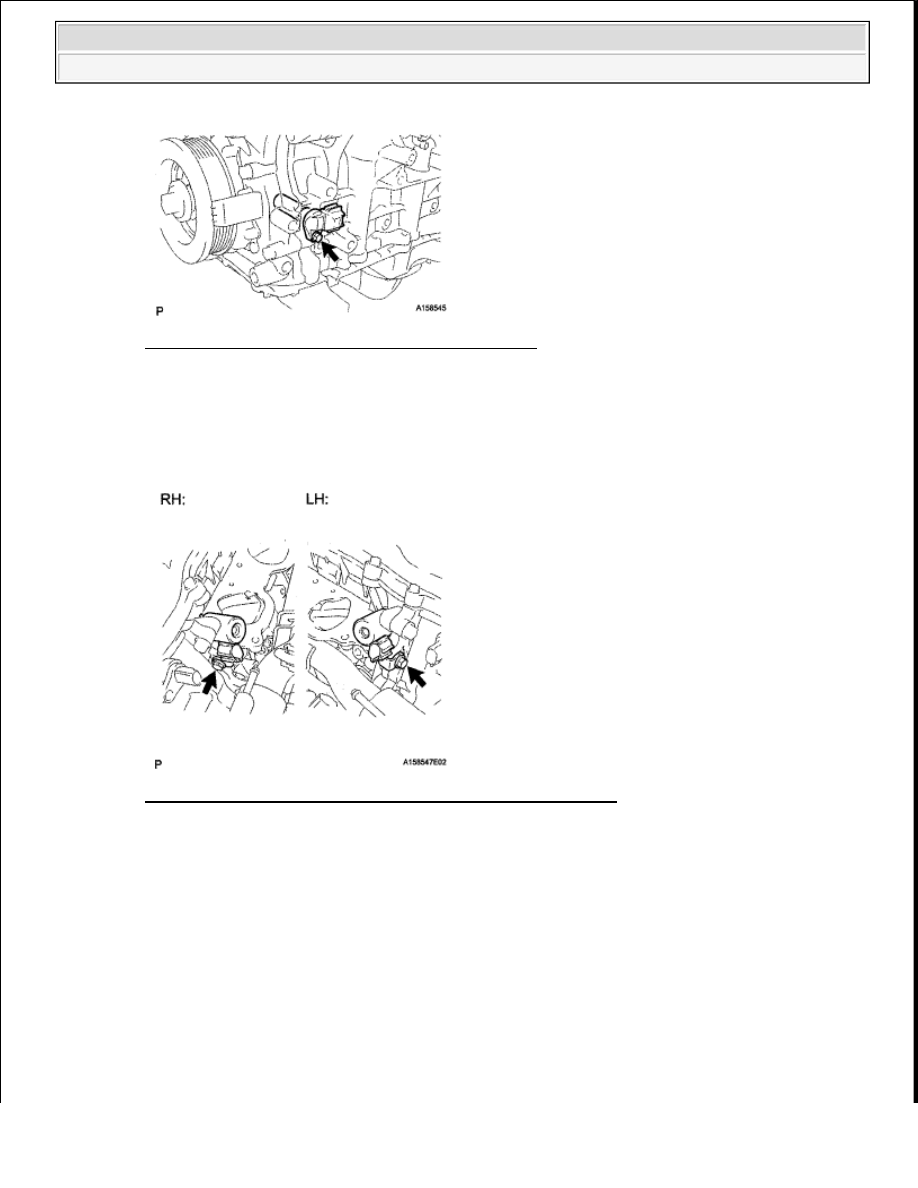

Fig. 238: Locating Crankshaft Position Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6

REMOVE CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY

a

Remove the 2 bolts and 2 camshaft timing oil control valves from the cylinder head LH and RH

b

Remove the 2 O-rings

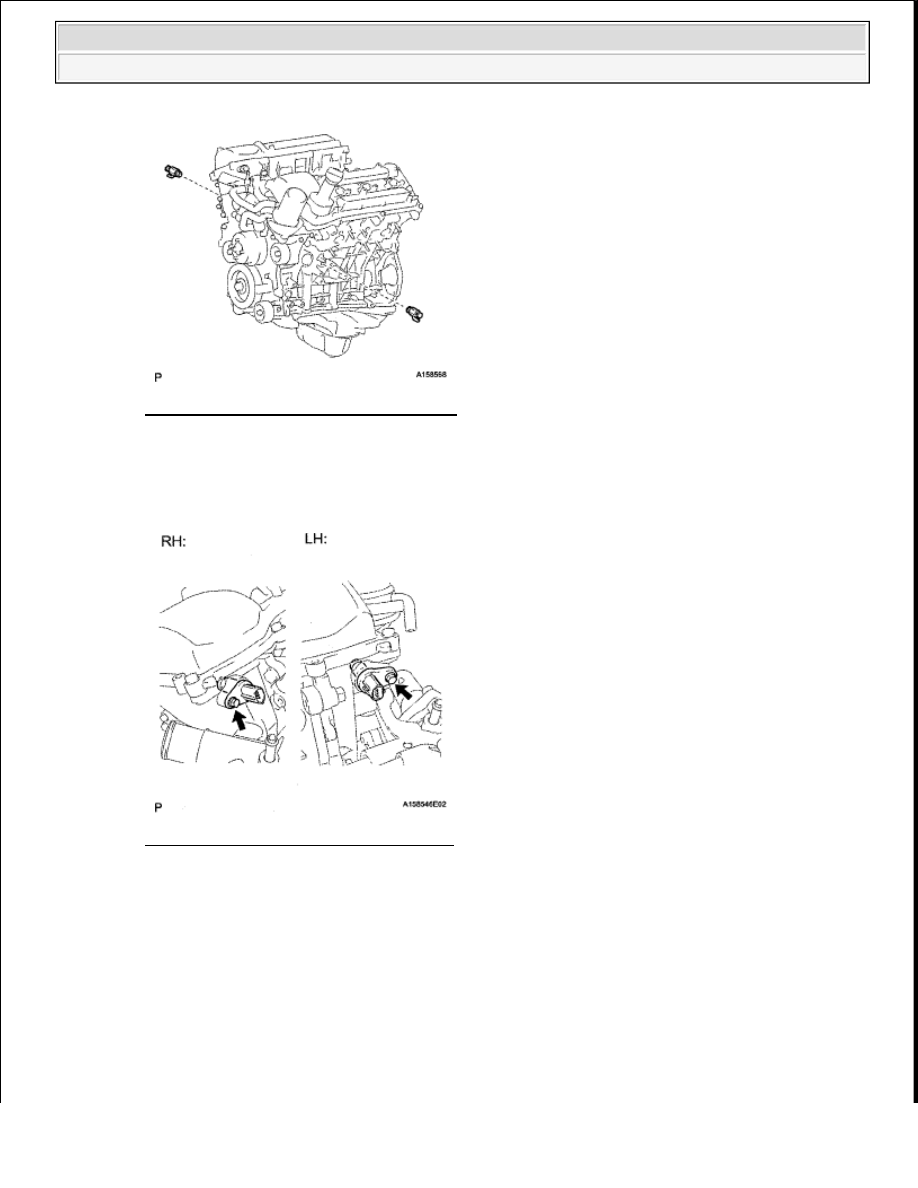

Fig. 239: Locating Camshaft Timing Oil Control Valves Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7

REMOVE OIL CONTROL VALVE FILTER

a

Remove the 2 unions, 2 filters and 2 gaskets from cylinder head LH and RH



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































Fig. 240: Identifying Oil Control Valve Filter
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8

REMOVE OIL FILTER SUB-ASSEMBLY (See REPLACEMENT )

9

DISCONNECT NO. 2 OIL COOLER HOSE

10

DISCONNECT OIL COOLER HOSE

Fig. 241: Locating No. 2 Oil Cooler Hose And Oil Cooler Hose
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

11

REMOVE OIL COOLER ASSEMBLY

a

Remove the oil cooler union bolt, plate washer and oil cooler

Fig. 242: Identifying Union Bolt, Plate Washer And Oil Cooler
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
