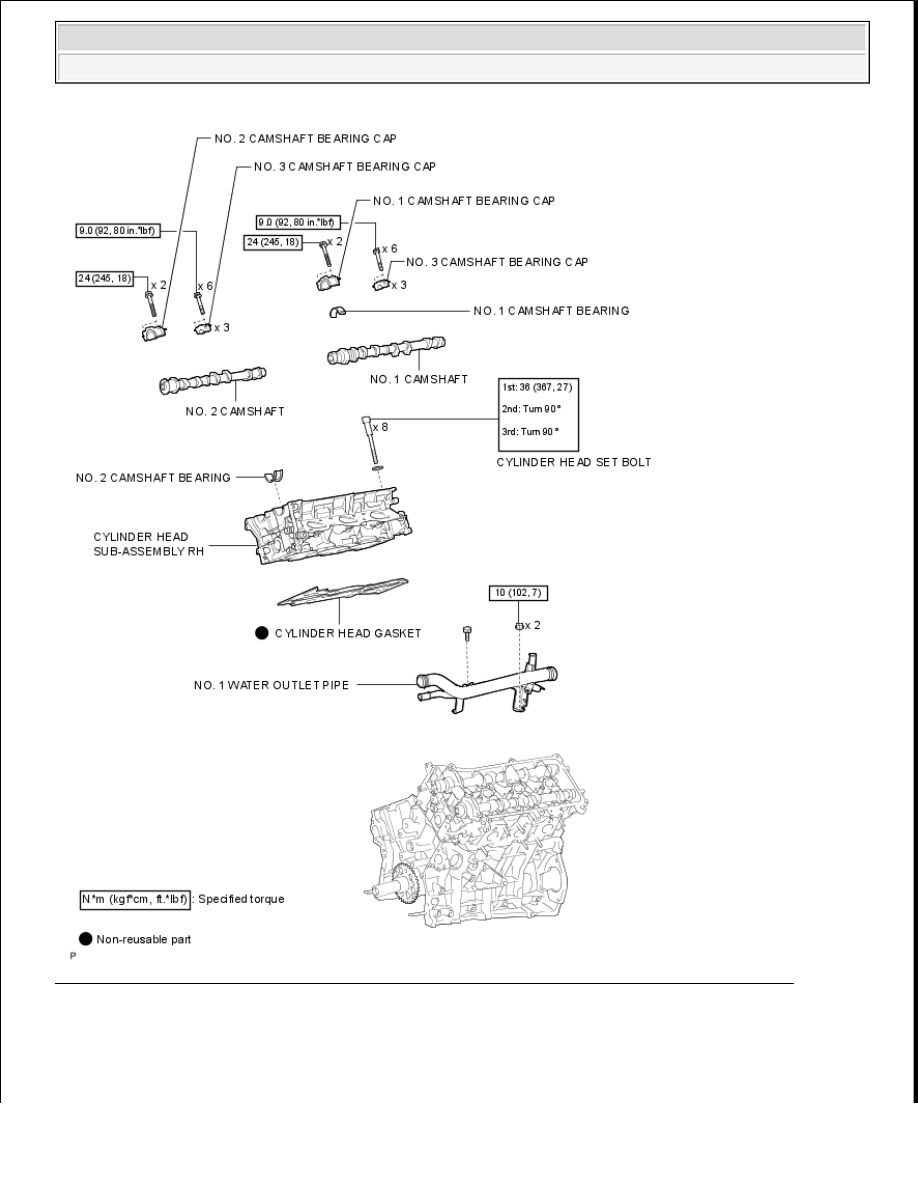

Fig. 221: Identifying Engine Unit Replacement Components With Torque Specifications (6 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

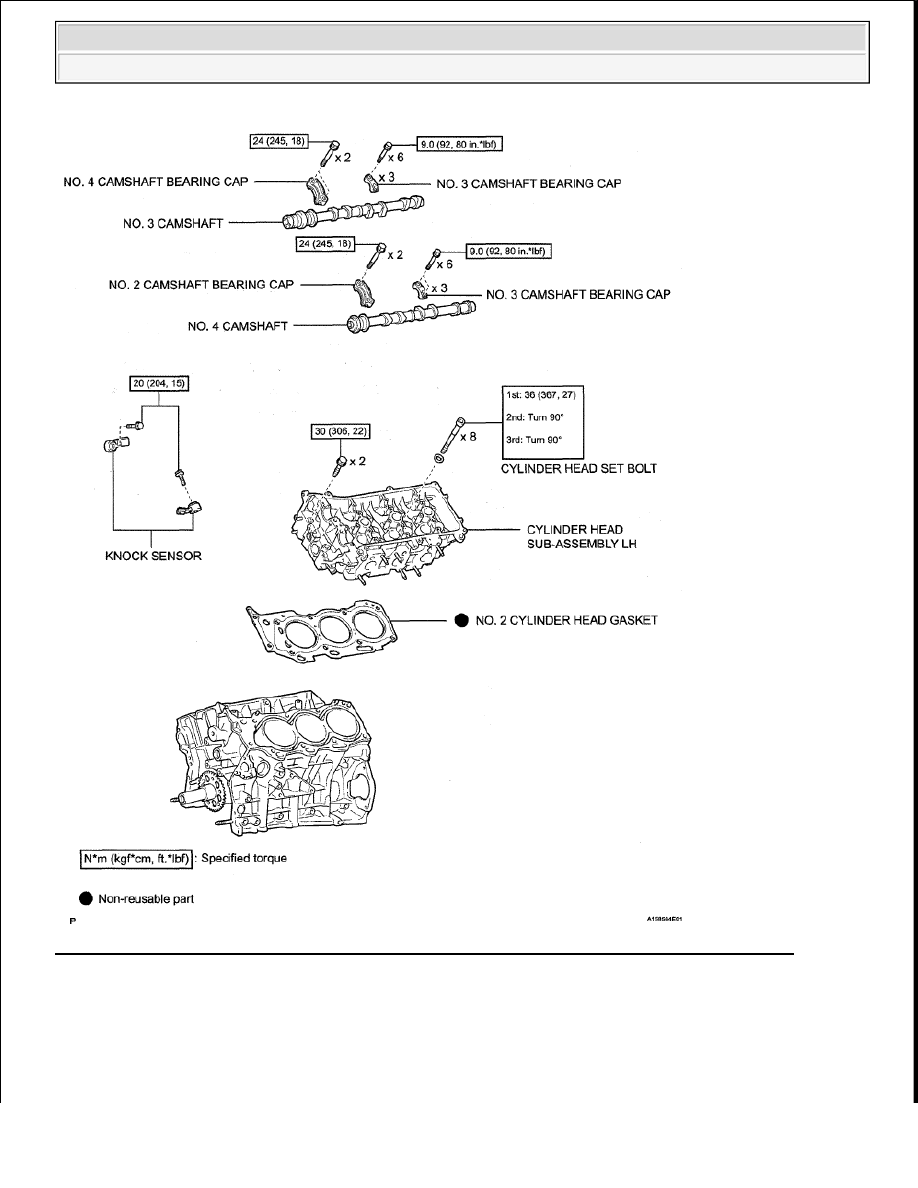

Fig. 222: Identifying Engine Unit Replacement Components With Torque Specifications (7 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

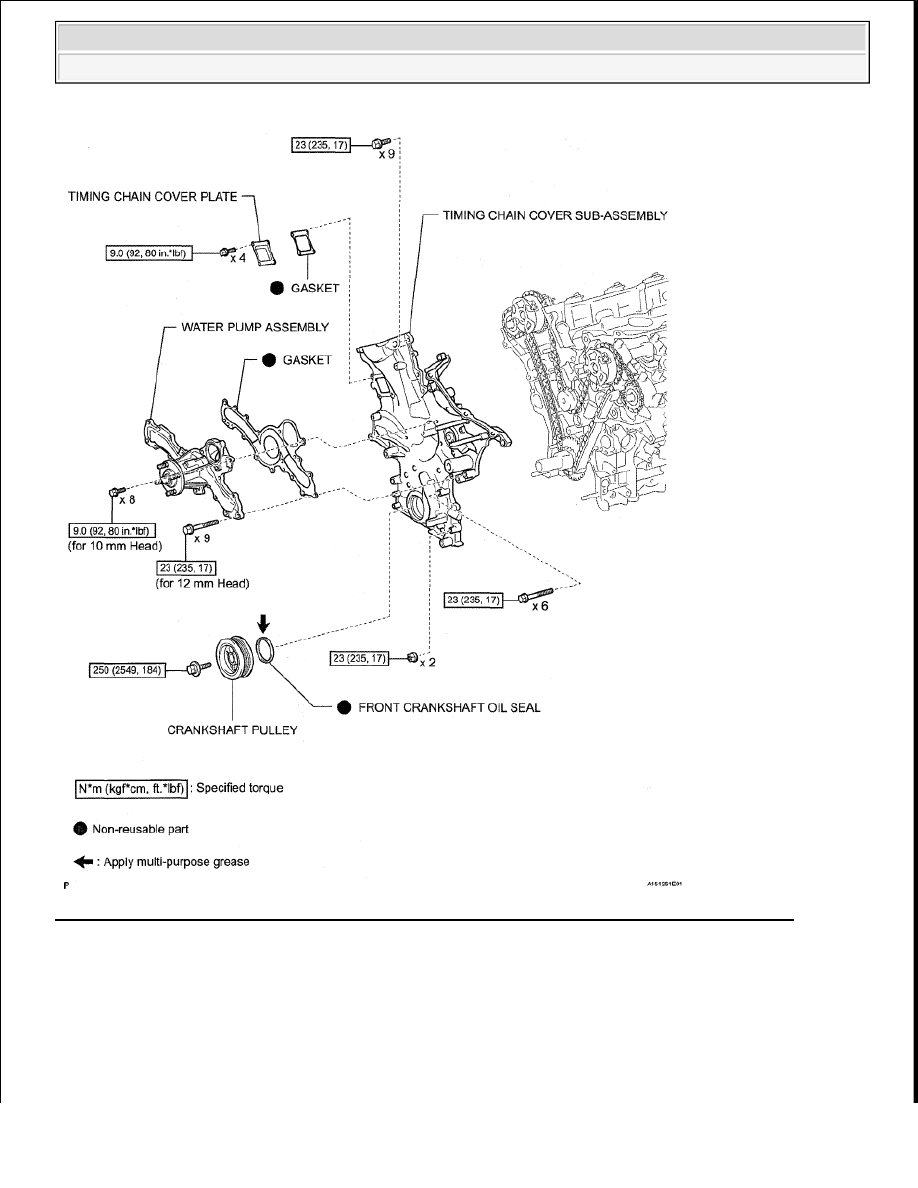

Fig. 223: Identifying Engine Unit Replacement Components With Torque Specifications (8 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

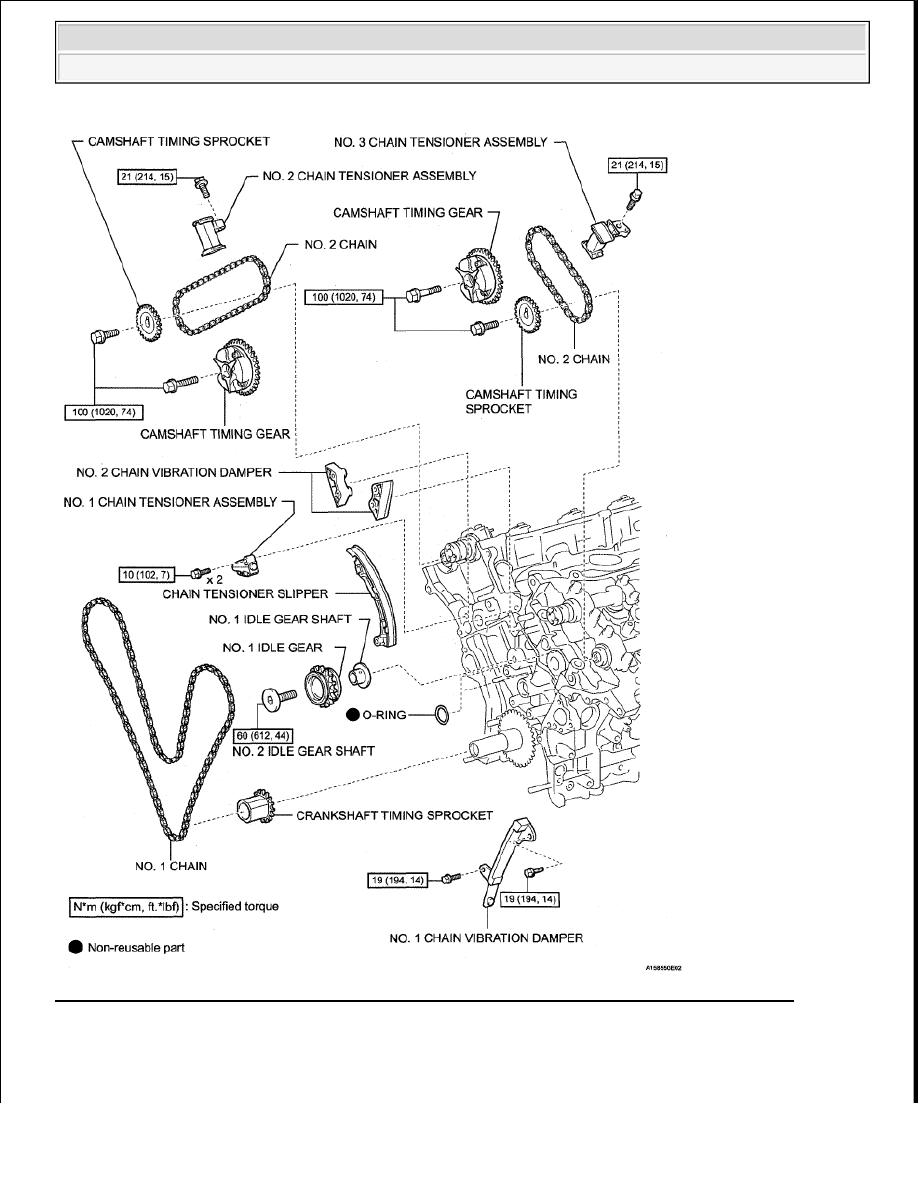

Fig. 224: Identifying Engine Unit Replacement Components With Torque Specifications (9 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1

DISCONNECT NO. 1 WATER BY-PASS PIPE

a

Disconnect the 2 water by-pass pipe hoses and remove the pipe
