Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

2

Attach the 2 wire harness clamps labeled E shown below

3

Connect the 2 air pump connectors labeled D shown below

4

Install the ground cable with the 2 bolts labeled C shown below

Torque: 8.4 N*m (86 kgf*cm, 74 in.*lbf)

5

Attach the 2 wire harness clamps labeled B shown below

6

Connect the 7 connectors to the junction block labeled B shown below

7

Install the junction block cover

8

Connect the ECM connector labeled A shown below



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































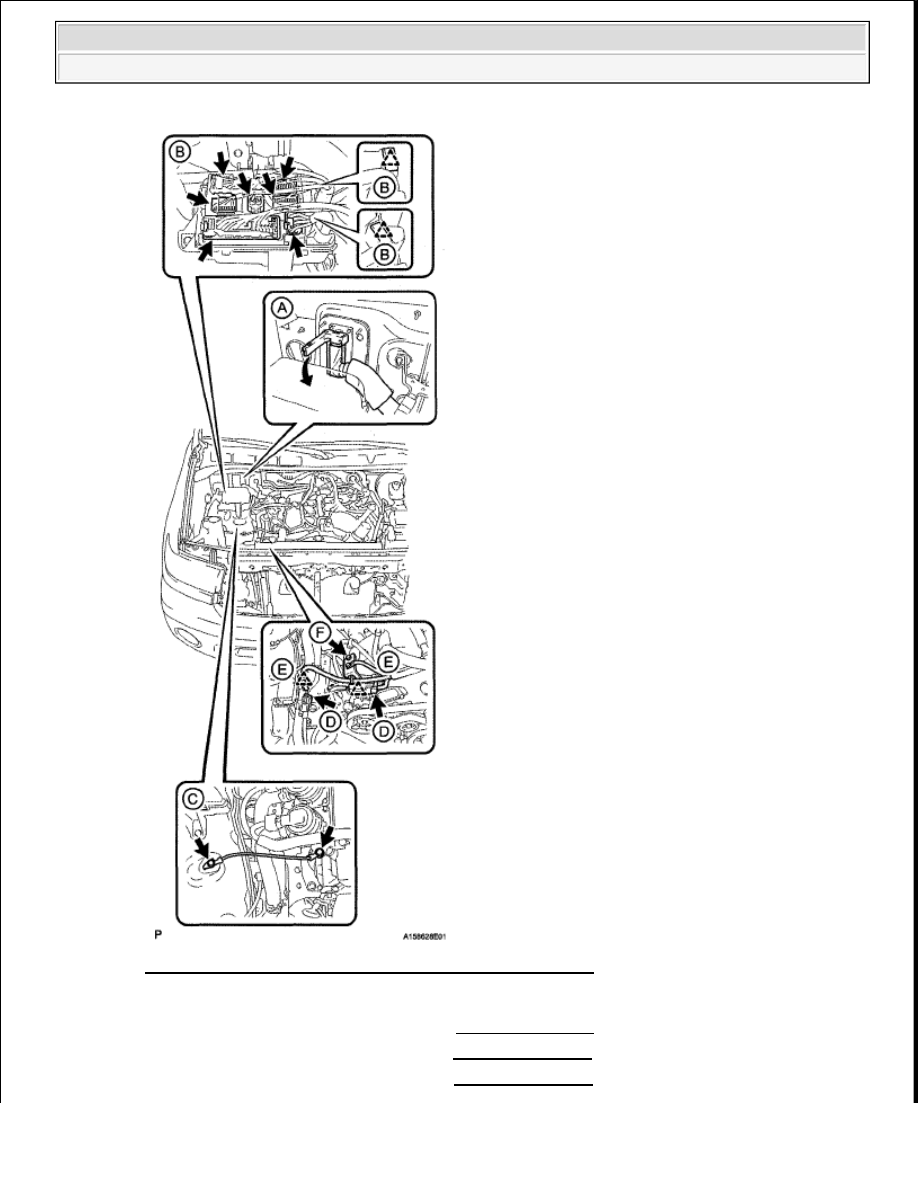

Fig. 215: Identifying Engine Wire (Engine Room RH Side)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

40

INSTALL INTAKE AIR SURGE TANK (See INSTALLATION )

41

INSTALL AIR CLEANER ASSEMBLY (See INSTALLATION )

42

INSTALL NO. 2 AIR CLEANER HOSE (See INSTALLATION )



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra































43

INSTALL FRONT COWL TOP OUTER PANEL SUB-ASSEMBLY (See INSTALLATION )

44

INSTALL FRONT WIPER MOTOR AND LINK

a

Install the front wiper motor and link (see INSTALLATION )

45

CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

46

ADD ENGINE OIL (See REPLACEMENT )

47

INSPECT FOR FUEL LEAK (See INSTALLATION )

48

ADD AUTOMATIC TRANSMISSION FLUID (See INSTALLATION )

49

ADD ENGINE COOLANT (See REPLACEMENT )

50

INSPECT FOR COOLANT LEAK (See ON-VEHICLE INSPECTION )

51

ADJUST SHIFT LEVER POSITION (See ADJUSTMENT )

52

INSPECT SHIFT LEVER POSITION (See INSPECTION )

53

INSPECT FOR OIL LEAK

54

INSPECT FOR EXHAUST GAS LEAK

55

CHECK ENGINE OIL LEVEL (See ON-VEHICLE INSPECTION )

56

PERFORM RESET MEMORY

a

Perform the RESET MEMORY procedures (A/T initialization) (see INITIALIZATION )

57

INSPECT IGNITION TIMING (See ON-VEHICLE INSPECTION )

58

INSPECT ENGINE IDLE SPEED (See ON-VEHICLE INSPECTION )

59

INSPECT CO/HC (See ON-VEHICLE INSPECTION )

60

INSTALL V-BANK COVER (See INSTALLATION )

61

INSTALL NO. 1 ENGINE UNDER COVER (See INSTALLATION )

62

INSTALL HOOD SUB-ASSEMBLY

a

Install the hood with the 4 bolts

Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

63

CONNECT HOOD SUPPORT ASSEMBLY (See INSTALLATION )

64

ADJUST HOOD SUB-ASSEMBLY (See ADJUSTMENT )

65

INSPECT COOLANT LEVEL AT RESERVOIR (See ON-VEHICLE INSPECTION )

66

INSPECT FOR LEAKAGE OF REFRIGERANT (See REPLACEMENT )

ENGINE UNIT

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ENGINE Engine Mechanical (1GR-FE) - Tundra

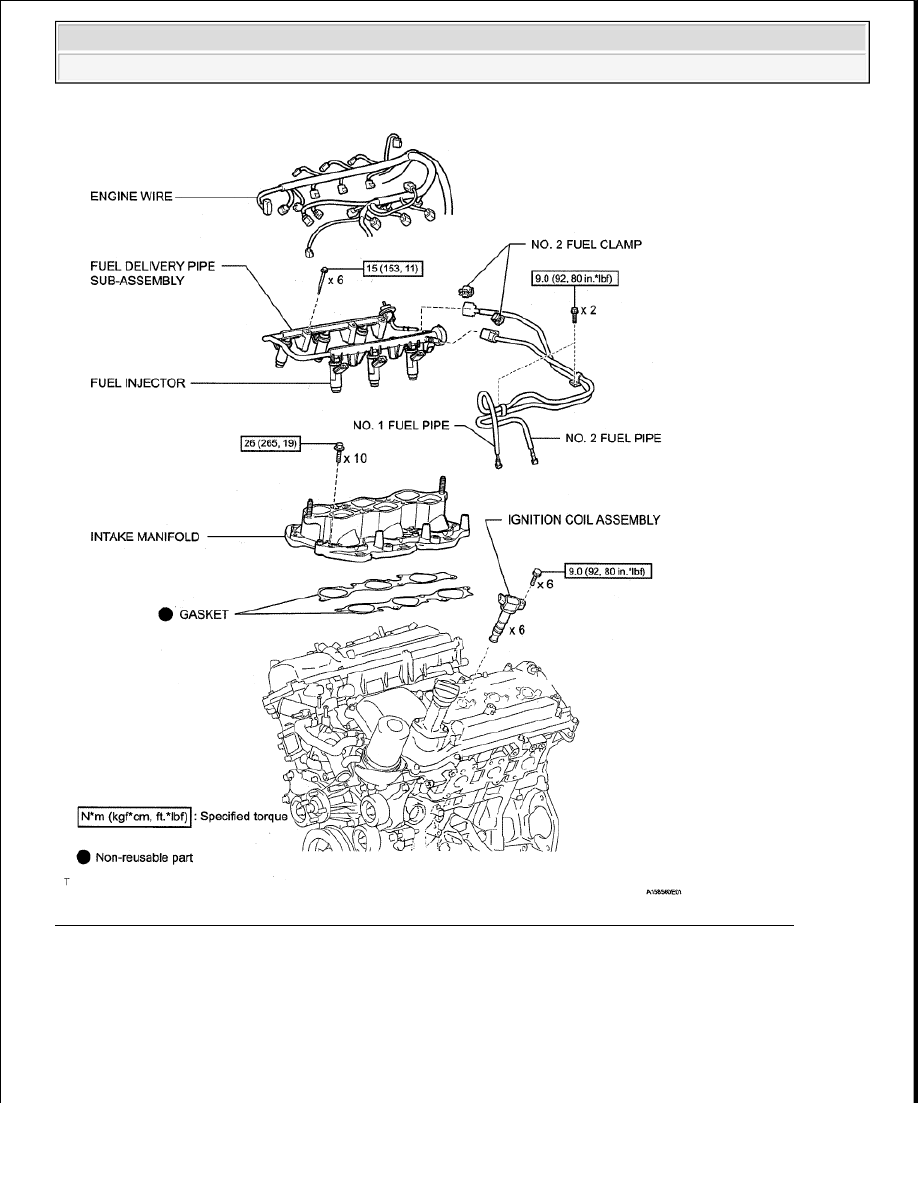

Fig. 216: Identifying Engine Unit Replacement Components With Torque Specifications (1 Of 9)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
